Forum: Platinen KiCAD Eeschema PDF in Libreoffice Draw Import, Font-Fehler ?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
Autor: Dieter P. (low_pow)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Programmversionen

KiCAD Entwicklerversion neuer als 4.0.6, unter Wine ( Windows XP )

Libreoffice  5.3.0.3 unter Linux

Problem:

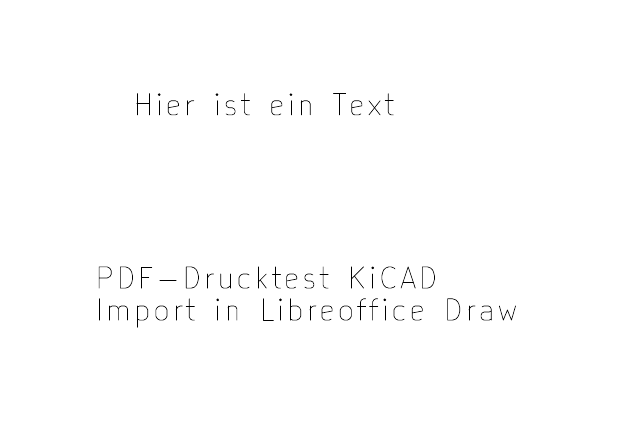

Ein mit KiCAD erstellter PDF-Druck, der mit PDF-Viewern
problemlos anzusehen ist, ergibt beim Import in Libreoffice Draw

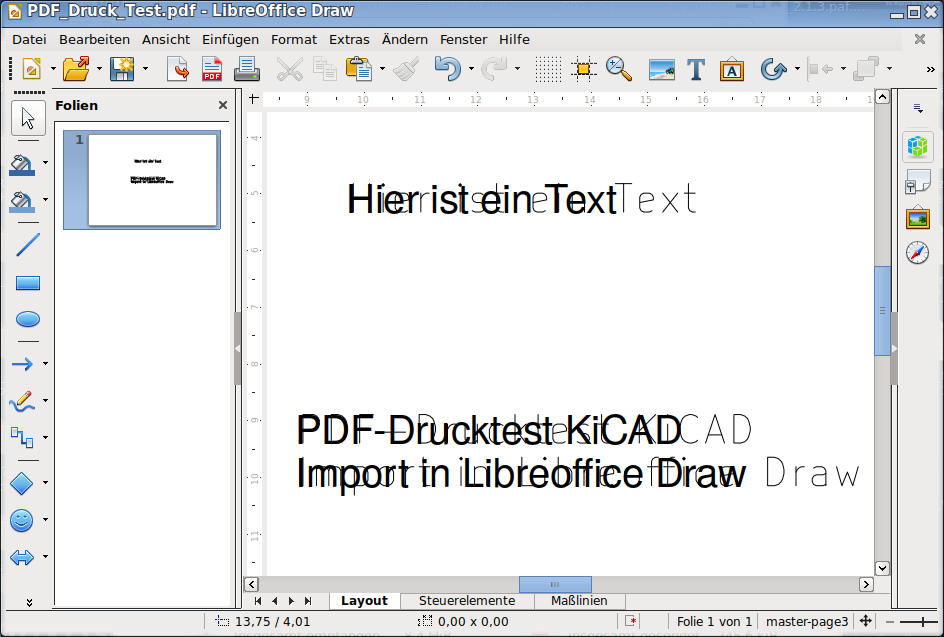

einen Fehler.Mein Eindruck ist, daß zwei verschiedene Fonts
übereinander geschrieben werden.
Die Grafik, wie Schaltbilder sollte in Ordnung sein, nur die
Beschriftung hat das Problem.

Die Frage wäre, ob dieser Effekt bei anderen Versionen auch
auftritt, und ob dies für andere reproduzierbar ist.

Lösung wirds wohl keine geben, einen Font in Libreoffice Draw
per Hand rauswerfen, ist bei mehreren Seiten schon aufwendig.

Autor: R. M. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Kleiner Tip:

Die PDF mit "Inkscape" öffnen, dann als "SVG" oder "SVGZ" speichern, das
wird in LibreOffice problemlos eingefügt, auch im Writer.
Damit steht der Dokumentation deiner Hardware eigentlich nichts mehr im
Wege ;-)
mfG

Edit: es sieht so aus, als wenn der Text von KiCad "geplottet" wird -
also nicht als Text, sondern als Vektorzeichnung. Damit braucht es auch
keine Schriftart (und der Text ist dann auch nicht mehr bearbeitbar -
zummindest nicht als Text).

Autor: Dieter P. (low_pow)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag:Im KiCAD-Menü heißts plotten, richtig ja.

Vielen Dank für die Antwort, Inkscape und SVG habe ich nicht versucht.
Bei Einzelseiten gehts, für mehrere Seiten wirds aufwendig.

Es gibt noch weitere Möglichkeiten, habe noch einiges ausprobiert.

KiCAD plotten in Zwischenablage, in Draw einfügen ( ist ein Bild ),
sind dann keine Vektordaten mehr.

KiCAD plotten als DXF, gibt eine DXF-Datei für jede Seite.
DXF-Einzelseite  mit LibreCAD öffnen, als PDF exportieren.
PDF-Seite mit Libreoffice Draw öffnen, Vektordaten sind editierbar,
Schrift ist kein Font mehr.

DXF direkt mit Draw öffnen war hier fehlerhaft.

Mehrere DXF-Seiten in ein PDF umwandeln geht mit kommerziellen
Programmen auch, eine freie Software dazu habe konnte ich nicht finden.

Damit dürfte das Thema dann für mich abgeschlossen sein.

Autor: R. M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dieter P. schrieb:
> Mehrere DXF-Seiten in ein PDF umwandeln geht mit kommerziellen
> Programmen auch, eine freie Software dazu habe konnte ich nicht finden.

Um mehrseitige PDFs in Einzelseiten zu zerlegen und umgekehrt, nutze ich
PDFSAM http://www.pdfsam.org/
Ist leider eine JAVA-Applikation, tut aber ihren Zweck.

Inkscape lässt sich auch ganz gut von der Kommandozeile steuern, auf
diese Weise kann man scriptgesteuert, einen ganzen Stapel Einzelseiten
in ein anderes Format umwandeln, inklusive Bearbeitungen, wie
Beschneiden, insbesondere wenn es um Vektorformate geht.
