Forum: Platinen [KiCad] Neues Blatt erstellen


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
Autor: Baum (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Muss ich leider wieder nerven.. Wie erstelle ich in EEschema neues
Blatt. Ich möchte da eine Schaltung zeichnen und die Ein-/Ausgänge durch
globale Labels verbinden.

Wie geht das?

Autor: Bernd W. (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Baum.

Baum schrieb:

> Wie erstelle ich in EEschema neues
> Blatt.
> Wie geht das?

Nicht in dem Sinne, wie Du es vermutest. Bei KiCad liegen die Blätter
nicht "nebeneinander" sondern "ineinander" als hierarchische
Schaltpläne.

D.h., um ein neues Blatt zu bekommen, musst Du einen neuen
hierarchischen Schaltplan anlegen.

Das geht, indem Du aus der rechten Toolleiste den Button "create
hierachical sheet" aktivierst und dann in den Schaltplan klickst.
Dort kannst Du dann mit der Maus win Rechteck aufziehen und mit einem
Klick bestätigen.
Es poppt noch ein Fenster auf mit Details zum hierarchischen Schaltplan,
die Du mit "OK" bestätigst.
Wenn Du nun einen Doppelklick in das Rechteck hinein machst, hast Du
einen neuen, leeren, Unterschaltplan.
Zum Wechsel zwischen den Unterschaltplänen wählst Du aus der oberen
Buttonleiste den Button "navigate schematic hierarchy".

Du kennst: https://www.mikrocontroller.net/articles/KiCAD ?

Ein aktuelles Eeschema Manual in deutsch findest Du hier:
http://docs.kicad-pcb.org/de/eeschema.pdf In der Version vom 27. Mai
2016 findest Du auf Seite 42 näheres zu hierarchischen Schaltplänen.
Ein paar extra Features dazu stehen in
https://www.mikrocontroller.net/wikifiles/7/79/HierarchischeSchaltplaeneAlsBausteineInKicad_RevC_23Dec2013.pdf

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

: Bearbeitet durch User
Autor: Baum (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ah jetzt verstehe ich es. Aber wie kann ich bereits erstellte
Schaltungsteile auf das andere Blatt bringen? Kopieren und dort einfügen
geht nicht.

Autor: hp-freund (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Baum schrieb:
> Aber wie kann ich bereits erstellte
> Schaltungsteile auf das andere Blatt bringen?

Wenn Du im Hauptschaltplan bist:

Kopiere deinen Schaltplan in den Projektordner falls er nicht drin ist,
dann:
Einen Hierarchischen Schatplan erstellen (Umschalt+S) bzw. 7.Symbol von
unten in der rechten Symbolleiste.

Als Dateiname deinen vorhandenen angeben.

Autor: Baum (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also natürlich ist mein schaltplan im Projektordner, da wird er ja
gespeichert. Verstehe nicht so recht wie du das meinst. Wenn ich einen
Hierarchischen Schaltplan erstelle, dann erscheint im Projektordner
diese datei unter dem ich die erstellt habe schaltplan.sch. Aber ich
will ja ein Teil vom Hauptplan da rein kopieren ohne es neu zu zeichnen.

Autor: hp-freund (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Baum schrieb:
> ein Teil vom Hauptplan da rein kopieren ohne es neu zu zeichnen.

Dann kannst Du auch deinen Hauptplan unter verschiedenen Namen
abspeichern und das Unerwünschte löschen.
Dann weiter wie oben beschrieben...

Autor: Baum (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habe also meinen Hauptplan kopiert unbenannt und mit dem neuen Namen in
den Projektordner kopiert. Dann neue Hierarchie erstellt mit dem selben
neuen Namen. Dan sagt er es gibt schon so einen Schaltplan mit diesen
Namen und ob er ihn übernehmen soll, auf JA geklickt und KiCad
aufgehängt.

Autor: hp-freund (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist natürlich nicht sehr schön.
Ich habe es jetzt lange nicht gemacht, kann mich aber erinnern das ich
auch mal einen Plan in einzelne Blöcke mit kopieren in die Unterpläne
zerlegt habe.
Möchte also behaupten das es irgendwie geht.

Autor: Sepp aus Hintertupfing (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Baum schrieb:
> Aber wie kann ich bereits erstellte
> Schaltungsteile auf das andere Blatt bringen? Kopieren und dort einfügen
> geht nicht.

Baum schrieb:
> Habe also meinen Hauptplan kopiert unbenannt und mit dem neuen Namen in
> den Projektordner kopiert. Dann neue Hierarchie erstellt mit dem selben
> neuen Namen. Dan sagt er es gibt schon so einen Schaltplan mit diesen
> Namen und ob er ihn übernehmen soll, auf JA geklickt und KiCad
> aufgehängt.

Also mach dir doch keinen Stress !

Du gehst her und Umrahmst den den Teil des Schaltplanes den du
kopieren willst  mit der Maus und drückst dann "CTR C" (C für Copy)

Noch 2 Klick's und du bist am Ziehl:

Klick in das (eventuell leere) Blatt hinein (in der Schaltplan
Hierarchie eine Stufe tiefer)

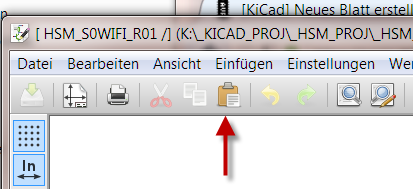

Klick auf das EINFÜGEN Symbol (siehe Bild) und schwubs da ist es.

Man möchte annehmen dass eigentlich das "CTR V"  (als Pendant)
funktionieren sollte tut es aber nicht (zumindest bei mir).

Bei Bedarf gehst du eine Stufe zurück und löschst den vorher markierten
Teil.


that's it

Autor: hp-freund (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sepp aus Hintertupfing schrieb:
> Man möchte annehmen dass eigentlich das "CTR V"

Jep, bin ich auch darauf reingefallen.

Autor: Baum (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke, bin auch drauf reingefallen... Aber so ist es nun Perfekt.
