[Altium] Pad für SMD-Stencil erstellen

Krlto90 Gast #5307516
Lesenswert?
• ▲
▼
Hallo,

ich habe hier folgendes Package:
https://www.infineon.com/cms/en/product/packages/PG-TDSO/PG-TDSO-8-31/

Ich würde gerne das Pad so erstellen, dass beim Bestellen der Schablone
diese Aussparungen, wie im Link sind.

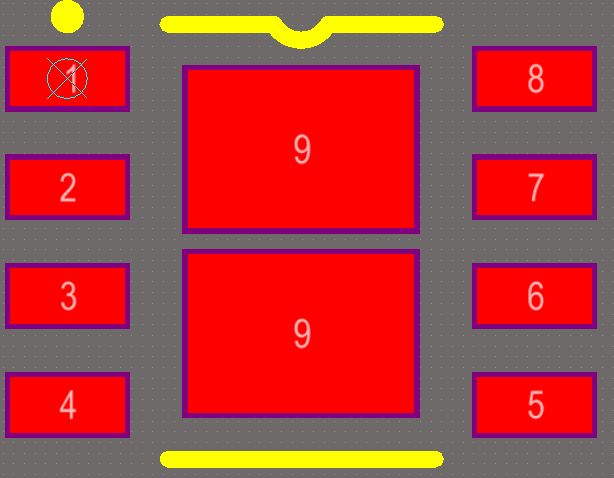

Um mein aktuelles Footprint zu sehen, bitte das angehängte Bild
betrachten. Das würde so nicht funktionieren, da zwischen dem Pad 9 und
9 überhaupt keine Kupferfläche ist.

Daher meine Frage, wie ich das in Altium einstellen kann, sodass die
Schablone 2 Aussparungen hat aber die Kupferfläche keine Aussparungen
hat. Bestellt wird bei multi-cb
