FreeCAD Grundlagen Gehäuse erstellen

[chris (Gast)]

Um mit FreeCAD etwas Nützliches zu machen, möchte ich mich ein wenig mit
Gehäusedesign beschäftigen.

Hier ist der allgemein Thread:
Beitrag "FreeCad Grundlagen"

Eine Sammlung von Gehäuse-Links:
Beitrag "Re: 3D Druck: Genhäusesystem?"

Untersuchungen zur Druckergenauigkeit gibt es hier:
Beitrag "Formgenauigkeit von 3D-Drucken"

[chris (Gast)]

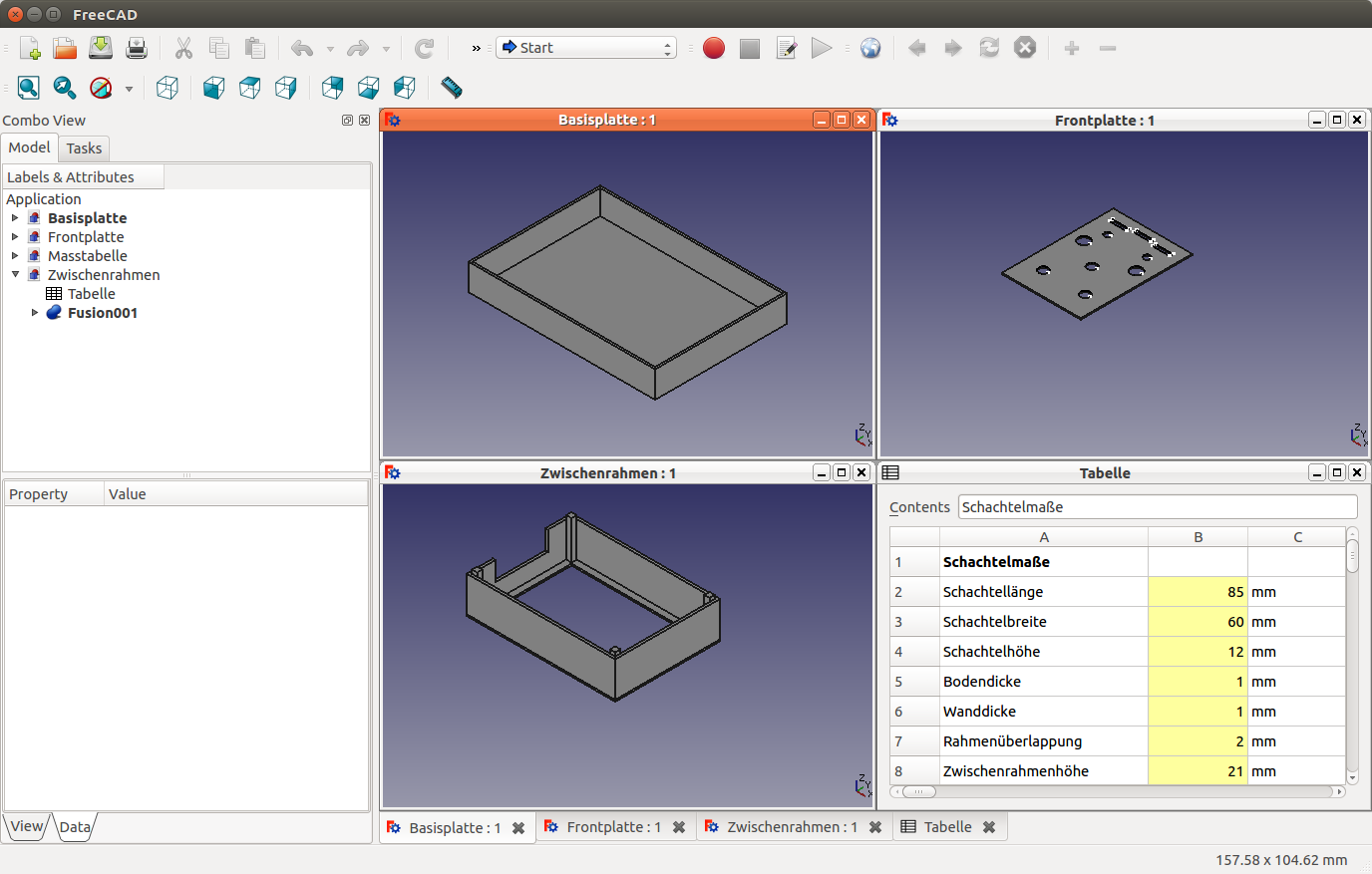

Hier ist der erste Entwurf.
Die Frontplatte wird getrennt gedruckt. Das hat den Vorteil, dass man
den hinteren Teil des Gehäuses immer wieder verwenden kann und nur die
Frontplatte ändern muss.
Leider muss die Frontplatte im Moment noch mit UHU-Allplast angeklebt
werden. Hier bin ich noch auf der Suche nach einem geeigneten
Schnappverschluss, damit man die Teile einfach nur zusammenstecken muss.

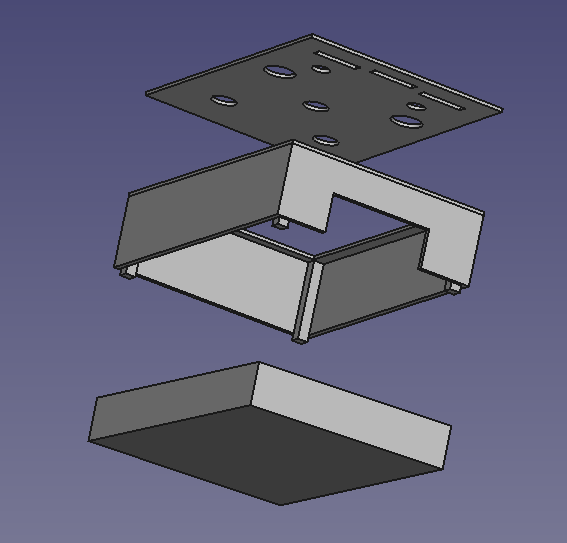

[chris (Gast)]

Man kann unter

Part => SimplyCopy

Elemente ohne Abhängigkeiten erzeugen. Diese kann man dann in ein
getrenntes File kopieren und gegeneinander verschieben ( heist in
FreeCAD "Assembly" ).

Der Vollständigkeit halber hänge ich noch den Drehknopf aus Thingiverse
mit den angepassten Parametern an.

[Christoph db1uq K. (christoph_kessler)]

Ich habe bisher FreeCAD nur zum Betrachten von STEP-Files benutzt, z.B.
für den Raspberry und sein Display. Auf GrabCAD gibts davon jede Menge:
https://grabcad.com/
Hab vor allem gelernt, dass sowas viel Einarbeitung verlangt und war
bisher dazu noch nicht ausreichend motiviert.

[chris (Gast)]

Das Designziel dieses Gehäuses ist, möglichst schnell und mit wenig
Material zu drucken.
Deshalb habe ich die Wanddicke des Zwischenrahmens auf 1mm herunter
gesetzt.

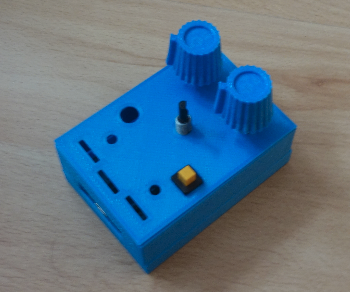

Außerdem gibt es jetzt Halteklammern zum aufkleben mit UHU-Allplast von
außen, damit man das Gehäuse ohne Schrauben zusammenschnappen kann.

[chris (Gast)]

Hier die Klammern.

[chris (Gast)]

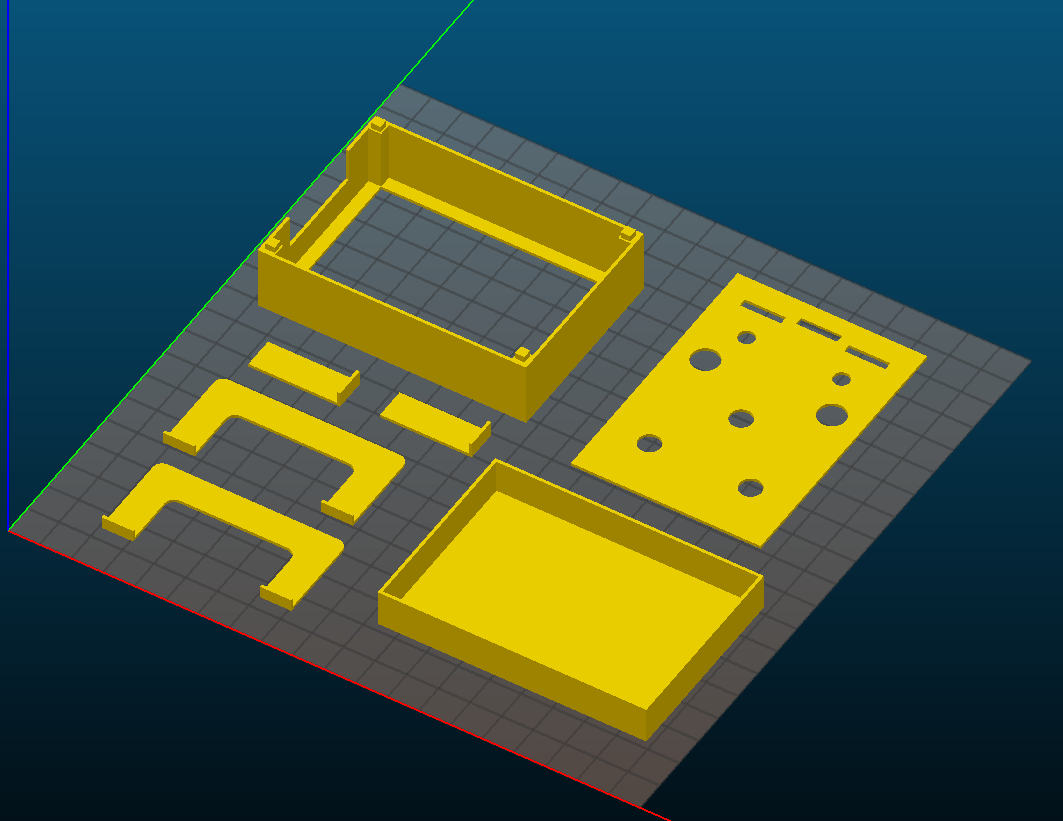

Hier noch die STL-Files, damit man sich das Gehäuse ausdrucken kann.

[chris (Gast)]

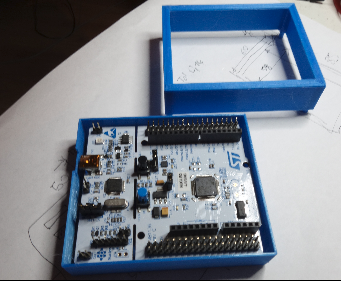

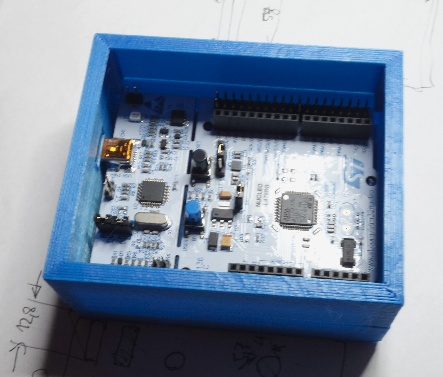

Hier mal eine neuer Versuch für ein STM32 Nucleo Gehäuse.

In dieser Version habe ich die Technik der Kantenreferenzierung aus
diesem Tutorial benutzt:

https://www.youtube.com/watch?v=9EQYtkFfp64

[chris (Gast)]

Hier das auseinandergebaute Gehäuse.
