Forum: HF, Funk und Felder 70cm Packet Radio TRX aus den 90ern, DH6IAL


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Klaus (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich suche Schaltpläne und generell Unterlagen zu einem 70cm Packet Radio
Transceiver aus den 90ern. Die Schaltung ist von DH6IAL.

Der Transceiver besteht aus 2 Modulen, einem Sender und einem Empfänger.
Er wurde als Schaltplan oder Bauprojekt in einer Funkzeitschrift
veröffentlicht. Es gab ihn nicht als Bausatz und auch nicht fertig zu
kaufen.

Möglich, dass das Projekt in der "Funk" veröffentlicht wurde, irgendwann
zwischen 1994 und 1998 vermute ich.

Wer kennt diesen Transceiver und kann Hinweise geben, wo das Projekt
damals veröffentlicht wurde?

Danke und Grüße,
Klaus

von Thorben (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ist das so ein Ding mit BCD Codierschaltern separat für Sende und
Empfangsfrequenz und EPROM mit Quarzfenster für die PLL? Dann war ws im
Funkamateur von 99 oder 98.
Falls nicht, mal nach “T7F“ suchen.

von Klaus (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,

nein, der Sender des DH6IAL TX kann nur eine Frequenz und ist bequarzt.
Auf die eigentliche Sendefrequenz wird dann über mehrere Stufen
hochgemischt, Der T7F war zeitlich ein paar Jahre später. Der DH6IAL war
gefühlt in der Zeit des K-NET, wenn das noch jemand kennt.

Grüße
Klaus

von Avantasia (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich habe danach mal im Internet gesucht und fand leider nur das hier...

http://www.adacom.org/cd-v1/digis/db0me/welcome.htm

Aber vielleicht hilft das ja mit Ansprechpartnern weiter wenn es das
ist/war.

von Thomas DG5MPQ (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Klaus,

in der Adacom gab es mal einen "ein Kanal Sender / Empfänger".
Der Sender als Treiber PA extra....
Der Zeitraum könnte passen....

vy73 de Thomas, DG5MPQ

von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
Das war doch eher der Link-TRX von Henning. Ich habe die Adacom-Hefte
und könnte was nachschauen. Unterlagen zum LinkTRX 1 und 3 habe ich auch
irgendwo.
http://db0fhn.efi.fh-nuernberg.de/~dg8ygz/PDF/LinkTRX3b.pdf
das wäre der LinkTRX3b

: Bearbeitet durch User
Beitrag #5343567 wurde vom Autor gelöscht.
von DB8IE (Gast)


Bewertung
0 lesenswert
nicht lesenswert

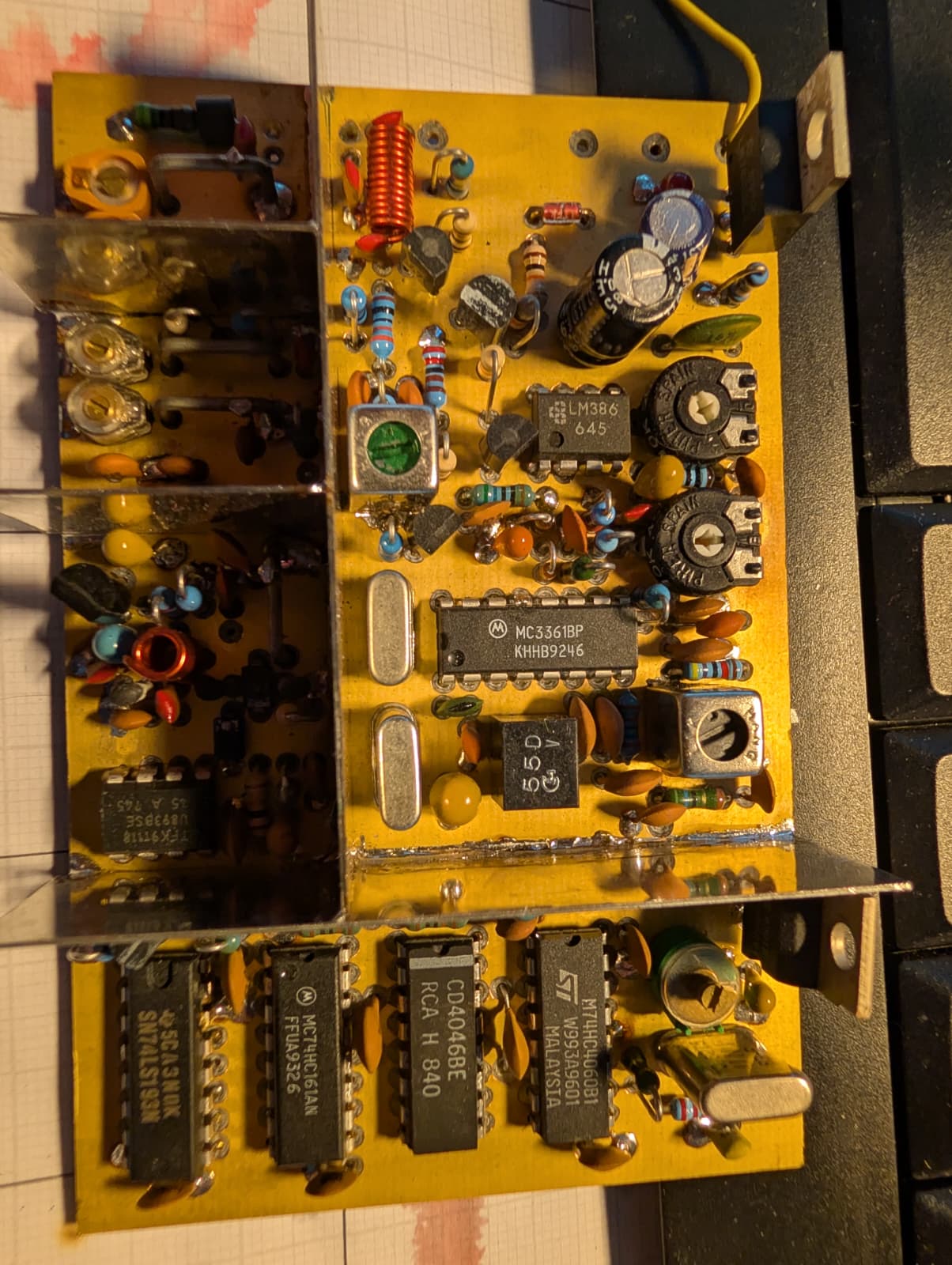

Moin, es ist leider nicht der Linktrx, ich hab hier die Platine vom
DH6IAL liegen. Passt nicht.
Würd mich auch interessieren wo man Bestückungs- und Schaltplan findet.

Viele Grüße
Frank

von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
Ein Spätzünder... aber Google sei Dank kam das zutage:
Funkamateur 4/2002 Seite 388:

"...Mark Weimann, DH6IAL, einen Einkanal-. Packet-Radio-Transceiver für
70 cm [5]"

[5] Weimann, M., DH6IAL: Packet Radio Transceiver
für 70 cm. Beam 10 (1991) H. 7, S. 13-21, und
H. 8,S. 18-21

Also nicht die "Funk" sondern "Beam".

: Bearbeitet durch User
von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
Schade, Beam Nr. 1,2 und 4 von 1991 habe ich hier vorliegen, mehr nicht
aus dem Jahr. Dazu noch ein paar Hefte von 1987 bis 1990.

damalige Adresse im Impressum:
Beam Verlag Dipl.Ing. Reinhard Birchel DJ8DV 3550 Marburg Bahnhofstrasse
30 Redaktion Axel Schäffler DL2UZ
Später stand auf der "Funk": "vereint mit beam"

(noch eine vierstellige Postleitzahl, Rolfi mit Fümpf-ist-Trümpf kam
etwas später.)

ISSN 0722-0421 - das kann bei der Suche in einer Fernleihbibliothek
helfen.
https://zdb-katalog.de/title.xhtml?idn=014336235
Beam : Zeitschrift für Amateurfunk, Hf-Technik, Elektronik
Marburg 1.1981 - 9.1990; [10.]1991,1-4; 10.1991,5 - 14.1995,8

Jahrgang 1991 verfügbar in Berlin, Hannover und zweimal in München.

: Bearbeitet durch User
von Martin (Gast)


Bewertung
0 lesenswert
nicht lesenswert
hallo Klaus

wenn noch Bedarf besteht hätte ich da aktuell noch einen K-Net
Datentransceiver für kleines Geld abzugeben.

viele Grüße
Martin

von DG5SAG (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Klaus,
hallo DB8IE,

wenn noch Interesse da ist, ich hab die Unterlagen aus der Beam im
Ordner.
Kann bei Bedarf kopiert werden und hier reingestellt werden.

mfg, Adi

von Kleiner SWL (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ja doch bitte.
Habe auch interesse daran.
73 de k_swl
