V Nixie IN1 Testaufbau

OP #5388574
Lesenswert?
• ▲
▼
Hi,

ich habe mal mit den IN1 gebastelt und benötige nun meinen damaligen
Testaufbau nicht mehr, muss raus aus der Bastelkiste. Man kann die Teile
nutzen um sich beispielsweise eine Uhr zu bauen.

Die Röhren sind recht wenig gelaufen, wenige Stunden. Bei der ersten
Röhre geht aber die 6 nicht. Ansonsten ist alles ok. Die Röhren sind

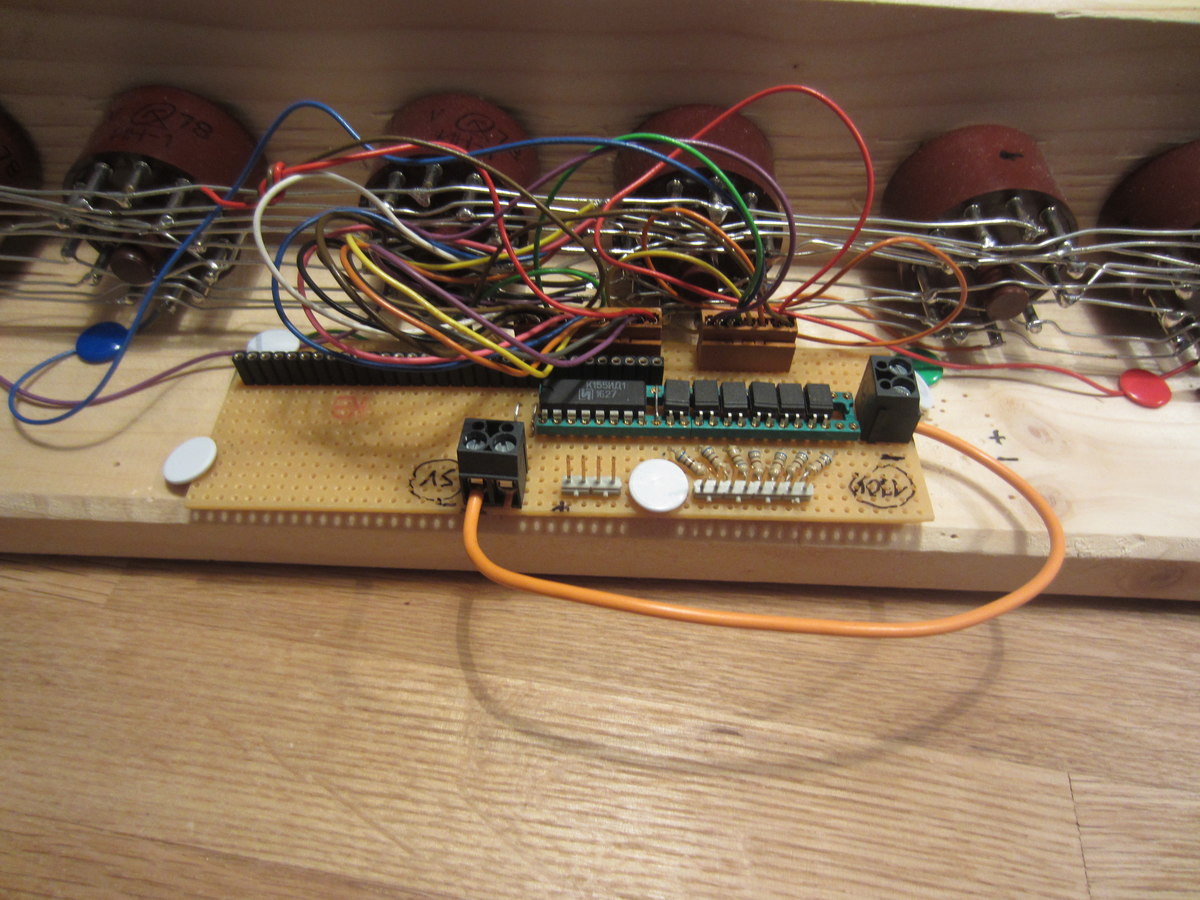

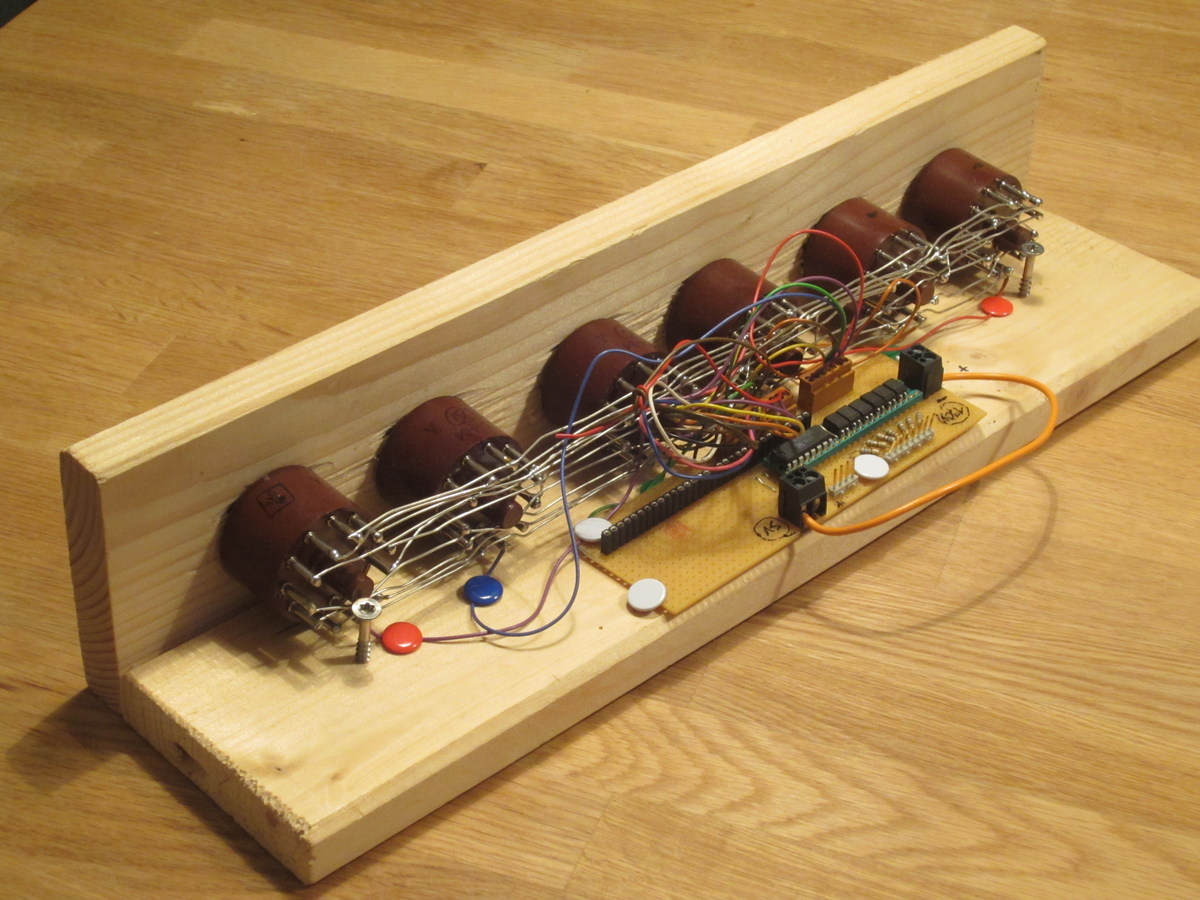

freiluft verdrahtet und über Steckverbinder an die Testplatine geführt.

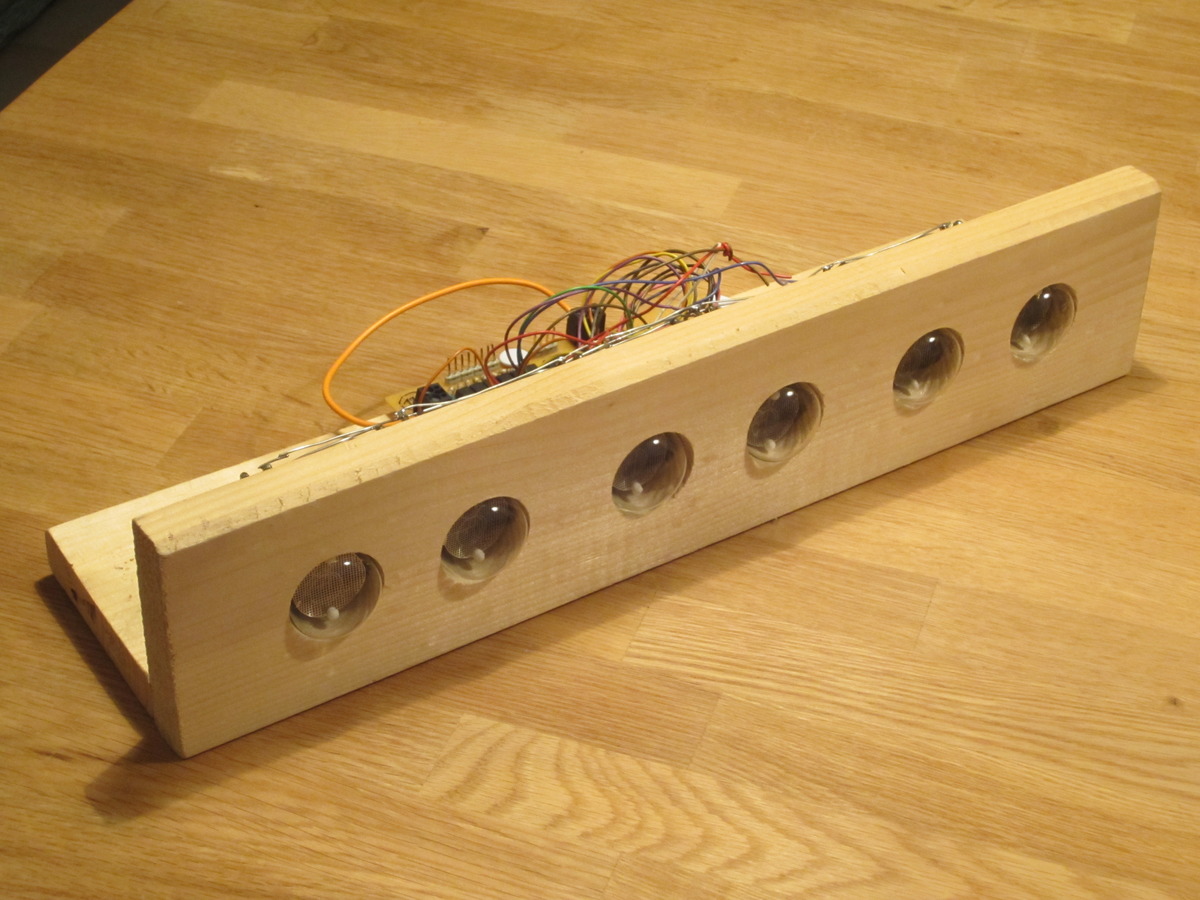

Enthalten sind 6 Röhren, ein Treiberchip und 6 Hochspannungsfähige
Optokoppler für die gemeinsamen Anoden in der Holzplatte wie abgebildet.

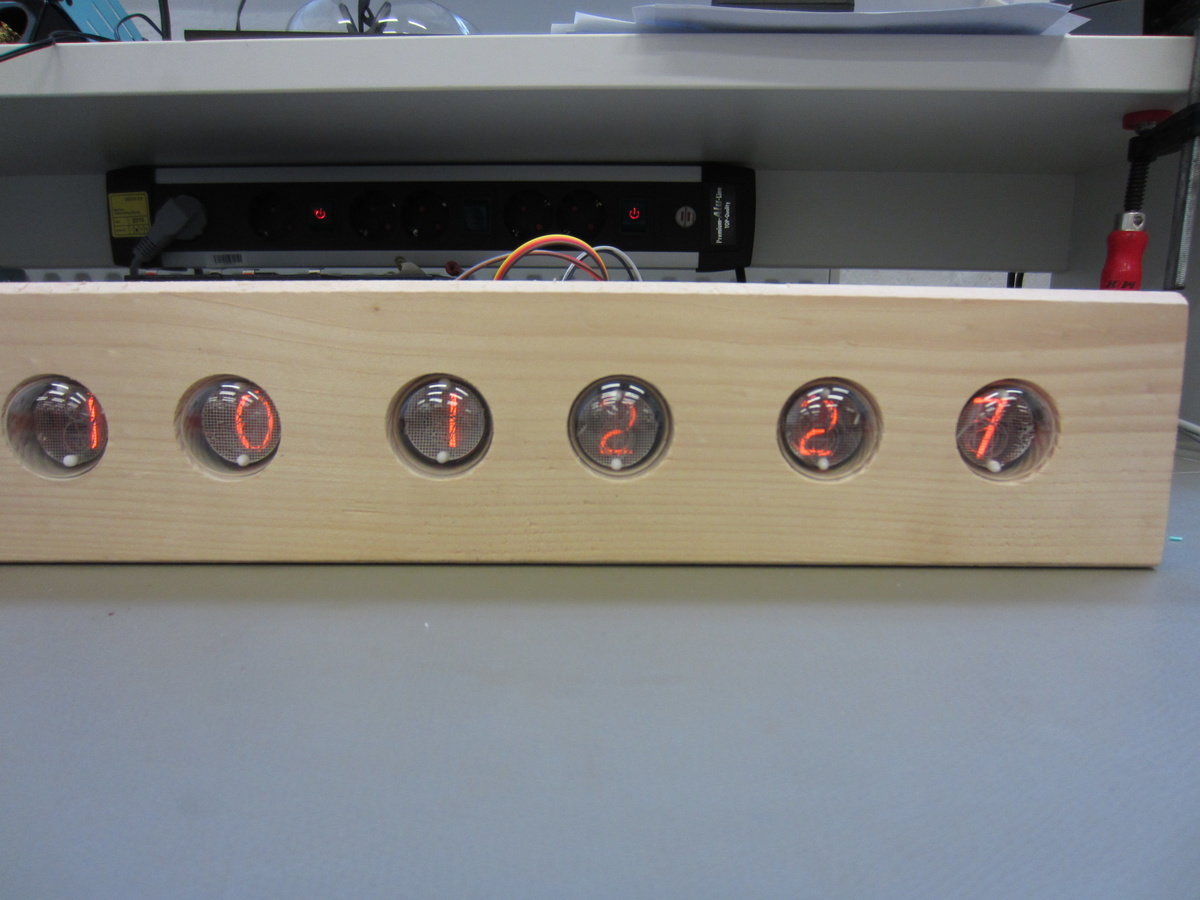

Man kann so recht einfach eine gemuxte Anzeige aufbauen. Ich lege noch
einen Treiberchip extra dazu, hat sich noch angefunden.

Man benötigt dann nur noch die 170V und einen Mikrocontroller mit
10Pins, 4 für den Treiber und 6 für die Röhren, man könnte so eine Uhr
bauen, und Datum oder Uhrzeit anzeigen lassen.

Ich hätte gern 45€ für das Teil.

Bei Interesse einfach eben per PN melden, bin selten hier im Forum

Viele Grüß
DS
