Hallo zusammen,

Für zwei mir bisher unbekannte Chips suche ich Datenblätter, komme mit
dem Aufdruck jedoch leider nicht wirklich weiter. Es handelt sich einmal

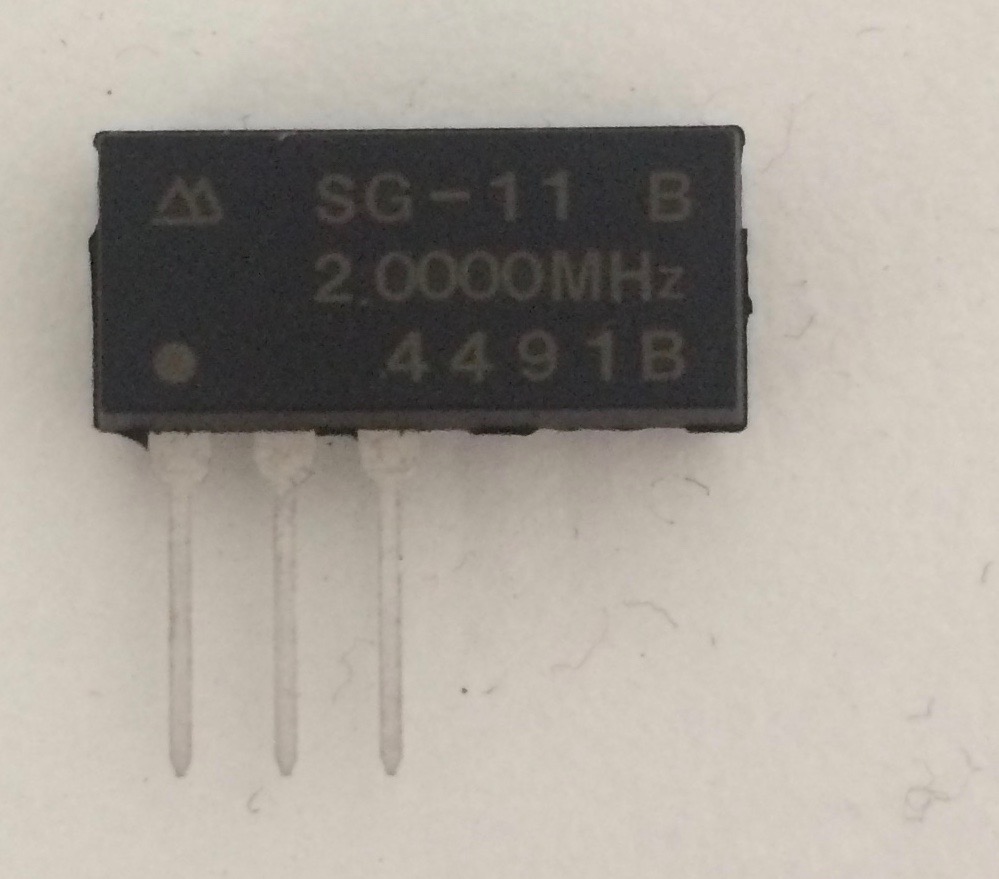

um den dreibeinigen im Anhang (Aufschrift: „SG-11 B 2.000 MHz 4491B“).
Vielleicht ein Resonator?

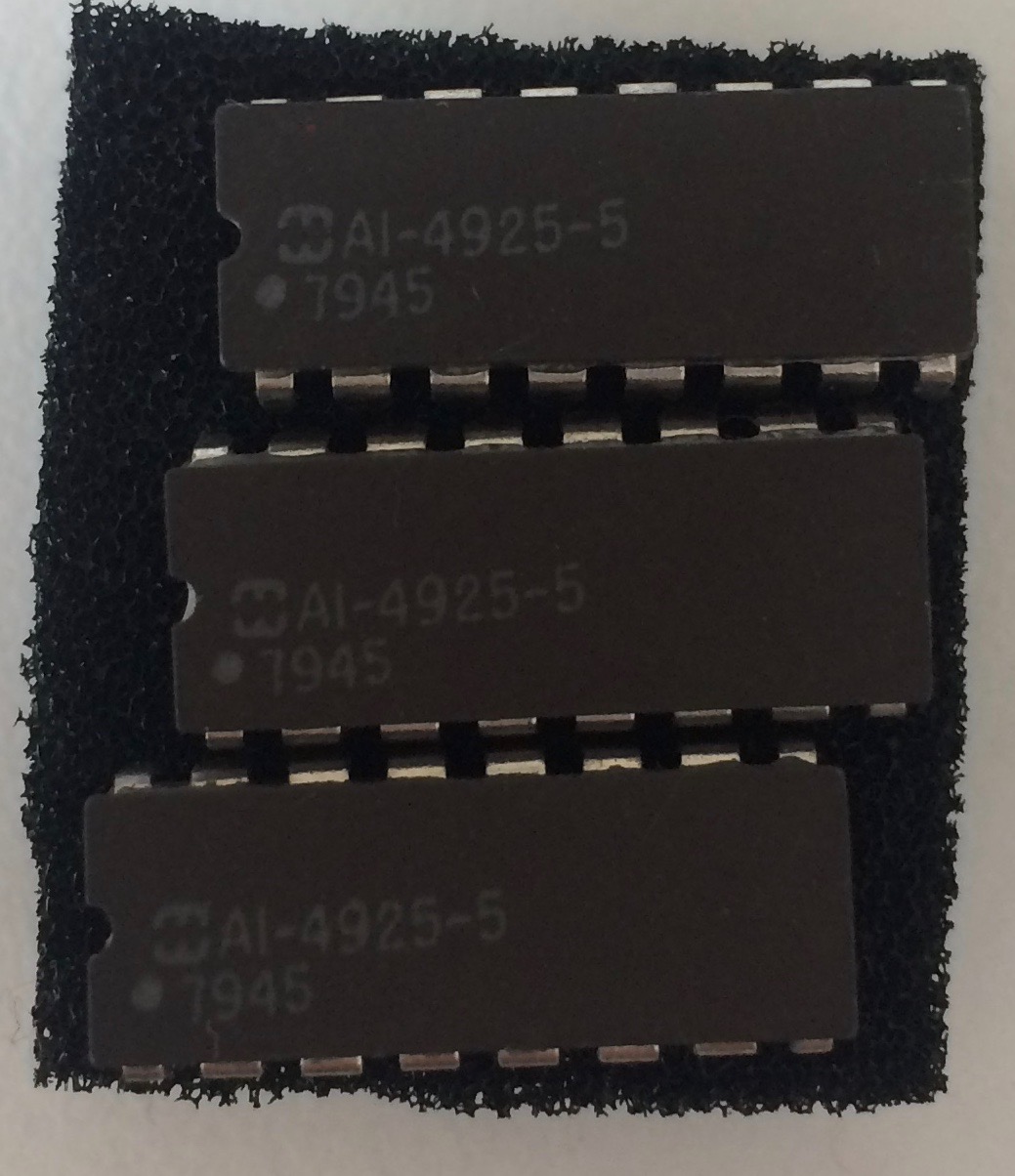

Ferner noch einen „Klassiker“ im DIP-Gehäuse mit Aufschrift „AI-4925-5
7945“.


Weiß jemand Näheres zu besagten Chips?

Vielen Dank bereits im Voraus für Eure Hilfe!

von SG-11 (Gast)


Bewertung
0 lesenswert
nicht lesenswert

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Heinz M. schrieb:
> Vielleicht ein Resonator?

Das ist ein Quarzoszillator von Epson/Seiko.

von Oder auch nicht. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
DIP14 u. ist das I evtl. eine 1?

Komparator Harris 4925  (HA1-4925-5)

von Heinz M. (heinzelchen1995)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Herzlichen Dank! Hat jemand noch Infos zum anderen Chip parat?

Edit: Sorry, da war jemand Zeitgleich. Ich schau mal ins Datenblatt. :-)

: Bearbeitet durch User
von Heinz M. (heinzelchen1995)


Bewertung
0 lesenswert
nicht lesenswert
Ja, das ist er! Herzlichen Dank! :-)

Leider scheint das ein uralter Baustein zu sein. Ich finde bei den
klassischen Portalen keine entsprechenden Datenblätter oder zumindest
ein Pinout. Wo bekomme ich sowas her?

: Bearbeitet durch User
von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Heinz M. schrieb:
> Leider scheint das ein uralter Baustein zu sein.

Ja, 1979 ist schon 'ne ganze Weile her.

Was zwingt Dich dazu, die Dinger nicht einfach in Deinem IC-Museum zu
lassen?

von Oder auch nicht. (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Irgendwie wußte ich das da noch was kommt ...

von Oder auch nicht. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
> ein Pinout. Wo bekomme ich sowas her?

dort wo das andere, welches zwar nicht ganz passt, auch herstammt.
datasheetarchive.com wenn du dort nichts findest nächste Adressen
bitsavers.org, eab, introni.it, archive.org, ...

Mahlzeit.
