Conrad DCF77 Schaltplan

Radio Gast #5577798
Hallo,

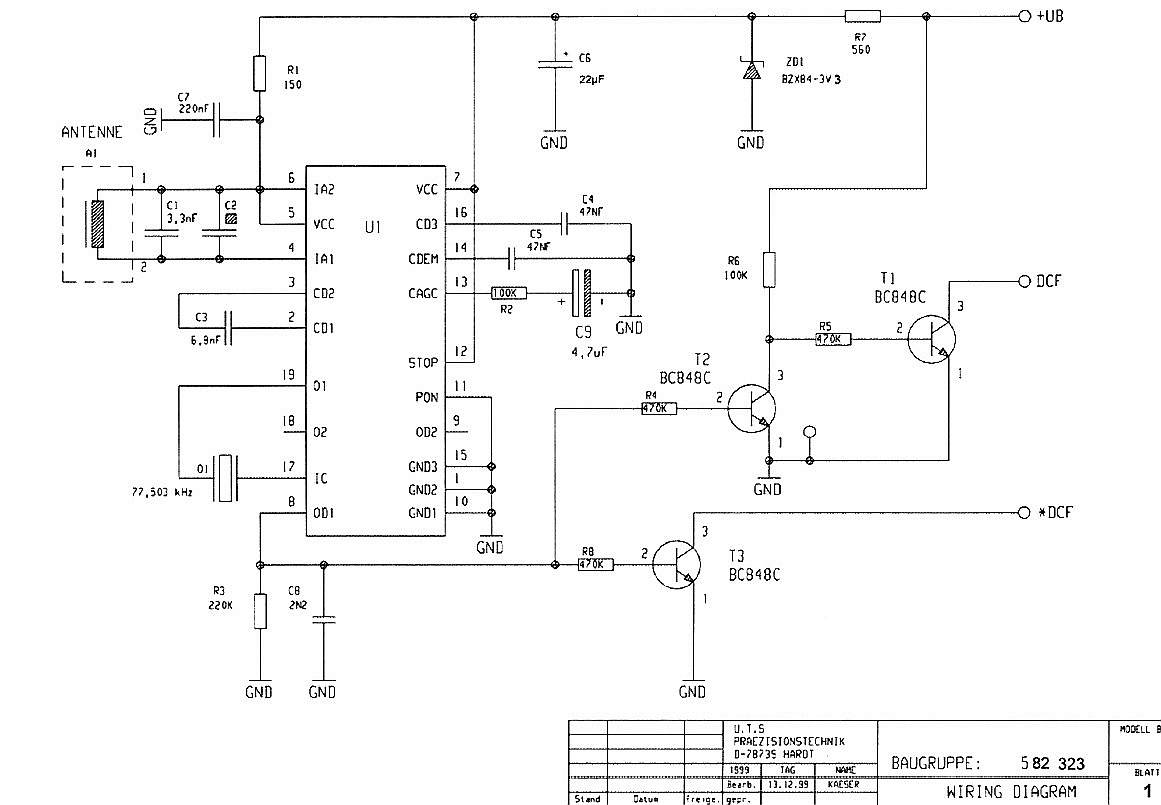

Ich hätte schwören können dass es für das Conrad DCF77 Modul einen
Schaltplan gab (für die Platine selbst, nicht den Anschluss an einen
µC).

https://www.conrad.com/ce/de/product/641138/DCF-Empfaenger-Modul-641138-Passend-fuer-Serie-C-Control

Aber ich kann ihn partout nicht mehr im Netz finden (im obigen Link ist
auch keiner).

Hat jemand die PDF/das Bild?
