Transistorschaltung Spannung ermitteln

dcspannung Gast #6026208
Lesenswert?
• ▲
▼
Wieso ist Udc=1,3V?

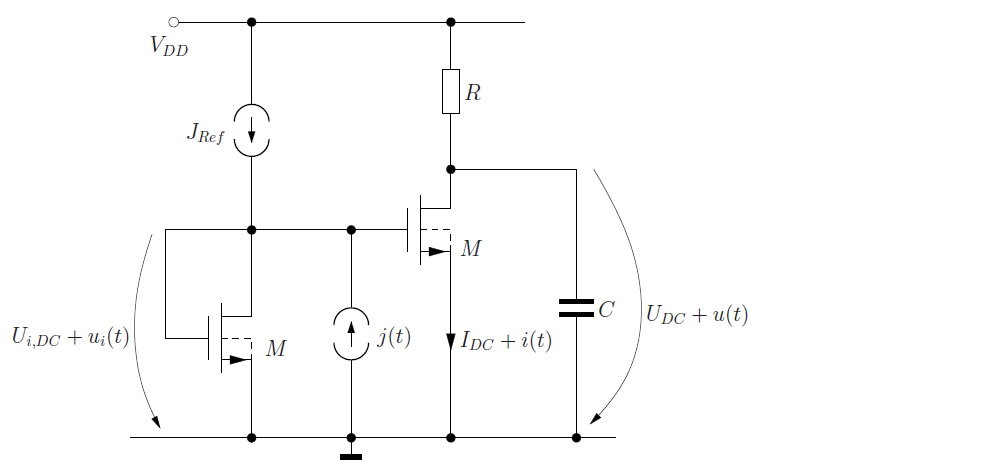

Gegeben ist Jref=0,15mA, R=4kOhm und Vdd=2V.

Mir ist bewusst das durch diese Informationen mithilfe dem
Kennlinienfeld für den linken Transistor M folgt

Ids1=0,15mA und Uds1=Ugs1=0,6V.

Wieso ist nun aber Udc=1,3V?
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Dieter Gast #6026357
Lesenswert?
• ▲
▼
Schnittpunkt der Kennline des Fet mit 0,6V Ugs und der Kennlinie des
Widerstandes.
Dazu zeichne in eine Hilfslinie auf der Hoehe von 2V. Von dieser aus
geht die Kennlinie des Widerstandes schraeg abwarts.
