Jitter in LTSpice erzeugen

[zomb1 (Gast)]

Hallo,

wie kann ich in LTSpice Jitter für eine Taktquelle (aus der
Pulse-Anweisung in der Spannungsquelle) erzeugen (zB. 1MHz Taktquelle
mit 10ns Rise/Fall und ein Jitter von 50ns).
Irgendwie mit wechselnder Periodendauer?

Danke

[hinz (Gast)]

Wie wärs mit einem Modulator?

[zomb1 (Gast)]

Ein FM Modulator und am Ausgang dann ein Schmitt-Trigger?

[hinz (Gast)]

Lies es dir einfach mal durch, steht unter A. Special Functions:
Modulate.

[c-hater (Gast)]

zomb1 schrieb:

> wie kann ich in LTSpice Jitter für eine Taktquelle (aus der
> Pulse-Anweisung in der Spannungsquelle) erzeugen (zB. 1MHz Taktquelle
> mit 10ns Rise/Fall und ein Jitter von 50ns).
> Irgendwie mit wechselnder Periodendauer?

Wenn du als Spannungsquelle nicht "voltage" nimmst, sondern "bv", steht
es dir frei, quasi beliebige Signale zu erzeugen. Du musst einfach nur
in der Lage sein, deine Intention als Formel auszudrücken.

Klar, da muss man erstmal drüber nachdenken. Aber das ist GUT. Das
zwingt nämlich unheimlich dazu, sich erstmal über die Intention klar zu
werden. Kann man die klar formulieren, kann man sie auch als Formel
ausdrücken. Nicht umsonst die faszinierende Verwandschaft der beiden
Worte "formulieren" und "Formel"...

[Helmut S. (helmuts)]

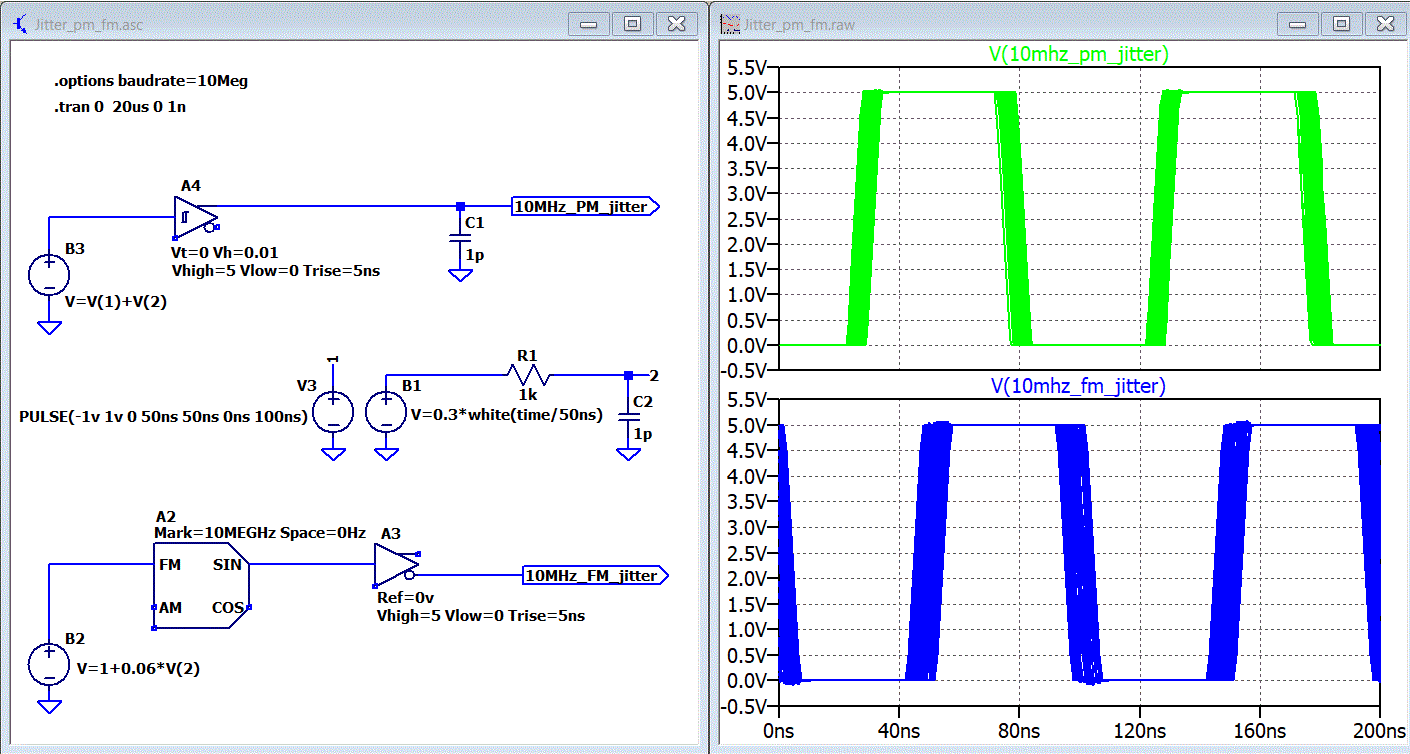

Ich habe das Beispiel jitter.asc von Andy (LTspice group groups.io)  ein
bisschen modifiziert und hier angehängt.

Mit der untenstehenden SPICE-directive wird das Augendiagramm
dargestellt.

.options baudrate=10Meg

[zomb1 (Gast)]

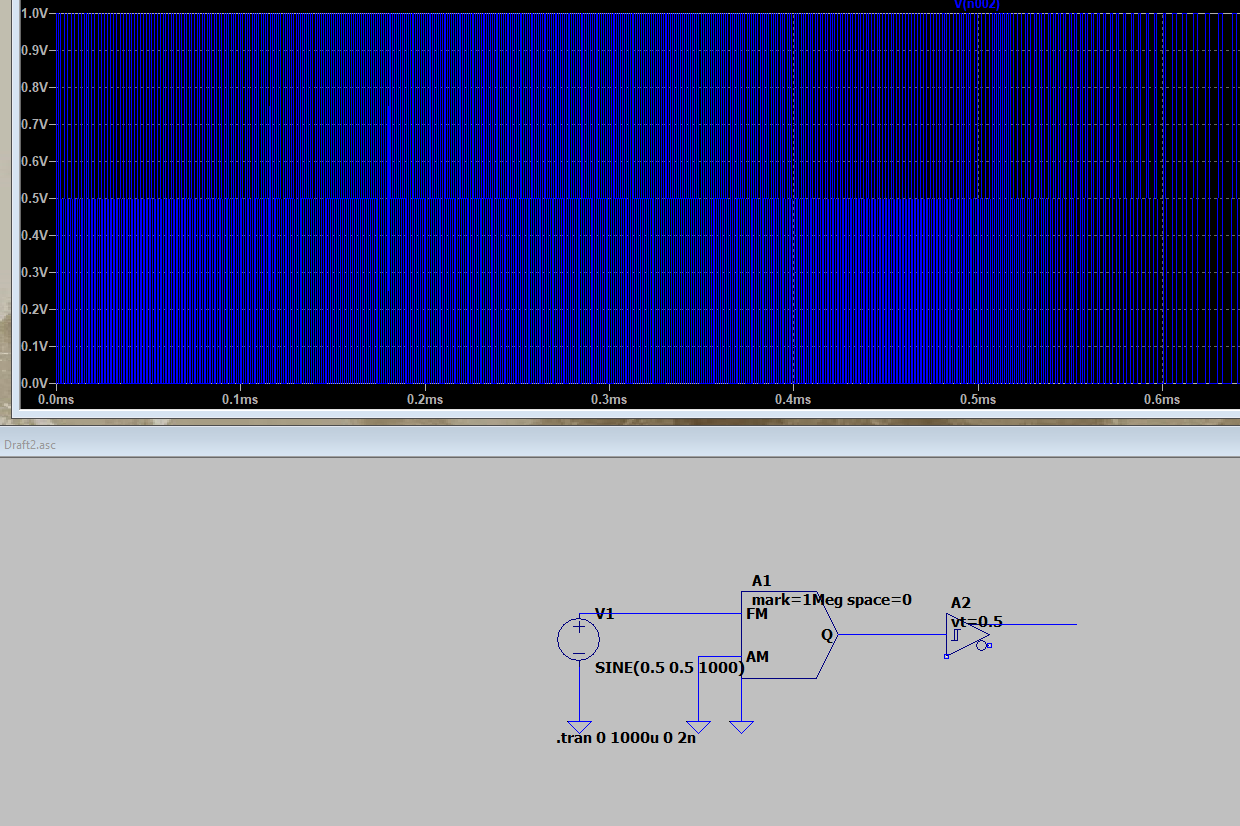

Ich habe mal so angefangen. Ist das der richtige Weg?

[Helmut S. (helmuts)]

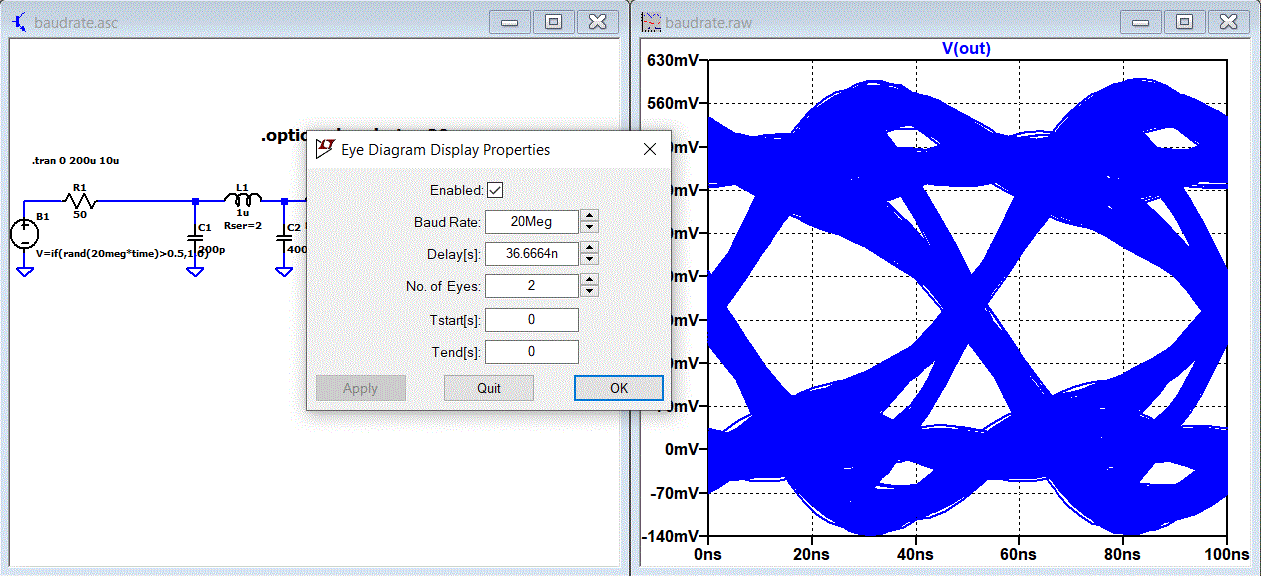

Nachschlag zum Thema "eye diagram".

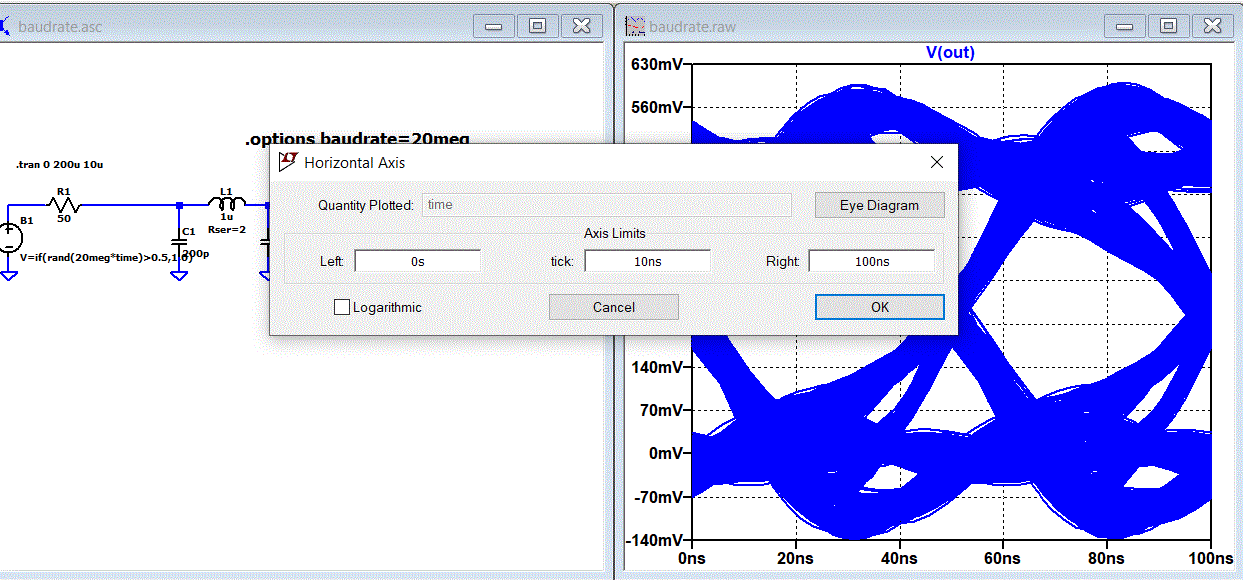

Die Anzeige des Auges lässt sich im Waveform Viewer manipulieren. Dazu
mit dem Cursor über die x-Achse fahren bis man am Cursor ein gelbes
Lineal hat. Dann Rechtsklick und im Dialogfenster weiter über das Feld
"Eye Diagram". Im Anhang sieht man die zwei Dialogfenster.
https://ez.analog.com/design-tools-and-calculators/f/q-a/104640/eye-diagram

[zomb1 (Gast)]

Helmut S. schrieb:
> Ich habe das Beispiel jitter.asc von Andy (LTspice group
> groups.io)  ein
> bisschen modifiziert und hier angehängt.
>
> Mit der untenstehenden SPICE-directive wird das Augendiagramm
> dargestellt.
>
> .options baudrate=10Meg

A super habe in der Richtung bisschen angefangen/versucht.

Danke, ich schaue es mir gleich genauer an.

[Michel M. (elec-deniel)]

Hallo Helmut,
 schönes Jitter - Beispiel


    musste nur noch eine vorhergehende Erklärung dazu nehmen  :-)
        Beitrag "Einfachster VCO für Spice Simulation?"

besten Dank !!!
