Forum: Platinen Benötige eine sehr sehr einfache Circuit Studio Platine für Altium -> KiCad Konverter entwicklung


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Thomas P. (pointhi)


Bewertung
0 lesenswert
nicht lesenswert
Hi,

hat irgendwer von euch Circuit Studio herumliegen? Ich arbeite gerade an
einem Altium->KiCad Konverter, und benötige Hilfe um Dimension Objekte
zu unterstützen.

Ich brauche also jemanden der mir kurz eine Circuit Studio Platine
(*.CSPcbDoc) erstellt die ein Dimension Objekte enthält:

http://documentation.circuitstudio.com/display/CSTU/PCB_Dlg-LinearDimension((Linear+Dimension))_CS)

Würde mich über Hilfe sehr freuen. Dafür kann man dann im zukünftigen
KiCad 6, Altium Platinen importieren. Genau genommen von Altium
Designer, Altium Circuit Studio und Altium Circuit Maker:

https://forum.kicad.info/t/work-in-progress-native-altium-importer/20712

mfg, Thomas

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Geht auch "richtiges" Altium?

von Björn G. (tueftler)


Bewertung
0 lesenswert
nicht lesenswert
Kein Problem,

kann ich Dir später schicken

von Olaf B. (Firma: OBUP) (obrecht)


Bewertung
0 lesenswert
nicht lesenswert
sollte Björn das nicht schaffen, kann ich aushelfen. Bin im Besitz
Lizenz CS.

von Carsten S. (dg3ycs)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Nur ein einziges Dim. Objekt?
Dann hier im Anhang ;-)

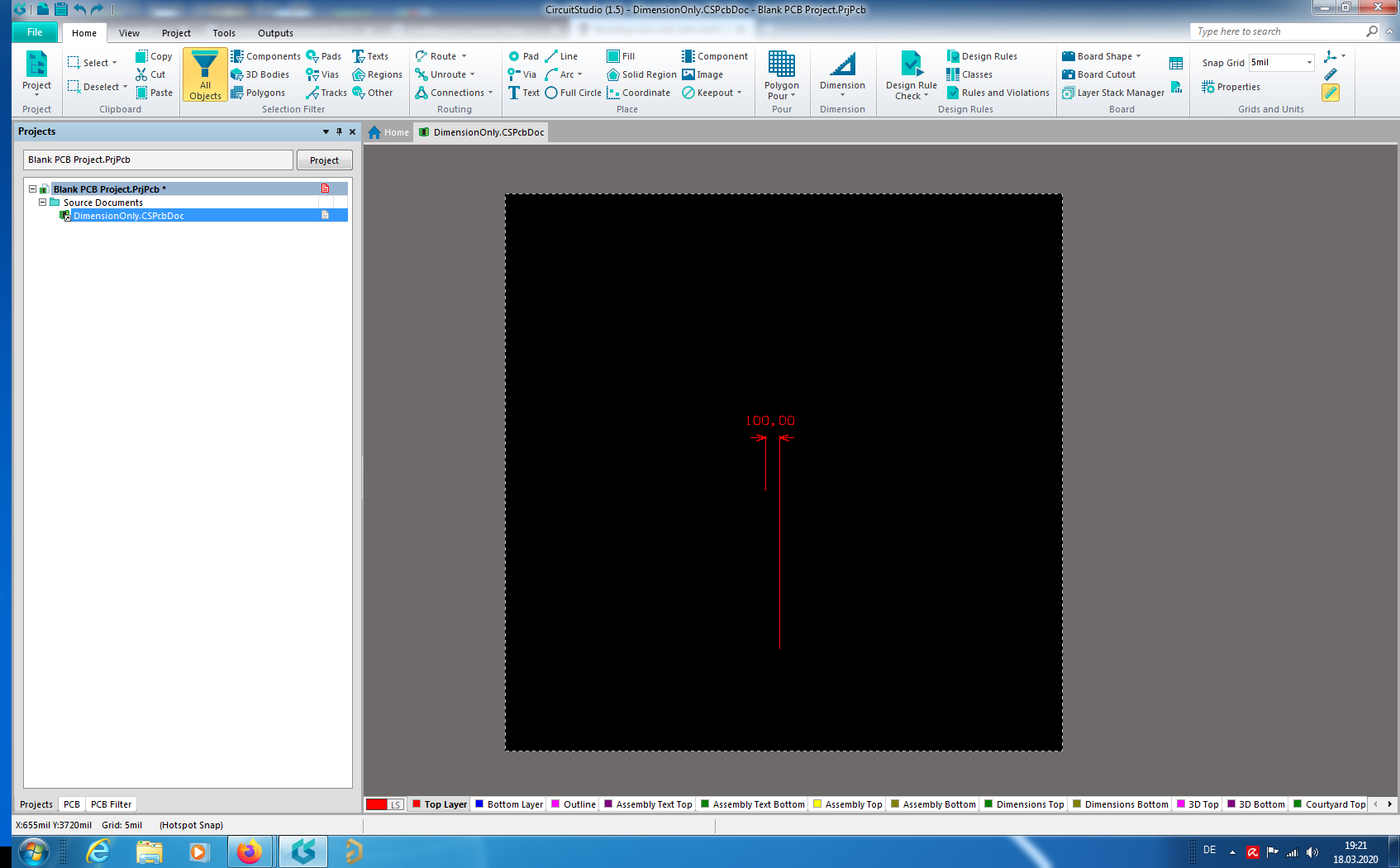

Inhalt siehe Screenshot!

Oder doch etwas mehr und dazu ein Dimension Objekt?


Gruß
Carsten

von Thomas P. (pointhi)


Bewertung
0 lesenswert
nicht lesenswert
Danke Carsten,

hab den korrekten Ordner "16C81DBC13C447FF8B42A426677F3C" identifizieren
können. Werde das morgen in meinen Code einpflegen.

Zum Background: richtiges Altium bring mir da nix, weil sich die 3
Altium Produkte beim file-format in einen einzigen punkt jeweils
unterscheiden: den ordner in dem die jeweiligen Daten liegen. Bei Altium
Designer ist alles normaler verständlicher text. Altium Circuit Studio
und Altium Circuit Maker haben so lange "Hashes", die ich manuell
herausfinden muss. Unterscheidet sich natürlich auch zwischen den
beiden. Sobald man die hat ist alles andere das gleiche.

mfg, Thomas

von Björn G. (tueftler)


Bewertung
0 lesenswert
nicht lesenswert
So, Feierabend ;)

Schön, dass schon alles gefunden wurde.

Bis denn.
