Schönen guten Abend, möchte eigene footprints erstellen und finde leider keine Beschreibungen dazu, wie man das macht. Wo gibt es Beschreibungen dazu und vielleichtauch ein Programm dafür. Danke euch lg georg1010

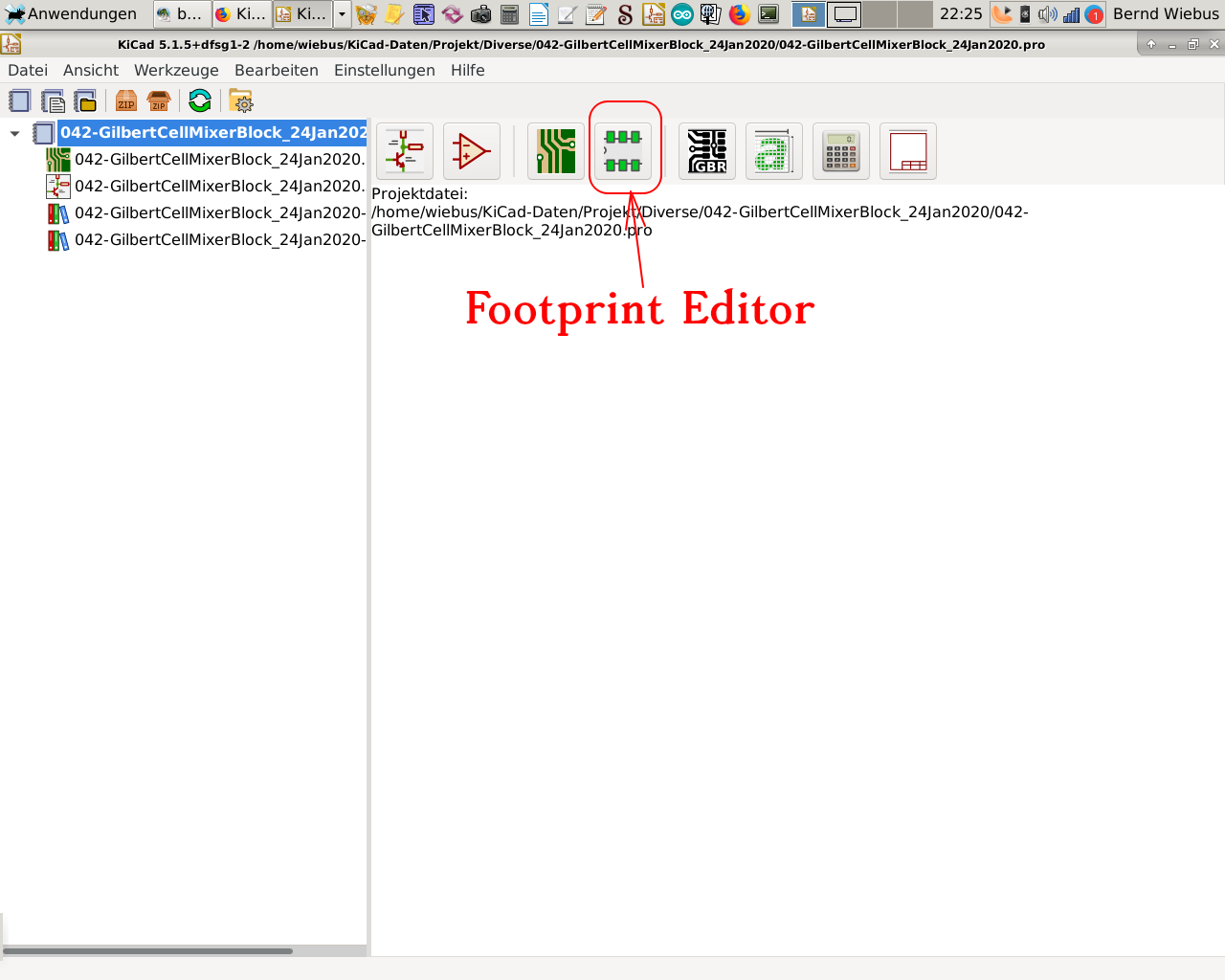

Hallo Georg. Georg W. schrieb: > möchte eigene footprints erstellen und finde leider keine Beschreibungen > dazu, wie man das macht. > Wo gibt es Beschreibungen dazu und vielleichtauch ein Programm dafür. Das Programm dafür bringt KiCad in Form des Footprint Editors selber mit. Der wird im KiCad Hauptmenue durch anklicken des Buttons mit dem IC-Footprint Symbol gestartet. Siehe Anhang: KiCadHauptmenue_FootprintEditor_22Apr2020.png Beschreibung: https://docs.kicad-pcb.org/5.1.5/en/pcbnew/pcbnew.html#footprint_editor_managing_libraries Du kennst https://www.mikrocontroller.net/articles/KiCad ? Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
Angehängte Dateien:
Hallo Georg, hier sind auch noch ein paar Anleitungen: https://forum.kicad.info/t/tutorial-how-to-make-a-footprint-from-scratch/11092 https://github.com/MitjaNemec/Kicad_action_plugins https://learn.sparkfun.com/tutorials/beginners-guide-to-kicad/creating-a-custom-kicad-footprint-library Beachte aber wenn du selbst einen Footprint erstellst auf die "Regeln" https://kicad-pcb.org/libraries/klc/ Matze
