Forum: Platinen Altium 21, Assembly Drawing, Bauteile fehlen


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von M.A. S. (mse2)


Lesenswert?

Älteres Projekt (erzeugt mit AD17 oder früher), Assembly Drawing
erzeugt:
es fehlen im pdf mehrere Bauteile. Unabhängig von irgendwelchen
Variant-Definitionen (sie fehlen, egal, ob mit oder ohne Variant erzeugt
wird, ausserdem sind besagte Bauteile in keiner Variante als nicht zu
bestücken deklariert.)

Das gleiche Bild erahlte ich in Draftsman.

Gerade habe ich den Test gemacht: Assembly Drawing mit AD17 erstellt:
alle Bauteile sind vorhanden.

Das Problem kommt mir irgendwie Artverwand mit einem, dass ich vor
Urzeiten schon einmal hatte und hier beschrieben und gelöst hatte:
Beitrag "Altium summer 09, Probleme mit Variants"

Leider wirkt der selbe Trick dieses Mal nicht.

Kennt irgendwer dieses Problem und kennt eine Lösung?

(Soetwas passiert komischer Weise immer, wenn die Altium-Substription
gerade seit ein paar Tagen abgelaufen ist...)

von M.A. S. (mse2)


Lesenswert?

Ich bin verwirrt.
Habe gerade ein neues Job-File erstellt: jetzt sind alle Bauteile da.
Merkwürdig...

von M.A. S. (mse2)


Lesenswert?

... in Draftsman fehlen aber immer noch welche...
Problem also noch nicht gelöst.

von Taz G. (taz1971)


Angehängte Dateien:

Lesenswert?

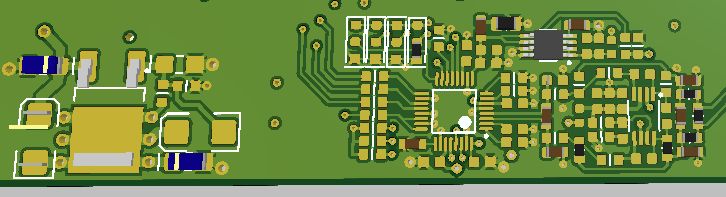

Ich hab das Problem, dass die 3D Modelle nachgeladen werden. Also
Projekt laden, anschauen, alles klar, PDF Erzeigung starten und dann
werden die Modelle neu geladen. Und das geht sooo langsam, dass das PDF
keine oder nur sehr wenige 3D Modelle hat. Im 3D View vom PCB sieht man
wie mit und mit die Teile "rein gedröpelt" kommen. Ich muß Minuten
warten und kann dann nochmal die PDF Erzeugung starten.
Ich bin mir aber nicht sicher ob Du auch die 3D Modelle meinst.

: Bearbeitet durch User
von M.A. S. (mse2)


Angehängte Dateien:

Lesenswert?

Taz G. schrieb:
>...
> Ich bin mir aber nicht sicher ob Du auch die 3D Modelle meinst.
Nein, 3D-Modelle sind nicht gemeint.

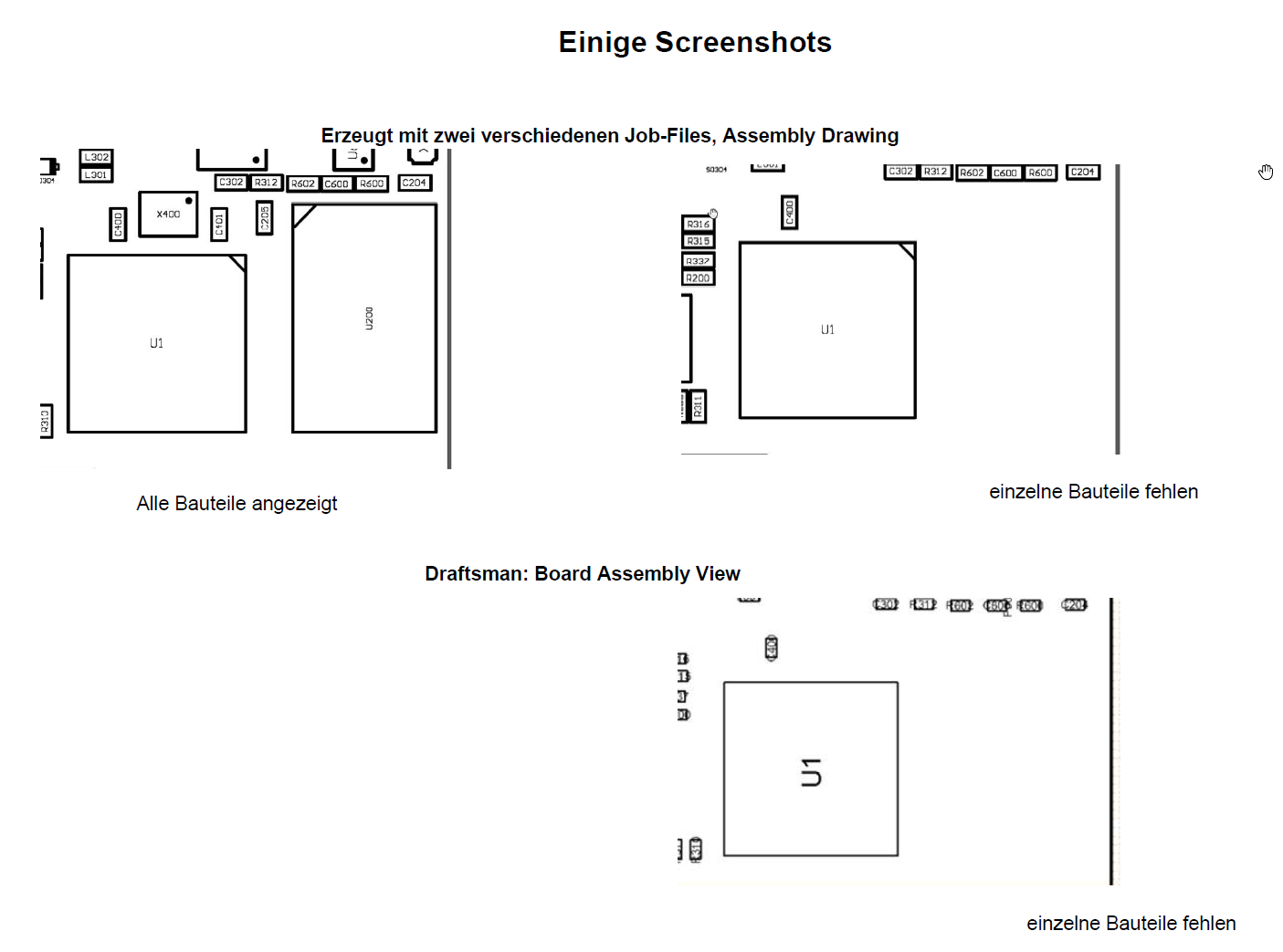

Anbei ein paar Screenshots als Problemillustration.

von Wühlhase (Gast)


Lesenswert?

Was mir da gleich mal auffällt: Die Darstellung der Teile ist jedesmal
anders. Z.B. fehlt die Pin-1-Ecke mal, mal ist sie da.

Kann es sein, daß sich der Outputjob im unteren Screenshot irgendeinen
Mist von einem anderen Layer sucht und in die PDF wirft? Hast du mal in
die Outputjobkonfiguratin geschaut, ob da alles heile ist?

von Roland E. (roland0815)


Lesenswert?

Altium ist eine Wundertüte von "Features". Meistens funktioniert es
hinreichend. Aber eben nicht immer. Kommt davon, wenn man dauernd neue
"Features" einbaut, anstatt die vorhandenen zu reparieren.

Sei froh, dass im PDF nicht alles drin ist, sonst wird es nur noch
größer...

: Bearbeitet durch User
von Taz G. (taz1971)


Lesenswert?

So einen Fehler hatte ich noch nie. Da gehen mir auch die Ideen aus.
Das Einzige was mir aufgefallen ist, dass es schwarz/weiß ist.
Vielleicht mal in Grau Stufen oder Farbe drucken. Ich glaube nicht, das
es einen Unterschied macht, aber wenn man sonst keine Idee hat einfach
mal mit den Einstellungen rumspielen.

von M.A. S. (mse2)


Lesenswert?

Wühlhase schrieb:
> Was mir da gleich mal auffällt: Die Darstellung der Teile ist jedesmal
> anders. Z.B. fehlt die Pin-1-Ecke mal, mal ist sie da.

Die Unterschiede rühren daher, dass die oberen beiden von einem Out.job
erzeugte pdfs sind wogegen das untere ein Draftsman-Dokument ist.

Wühlhase schrieb:
> Kann es sein, daß sich der Outputjob im unteren Screenshot irgendeinen
> Mist von einem anderen Layer sucht und in die PDF wirft? Hast du mal in
> die Outputjobkonfiguratin geschaut, ob da alles heile ist?

Ich hatte im Job keinen Fehler gefunden.
Ausserdem erklärt ein Fehler im Job-File nicht (zumindest nach meinem
Verständnis) warum im Draftsman-Dokument ebenfalls Teile fehlen.

von M.A. S. (mse2)


Lesenswert?

Taz G. schrieb:
> So einen Fehler hatte ich noch nie. Da gehen mir auch die Ideen aus.
> Das Einzige was mir aufgefallen ist, dass es schwarz/weiß ist.
> Vielleicht mal in Grau Stufen oder Farbe drucken. Ich glaube nicht, das
> es einen Unterschied macht, aber wenn man sonst keine Idee hat einfach
> mal mit den Einstellungen rumspielen.

Danke für den Tipp, auch ich glaube nicht, dass es einen Unterschied
macht, versuchen werde ich es trotzdem. Allerdings nicht so bald, ich
muss mich in der Zwischenzeit leider anderen Problemem zuwenden.

@alle:
Auf jeden Falls erst einmal Dank für Eure Antworten!

: Bearbeitet durch User
