Forum: Platinen EAGLE: Polygon-Flächen verbinden


Autor: Philipp Burch (philipp_burch)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich hab' ein kleineres Problem mit Eagle. Ich hab' nun meine Platine
soweit fertig, dass eigentlich alles gut ist. Allerdings möchte ich die
Platte "von Hand" ätzen und dadurch möglichst viel Kupfer stehen
lassen. Auf der Unter- und Oberseite habe ich bereits ein Polygon
erstellt, das ist jetzt schon recht voll. Allerdings hat's da drin
einige leere Flächen, bei denen kein Massesignal rankommt. Es gibt ja
die Möglichkeit, Kupferinseln stehen zu lassen (Orphans on), aber ich
möchte  unnötige Kondensatoren auf der Platine eigentlich lieber
vermeiden. Also jede Fläche mit Masse verbinden. Ist es denn möglich,
die irgendwie zusammenzubekommen? Da die Platine ja bereits fertig
geroutet ist, gibt es scheinbar keine Möglichkeit mehr, noch
irgendwelche Signalleitungen zu verlegen. Aber ein Via würde auf den
leeren Flächen ja bereits genügen, ist ja jeweils nur auf einer Seite
leer. Es ist zwar möglich, da ein Via hinzusetzen, aber das wird dann
vom Polygon "umgangen", da es natürlich nicht zum Signal "GND"
gehört. Wie kann ich das ändern?

Ich hoffe, jemand kann mir helfen und bedanke mich schon im Voraus!
Philipp

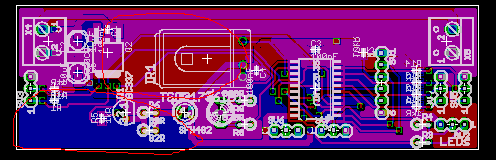

PS: Hab' im Anhang ein Bild des Boards, die betreffenden Flächen sind
eingezeichnet.

Autor: Axel R. (axelr) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
klar gibt es:
Vias an den Stellen setzen, an denen Du auf Layer16 auch Massefläche
haben möchtest. Auf den Stellen, wo kein Kupfer hingelangt ist, sieht
man, das auf Layer1 Kupfer steht. Dann verbindet das Via dann beide
Flächen. Das Via muss genauso heissen, wie deine Massefläche.

AxelR.

Falsches Forum ;-))
http://www.mikrocontroller.net/forum/list-6-1.html

Autor: Philipp Burch (philipp_burch)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aber natürlich, sowas geht natürlich auch über den Namen... Naja, hätte
ich auch draufkommen können.
Danke dir vielmals, dass du mir auch im falschen Forum geantwortet hast
:)

Antwort schreiben
