Stromsensor Beschaltung

Bernhard F. (1atmel2) OP 28.10.2021 19:46 #6862414

Lesenswert?

•

Wie schliesst man folgenden Stromsensor an ?

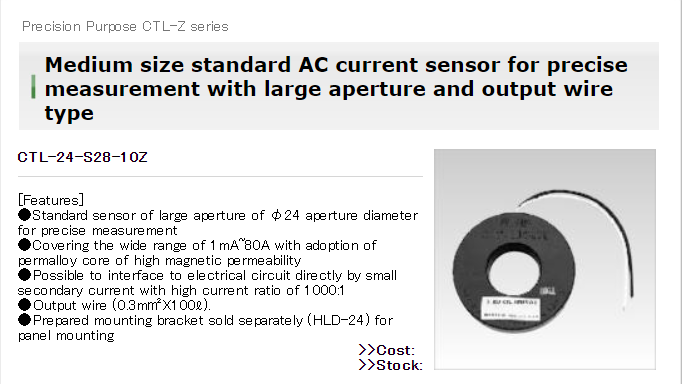

CTL.24.S28.10Z.3
Habe es mit einem Leiter bei 1 Ampere AC probiert, es kommen ca 3 Volt
gemessen mit DMM am Ausgang an, erhoeht man den Strom sinkt die Anzeige
?
Laut Datenblatt kamm man 0.001 - 80 Amp messen. Schliesst man das DMM im
Strombereich an, kommt keine Anzeige.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

H. H. Gast 28.10.2021 19:52 #6862422

Lesenswert?

•

▲
▼

Steht denn im Datenblatt nichts zur Bürde?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

MaWin Gast 28.10.2021 19:52 #6862423

Lesenswert?

•

▲
▼

Bernhard F. schrieb:
> Habe es mit einem Leiter bei 1 Ampere AC probiert, es kommen ca 3 Volt
> gemessen mit DMM am Ausgang an

Aua.

Stromwandeltrafos niemals ohne Last laufen lassen.

Bau einen Brückengleichrichter (aus 1N4148) dran, und zwischen + und -
des Gleichrichters einen 100 Ohm als Messwiderstand. An dem kannst du
dann deine Spannung messen.

Ob 100 Ohm richtig sind, sollte man noch nachschlagen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Stefan F. Gast 28.10.2021 20:03 #6862437

Lesenswert?

•

▲
▼

Das ist ein Stromwandler, du musst messen, wie viel Strom er liefert,
nicht wie viel Volt. Also das Multimeter im "AC Ampere" Bereich
verwenden.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Falk B. (falk) 28.10.2021 21:12 #6862526

Lesenswert?

•

▲
▼

Siehe Stromwandler

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Bernhard F. (1atmel2) OP 29.10.2021 01:40 #6862704

Lesenswert?

•

▲
▼

Vielen Dank an Marwin,
mit dem Gleichrichter aus 1N4148 und 100 Ohm funktioniert es wunderbar,
1mA ca 1mV. Warum darf ein Stromwandler nicht ohne Last betrieben werden
?

P.S. Bin immer wieder fasziniert von der Fachkompetenz in diesem Forum.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Christian S. (roehrenvorheizer) 29.10.2021 04:33 #6862725

Lesenswert?

•

▲
▼

Bernhard F. schrieb:
> P.S. Bin immer wieder fasziniert von der Fachkompetenz in diesem Forum.

Um die "Fachkorpulenz" mal auszuspielen.

Was Du wissen wolltest wird hier gleich zu Anfang schön erklärt:
https://www.mikrocontroller.net/articles/Stromwandler


mfG

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Stefan F. Gast 29.10.2021 08:47 #6862794

Lesenswert?

•

▲
▼

Bernhard F. schrieb:
> Warum darf ein Stromwandler nicht ohne Last betrieben werden?

Weil die Spannung ohne Last sehr hoch werden kann. Theoretisch so hoch,
dass die Isolation der Spule im Wandler durchschlägt.

KFZ Mechaniker kennen den gleichen Effekt bei Lichtmaschinen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
