Simulation eines Dreieckgenerators

[Konrad B. (atmel)]

Halllo,
ich habe bei der Simulation eines Dreiecksgenerators mit LTspice
Probleme.
Die Simulation findet keine Ende, woran kann das liegen.
Die Schaltung habe ich auf einer Platine aufgebaut, die funktioniert.
Vielleicht liegt's am Spice Model  oder an der Einstellung von LTspice.

Beachte: Die 10meg Ohm Widerstände gehören nicht dazu.
Zugefügt zwecks Simulation, bringt aber nichts!!!!

Schaltung im Anhang.

[H. H. (Gast)]

Du hast die externen Modelle vergessen.

[Michael M. (Firma: Autotronic) (michael_metzer)]

Konrad B. schrieb:
> Schaltung im Anhang.

Ich sehe nur Zahlen.

[c-hater (Gast)]

Michael M. schrieb:

> Ich sehe nur Zahlen.

Tja, dann mußt du vielleicht mal LTSpice installieren und das File damit
öffnen...

Es war ja schließlich sogar vom TO vorbildlich explizit angegeben, dass
es sich um eine LTSpice-Simulation handelt.

Nur Vollidioten ziehen daraus nicht die richtigen Schlüsse. Sieht
konkret nach einem Schmierfone-Fetischisten aus. Passt also soweit...

[Klaus R. (klara)]

Konrad B. schrieb:
> Die Simulation findet keine Ende, woran kann das liegen.

Bei einem Dreieck könnte es ein Konvergenz-Problem sein. Helmut
Sennewald hat im nachstehenden Link ein systematisches Vorgehen
vorgestellt.

Beitrag "Re: PSpice Option in LTSpice!"

mfg klaus

[H. H. (Gast)]

Oder er versorgt die Schmitttrigger mit 5V, statt 12V.

[Forist (Gast)]

Michael M. schrieb:

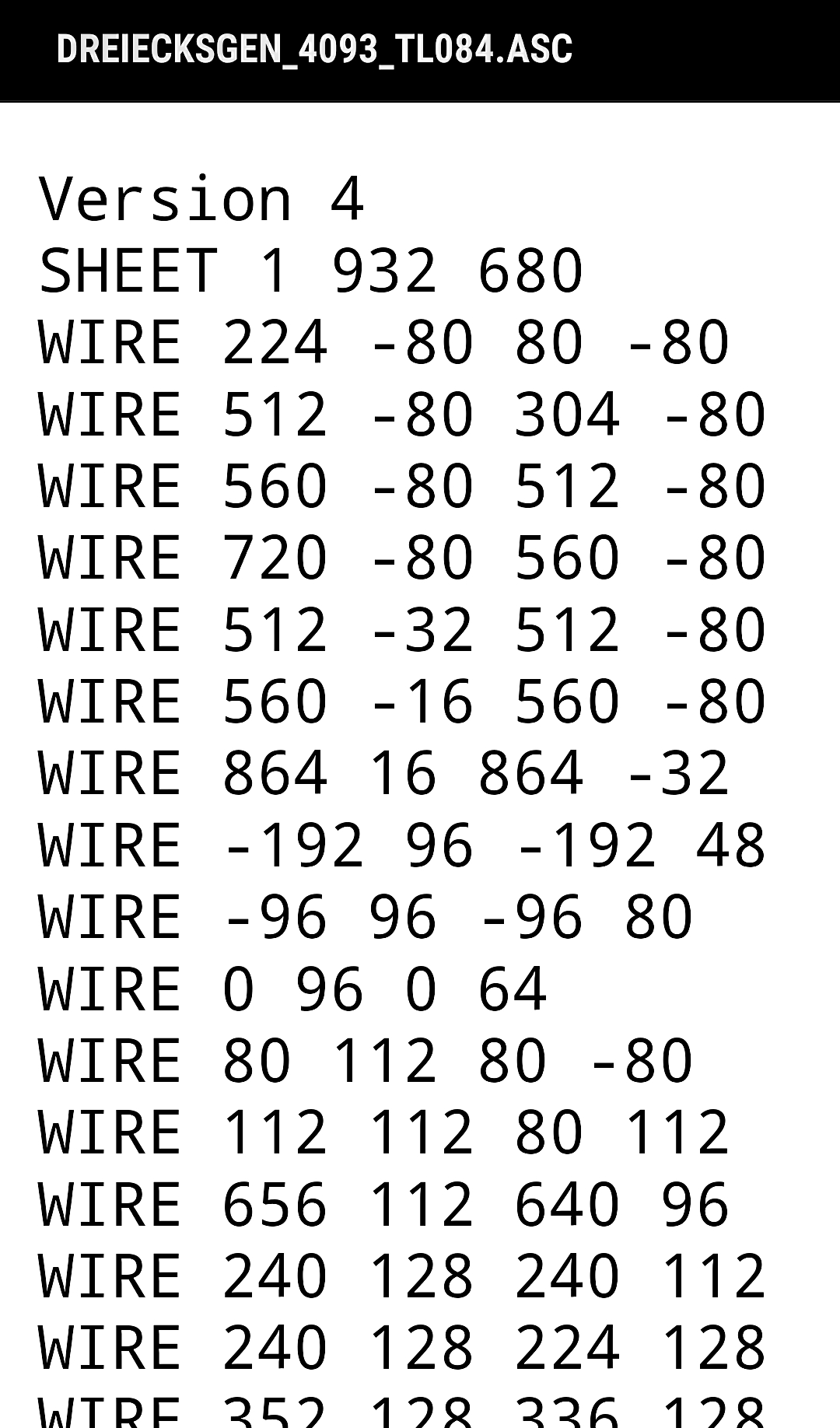

> 20211214_200827.jpg
> 430 KB
>
>> Schaltung im Anhang.
>
> Ich sehe nur Zahlen.

Wenn du die nicht verstehst, bist du hier vielleicht falsch. Das ist ein
Schaltplan.

Mit dem Textverständnis scheint es bei dir nicht weit her zu sein.
Spätestens, wenn eine Datei mit den paar Zahlen 430kB benötigt, sollte
man sich mal über das Datenformat Gedanken machen. Der Hinweis auf die
Bildformate darfst du gerne einfach befolgen, wenn du ihn schon
nicht verstehst.

[Michael M. (michaelm)]

Forist schrieb:
> .... Das ist ein Schaltplan. ....

Nicht wirklich...
Ein Schaltplan könnte man kurzerhand mit der Druckfunktion darstellen;
dann wüsste jeder Mitleser Bescheid, worum es geht. ;-) Es ist einzig
die Faulheit des Fragestellers...

Nicht jeder von uns interessierten Lesenden hat LTspice zur Verfügung.
;-)

[Yalu X. (yalu) (Moderator)]

Michael M. schrieb:
> Ein Schaltplan könnte man kurzerhand mit der Druckfunktion darstellen;
> dann wüsste jeder Mitleser Bescheid, worum es geht. ;-) Es ist einzig
> die Faulheit des Fragestellers...

Da es hier nicht primär um die Schaltung an sich, sondern um ein Problem
mit deren Simulation auf LTspice geht, ist es völlig richtig, sie als
LTspice-Datei zu posten, damit Helfende das Problem ohne großen Aufwand
nachvollziehen können.

Wer kein LTspice hat, sieht die Schaltung zwar nicht, wird sich aber
auch kaum sinnvoll an der Diskussion beteiligen können.

[Bernd (Gast)]

Kannst Du evtl. noch Deine Symbole für TL084 und CD4093B bereitstellen?

[H. H. (Gast)]

Da sich der TE nicht meldet, hab ich mal sein Machwerk repariert.

[Klaus R. (klara)]

H. H. schrieb:
> Da sich der TE nicht meldet, hab ich mal sein Machwerk repariert.

Gut gemacht. Und wo lag das eigentliche Problem des TO?
mfg Klaus

[H. H. (Gast)]

Klaus R. schrieb:
> H. H. schrieb:
>> Da sich der TE nicht meldet, hab ich mal sein Machwerk repariert.
>
> Gut gemacht. Und wo lag das eigentliche Problem des TO?
> mfg Klaus

Vermutlich 5V Betriebsspannung der Schmitttrigger.
