50ns Delay mit STM32H7

Interrupt und Timer verwenden.....

Das einspringen und ausspringen aus dem Interrupt bringt aber auch
wieder viele (erst einmal unbekannte) Cycles...

Stefan ⛄ F. schrieb:
> keine Timer-Interrupts handhaben können.

Wiso den Puls direkt als Timer Start und dann per Timerinterrupt den
Rest abarbeiten.
Lässt sich exakt 50nS Resalisieren glaube etwa Count auf 2, der Rest des
Delay wird vom Interrupt selber gebraucht.
Am ende des Interrupts Timer wieder zurücksetzen und auf nächsten Start
warten.
Timercklock auf 200MHz setzen.

Gerald M. schrieb:
> Das einspringen und ausspringen aus dem Interrupt...
Die Rutine selbst im Interrupt setzen die Zeit ist dann genau im
Datenblatt des µC Definiert.

Wenn der µC DMA unterstützt könnte man dies sogar per DMA lösen, mache
ich gerne beim TI so ;-)
Brauche dazu 2 DMA Kanäle und die CPU kann friedlich weiter schlafen ;-)

Stefan ⛄ F. schrieb:
> Taktzyklen nötig sind, bis darin die
> erste Zeile von deinem eigenen C-Quelltext ausgeführt wird.

Das braucht mir zu viel zeit, da ich nichts zeitkritisches in C
Programmiere wenn ich es vermeiden kann....
Laut Datenblatt (wobei ja der Genaue µC Typ nicht bekannt)
Sollte es so grad Passen wenn der erste Befehl im Interrupt die Abfrage
bzw setzen ist.

Stefan ⛄ F. schrieb:
> bis nach einem Interrupt die ISR

Habe gelesen 4 Taktcyclen? deshalb ja auf 2 Zählen (0+1)...

A. B, schrieb:
> Schreibzugriff zum Aktivieren von CS zweimal auszuführen oder alternativ
> den Lesezugriff aufs MISO-Bit zweimal (und das erste Resultat zu
> verwerfen)

Das finde ich schon einmal nicht schlecht und noch übersichtlich in
einer Funktion unterzubringen.
Was mir noch einfallen würde, ich weiß bei einem Stm32F4 gab es einen
Counter der dauerhaft mitgezählt hat. Der H7 (übrigens ist meiner der
Stm32H753 ) hat das bestimmt auch. Hier könnte ich mir als einfach den
Timerwert merken und dann in einer Schleife vergleichen bis ich 10 Takte
gewartet habe. Wenn ich das durchdenke habe ich allerdings das Problem,
dass ich nicht auf "gleich" gehen würde, sondern auf "größer gleich" da
ich auch hier vermutlich nicht in jedem Takt vergleiche sondern auch
wieder springen muss. Wenn es aber Sau blöd läuft, und der Timer gerade
überläuft, kann es passieren dass ich ewig warte (Beispiel: Timer läuft
bei 1000 über, bei 989 nehme ich den Wert und weiß dass ich bis 999
warten muss. Ich vergleiche bei 998 und springe noch einmal hoch in der
Schleife. Bis ich wieder vergleiche ist der Timer bei 0, also muss ich
weiter warten bis der Timer wieder >= 999 ist). Hier würde eine
"rettende Logik" vermutlich auch viele Takte fressen...

Das hier könnte gehen:

1

void delay_ns(uint32_t ns) {

2

  volatile uint32_t cycles = ((SystemCoreClock/1000000L)*ns)/1000;

3

  volatile uint32_t start = DWT->CYCCNT;

4

  do  {

5

  } while(DWT->CYCCNT - start < cycles);

Vermutlich auch einige Zyklen zu viel, aber ca. sollte das passen.

Ja klar, bin drauf gekommen und deshalb hab ich es ja danach geschrieben
:)

ist ja schon zur Compile-Zeit bekannt. Von daher sollte das gar nicht
auf dem Mikrocontroller gerechnet werden.

Rudolph schrieb:
> Was von den beiden denn nun?

Steht doch unmissverständlich da. Was in Datenblatt steht sind 50ns und
dass ich entsprechend mindestens 50ns warten muss, aber auch mit 60ns
zufrieden bin, aber nicht mit beispielsweise 2000ns.

Kurt schrieb:
> Wie im richtigen Leben: Geiz spart ein bisschen, die Vermeidung
> unnötiger Ausgaben spart meist viel mehr!

Wie gesagt, ich kenne das, finde das nur optisch nicht schön. Wenn man
wenigstens eine Art "Inline Schleife" machen könnte die der Compiler
dann in 10x NOP interpretiert.

Trotz allem (und da ich den Rest des Programms nicht kenne).

Wen du willst, das es immer funktioniert, pack die SPI selbst in ein IRQ
oder via DMA.
Sonnst kann es dir passieren, das es entweder immer deutlich über 50ns
Dauert oder halt eben mal nur 40ns.
Cortex CPU können mit unter, durch all die Eigenheiten die [foobar]
schon erwähnte, sehr unterschiedlich auf Loops und/oder NOP reagieren,
je nach dem was sie gerade zu tun haben.
Ein
yesitsme schrieb:
> delay_ns()
kann Funktionieren, muss aber nicht, das ist stark Kompiler und deren
Einstellung abhängig, sprich man kann auf die Nase Fallen.

Wie ich schon weiter oben erwähnte, und auch [foobar] schon bestätigte,
Je nach Rest des Programms und ev. verwendete Library's, kann dir sonst
ein IRQ oder DMA, oder sogar der CPU Cache, in die "Suppe Spucken".
Dann sind die Delay nur noch Willkürlich.

Wenn du deine SPI über DMA Lösen kannst, ist dies die sicherste Methode,
den der DMA wird erst ausgelöst, wenn die SPI-USI auch tatsächlich
bereit ist.
Ein Delay, kann nicht kontrollieren ob nicht gerade ein SPI Transver
stattfindet. ein DMA wird durch die SPI-USI/Timer ausgelöst und zwar
erst wenn sie Bereit ist bzw. Zeit abgelaufen ist.
Als kleine Ausschweifung(nur etwas [OT])
Ich habe in MSP von TI Video aufbau implementiert die ja sehr Zeitgenau
sein müssen, diese realisiere ich alleinig durch Timer, DMA und IRQ, und
über [3 USCI (RGB)/1 USCI (Monochrom)] das heißt, die CPU kann andere
Dinge erledigen oder Schlafen, bis eine Änderung des Videospeichers
anliegt. und durch die besondere Eigenheit der MSP TI µC im
Interleave-DMA-Mode, wird es niemals Rauschen, oder sonstige Störungen
im Bild geben.
Würde ich dies mit Delay realisieren, hätte die CPU kaum noch Zeit etwas
zu "rechnen" und immer mal wieder Artefakte wären im Bild sichtbar
Ganz zu schweigen von extrem mehr Stromverbrauch.
[/OT]

Wie schon gesagt, wir kennen weder was dein "Geheimes Programm" alles
Kann, muss, oder soll.
Genau so wenig wie Welchen µC du verwendest.
Deshalb ist eine Delay, für mich nicht zu empfehlen weil absolut
Unbekanntes Resultat.
...oder auch völliger Schuss ins Blaue....

Aber jeder wie er mag.
73 55

Gerald M. schrieb:
> Konkret muss ich ein IC am SPI über den CS "abfragen" ob Daten
> vorliegen.

Nenne doch einfach mal den streng geheimen IC oder verlinke das
Datenblatt.
Wie oft muß der IC abgefragt werden? Ist dazu die CS-Flanke nötig oder
kann man nicht einfach CS aktiv lassen und per Interrupt die MISO-Flanke
auswerten?

Gerne kann ich den IC nennen, typischerweise wird darauf aber nicht
eingegangen:
ADS1261
Davon hängen mehrere (mit teils verschiedener Samplerate) am SPI und
werden via DMA bedient. Die haben zwar eigene DataReady-Pins, doch da
diese Funktion auch über MISO abgebildet werden kann und die Pins knapp
waren, wurden diese nicht verbunden.

Servus,                               ____
Ich sehe DOUT ist kombiniert mit DOUT/DRDY

Dan nutze doch das grad aus um ein ¯¯\__ Interrupt auszulösen?

Das schreit ja förmlich danach den IRQ zu nutzen.

Gehe davon aus dass alle am Selben SPI-BUS liegen, Ist dem so?

Ja, alle an einem SPI Kanal, deswegen kann ich keinen Interrupt nutzen,
denn ich muss vorher ja mit dem CS den Baustein auswählen. DRDY liegt
nur auf MISO/DOUT wenn der CS low ist. Und das geht natürlich immer nur
für einen IC, sonst treiben mehrere ICs die gleiche Leitung.

Gerald M. schrieb:
> ADS1261

Wie schnell läßt Du ihn denn wandeln, daß Du es so eilig hast?
Man kann auch einfach die Wandlerzeit per Timer abwarten + 2% bei
internem Takt.
Wo kaufst Du den überhaupt, ich hab da nur sehr lange Lieferzeiten
(>2023) gesehen.

Sind dafür nicht gerade die MSSI Bits im Register SPI_CFG2 da ?

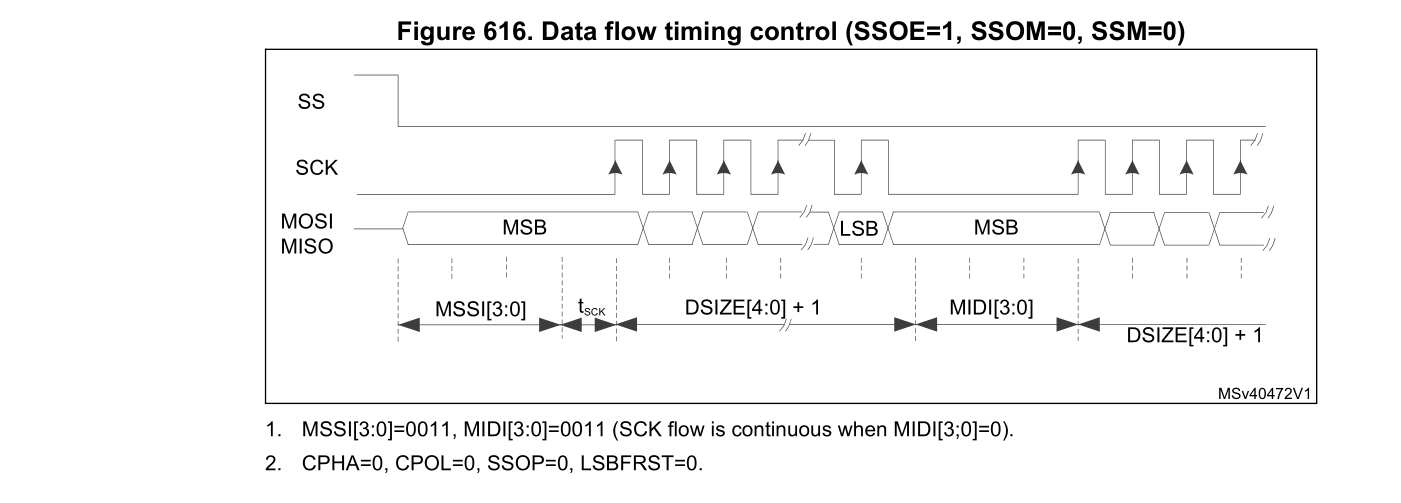

Das Bild ist aus dem Ref-Manual Seite 2140.

Peter D. schrieb:
> Wo kaufst Du den überhaupt, ich hab da nur sehr lange Lieferzeiten
> (>2023) gesehen.

Es gab mal eine Zeit, da konnte man, einfach so, nicht abgekündigte
Bauteile kaufen (in diesem Fall Oktober 2020). Da habe ich ein paar
Waagen als Geschenk gebaut. Da der ADS1261 gerade noch so handlötbar
ist, habe ich sicherheitshalber ein paar mehr bestellt. Da ich keinen
kaputt gemacht habe, habe ich jetzt welche übrig und für meine
Espressomaschine (Messung des Gewichts des Abtropfblechs, und damit die
Menge Espresso) eingeplant.

Peter D. schrieb:
> Wie schnell läßt Du ihn denn wandeln, daß Du es so eilig hast?

Das muss ich noch schauen, momentan 50SPS. Ich habe es grundsätzlich ja
nicht eilig, deswegen habe ich ja den Stm32H7 ausgesucht, damit ich
nicht jeden Takt sparen muss. Und die 10x NOPs tun mir auch nicht weh,
ich find es halt einfach nicht so hübsch und dachte da muss es etwas
besseres geben.
Natürlich möchte ich so wenig Zeit warten wie möglich und im Notfall
setze ich den Pin, dann mache ich etwas anderes, und dann prüfe ich.
Aber auch das finde ich nicht so schön, weil dann alles
auseinandergerissen wird, und in zwei Monaten frage ich mich, warum ich
mitten im Code einen Pin setze. Dann lese ich das Kommentar, und frage
mich ob ich das nicht hätte besser machen können.

Hans-Georg L. schrieb:
> Sind dafür nicht gerade die MSSI Bits im Register SPI_CFG2 da ?

Wenn ich die Register über SPI abfrage, habe ich natürlich schon lange
CS gesetzt und hätte damit schon die Antwort auf meine Frage, bevor ich
das erste Bit raus clocke.

m.n. schrieb:
> Soviele Experten und soviel Unsinniges Zeug.

Das wurde so ähnlich ja auch schon angeführt, also dass die Pins
deutlich langsamen als die Systemclock sind, und dass es vermutlich
reicht, einfach den Pin zu setzen und direkt danach den anderen Pin
einzulesen.

Gerald M. schrieb:
> ich find es halt einfach nicht so hübsch und dachte da muss es etwas
> besseres geben.

Ich mach das immer so, daß ein Timerinterrupt wartet, bis eine Messung
garantiert fertig ist. Dann liest er das Ergebnis ein, schaltet den
Eingangs-MUX eins weiter und startet den ADC erneut. Ich hab also ein
Array, wo für jeden benutzten Eingang das neueste Ergebnis liegt. Die
Mainloop kann es verarbeiten, wann sie Lust dazu hat.

Kurt schrieb:
> 50 ns Delay sind 10 Taktzyklen 200 MHz.
>
> Was willste in den 10 Takten machen?
> - Register wiederherstellen, Rücksprung ausführen,
> - neuen Einsprung machen, Register sichern,
> - Wert lesen... (Register wiederherstellen, Rücksprung ausführen)
>
> Das sind vielleicht 11...75 hektisch-nutzlose µC-Takte mit 1...65 Takten
> Zeitverschwendung, während du das auch ganz entspannt mit exakt (!) 10
> nutzlosen NOP-Takten aussitzen kannst.

"exakt" ist ein wenig übertrieben, jedenfalls bei den Cortex-M.
ARM meint dazu (beim M7 und auch beim M0):

1

NOP does nothing. NOP is not necessarily a time-consuming NOP.

2

The processor might remove it from the pipeline before it reaches

3

the execution stage.

https://developer.arm.com/documentation/dui0646/a/The-Cortex-M7-Instruction-Set/Miscellaneous-instructions/NOP

Gerald M. schrieb:
 Hans-Georg L. schrieb:
>> Sind dafür nicht gerade die MSSI Bits im Register SPI_CFG2 da ?
>
> Wenn ich die Register über SPI abfrage, habe ich natürlich schon lange
> CS gesetzt und hätte damit schon die Antwort auf meine Frage, bevor ich
> das erste Bit raus clocke.
>
Dazu müsstes du auch die slave select pins verwenden und die über die
alternate functions auf deine slaves umschalten. Kommt aber darauf an
welche Spi, wie viel Slaves du hast und welches Gehäuse dein H7 hat.
Dann steuert die SPI Hardware dein CS und du kannst von 0 .. 15
Spi-Takte Pause einlegen.  Oder wenn es geht ein externer CS
Multiplexer.


ps. Die H7 haben doch 6 Spi kannst du da nicht jedem Slave eine eigene
spendieren. Ich nehm es zurück, du willst ja pins sparen ;-)

Hans-Georg L. schrieb:
> Dazu müsstes du auch die slave select pins verwenden und die über die
> alternate functions auf deine slaves umschalten.

Ich benutze die CS einfach als GPIO

Hans-Georg L. schrieb:
> Die H7 haben doch 6 Spi kannst du da nicht jedem Slave eine eigene
> spendieren. Ich nehm es zurück, du willst ja pins sparen ;-)

Nicht, dass ich mich rechtfertigen müsste, aber ich will keine Pins

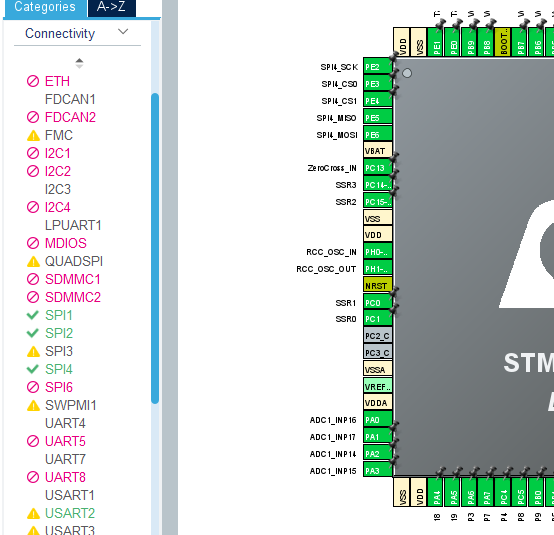

sparen, ich muss. Anbei mal ein Bild aus CubeMX.

mIstA schrieb:
> Jetzt werd ich aber neugierig: ein 100-Beiner und Dir werden die Pins
> knapp? Was soll denn die Espressomaschine alles können? Ein Tänzchen
> darbieten? Den Kaffe selbst einkaufen und servieren?

Ich erkenne hier durchaus den sarakstischen Unterton, aber es gibt eben
auch Leute, die Dinge aus Spaß machen, welche nicht nur aus einer
PID-Lib und PWM-Lib aus in der Arduino-IDE bestehen.

Schaltplan ist anbei,
außerdem:

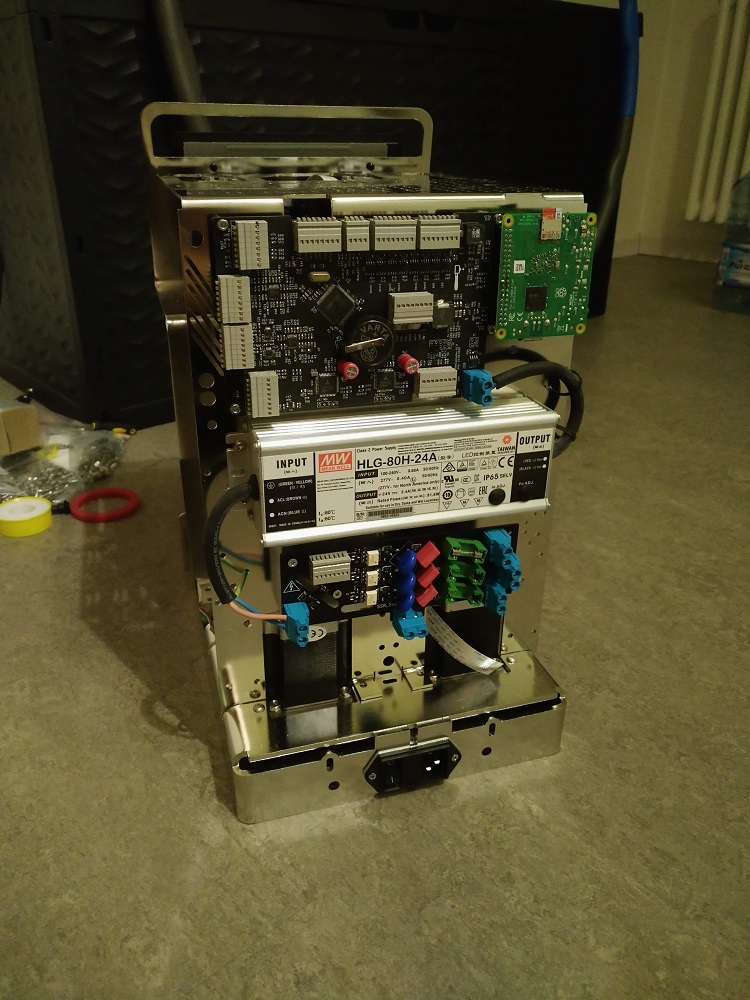

- Bild von der Elektronik

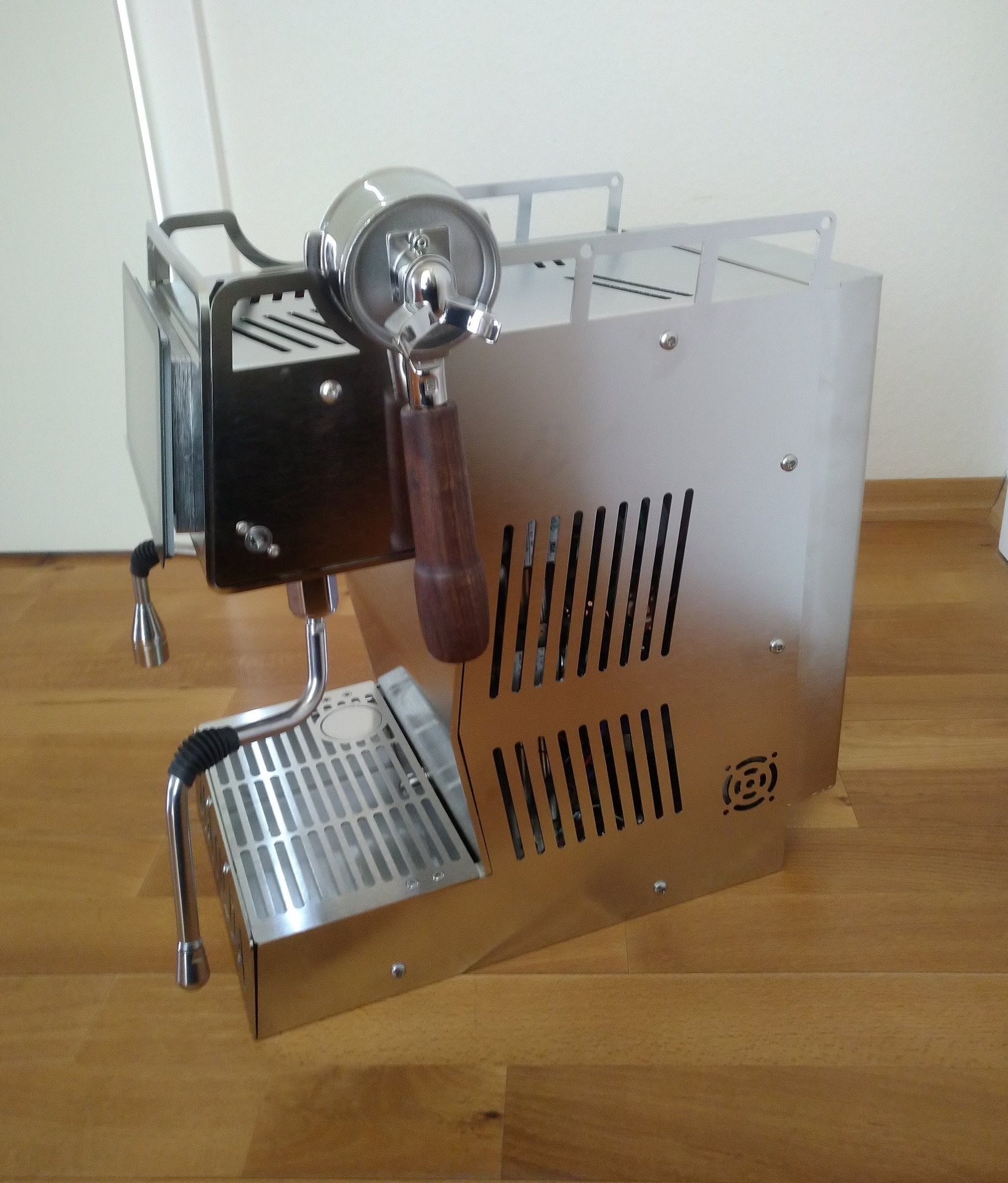

- Bild von der "fertigen" Maschine

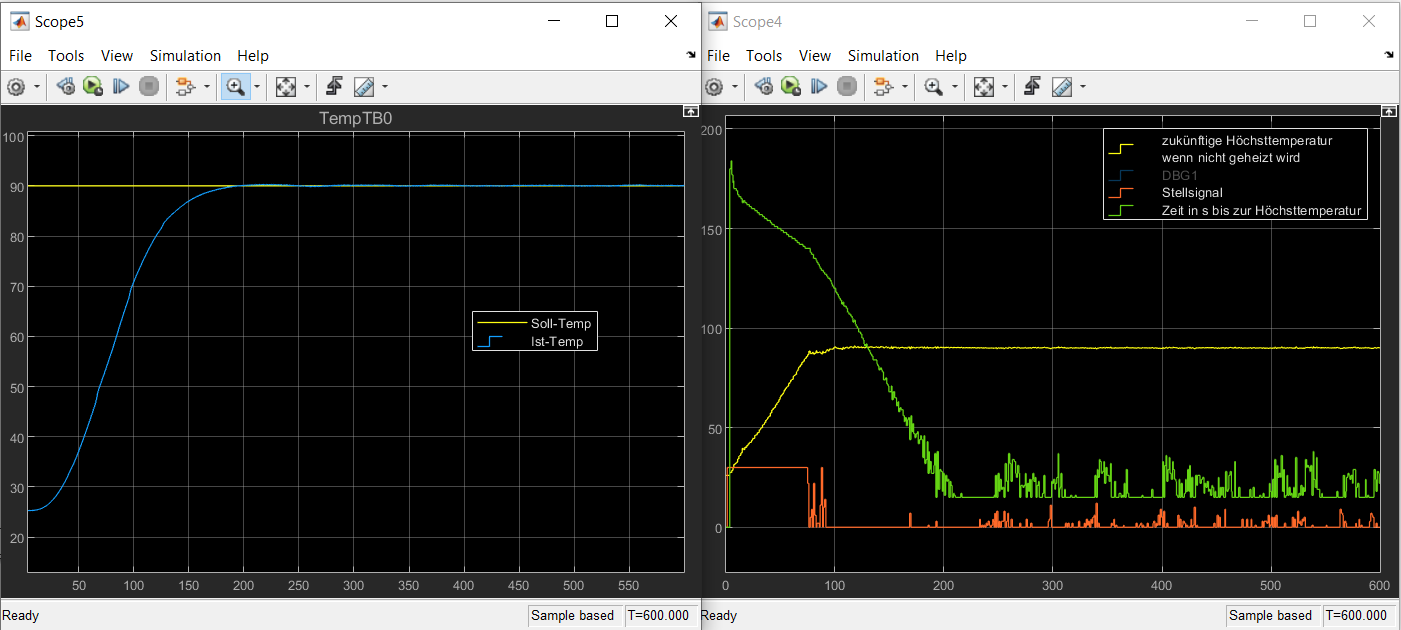

- Bild von der Regelung eines Thermoblocks durch eine "Modell Predictive
Control" welche auf dem Mikrocontroller läuft, in Matlab aufgenommen
(durch einen TCP/IP Server der auf der Maschine läuft).

Hier ein frühes Video wie der Aufbau ganz am Anfang geplant war:
https://www.youtube.com/watch?v=uOMLxQwiOoQ

Man erkennt hoffentlich, dass hier keine "klassische" Vibrationspumpe
oder Rotationspumpe benutzt wird, sondern ein noch klassischerer Kolben,
nur eben durch Motor und Spindel angetrieben, so dass man eine sehr gute
Fluss und Druck Regelung hat.
Vielleicht sieht man auch jetzt wo die ganzen Pins hingehen und warum
ich nicht überal eigene SPI-Kanäle verwenden kann.

Gerald M. schrieb:
> warum
> ich nicht überal eigene SPI-Kanäle verwenden kann.

24V Lasten schalte ich gerne mit einem TPIC6B595, macht auch das Layout
einfacher.
Die vielen 24Bit-ADCs sehe ich aber nirgends, wären auch für diese
Anwendung völlig oversized.

Peter D. schrieb:
> 24V Lasten schalte ich gerne mit einem TPIC6B595, macht auch das Layout
> einfacher.

Ich sage ja nicht, dass der Schaltplan perfekt ist, in dem Fall haben
die Ventile allerdings 8W, weshalb der IC nicht geeignet wäre
(ungeachtet dessen, dass es vermutlich andere gibt die das können).

Peter D. schrieb:
> Die vielen 24Bit-ADCs sehe ich aber nirgends, wären auch für diese
> Anwendung völlig oversized.

Wie gesagt, die hatte ich eben noch aus einem anderen Projekt übrig. Im
Schaltplan sind sie noch falsch benannt, die werden nur über einen
Header angeschlossen. Die Platine mit dem IC wird direkt auf die
Wägezellen geschraubt, so habe ich nur eine kurze analoge Strecke, das
Signal wird von dort digital übertragen.
So oversized sind sie übrigens nicht. Ich messe damit die komplette
Abtropfschale (Wägezelle bis 3kg) und würde am liebsten einzelne Tropfen
detektieren (0.05g) was einer Auflösung von 16 bit entspricht (ein
Tropfen = ein Bit). Von daher wären >20 Bit nicht schlecht, und dann
kann ich eben gleich den nehmen.
Der erste Tropfen ist wichtig, weil damit der Start der Extraktion
bestimmt wird. Alternativ kann ich natürlich auch die Kamera benutzen,
welche von oben auf die Tasse gerichtet ist, und mit einem Filter oder
einer tranierten KI den ersten Tropfen erkennen. Das habe ich aber noch
nicht getan.
