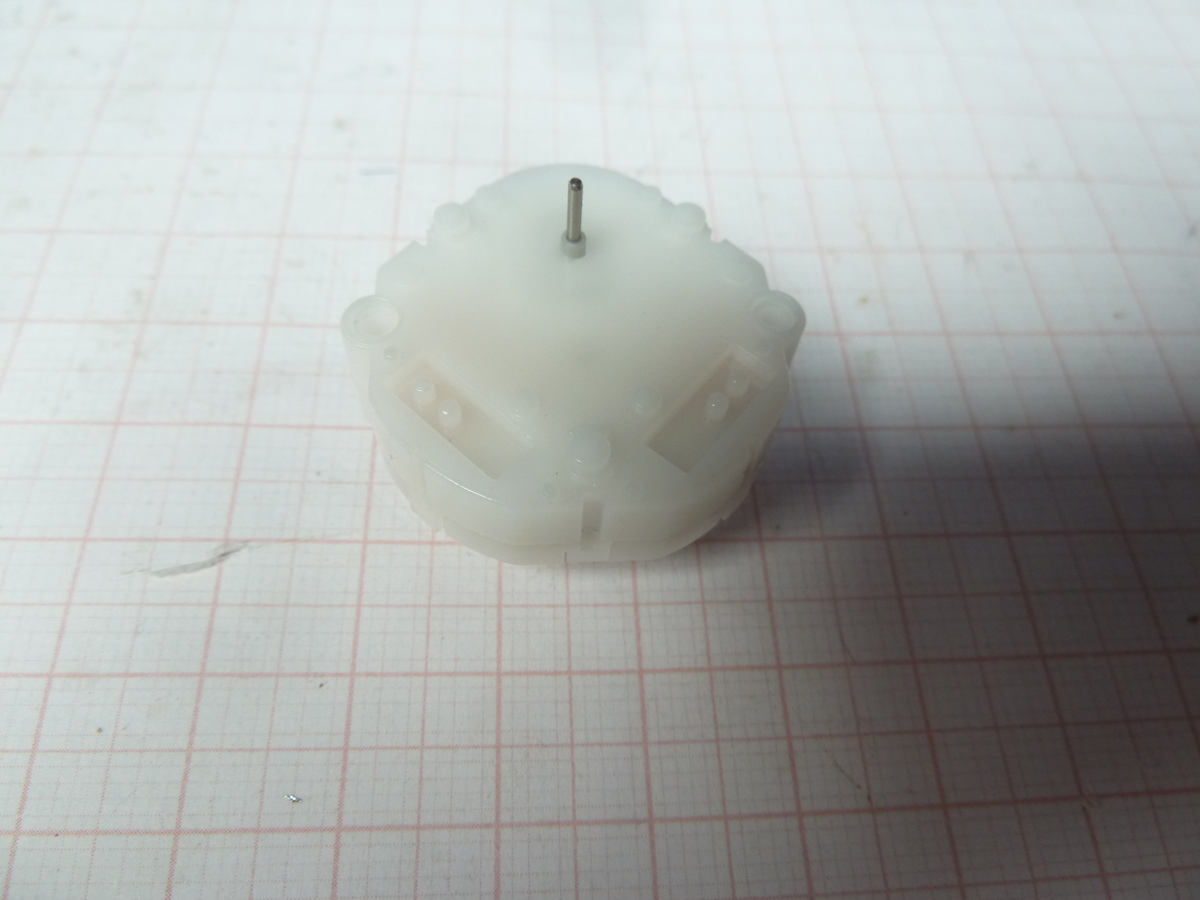

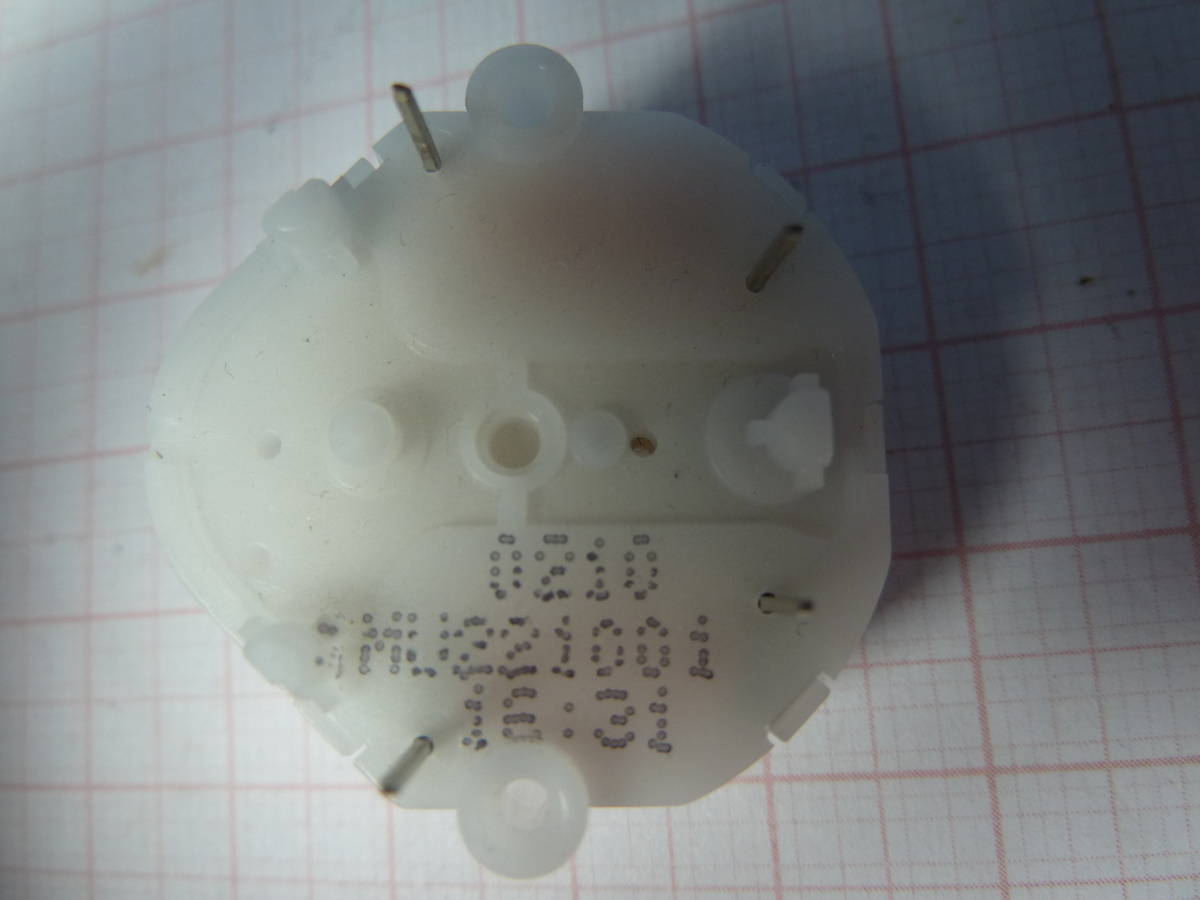

[V] Schrittmotoren für KFZ Instrumente

Hallo Alexander,

Hier ein paar Informationen zu dieser Art von Schrittmotor:

Es gibt auf eBay auch die poulären X25.168
Dafür gibt es eine Arduino Lib von Switec.

Obwohl sich die folgenden Informationen speziell auf die X25 Reihe
beziehen, dürfte dieser Motor hier einigermaßen artverwandt sein.

Ich kann jetzt nur für die X25er sprechen. Diese haben eine Interne
Übersetzung von 180:1. das heisst für eine volle Umdrehung (ohne den
mechanischen internen Anschlag zu berücksichtigen) muß der Motor 1080
Schritte durchführen. Der Motor kann man normal oder mit Micro-Schritten
steuern. Der X25 braucht sechs Schritte für eine interne Motorumdrehung
und funktioniert auf Basis des selben Prinzips wie die
Uhrwerkschrittmotoren mit nur zwei Schritten. Der X25 hat zwei bi-polare
Wicklungen und kann auf Grund des geringen Stromverbrauchs direkt von 5
CMOS LOGIK Ausgängen oder uC Pins betrieben werden. Schutzdioden gegen
Vdd auf Vss empfehlen sich zur Unterdrückung von induktiven
Überschwingern. (siehe Datenblätter und App Notes).
Den internen mechanischen Stop kann man durch ausbrechen einer Nase
entfernen. In Anzeigeanwendungen ist der allerdings nützlich um den
mechanischen Nullpunkt des Zeigers zu setzen.

https://www.adafruit.com/product/2424

Ich baute vor ein paar Jahren ein Meßinstrument mit einen solchen Motor,
den ich übrigens hier vorstellte:
Beitrag "Ein Füllstandmesser auf Einperlungsbasis"

Falls es hilft, hier Informationen die mir damals behilflich waren:
https://guy.carpenter.id.au/gaugette/resources/mcr/2010410104720473.pdf
https://github.com/clearwater/SwitecX25
https://guy.carpenter.id.au/gaugette/resources/

https://www.youtube.com/watch?v=uoYb8wf7qus
https://www.youtube.com/watch?v=kY2yiKImWJE

Gruß,
Gerhard

Hallo Gerhard,

vielen Dank, dass Du Dir die Zeit genommen hast, um Deine Informationen
hier zu posten. Das hilft mir auf jeden Fall weiter und wahrscheinlich
den meisten anderen Usern, die an dem Verbau eines solchen Schrittmotors
interessiert sind, ebenfalls.
Übrigens: interessantes Projekt, das Du da hast. Ich muss mir heute mal
die Zeit nehmen, mir das mal genauer anzuschauen.

Wie gesagt, vielen Dank nochmals und einen schönen Sonntag!

Viele Grüße
Alexander

Alexander W. schrieb:
> Hallo Gerhard,
>
> vielen Dank, dass Du Dir die Zeit genommen hast, um Deine Informationen
> hier zu posten. Das hilft mir auf jeden Fall weiter und wahrscheinlich
> den meisten anderen Usern, die an dem Verbau eines solchen Schrittmotors
> interessiert sind, ebenfalls.
> Übrigens: interessantes Projekt, das Du da hast. Ich muss mir heute mal
> die Zeit nehmen, mir das mal genauer anzuschauen.
>
> Wie gesagt, vielen Dank nochmals und einen schönen Sonntag!
>
> Viele Grüße
> Alexander

Hallo Alexander,

"The pleasure was all mine" wie man hier sagt. Freut mich sehr.

Diese niedlichen Schrittmotoren sind wirklich dankbares Spielzeug für
Geeks:-)

Gruß,
Gerhard

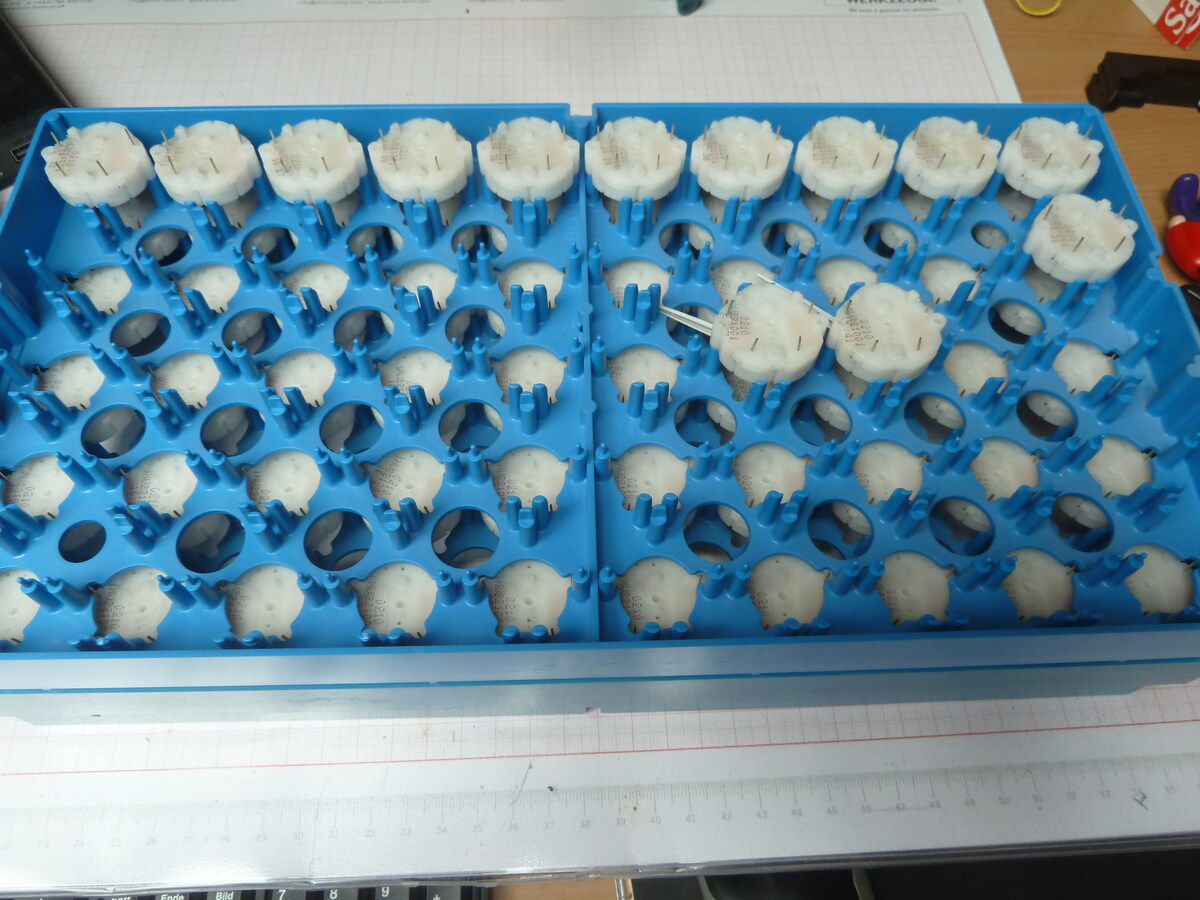

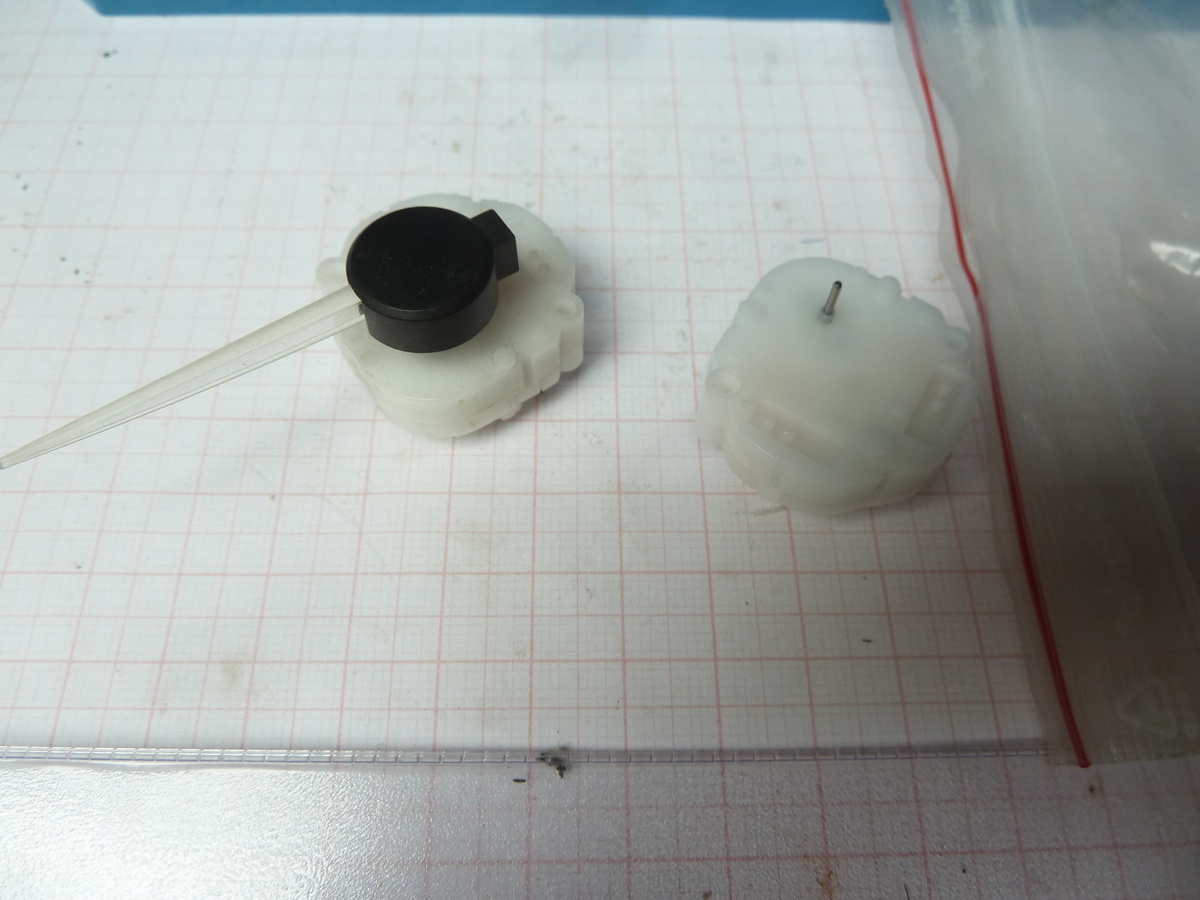

Die Zeiger sind alle weg, Schrittmotoren sind noch welche da!

Moin,

Hat schon jemand einen Schrittmotor vom Alexander ausprobiert? Ein
Erfahrungsbericht würde mich interessieren.

Wenn ja, würde mich interessieren inwieweit sie mit den X25 Typen
übereinstimmen (Schrittanzahl per kompletter Umdrehung). Auch nutzbare
Wicklungsspannung wäre interessant zu wissen. Hat jemand schon zufällig
ein Datenblatt gefunden?

Gerhard

@ Jens R. (tmaniac):

Ich habe Dir gestern auf Deine PN geantwortet. Falls Du nichts bekommen
hast, gib mir bitte nochmals kurz Bescheid oder poste es hier.

Viele Grüße
Alexander
