Blockschaltbild Mikrocontroller

[Dennis S. (dennis_s599)]

Wie lautet das Blockschaltbild von diesem Mikrocontroller?

[H. H. (Gast)]

Findest du auf Seite 2 des Datenblatts.

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Dennis S. schrieb:
> Wie lautet das Blockschaltbild von diesem Mikrocontroller?

Ist das ein Witz? Das ist der vermutlich am meisten benutzte
Mikrocontroller der Welt aus der MCS51 Familie:
https://datasheetspdf.com/pdf/526608/IntelCorporation/MCS51/1
http://web.mit.edu/6.115/www/document/8051.pdf

[Wolfgang (Gast)]

Dennis S. schrieb:
> Wie lautet das Blockschaltbild von diesem Mikrocontroller?

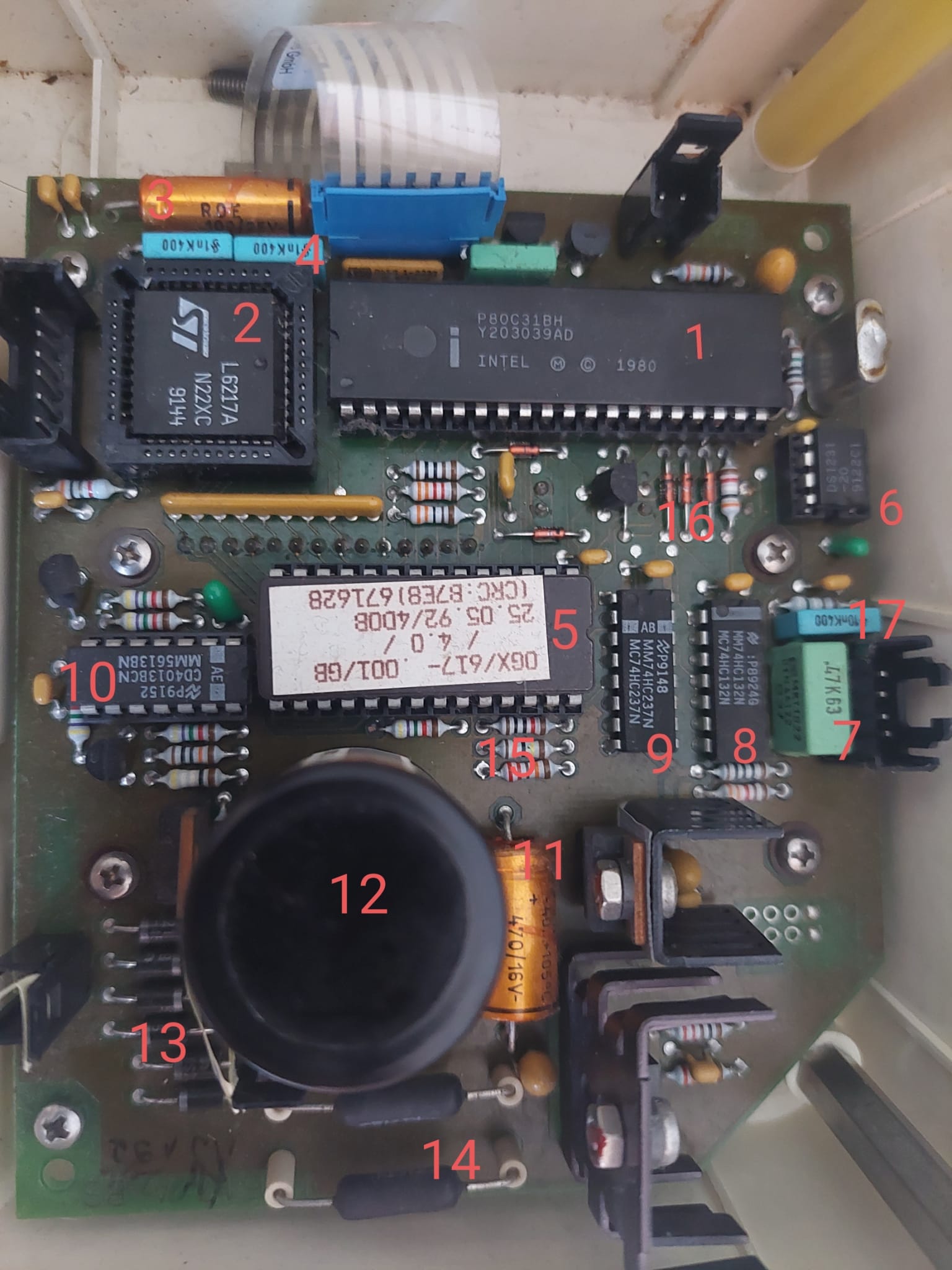

Der Mikrocontroller auf deinem Foto ist der mit '1' bezeichnete P80C31.

[W.S. (Gast)]

Dennis S. schrieb:
> Wie lautet das Blockschaltbild von diesem Mikrocontroller?

Es lautet nicht. Blockschaltbilder sind stumm und nur zum Angucken da.
Also nichts für das Ohr, sondern etwas für's Auge.

W.S.

[Jobst M. (jobstens-de)]

Dennis S. schrieb:
> Wie lautet das Blockschaltbild von diesem Mikrocontroller?

Was will man denn damit, wenn man nicht einmal dazu in der Lage ist, es
sich selbst zu beschaffen? Das Blockschaltbild alleine nützt Dir nämlich
gar nichts. Und da wo sich alle Informationen befinden, die Du zum
Umgang mit dem Ding benötigst, findest Du auch das Blockschaltbild.

Und wenn es Dich eigentlich gar nicht interessiert: Dies ist nicht
Hausaufgaben.de


Gruß
Jobst

[Peter D. (peda)]

Da fehlt ja das Adreßlatch (74HC573).
Ich hatte früher mal einige EPROM mit internem Adreßlatch, M87C257.

[Kutte R. (kutte)]

Peter D. schrieb:
> Adreßlatch

Adreßlatch >> address latch

[Kurt (Gast)]

Das Blockschaltbild findet man unter
"Bei Null Ahnung: Pfoten weg!"

Noch Fragen?
