Hallo zusammen,

ich habe aus einer alten Dbox2 ein LCD Display rausgebaut
und würde es gerne betreiben, jedoch fehlen mir sämtliche Angaben
zur PIN-Belegung.
Auf dem Display steht geschrieben:
HT12538-C                   das wird die Displaybezeichnung sein
Hyundai Korea
unten auf dem Aufkleber :
HT12538FB-LYPF-19

so folgende Seiten habe ich gefunden bei google:
http://lcdhype.de/index.php?showtopic=998
http://tuxbox-forum.dreambox-fan.de/forum/viewtopi...

jedoch werden in den beiden Foren verschiedene Belegungen genannt und
ich habe keine Ahnung welche richtig, bzw. richtiger sein könnte....

eventuell hat einer von euch nen guten Rat ??

Danke für eure Bemühungen

Autor: Intruder (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hey Folks,
hier was neues.....

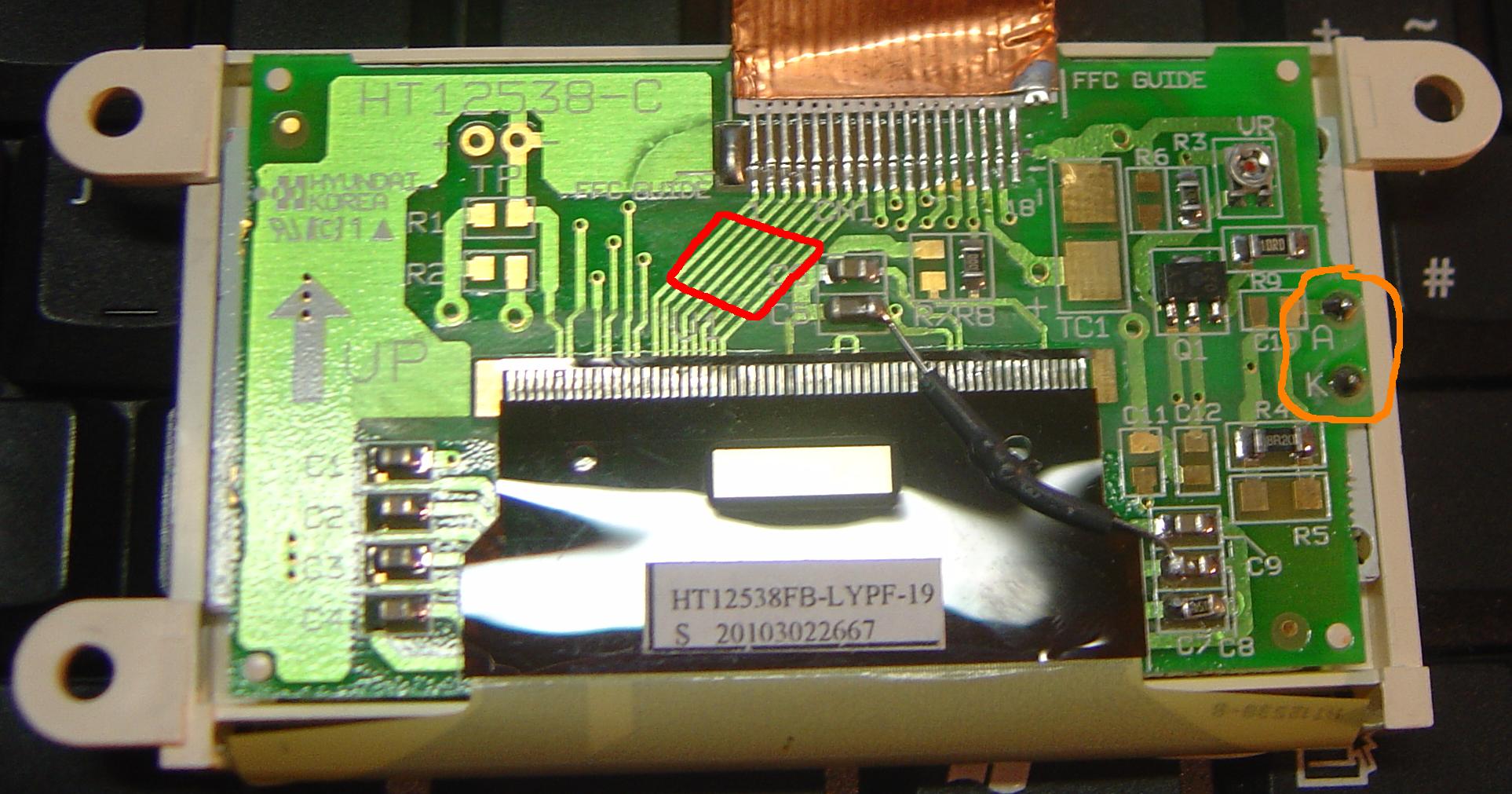

Also auf dem Bild, welches ich beigefügt habe, kann man die Leitungen
deutlich erkennen.
Also die ersten scheinen meiner bescheidenen Meinung nach die
Datenleitungen zu sein (8-Bit Ansteuerung).

und auf der anderen Seite (orange) sind die PINS für die
Spannungsversorgung für die Hintergrundbeleuchtung zu erkennnen....
was meint ihr dazu ??
ist das wirklich die Hintergrund beleuchtung ??

soll ich mal versuchen da ne spannung draufzulegen, die ich dann langsam
steigere ??
polarität ist ja angegeben, oder könnte ich dann etwas vom rest des
Displays zerstören ??

Autor: Intruder (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ach ja wie ihr oben sehen könnt, geht da ein 20 leitungsbreites
flachkabel dran, an dem die zwei adern ganz rechts nicht belegt sind,
also sind es wie beschriftet 18 PINS

Autor: gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich hole diesen Thread jetzt noch mal hoch, weil ich nun auch so ein
nettes HT12538 Display bekommen habe und im Netz nicht allzu viele Infos
dazu gefunden habe. Falls es hier Leute gibt, die inzwischen mehr Ahnung
von diesem Display haben:
-- Stimmt es, dass der Controller ein KS0713 ist ?
-- über das Pinout des Displays gibt's auch unterschiedliche Meinungen,
welches ist das "richtige"?
-- Hier habe ich sourcen für eine Atmega16 gefunden, die angeblich dazu
passen: http://nic.ath.cx/graphic-lcd/graphic-lcd.zip - hat die schon
mal jemand hier mit dem Display ausprobiert?

Vielen Dank

Autor: Kloster (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hab auch so ein Display gehabt: ewig keine Datenblätter gefunden und
nach 2 Jahren weggeschmissen:-(
meine 50 Cent

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Keine Ahnung ob die unterschiedlichen Displays der dBox2 kompatibel
sind, aber dem Foto nach könnte die Belegung passen:
http://mitglied.lycos.de/bk4/lcd_pinout.htm

Autor: SoLaLa (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
die sagem und nokia dbox2 Displays sind kompatibel, die philips hat n
anderes. die pin-belegung kann man sich aus dem nokischaltplan abgucken,
oder aber auf Benedikts Seite einfach nachlesen :-)
