[V] Kleine Entw.-Platinen für alle Atmega 28/40 PDIP ohne SMD günstig abzugeben

[Wolfgang S. (wolfgang_s278)]

Der Thread wurde wegen Veränderungen erneuert.

Platinenüberschuss: universelle Atmega 28-PDIP bzw. 40-PDIP abzugeben

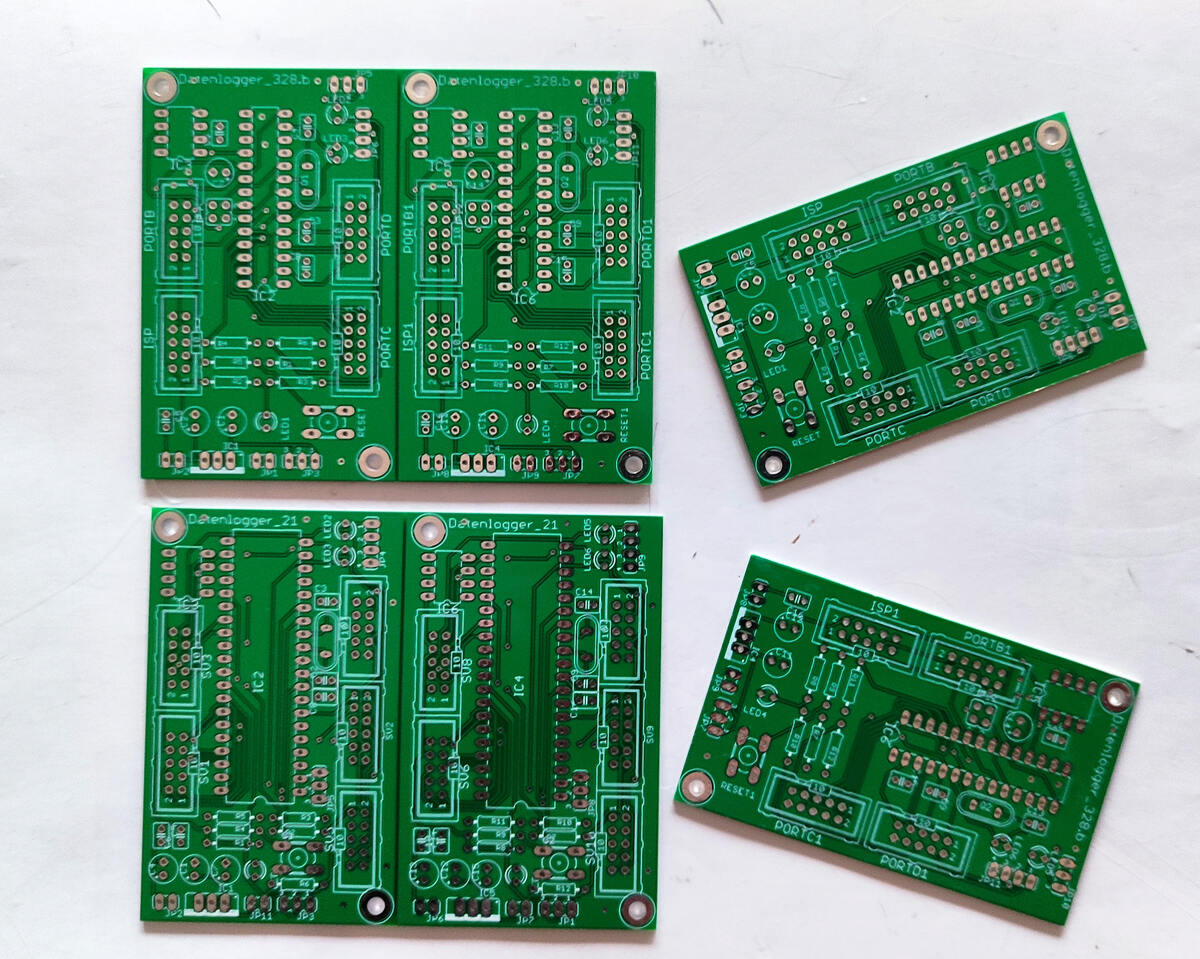

Kleine Platine ohne SMD-Bauteile für alle Atmega mit
PDIP-28 bzw. PDIP-40 Sockel.

Abmessung 50mm x 80mm

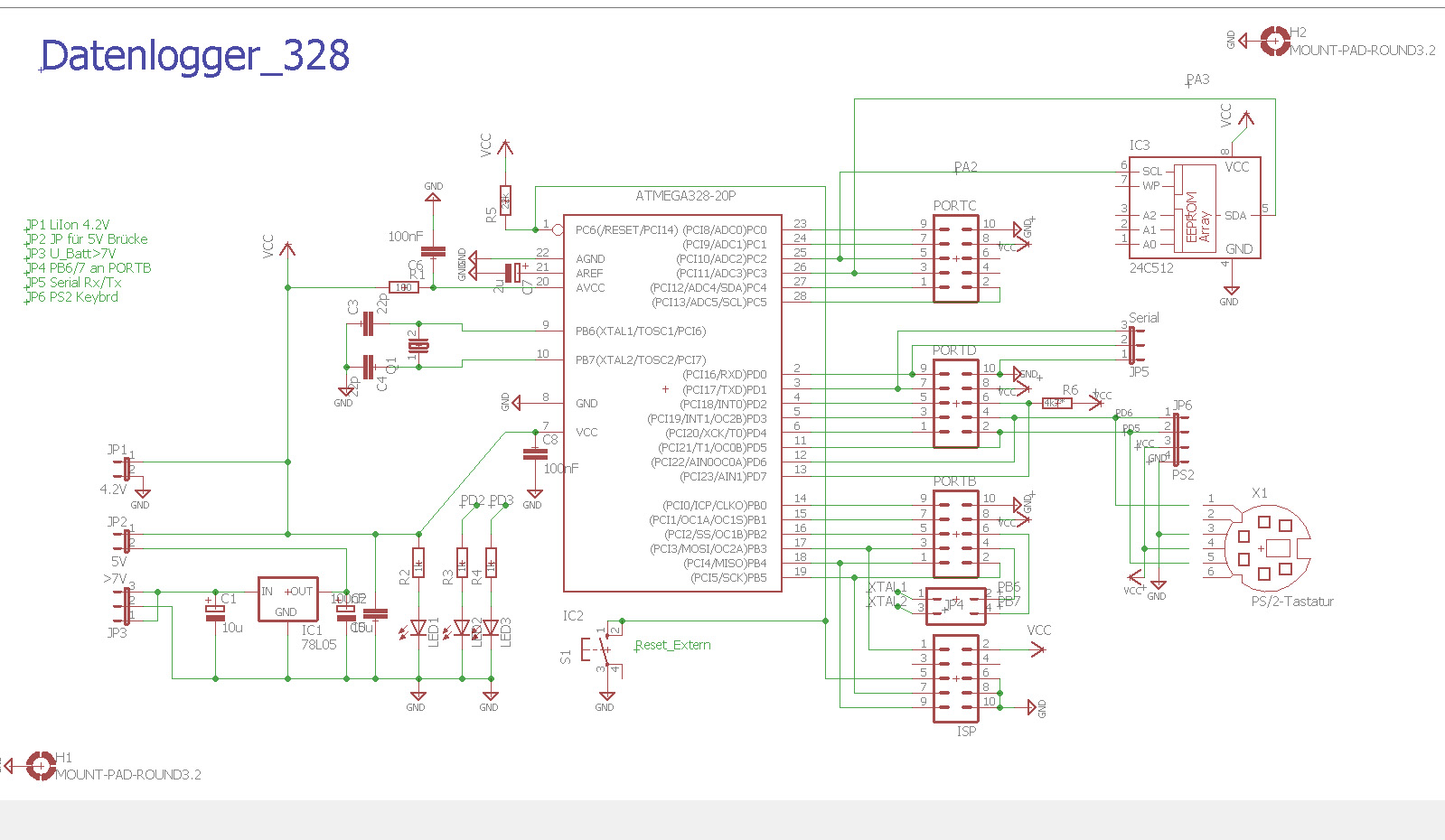

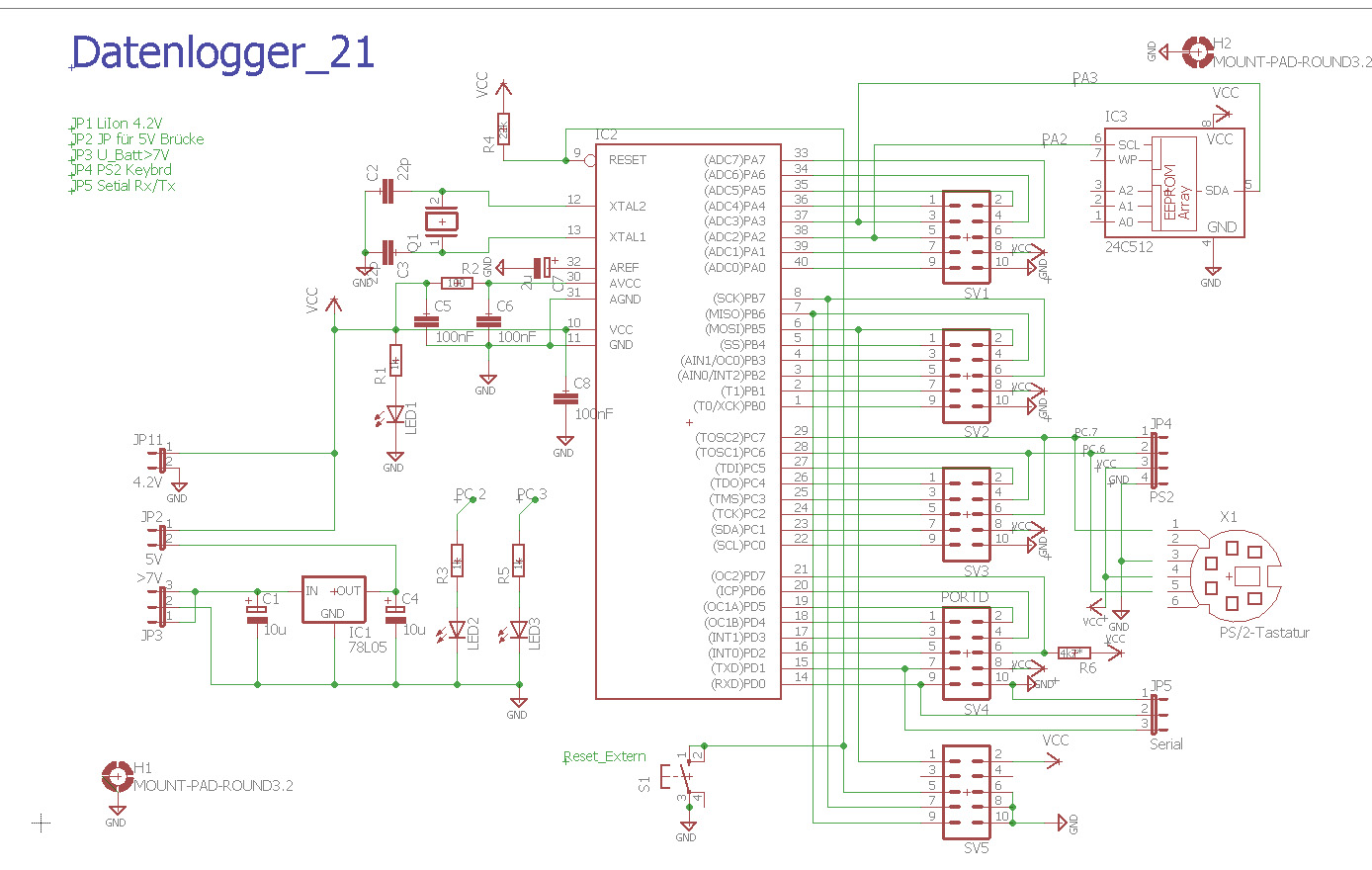

Ausstattung siehe Schaltplan:
Alle Ports sind einzeln mit PINheads verfügbar.
Jeder 10-polige Steckanschluss verfügt zusätzlich über einen GND- und
VCC-PIN.
Steckanschluss für alle Ports, ISP, RX/TX/GND und 4 PINs für z.B.
PS2-Tastatur vorhanden.
2LEDs für Signale, Fassung für EERAM 24C512/1024 oder ähnliche.
Bestückbar mit 7805, PINs für LIion Direktversorgung.
Meine Anwendung (s. Bilder) ist z.Z. ein Datenlogger mit I2C-LCD, EERAM,
DS18B20 Temp-Sensor und DCF77-Empfänger.
Über eine angeschlossene PS2-Tastatur wird u.a. Start, Stop und die
serielle Ausgabe gesteuert.

Überschüsse aus einer 2. Serie möchte ich heute anbieten.
Neu sind zwei Befestigungslöcher und ein Widerstand* für einen
1wire-Anschluss.

Die 1. Platine ist für 40-polige Atmegas, angefangen bei Atmega32 bis
'1284 geeignet.
Die 2. Platine ist für 28-polige Atmegas, angefangen bei Atmega8 bis
Atmega328 u.s.w.. vorgesehen.

Geliefert wird in diesem Fall jeweils eine oder mehrere
Doppelplatine(n).
Das Trennen ist recht einfach mit einer spitzen Klinge möglich. Dazu die
Klinge ca. 3x bis 4x pro Seite durch den mittleren Spalt ziehen, dann
lässt sie sich in der Mitte brechen. Den Rand dann über Schmirgelpapier
ziehen - fertig.

Den Preis muss ich etwas anpassen, da mein Versandaufwand recht hoch
ist.
Eine Doppelplatine incl. Versand 4.-€
Jede weitere Doppelplatine 3.50€

Bereit gestellt werden natürlich der Schaltplan, eine Bestückungsliste
und
eine .brd-Datei als Bestückungshilfe.

Anfragen bitte als PN.
