Hallo zusammen,

ich verkaufe hier meine China-Platinenfräse, da ich leider nicht mehr
die Zeit habe, dieser Bastelei nachzugehen. Erschwerend kommt hinzu,
dass ich nun im hellhörigen Altbau wohne, wo das Ding auch etwas zu laut
ist. Um im Schrank rumzustehen ist die Fräse und das Zubehör dann doch
zu schade, weshalb ich hoffe, dass hier jemand etwas damit anfangen
kann.

Ich habe mir damals einen Spaß daraus gemacht, kleinstmögliche
SMD-Bauteile auf den Eigenbauplatinen zum Laufen zu bekommen und

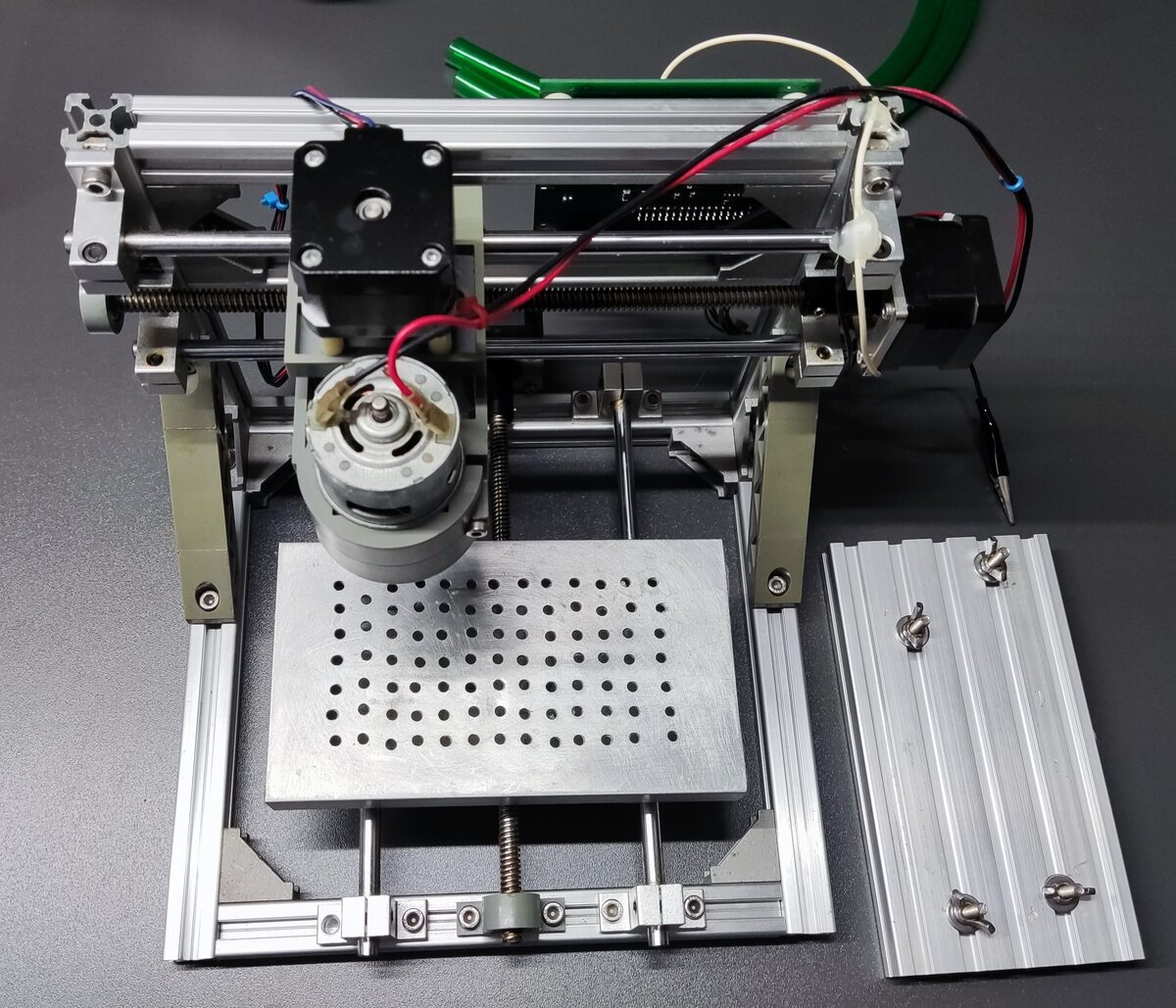

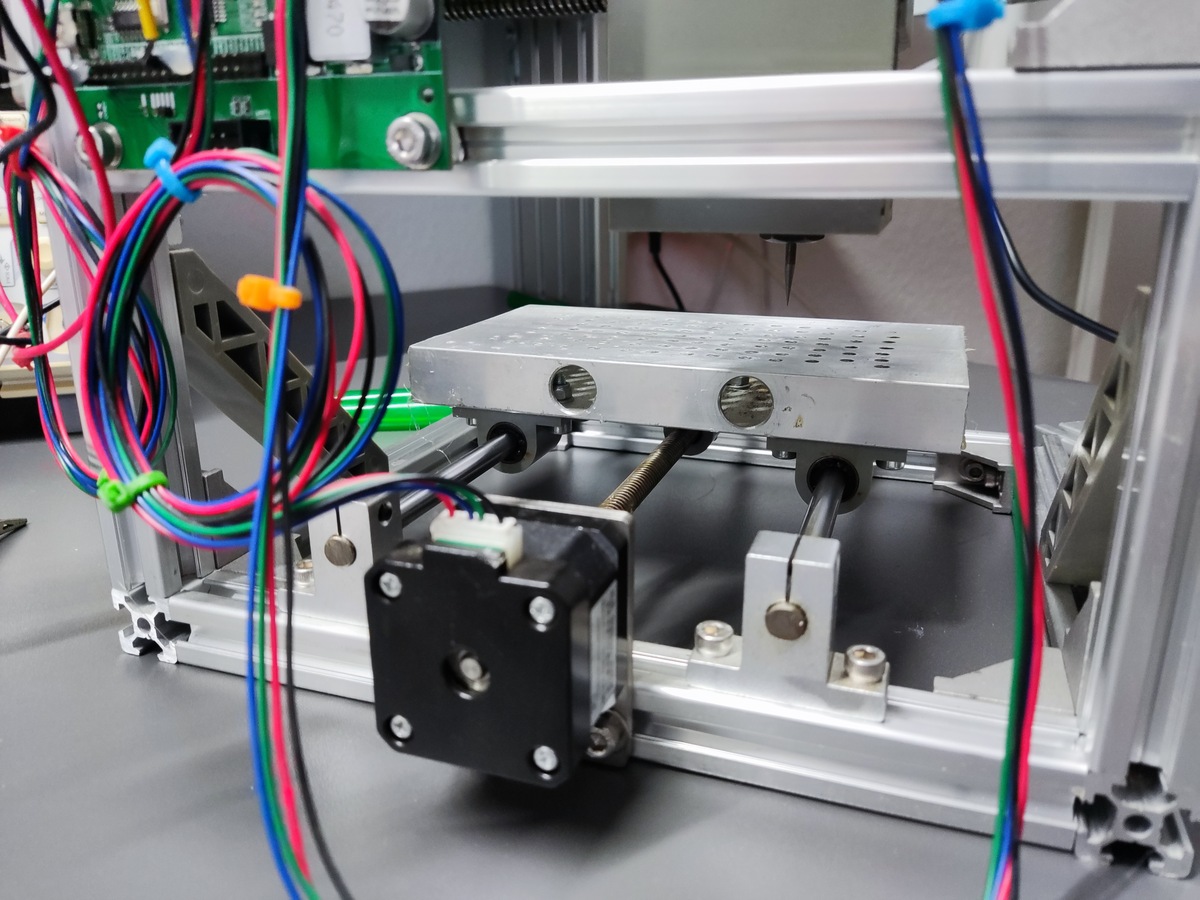

dementsprechend fallen auch Fräse und Zubehör aus: Ich habe einen
Vakuumtisch gebaut, den man über zwei Löcher hinten z.B. mit dem
Staubsauger verbinden kann, was die nervige Einspannerei etwas
entschärft. Außerdem liegt damit die Platine besser plan auf dem Tisch
auf. Den originalen Tisch gibt es natürlich auch dazu. Außerdem zwei
Motoren jeweils mit Spannzange und Futter, bei beiden habe ich das
Spannfutter ausgeschliffen, um einen möglichst guten Lauf des Stichels

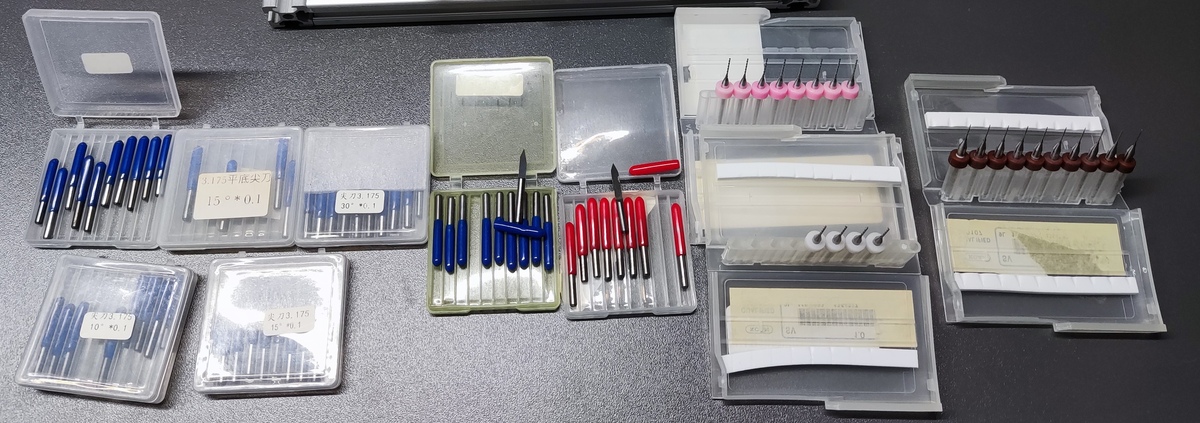

zu erreichen. Außerdem gibt es noch etwa 60 Gravurstichel (hauptsächlich

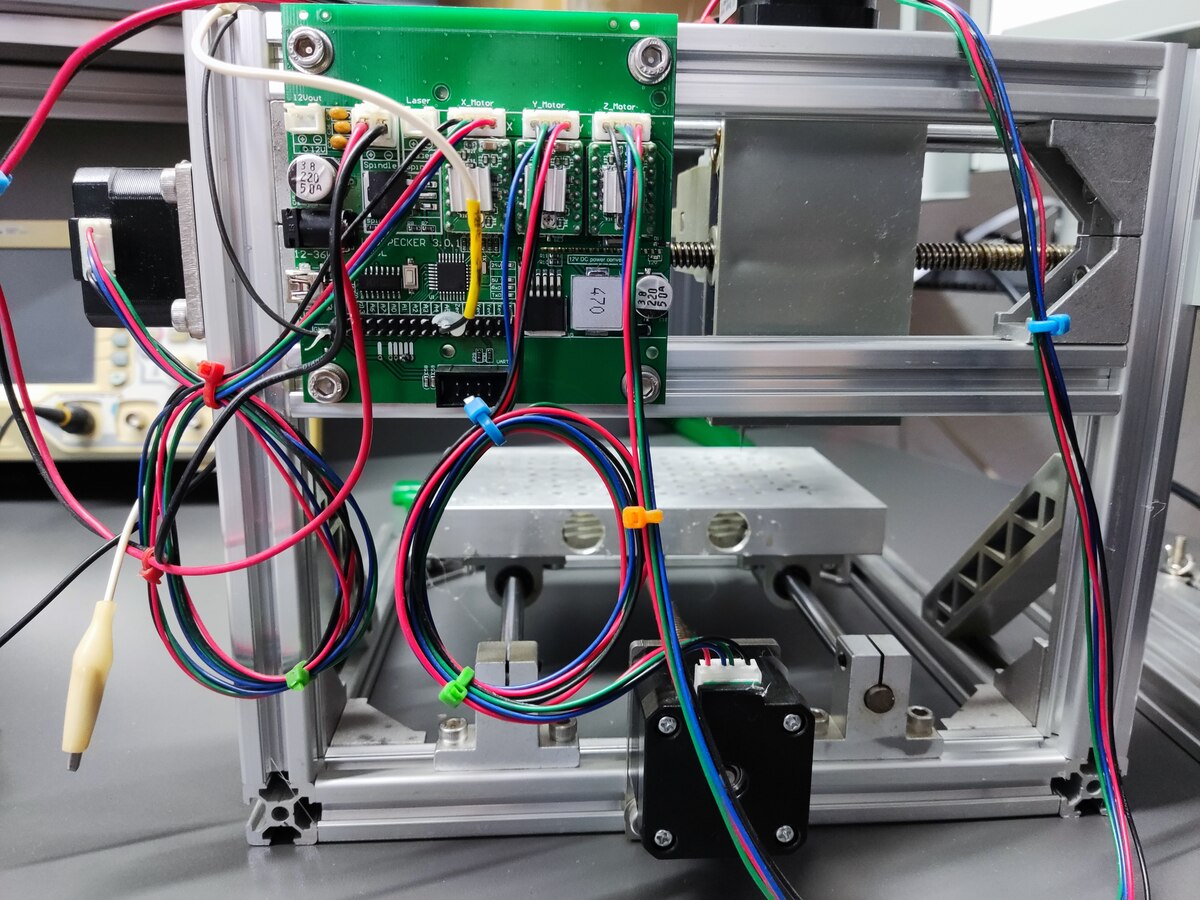

mit relativ kleiner Spitze) plus Bohrer und Platinenmaterial. Am
Controllerboard habe ich zwei Krokodilkabel für das Leveling angeklebt,
solltet ihr das nicht brauchen, könnt ihr die abnehmen.

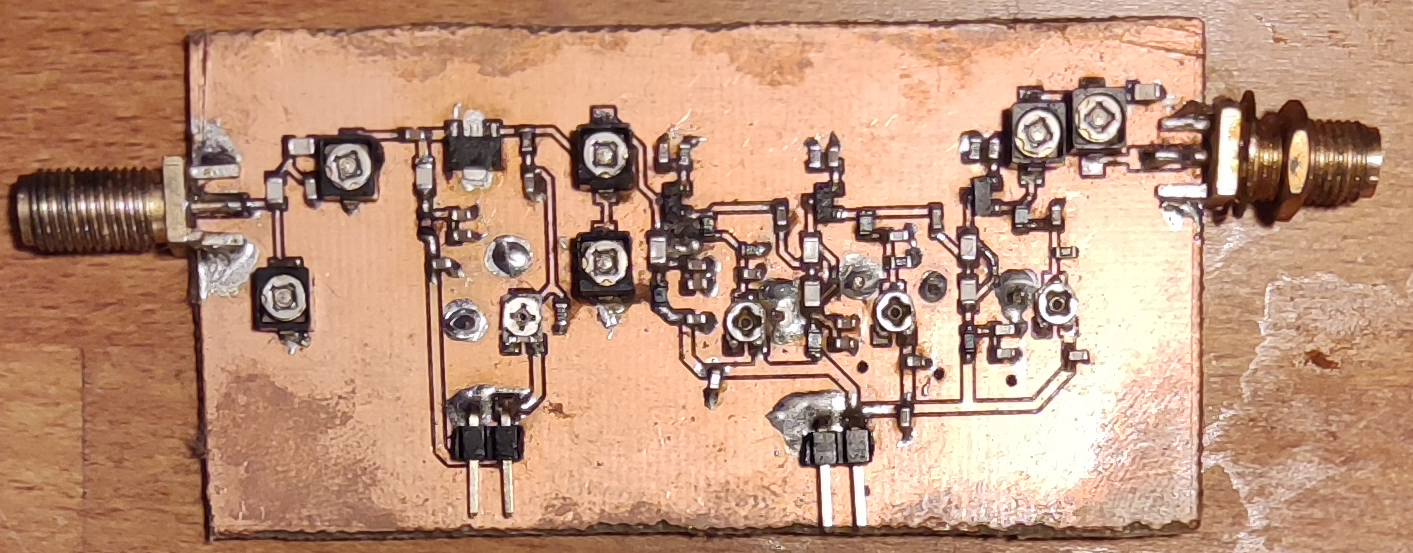

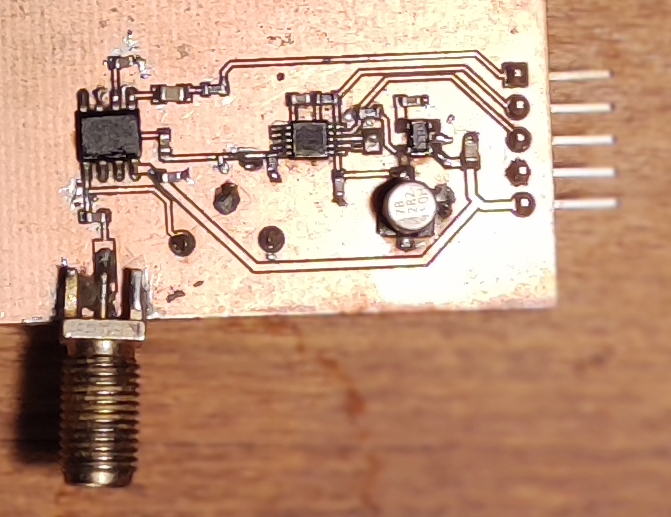

Schlussendlich konnte ich mit Müh und Not damit Platinen mit 0201
SMD-Bauteilen fräsen (siehe Bilder), was ich aber definitiv nicht
empfehle. Am Besten fährt man wohl mit etwas breiteren Sticheln und
Leiterbahnen, wo man sich die Frickelei etwas reduziert. Für
Fräsen-Neulinge noch ein paar Warnungen:
- Die Fräsen sind wesentlich lauter als 3D-Drucker und stauben auch
noch. Es empfiehlt sich auf jeden Fall, das im Keller oder in der Garage
zu machen.
- Auch mit einer gut eingestellten Chinafräse bleibt das ganze eine
Bastelei, wenn man sehr feine Bahnen fräsen will. Beim Einspannen muss
man den Stichel optisch auf guten Rundlauf prüfen und ggf. ein paar Mal
nachjustieren. Wenn er gar nicht rund laufen will, nimmt man einen
anderen Stichel.
- Bei sehr feinen Bahnen kommt es nicht nur auf Rundlauf, sondern auch
auf die Einstichtiefe an. Wenn man die Platine nur an den Rändern
einspannt, kann es passieren, dass die sich leicht parabolisch wölbt. Es
ist auf jeden Fall wichtig, das Leveling nicht nur an den 4 Ecken
durchzuführen, sondern in einem kleinerem Raster.
- Das Arbeiten mit selbstgefrästen Platinen ohne Lötstopplack ist auch
beim Löten noch gewöhnungsbedürftig.


Versendet wird das ganze komplett zusammengebaut per DHL. Preislich

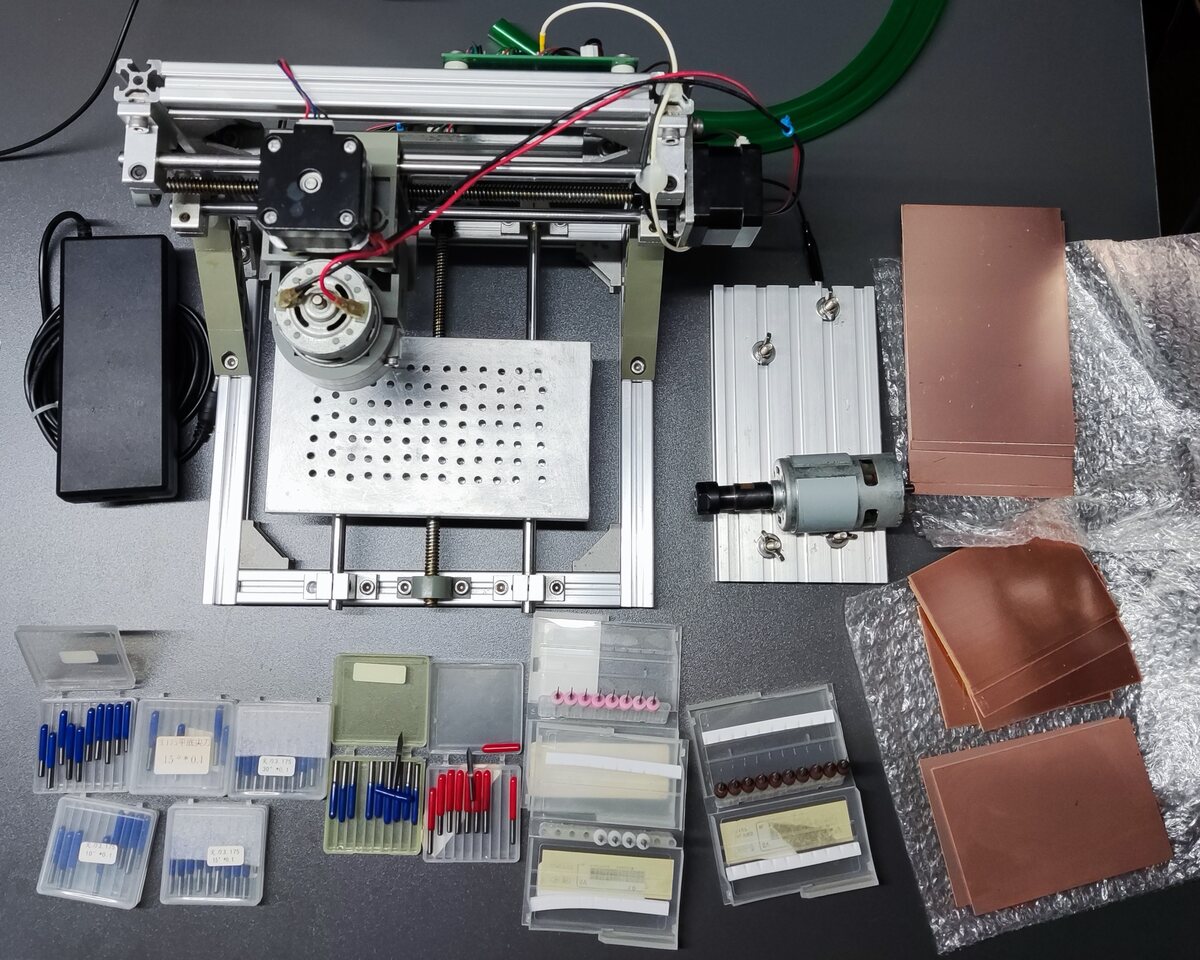

stelle ich mir 100€ plus Versand vor. Hier nochmal die Liste der Teile:
* CNC 1610 mit Vakuumtisch 18x10cm und Originaltisch
* 18 x Stichel 10° 0.1 mm
* 14 x Stichel 15° 0.1 mm
* 10 x Stichel 30° 0.1 mm
* 10 x etwas größere Stichel, genaues Maß unbekannt
* 9 x auch etwas größere Stichel, auch unbekanntes Maß

* 4 x 1.0 mm Bohrer
* 19 x 0.5 mm Bohrer
* 8 x 0.8 mm Bohrer

* Zweiter Motor komplett mit Spannzange und Futter
* 2 x Platinenrohling 12x8 cm, Cu einseitig
* 6 x Platinenrohling 10x7 cm, Cu einseitig
* 4 x Platinenrohling 15x10 cm, Cu beidseitig

* Netzteil

: Bearbeitet durch User
von Felix S. (fxs)


Lesenswert?

Vielen Dank für Eure Zuschriften, die Fräse ist verkauft!
