Hallo zusammen,

nachdem es hier Beitrag "USB PD mit MUX und zweitem Spannungseingang" nicht
weiter ging hab ich mich für einen anderen Power-MUX entschieden und die
Platine gebaut.

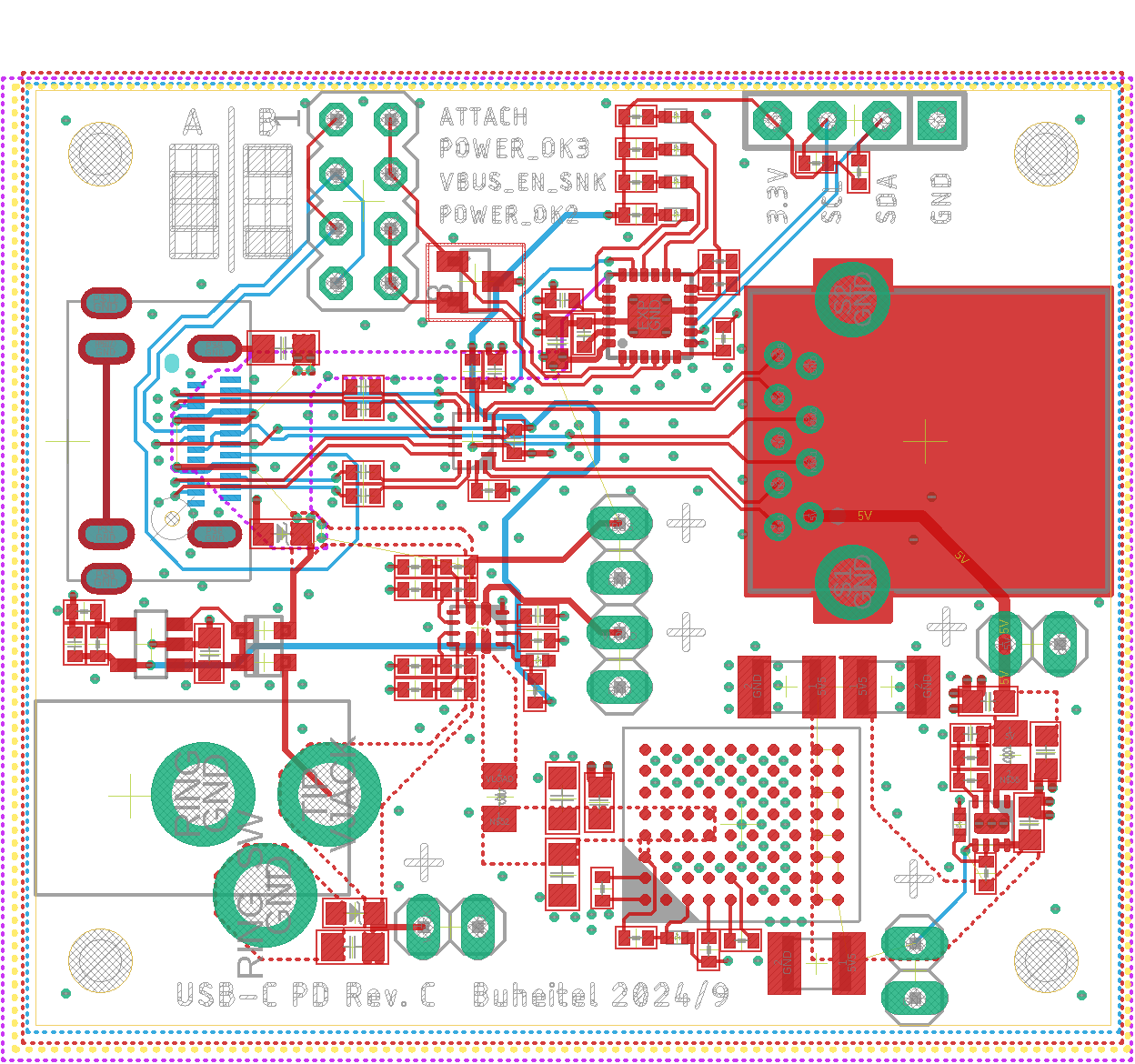

Was macht die Platine?
- Sie hat zwei Eingänge zur Stromversorgung (USB-C und einen
Stromstecker).
- Der Power MUX TPS212x https://www.ti.com/lit/ds/symlink/tps2121.pdf
schaltet zwischen den Quellen um.
- Ein USB-C PD Controller STUSB4500
https://www.st.com/resource/en/datasheet/stusb4500.pdf handelt mit der
Quelle Spannung und Strom aus (ohne zusätzliche I2C Konfiguration
maximal 20 V und 1 A).
- Der USB-MUX HD3SS3202 https://www.ti.com/lit/ds/symlink/hd3ss3202.pdf
schaltet die USB-Datenleitungen zwischen USB-C und USB-A Buchse um.
- Ein LTM8071 mit nachgeschaltetem TPS6206x erzeugen die 5 V für die
USB-A Buchse.
- Bisher habe ich keine Fehler gefunden.

Wozu das Ganze? Ich wollte Schaltungsteile für meine nächste
FPGA-Platine ausprobieren.

Das Projektchen darf gerne nachgebaut werden. Auch Schaltungsteile
dürfen gerne ohne Nachfrage übernommen werden. Viel Spaß!
