Forum: Mikrocontroller und Digitale Elektronik Blinkender Tannenbaum bitte um Hilfe


von Metrux (Gast)


Lesenswert?

Bitte Hilfe!!!!!!

Ich habe meinem Bruder versprochen für seinen selbst gebastelten
Tannanbaum mit drei verschiedenen Farben LED'S (jeweils gemeinsame
Anode, Parallelschaltung => BS170 pro kreis) einen Attiny13 so zu
programmieren, das der Baum blinkt.
Ich schaffe es beim bestenn Willen nicht avr-gcc irgendwas zu entlocken
was auch nur annähernd das tut.

Kann mir jemand helfen Bitte bitte?
Der Baum muss bis Samstag fertig sein, das ist mein Problem.

Danke

von Robert (Gast)


Lesenswert?

Bette 3 Vaterunser und 4 Ave Maria und es wird funktionieren...

nein ernsthaft, niemand wird dir weiterhelfen können, wenn du dein
problem nicht genauer umschreibst...

von Metrux (Gast)


Lesenswert?

Reichen auch 4 Rosenkränze?

Sorry ich verzweifle langsam wirklich

Also ich möchte einen Attniy13 dazu bringen das er einen von drei
Ausgängen für eine bestimmte Zeit (2s) 5V ausgibt und dann den Ausgang
wieder auf 0 legt und den nächsten auf 5V usw. sodass der Tannenbaum
blinkt.
Das wäre meine Rettung.

reicht das als genauere Erklärung?

Danke für die schnelle Antwort.

von T-Brox (Gast)


Lesenswert?

Muss es ein µC sein?
So was kann man auch mit einfacher Schaltlogik regeln ...
Da gibts reichlich Pläne für im Web.

von Winfried (Gast)


Lesenswert?

Am besten, du beschreibst mal, welche Hürde du gerade nicht nehmen
kannst. Wo klemmts denn genau?

So, wie du es schreibst, müsste man dir ein ganzes Tuturial schreiben.
Apropos Tutorial - das hast du gelesen?

von Winfried (Gast)


Lesenswert?


von akw (Gast)


Lesenswert?

Ist die Schaltung denn fertig? Hast du was um den uC zu programmiern?
Wenn ja, dann stell mal nen kleinen Schaltplan rein an welchem Pin die
LEDs hängen, dann schreib ich dir fix des Prog falls es wirklich nur um
das GEblinke geht.

von Metrux (Gast)


Lesenswert?

Ich habs gelesen.....
mit dem verstehen ist das immer sonne Sache ;-)

also, eigendlich sollte

MCU = attiny13
FORMAT = ihex
Target = main
SRC = main


als makefile doch reichen.
Es funktioniert aber nicht. Compiler bricht ab....

Ich bin echt verzweifelt und seh vielleicht den Wald vor lauter Bäumen
nicht mehr.

von Sonic (Gast)


Lesenswert?

Einfach einen Timer-output-compare-Interrupt so dimensionieren (Teiler,
output-compar-INT) dass er 1 (oder 2) sekunden ausgelöst wird und in der
INT-Routine die Ausgänge immer einen weiterschalten. Fertig.
Beispiel:
FCPU: 16MHz
Timer1 (16bit) wird benutzt

TCCR1A = 0b00000000;
TCCR1B = _BV(ICES1)|_BV(WGM12)|_BV(CS12)|_BV(CS10)|_BV(ICNC1);// Teiler
/1024, CTC - Mode
TCNT1 = 0;  // Timer rücksetzen
OCR1A = 15624;  // OCR1A = 15625 (16MHz  1024  15625 = 1s)

Löst den OCR-Interrupt 1x pro Sekunde aus.

von Metrux (Gast)


Lesenswert?

jaaaa es geht nur ums geblinke...

mehr nicht ich hab was zum Programmieren (nimmt ihex und bin)

schaltplan folgt sogleich.

von HenrikJ (Gast)


Lesenswert?

Im Makefile hast hoffentlich mehr als nur die 4 Zeilen stehen?! Das sind
nur die Werte, die du geändert hast?

Falls nicht undbedingt Makefile neu machen (beim Standard nur die
entsprechenden Änderungen machen) oder auf AVR Studio umsteigen.

von Metrux (Gast)


Angehängte Dateien:

Lesenswert?

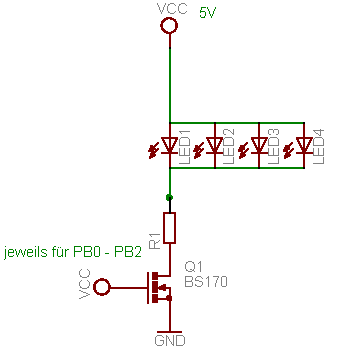

Hier ist der Schaltplan das ganze dann halt drei mal an PB0 - PB2


LG

Robert

von Weihnachtsmann (Gast)


Lesenswert?

Bin ich jetzt blind? Wo werden denn in deiner Schaltung die Portpins
angeschlossen?

von akw (Gast)


Angehängte Dateien:

Lesenswert?

Probiers halt mal aus, vllt ist ja genehm ;)

von Weihnachtsmann (Gast)


Lesenswert?


von Sonic (Gast)


Lesenswert?

Mach' noch einen 270-Ohm-Widerstand zwischen Gate und Portpin, ist
besser für den µC. Ansonsten wie oben gesagt: Timer zum umschalten
benutzen. Falls der Tiny13 keinen 16-Bit-Timer hat, 8-Bit un's auch,
dann halt die Überläufe zählen bis 2s um sind, dann die Portpins
umschalten.

von Metrux (Gast)


Lesenswert?

Sorry berechtigte Frage, wenn man auch Falsche Symbole benutzt die
Portpins kommen links unten dran, da wo das zweite mal vcc steht. (OK
ich gebs zu ungeschickt aber...)


Danke das so viele versuchen zu Helfen.

von Rolf Magnus (Gast)


Lesenswert?

Und wo sind bei deiner Schaltung jetzt die Portpins angeschlossen?

"Es funktioniert aber nicht. Compiler bricht ab...." ist übrigens eine
ziemlich nutzlose Beschreibung des Problems. Der Compiler wird nicht
einfach so aus Spaß kommentarlos abbrechen, sondern eine Fehlermeldung
ausgeben. Am besten zeigst du mal dein Programm und die Ausgabe des
Compilers (per copy/paste bitte, nicht irgendwas abgetipptes, was du für
sinngleich hälst).

von snowman (Gast)


Lesenswert?

guck dir den an: HC4017. da machst du an jeden ausgang einen
treiber-transistor und bei clk einen takt und fertig ist dein
lauflicht...

von Metrux (Gast)


Lesenswert?

@ AKW :Hmm tut nicht was er soll,

Fuses: nur SUT0 und CKSEL0

LG

Robert

von Robert (Gast)


Lesenswert?

Metrux, ist ein hardware, oder ein software problem...

zeig uns mal einen kompleten schaltplan mit uc, und den code den du
verwendest, und schreib uns die fehlermeldung die kommt, dann wirst du
wessentlich präzisere antworten bekommen und sicher zum ziel kommen...
