Bauteile: PocketBeagle, smart aufgebaute LEDs, ESP32 mit STM32 uvam

[Tam H. (Firma: Tamoggemon Holding k.s.) (tamhanna)]

Im Bauteilmarkt herrscht nie Ruhe. M5Stack liefert einen I2C-Switch, während Analog Devices einen für die Erfassung von Vitalparametern vorgesehenen ADC ins Rennen schickt. Taktverteilungs-ICs gewinnen an Intelligenz, während Hallsensoren schrumpfen – hier eine kleine Liste der Neuigkeiten.

Beagle Board – PocketBeagle V2 verfügbar

BeagleBone – vulgo TI sein Prozessrechnerbauer – schickt eine neue Version der 55x35mm kleinen “Minimalvariante” für Embedded Linux ins Rennen. Wichtigste Neuerung ist das SoC, das sich nun folgendermaßen präsentiert:

AM6232 SoC
    • Dual 64-bit Arm Cortex-A53 microprocessor subsystem at up to 1.0 GHz
        ◦ Dual Cortex-A53 cluster with 512KB L2
shared cache with SECDED ECC
        ◦ Each A53 Core has 32KB L1 DCache with
SECDED ECC and 32KB L1 ICache with Parity
protection
    • Single-core Arm® Cortex®-M4F MCU at up to 400
MHz
        ◦ 256KB SRAM with SECDED ECC

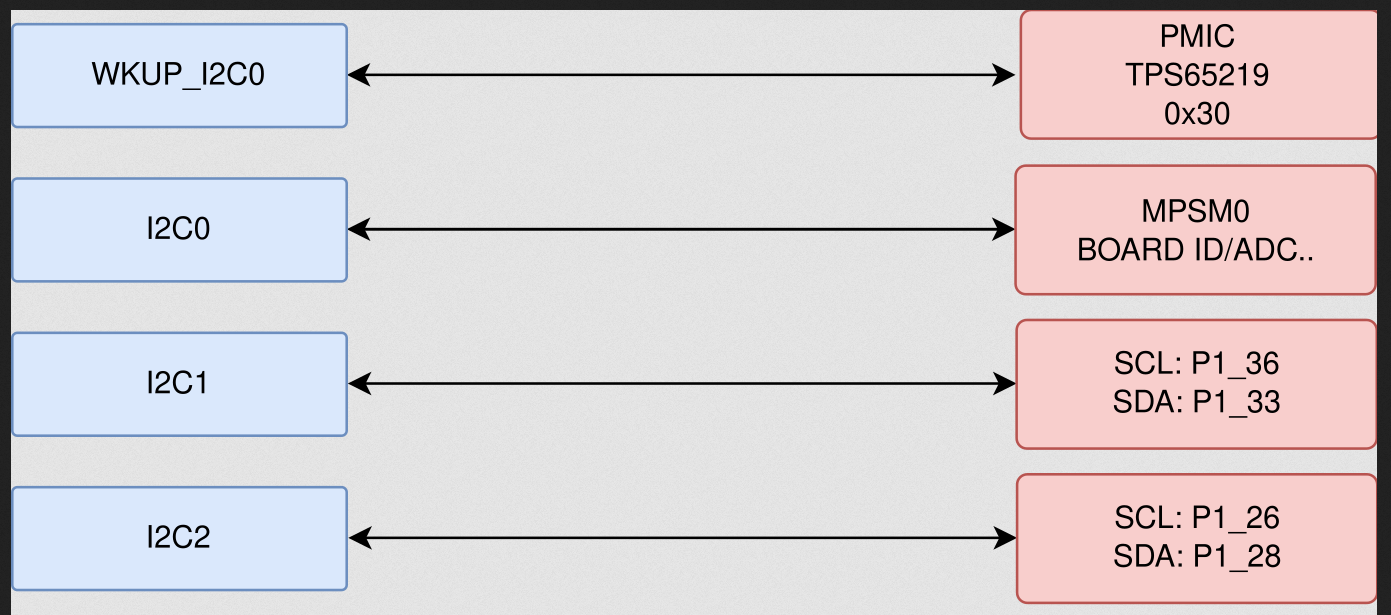

Lustig ist ausserdem, dass laut Dokumentation ein MSPM0L1105-Controller als ADC zur Verfügung stehen soll. Er kommuniziert mit dem Haupt-SOC per I2C und sollte sich mit eigener MSR-Logik beladen lassen.

Bildquelle: https://docs.beagle.cc/boards/pocketbeagle-2/03-design-and-specifications.html#pocketbeagle-2-design

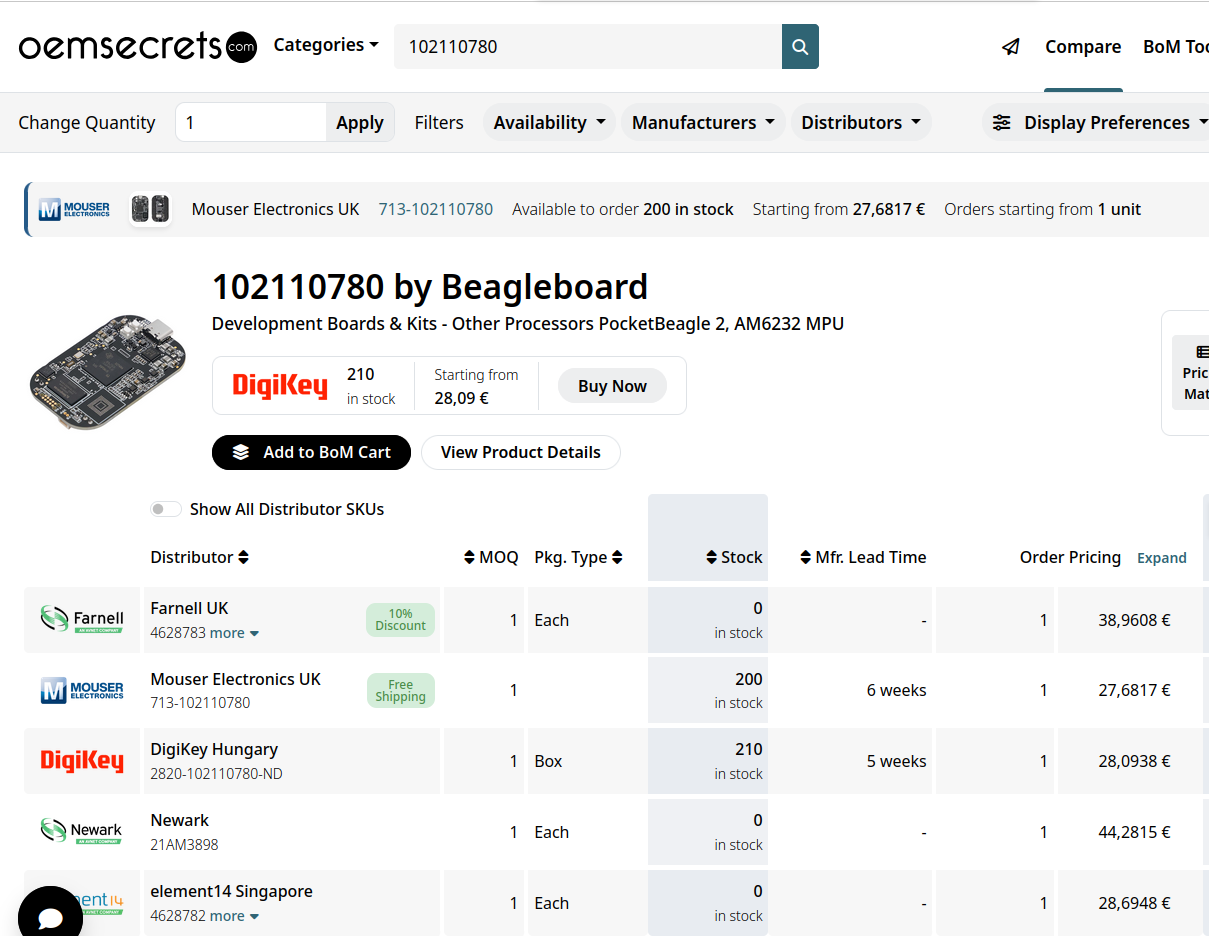

Preislich ist das System übrigens, wie in der Abbildung gezeigt, nicht unattraktiv – insbesondere dann, wenn die vorliegende Aufgabe harte Echtzeitkriterien stellt.

Bildquelle: https://www.oemsecrets.com/compare/102110780%20

M5Stack U184 – LoRAWAN-Modem auf Basis von STM32-Technologie

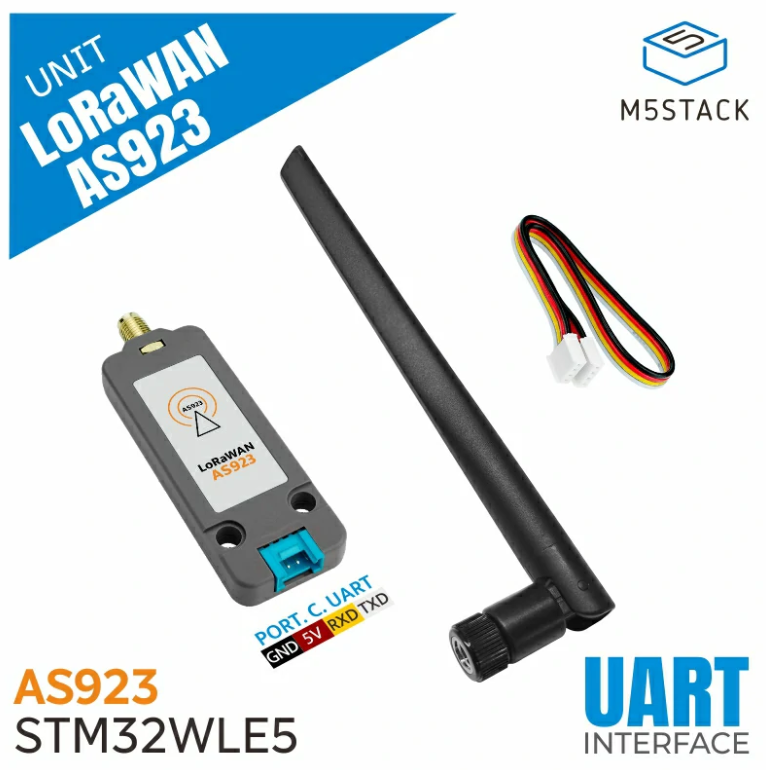

Im Hause Espressif bietet man bisher keine LoRA-Lösung an. Espressif sein Modulbauer, aeh sorry, M5Stack, offerieren deshalb die in der Abbildung gezeigte Lösung auf Basis eines STM32WLE5 an.

Bildquelle: https://docs.m5stack.com/en/unit/Unit%20LoRaWAN-AS923

Nett ist am System vor Allem, dass es den LoRAWAN-Stack mitbringt und per UART AT-Kommandos entgegennimmt:

The module integrates the LoRaWAN protocol stack and supports three operating modes: Class A, Class B, and Class C. It also supports point-to-point (P2P) communication mode and uses a UART communication interface (controlled by the AT command set) for flexible configuration.

M5Stack PaHub v2.1 – eins-zu-sechs-MUX für I2C

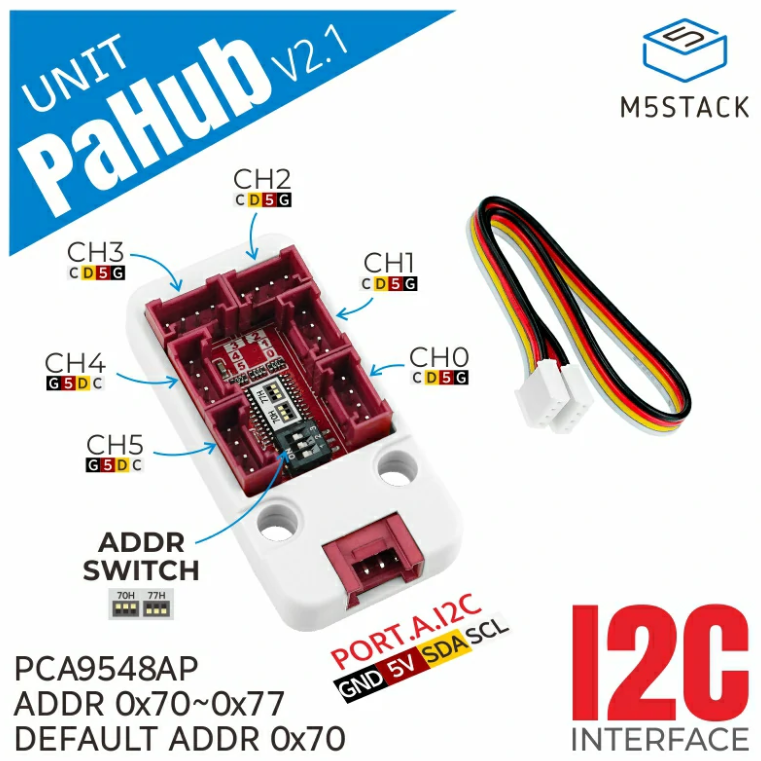

Im Hause M5Stack ist man sich der Problematik mit Fix-Adressierung verschiedener Sensortypen bewusst zu sein. Nun steht ein neues Produkt auf Basis des PCA9548AP zur Verfügung, das eine 1-zu-6-Mux realisiert-

Bildquelle: http://docs.m5stack.com/en/unit/Unit-PaHub%20v2.1

Honeywell BES-Lite – Gassensor zur Überwachung von Akkupacks

Unter der unscheinbaren Bauteilnummer BESL-10100-000 schickt Honeywell einen Sensor ins Rennen, der das als First Vent bezeichnete erste Anzeichen eines Brandes zu erkennen sucht:

BES LITE detects battery electrolyte
vapor that is typically released during
the “First Vent” event of a lithium-ion cell
and throughout the thermal runaway
process. This event has been observed
to occur 5 to 15 minutes prior to single-
cell thermal runaway.

Maßnahme der Wahl ist dabei – wie immer – die Gasspektrographie; der Ausgang ist ein simples digitales Ausgangspin.

Asahi Kasei HQ-0A11 – winziger Hallsensor

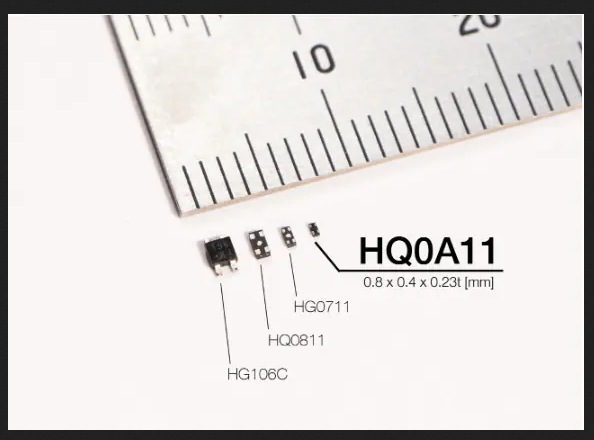

Im Hause Asahi Kasei schrumpft man Hallsensoren – die neueste Lütte ist, wie in der Abbildung gezeigt, nur 0.8mm x 0.4mm x 0.23mm groß. Die Magnetfeldempfindlichkeit ist mit 0.66mV/mA/mT spezifiziert.

Bildquelle: Asahi Kasei

MAX86178EVKIT – Evaluationsboard für Vitalmonitor-AFE-IC

Maxim bietet mit dem MAX86178 einen auf die Überwachung von Vitalparametern optimierten Datenerfassungs-IC an. Seine Spezifikationen lesen sich folgendermaßen:

The MAX86178 is a highly integrated, multiple vital-sign mon-
itoring device with a complete photoplethysmogram (PPG),
electrocardiogram (ECG) and biopotential (BioZ) analog front
end (AFE) for wearable applications. The MAX86178 offers
high performance for wellness and clinical applications with
low power for long battery life

Nun steht dafür ein Evaluationsboard zur Verfügung, das die Sensordaten per Bluetooth oder USB ansprechbar macht.

REF1112 – Shuntreferenz mit einem Mikroampere Eigenverbrauch

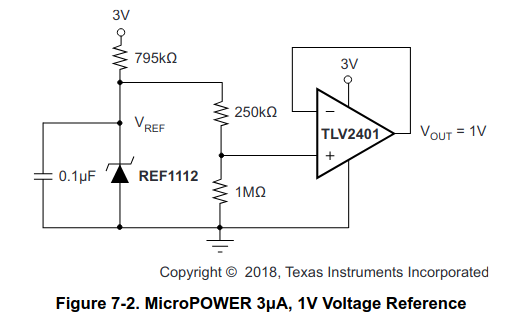

Shuntreferenzen haben – man beachte auch https://www.analog.com/en/resources/technical-articles/series-or-shunt-voltage-reference.html – durchaus ihre Vorteile. Mit der REF1112-Familie schickt Texas Instruments nun eine Serie ins Rennen, die nur ein Mikroampere Eigenbedarf aufweist. Zu beachten ist, dass das Bauteil eine Eigenspannung von 1.25V aufweist – andere Spannungen lassen sich durch Hinzufügen weiterer Bauteile aus TIs microPower-Familie realisieren.

Bildquelle: TI

Analog Devices ADF4030 – zehnfacher Clock-Verteiler mit 5ps Skew

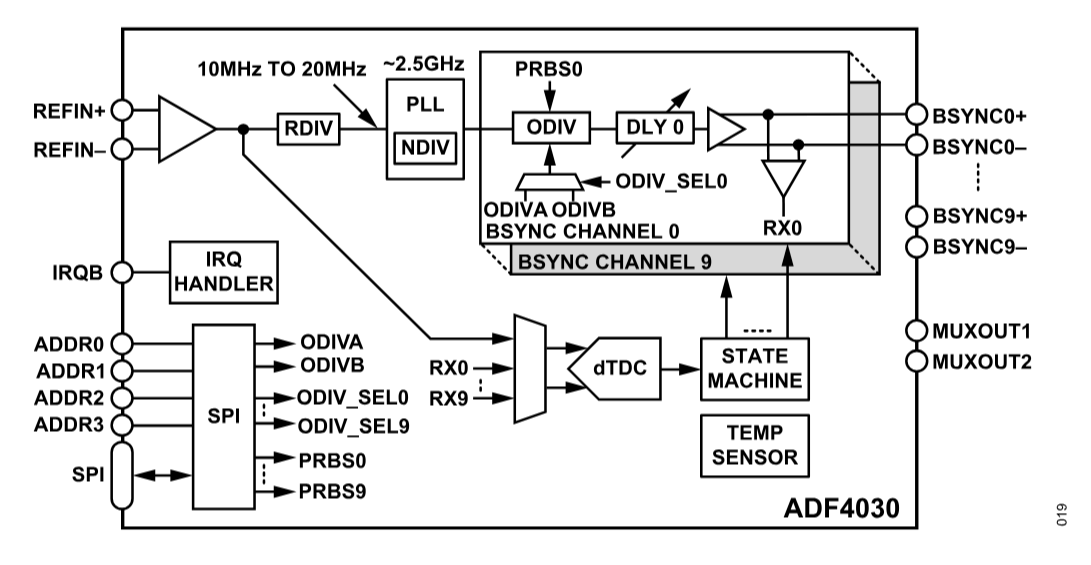

Wer einen Taktverteiler mit verschiedenen Einstellungsmöglichkeiten (Stichwort SPI-Interface) benötigt, wird von Analog Devices mit dem ADF4030 bedient.

Bildquelle: Analog Devices.

Durch die Möglichkeit der “Revers-Messung” ist das Bauteil laut Analog Devices besonders gut für kaskadierte Anwendungen geeignet:

The ADF4030 is well adapted for multiple connections with other
ADF4030 devices for synchronizing clock signals in a system. Each
BSYNC is bidirectional, allowing for reversing the direction of the
clock signal to measure the propagation delay of the transmission
medium. Round trip constructions that use replica paths are also
supported. The bidirectional nature of the round trip delay measure-
ment greatly reduces the error in determining the propagation delay
through the BSYNC transmission medium as compared to using
a replica path. This feature makes the ADF4030 capable to time
align the clock edges of BSYNC channels across multiple ADF4030
devices, independent of the tree or cascade architecture in which
the ADF4030 system is designed. The benefits of bidirectional
clocking extend to devices other than the ADF4030 (assuming
those devices support bidirectional clock exchanges).

STM32N6 – Chips sind mittlerweile gut verfügbar

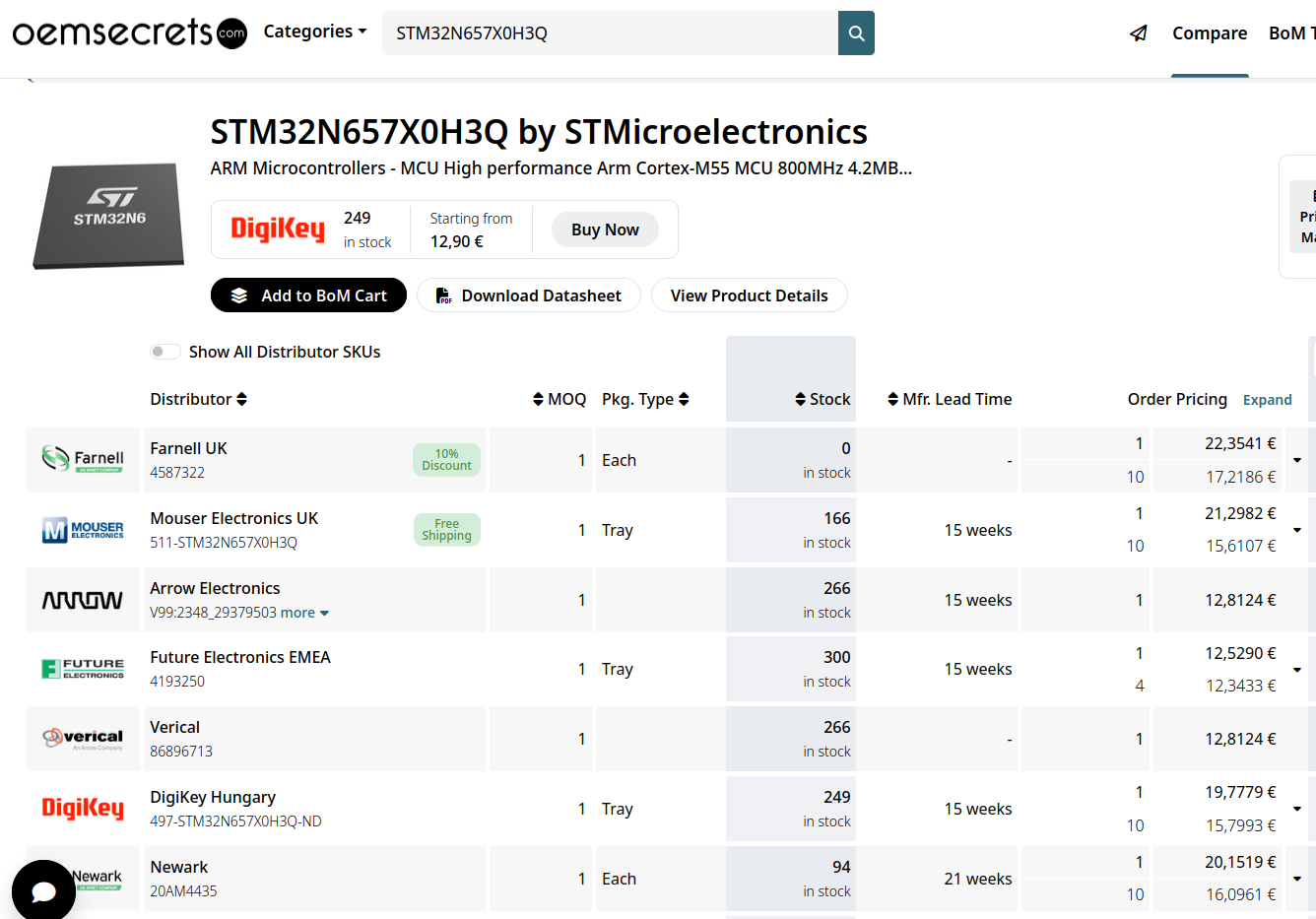

Obwohl Evaluationsboards für ST’s AI-Mikrocontroller noch Mangelware sind, gilt, dass die Chips mittlerweile bei Distributoren verfügbar sind und von diesen auch bereitwillig nach Europa versendet werden. Hier eine Beispiel-Marktübersicht auf Basis eines vergleichsweise teuren Einzelchips.

Bildquelle: https://www.oemsecrets.com/compare/STM32N657X0H3Q

Zu beachten ist, dass sich diese gute Verfügbarkeit derzeit nicht auf Development Boards ausbreitet – diese sind nach wie vor Mangelware.

ROHM SK-AD04-D610Q306GD – Starterkit für Sprach-Mikrocontroller

ROHM’s Kombination aus Achtbitter und Sprachsyntheseengine haben wir im letzten Bauteil-Roundup vorgestellt. Nun steht ein Starter-Kit zur Verfügung, das neben einem Evaluationsboard für den ML610Q306 auch das Kommandogerät für die gesamte Controllerfamilie mitbringt.

Bourns Riedon MSR – Drahtbrücken als Messelemente

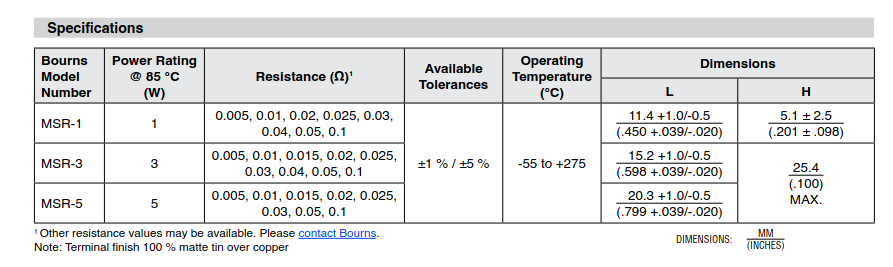

In der MSR-Serie – die Namensähnlichkeit zu Messen, Steuern, Regeln dürfte zufällig sein – schickt Bourns eine Drahtbrückenserie ins Rennen, die – wie in der Tabelle gezeigt – vor Allem als Strommessshunt zum Einsatz kommen dürfte.

Bildquelle: Bourns Riedon

Gegenüber einer handgewickelten Drahtbrücke (man denke an Unigor 6e et al) ist der Vorteil hier erstens der spezifizierte Widerstand und zweitens die spezifizierte Form – eine erhebliche Reduktion der TCO.

Amphenol RF SMPM – nichtmagnetischer u.FL-Konnektor

In der RF-Serie von Amphenol stehen neue Verbinder zur Verfügung, die aus nichtmagnetischem Material bestehen. Anwendungszweck sind Szenarien, in denen starke elektromagnetische Felder nicht zu Problemen im Bereich der Signalintegrität führen dürfen.

Amphenol / Modal 485B39 digiDAQ – USB-”Soundkarte” zur Datenaquise

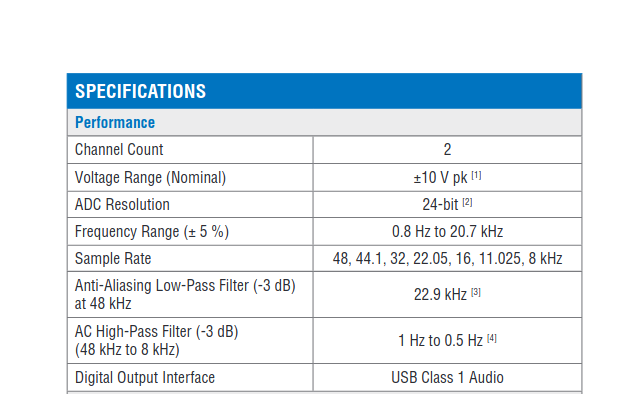

Mit der um rund 1000 EUR erhältlichen digiDAQ-Familie schickt Amphenol ein Messgerät ins Rennen, das – im Bereich geringer Frequenzen – Jagd auf die PicoScope-Familie machen sollte.

Bildquelle: Amphenol

Herausragend ist am System vor Allem, dass die Daten auf PC-Seite über ein gewöhnliches USB-Audiointerface abgeerntet werden können. Dies erleichtert die Integration in verschiedene Auswertungsapplikationen, die ja bekanntlich oft Soundkarten “schanghaien”...

Abracon ABCM-51 – OCXO mit GPS-Adjustage

GPS-Receiver liefern eine 10MHz-Frequenz ins Haus. Abracon bietet nun einen OCXO an, der sich an einer GPS-Referenz ausrichtet. Sinn davon ist, dass das Bauteil so bei Signalverlust nach folgendem Schema weiter hohe Stabilität offeriert:

▪  Frequency Accuracy ±1E-12 when locked
▪ Holdover: ±1.5μs/24h @ ±2°C
▪ Frequency Stability over Temperature: ±0.2 ppb

ams OSRAM Mira016 – nahinfrarotfähiger Global Shutter-CCD

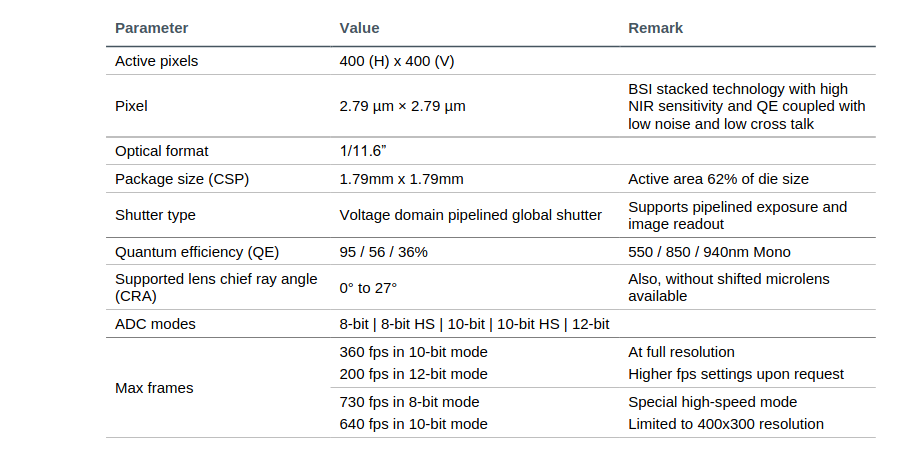

Mit der Mira016-Serie schickt AMS OSRAM einen CCD ins Rennen, der – um rund 10 EUR kaufbar – von seinen Distributoren als für Computer Vision optimiert bezeichnet wird. In den öffentlich zugänglichen Informationen finden sich leider keine genauen Angaben zur spektralen Empfindlichkeit, sondern nur die gezeigte Tabelle.

Bildquelle: ams OSRAM

Lumileds LUXEON C ES – LED mit “routingoptimiertem Layout”

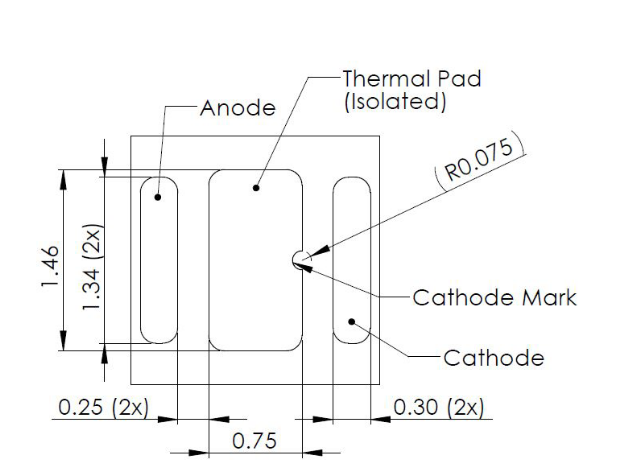

LumiLeds schickt neue Leuchtdioden ins Rennen, deren Layout seltsam erscheint.

Bildquelle: LumiLeds

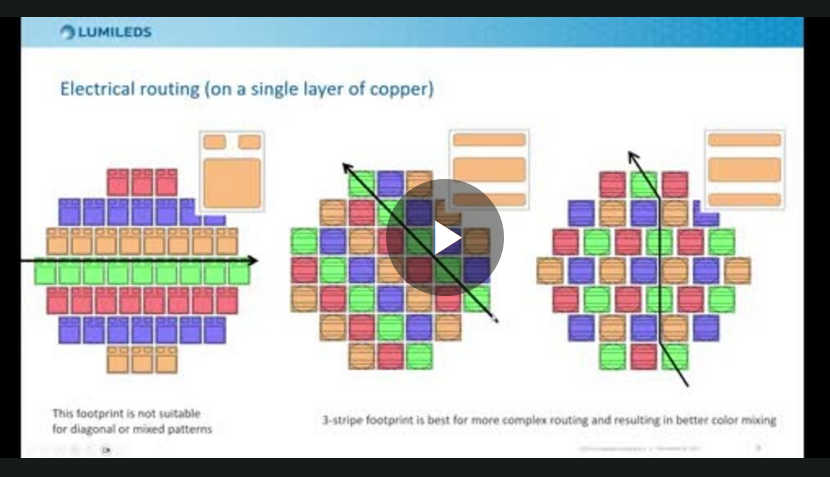

Raison d’Etre des durchaus seltsamen Layouts ist dann – die Abbildung gibt es leider nicht in FullHD – die Erleichterung des Routings “non-traditioneller” Displaystrukturen.

Bildquelle: LumiLeds

Knowles FPC08035 – winziger “directional coupler”

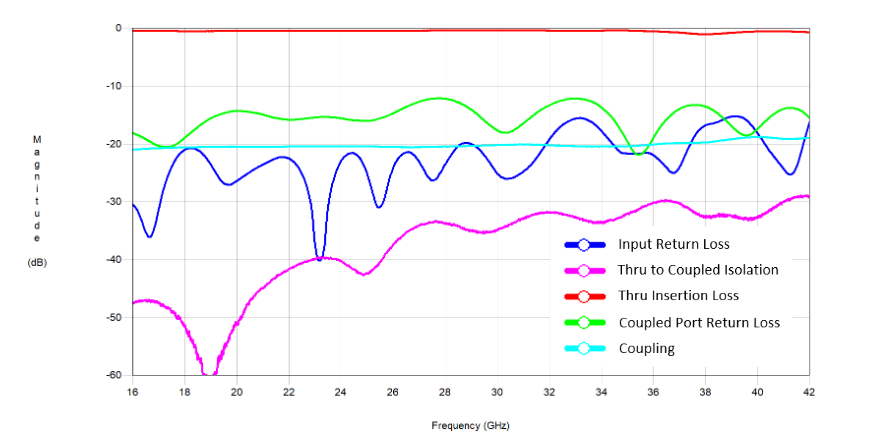

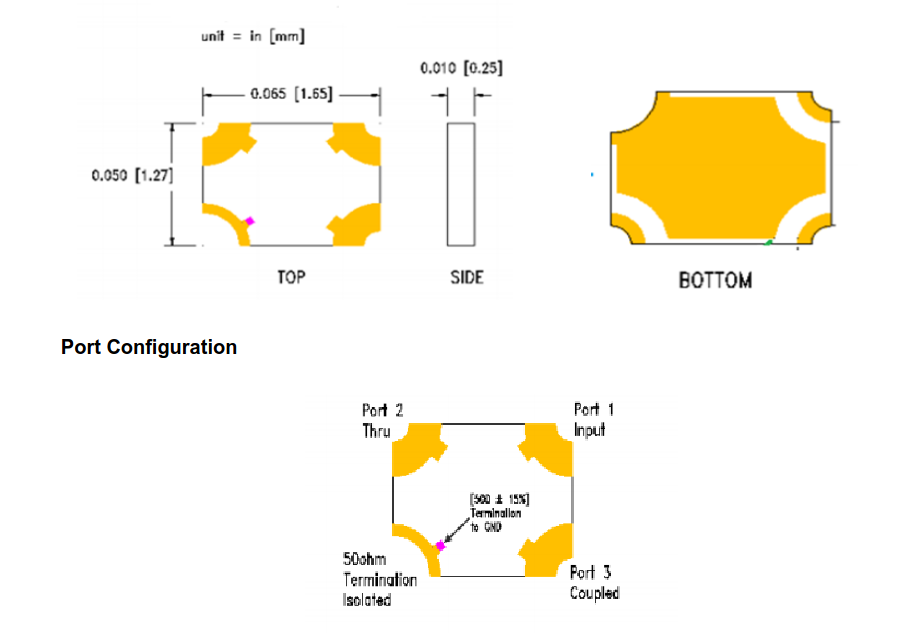

Der an sich seit 2021 dokumentierte FPC08035 könnte den einen oder anderen RF-Ingenieur interessieren – dank Nutzung dielektrischer Materialien ist er extrem klein, erreicht aber trotzdem sehr brauchbare Stabilitätswerte im Bereich 20 bis 40 GHz.

Bildquelle: Knowles

Littelfuse KSC2 DCT – reflowofenrobuster Taster

Littelfuse bewirbt die im Titel genannten Schalter als reflowofengeeignet – Intention ist hier (logischerweise) eine Reduktion der Fertigungskosten.

TE Connectivity – Lüftungsgitter mit EMI-”Resilienz”

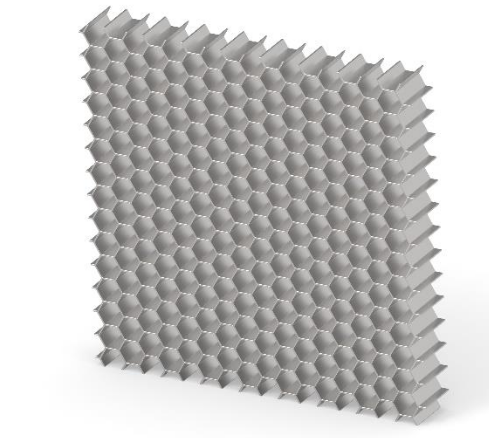

Würth’s vor wenigen Monaten veröffentlichtes (und lesenswertes) Lehrbuch zur EMI-Abschirmung konfrontiert Leser schon im ersten Kapitel mit der Realität, dass Kühlöffnungen – aus thermischer Sicht immens wichtig – aus Sicht der EMI-Modellierung wahre Albtraumtore darstellen. Mit EMI Shielding Honeycomb Ventilation Panels bietet TE Connectivity nun ein Produkt an, das sich – wie in der Abbildung gezeigt – dem Problem anzunehmen sucht.

Bildquelle: TE Connectivity
