[V] Bausatz 8 mal Temperaturmessung, 2 mal AC-Strommessung WLAN

[Klaus H. (klahi)]

Aus überzähligen Teilen eines privaten Projekts kann ich 3 Teil-Bausätze
von "Temperator" verkaufen.

Was ist Temperator? Zusammengefasst ist Temperator eine 8-kanalige
Messbox für Temperatursensoren (DS18B20) und 2 kanalig für Stromfühler
(Current Transformer). Ergänzend können die Messwerte auf einem kleinen
1,3 Zoll Display abgelesen werden. Das Modul sendet seine Daten per WLAN
an eine Heimautomatisierung.

Ich vermesse damit die Temperaturen an der Heizungsanlage und die
Aktivität von Pumpen. Die Messwerte werden per WLAN an meine private
HomeAssistant Heimautomatisierungszentrale gesendet. Dort habe ich auch
Grafana zum visualisieren, das braucht man aber nicht.

Die Platine ist in THT-Technik aufgebaut. Alle Eingänge sind vor Über-
und Unterspannung geschützt. Um nachteilige Effekte zu vermeiden, werden
die Sensoren jeweils einzeln angesteuert und versorgt. Der Ausfall eines
Sensors beeinflusst die anderen Sensoren nicht. Die Sensoren können
komfortabel ohne Werkzeug montiert werden.

Die Software für den ESP32 wird mittels ESPhome erstellt und
aufgespielt. Das Rezept (die YAML-Datei) bekommt ihr dazu. Ihr werdet
von dem Komfort erstaunt sein.

Was ist im Teil-Bausatz enthalten:

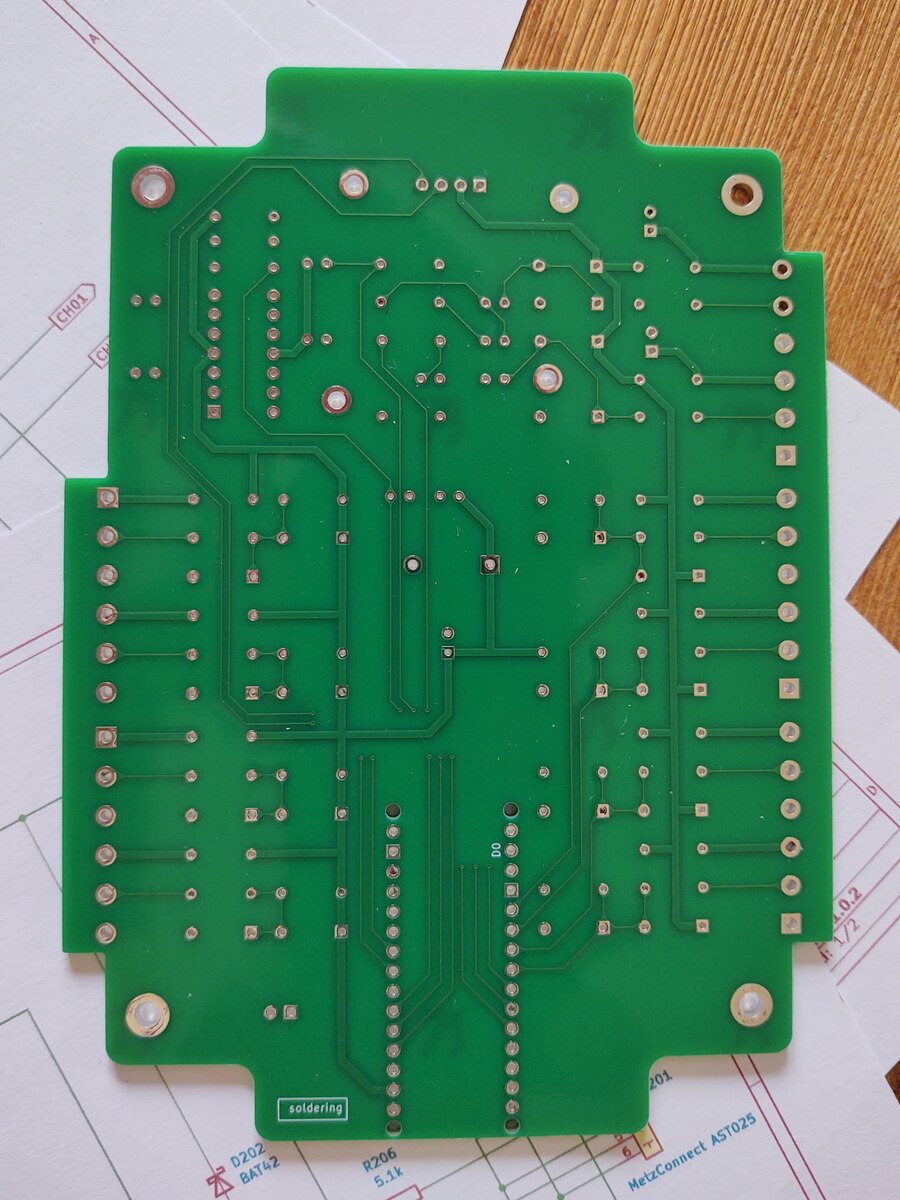

* 1 Platine 140x100 mm (2-lagig, Lötstoplack, Bestückungsdruck, von mir
entworfen ...)

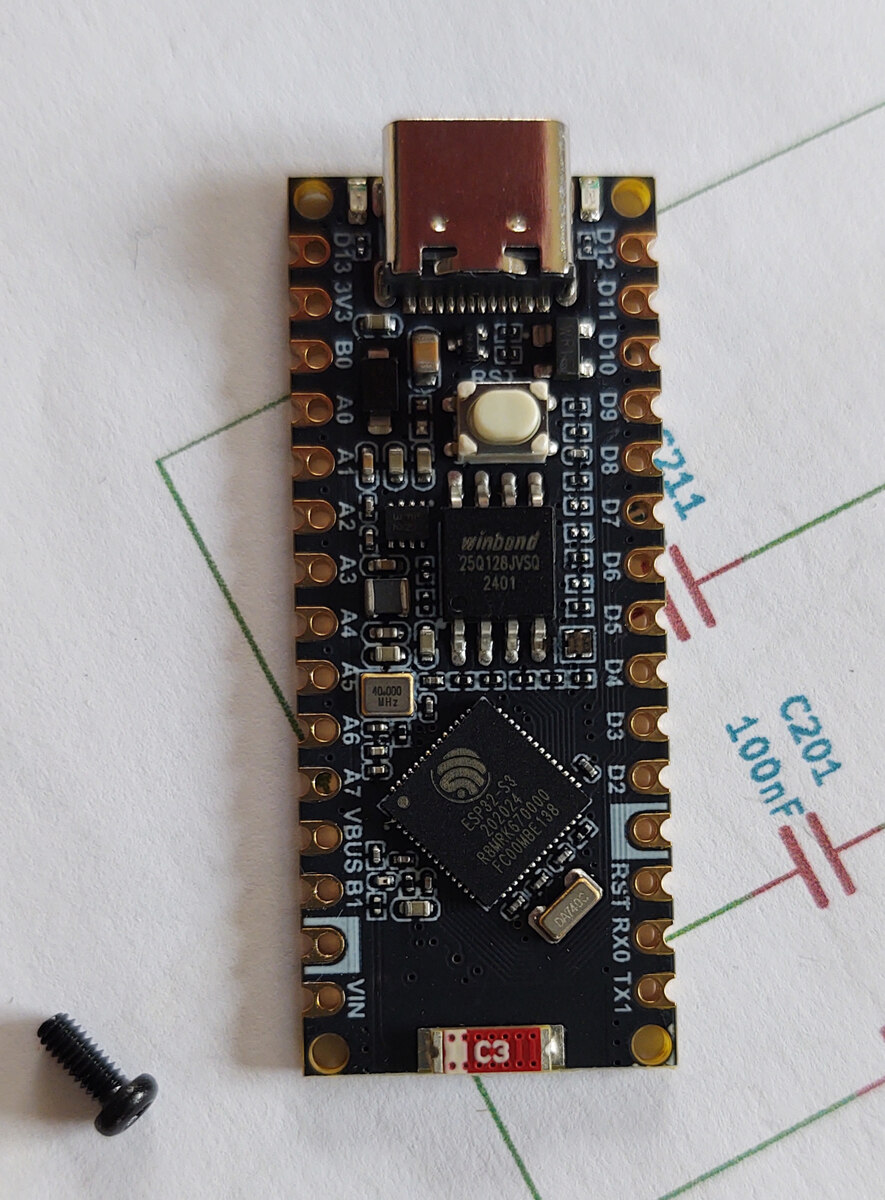

* 1 Waveshare ESP32-S3-Nano (Das ist ein Arduino kompatibles Board mit
viel Speicher)

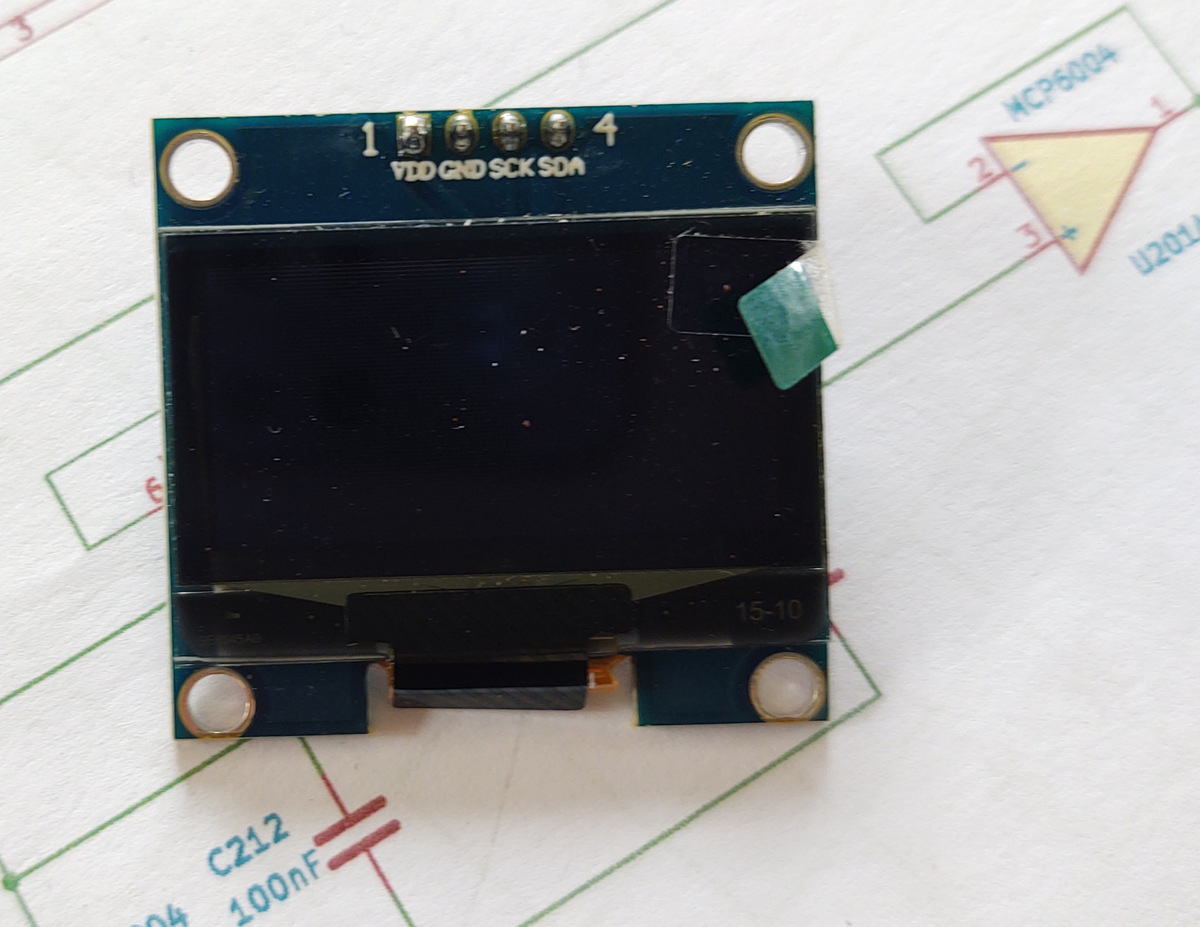

* 1 1,3 Zoll Display

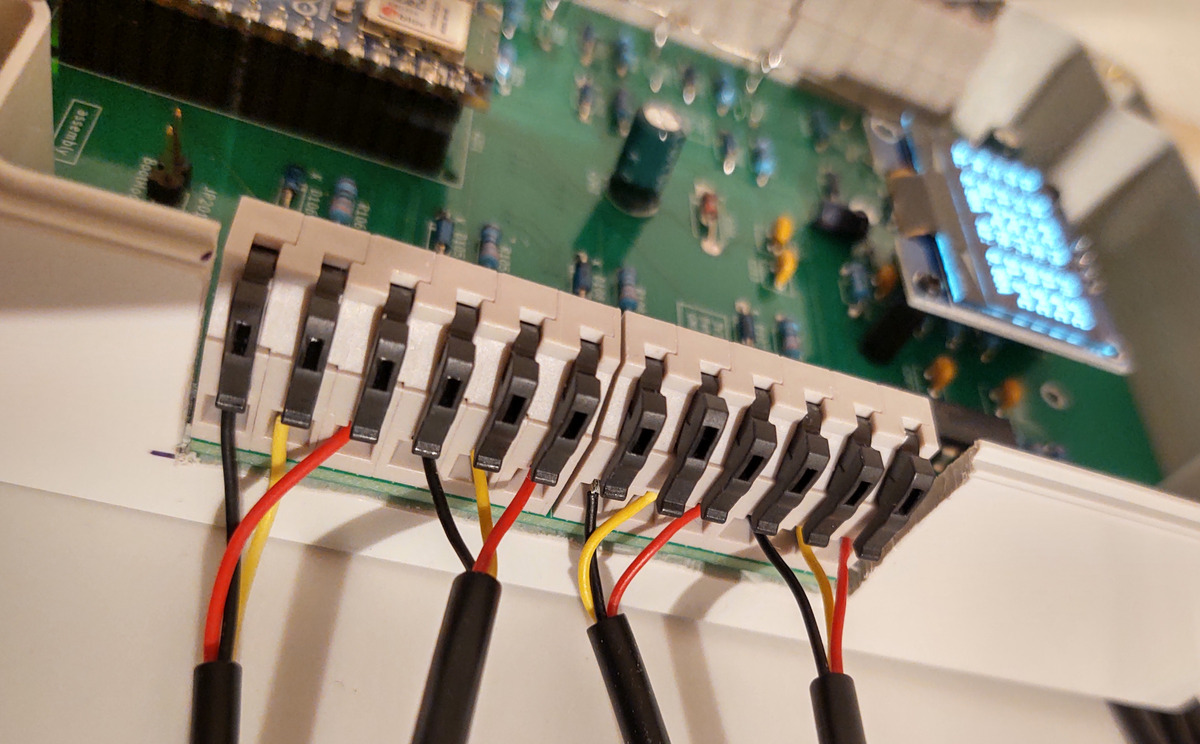

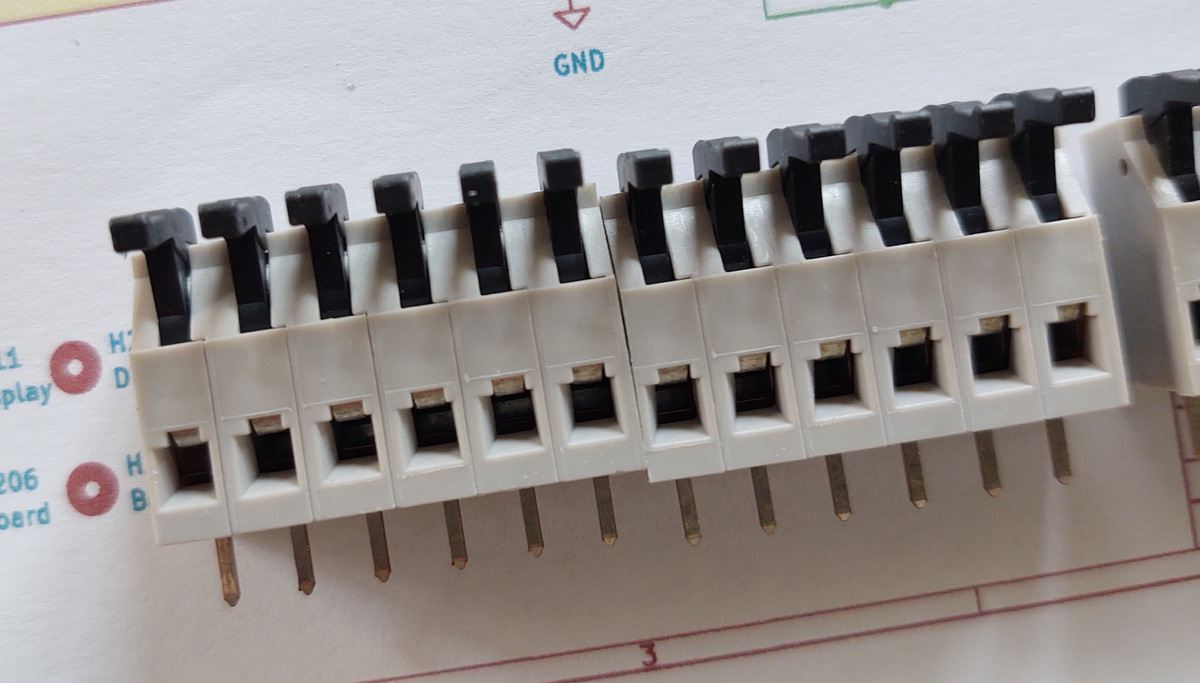

* 5 Metzconnect AST025 (Federkraftklemme, damit können alle Sensoren
ohne Werkzeug angeschlossen werden)
* 1 4-fach Operationsverstärker MCP6004
* 1 3,6 Volt Zenerdiode
* 4 Treibschrauben zur Befestigung der bestückten Platine in einem
Gehäuse des Typs Box4U 6U07151005737 (Reichelt)
* 2 Abstandshalter für das Display mit 4 Schrauben
* 1 per Email: Schaltplan als PDF, Bestückungsplan als PDF, BOM als PDF,
Installationshinweise für ESPhome als Textdatei, Montagehinweise als
Textdatei und die YAML-Dateien zum Erzeugen der Software für den ESP32.
* Bei Bedarf Unterstützung per Email - ich gehe aber von einem gewissen
Verständnis zur Hardware und Software aus.

Explizit, was ist NICHT dabei:
* Das Gehäuse vom Typ Box4U 6U07151005737 (Reichelt) Das Gehäuse muss
bearbeitet werden.
* Alle Widerstände und Kondensatoren, viele 100nF, einige 100 uF/3.3V,
3u3/3.3V
* Pin- und Buchsenleisten, 4x1 Buchsenleiste, ungefähr 7 mm
Kunstoffkörper, 2x1 Stiftleiste, bei Bedarf noch Buchsenleisten für den
ESP32-S3-Nano.Alles 2,54mm Raster.
* BAT42 Schottky-Dioden
* Bei zwei der ESP32 sind die PIN-Leisten noch nicht gelötet

ESPhome lässt sich auch für das Versenden von MQTT-Nachrichten
konfigurieren und kann dann mit allen Systemen arbeiten, die
MQTT-Nachrichten verdauen können. Die zwei Analogeingänge können AC
50/60 Hz bis 1 Volt verarbeiten, es muss kein Current Transformer sein.
An den beiden Analogeingängen steht auch eine 3,3 Volt Speisung für
externe Schaltungen zur Verfügung.

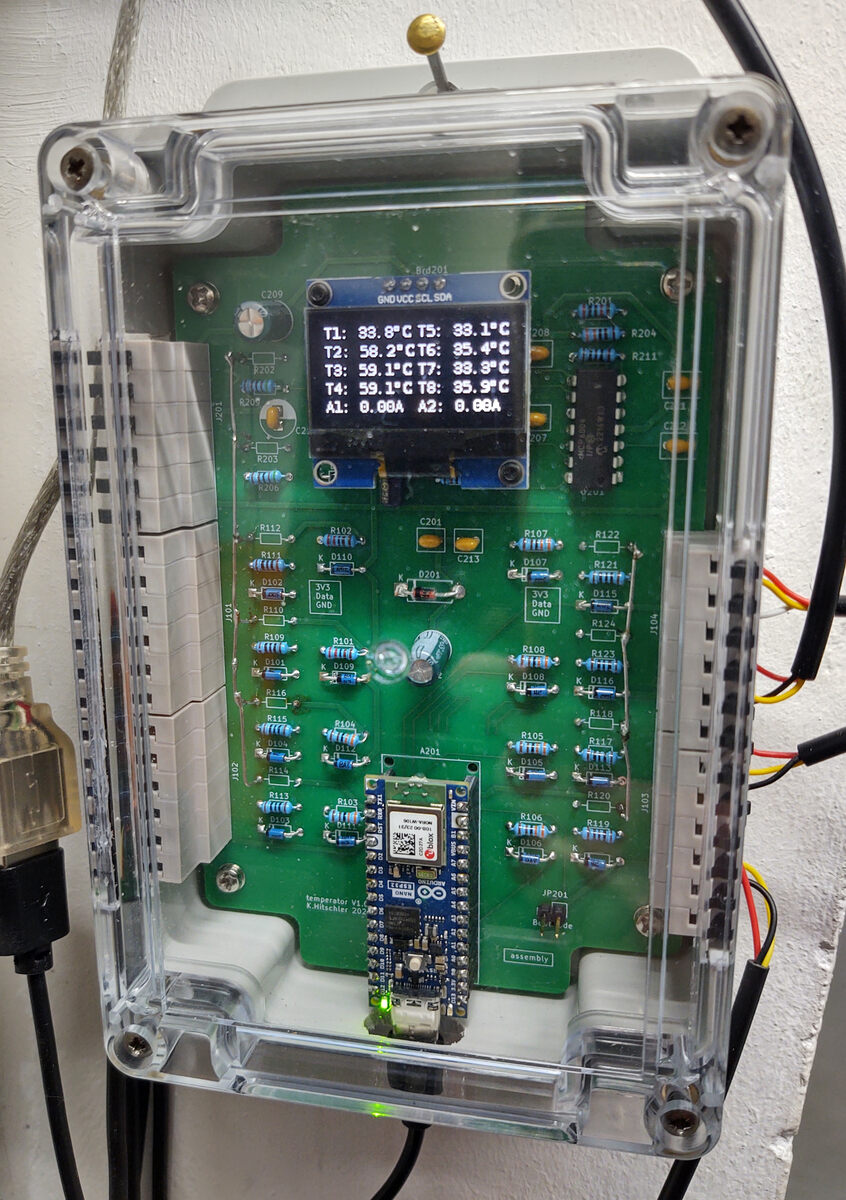

Bei mir misst die Messeinrichtung seit 3 Monaten ununterbrochen die
Temperaturwerte aller Heizkreise. Was man da so erfährt ist schon
interessant.

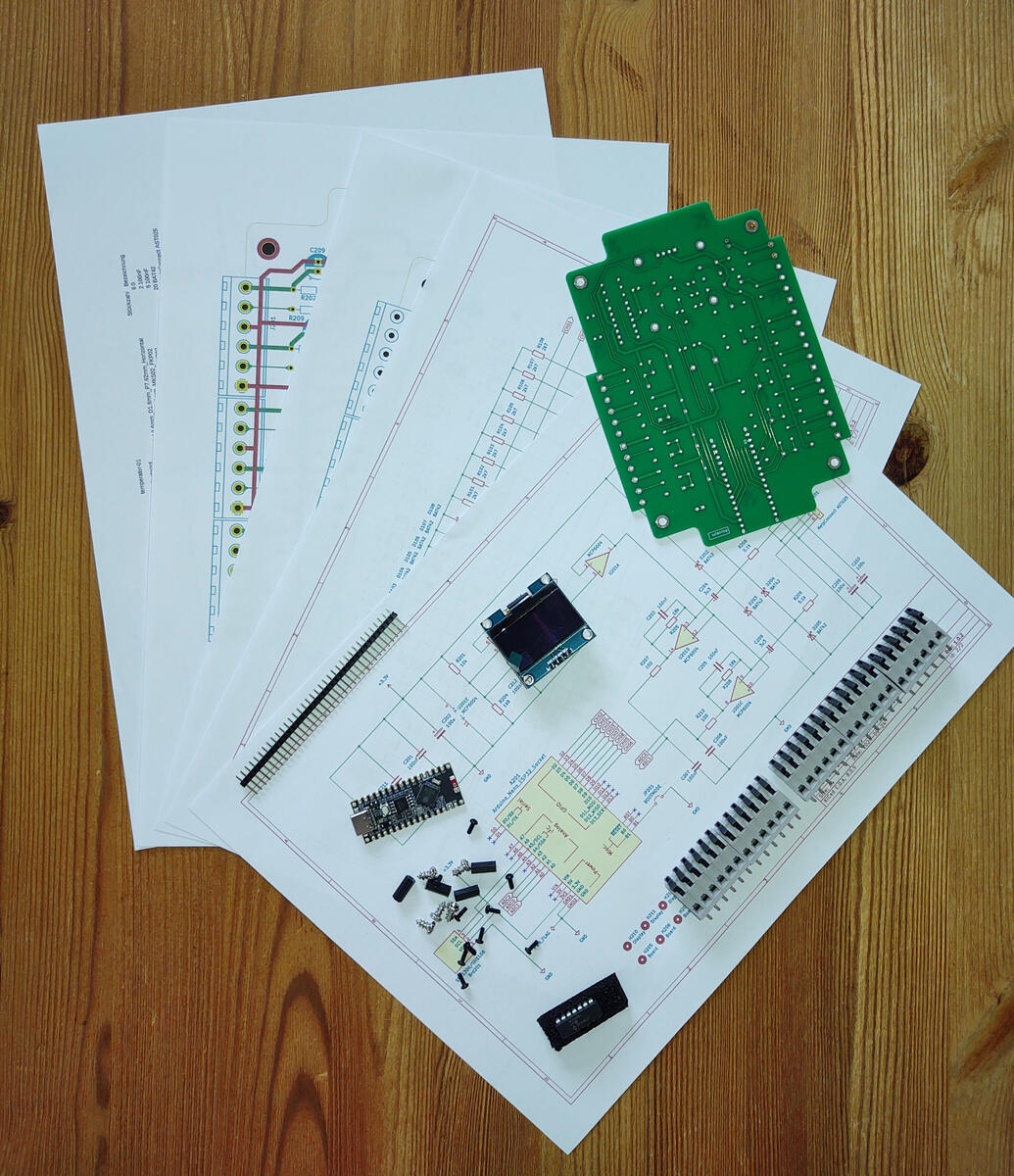

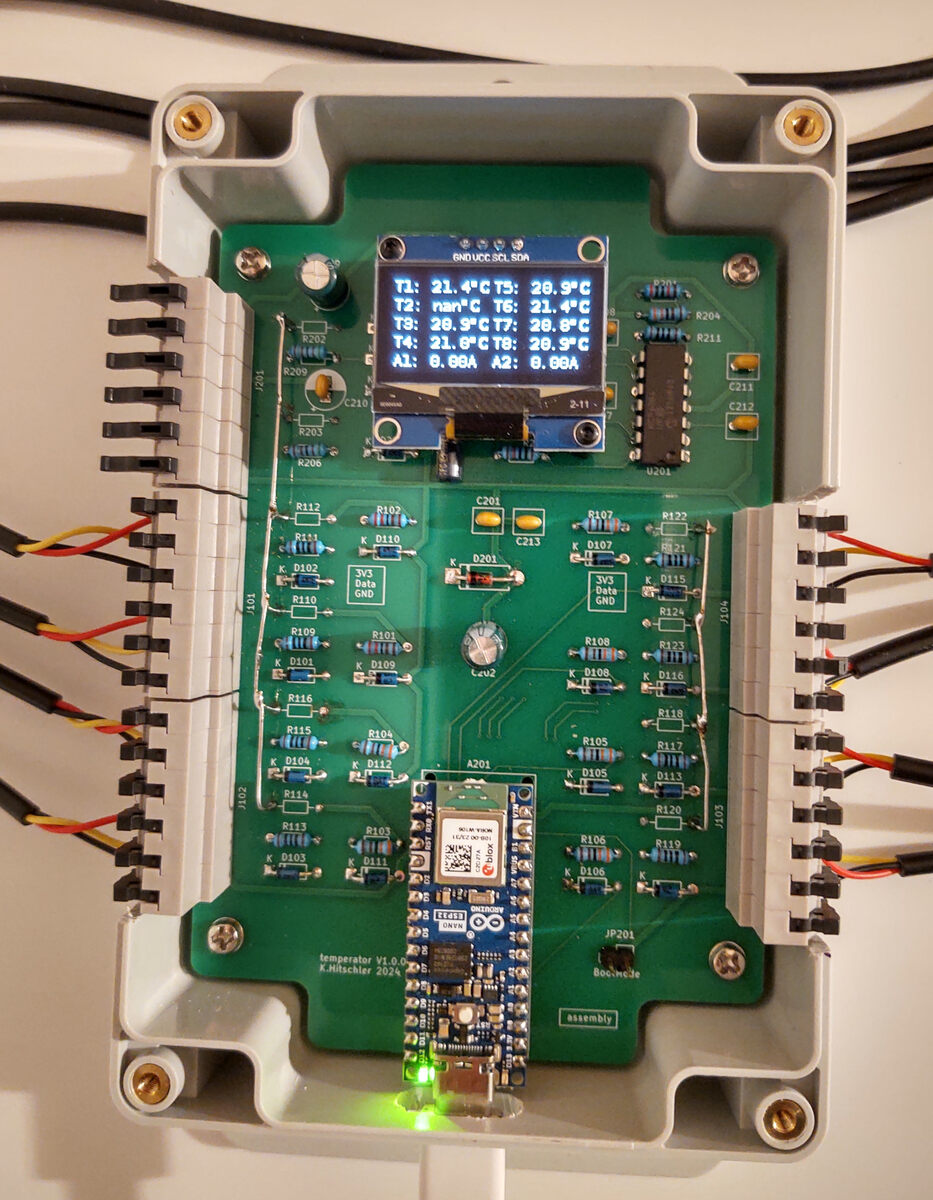

Die Bilder zeigen die Teile und ein fertig aufgebautes Teil zur
Veranschaulichung.

Pro Teil-Bausatz, einschließlich Versand, verlange ich 60€. Das
entspricht ungefähr meinen eigenen Auslagen.

Bei Interesse meldet Euch bitte per PN.
