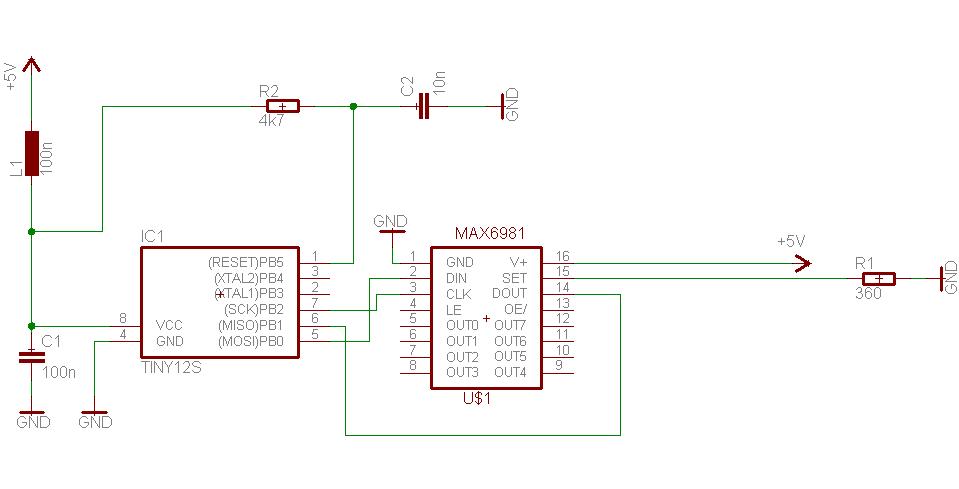

Hallo Ich habe ein Problem und zwar muss ich ein Projekt für die Fachhochschule machen und ein LED-Beleuchtungsmodul "bauen" Es sollen 4X4 LED´s im Milli- bzw µ-Sekundenbereich (gleichzeitig und gleich hell) aufleuchten. Bin bis hierher gekommen (siehe Schaltplan). An OUT0 bis OUT7 kommen die (Super-Flux) LED´s. Ich bin mir allerdings beim Tiny nicht sicher, wo ich XTAL1 und XTAL2 "anklemme" ( zusätzliche Bauteile, wie Widerstand,.. notwendig?) und wie ich OE und LE anschließe. Es soll über den OE gesteuert werden. Ich habe leider nicht wirklich viel Erfahrung mit diesen Bauteilen (habe natürlich die Manuals beider Bauteile durchgearbeitet). Die nächste Frage Frage wäre dann zur Programmierung des ATtiny12. Bin für jede Hilfe sehr dankbar
An XTAL1 und XTAL2 kommt ein Quarz, so einer eingebaut werden soll. Da du aber die beiden Pins für OE und LE brauchst, wirds nichts werden mit dem Quarz. OE und LE einfach direkt dranhängen.
Vielen Dank!!! Die nächste Frage wäre zur Programmierung des ATtiny12. Das Schieberegister soll auf 1 bleiben und es soll alles über Output Enable gesteuert werden. Dort soll die Zeit eingestellt werden, in der die LED´s blinken/blitzen. Hat jemand zufällig eine Art Muster zur Hand oder etwas ähnliches? Ich weiß, dass ich das mit C++ oder Basic programmieren kann. Ich müsste doch nur eine Schleife schreiben, oder nicht? Also die LED´s sollen mit einer bestimmten Frequenz blinken/blitzen. (wie eine Art Werkseinstellung). Diese Frequenz kann/sollte man durch das (geschriebene) Programm aber noch ändern.
