Forum: Analoge Elektronik und Schaltungstechnik Spannungsberechnung bei Widerständen


Autor: Manuel (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

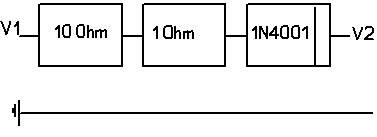

ich habe einen solchen Aufbau (siehe Skizze) und frage mich, wie ich V2
berechnen kann. Durch die Diode fallen immer 0,7V ab?
Vielleicht liegt es am Festtagsbraten, daß ich da nicht drauf komme..

Wäre sehr nett, wenn einer da helfen könnte.
Vielen Dank.

Autor: Stefan Gemmel (steg13)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
V2 = V1

Autor: Jan M. (mueschel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Durch die Diode fallen immer 0,7V ab?
Sobald Strom fließt ja (näherungsweise). Und an den Widerständen fällt
eine Spannung von U = R I ab... Die beiden Spannungen in Reihe... Und
fertig

Autor: Jürgen Schuhmacher (engineer) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Um es rechentechnisch zu vereinfachen, kann man der Diode noch einen R
in Serie zurechnen.

Autor: Manuel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mh, nur Strom fließt ja keiner bzw. fast keiner, weil ich ja hochohmig
per ADC messen will. Oder sehe ich da was falsch?

Autor: ??? (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
dann kommt da eben noch der Ri des ADC in Serie und das ist dann ein
klassischer Spannungsteiler.

Autor: Hauke Radtki (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wozu dann die diode und 2 widerstände?!

Autor: Manuel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich verstehe immer weniger. was ist Ri?

Autor: Manuel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

kann nicht mal bitte einer eine Formel dazu erstellen? Vielen Dank.

Autor: Niels Hüsken (monarch35)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sind das deine Hausaufgaben?

Nein, für eine Diode gibt eigentlich kein R

Autor: Niels Hüsken (monarch35)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also über der Diode fällt Ihre Durchlassspannung ab (ca. 0,7V). Die
restliche Spannung verteilt sich im Verhältnis wie die Widerstände auf
(10:1).

Das sollte aber zur Rätsels Lösung langen!

Autor: Hauke Radtki (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn du wirklich hochohmig misst, dann steht die lösung oben:
V2 = V1

Autor: KlausR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da die Diode einen differenziellen Widerstand bildet, muss man die
Diodenkennlinie im interessierenden Bereich durch eine Gerade ersetzen
und ermittelt dann den differenziellen Widerstand.
Im Link ist der Rechengang beschrieben:
http://www.stiny-leonhard.de/lesprob2.pdf
