Moin,

Im AVR-Tutorial findet man einen Schaltplan mit dem AT Mega 8 gezeichnet
in Eagle. Ich habe die neueste Testversion von eagle instaliert und
finde die Bauteildefinition des ATMega 8 und AT Mega 48 nicht.

Kann mir jemand sagen wo ich die entsprechenden Bauteilspezifikationen
für Eagle finde?

Viele Grüße und Danke für alle Tips,

   Markus

Autor: Sonic (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei www.cadsoft.de gibt's auch Bauteil-Downloads (Librarys). Da ist auch
von Atmel was dabei, icl. mega8.

Autor: Holger M. (nezaya)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also normalerweise liegen die in der Library Atmel unter mega8 bzw.
mega8-p für DIL Gehäuse. Der Mega48 ist in der aktuellen Version wohl
noch nicht drin.

Einfach mal mega8 in das Suchfeld eingeben.

Wenn du den aber Mega8 auch nicht findest, schau mal ob die Library
überhaupt geladen ist. Das lässt sich notfalls mit Use im Menüpunkt
Library nachholen. Dann solltest du auf jeden Fall den Mega 8 finden.

Auf der Seite von Cadsoft [1] gibts zudem neuere Atmel Libraries.
Vieleicht ist da auch schon der 48er drin.

Gruß Holger

Autor: Markus Gronotte (happyhippo4u)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In welcher Library sind die denn drin. Ich finde da mehrere.

Autor: Holger M. (nezaya)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wo findest du mehrere? In Eagle, oder auf der Webseite?

Der Mega8 ist schon in der mitgelieferten Lib drin. Dafür musst du
nichts mehr laden. Der Mega48 ist leider auch nicht in einer der beiden
anderen Libs, atmel.lbr [1] und atmel-2005.lbr drin. Zumindest nicht in
der Version die ich hier habe. Vieleicht sind die online neuer.

Dann gibts da noch zwei AVR Libs [3,4] und noch ein paar andere. Musst
halt mal probieren.

Wenn da dann auch nichts drin ist, hilft nur selbts Zeichnen, oder
nochmal im Forum fragen. Irgendwer wird den Mega48 ja schon haben, wenn
er auf einem Schaltplan abgebildet ist.

[1] ftp://ftp.cadsoft.de/eagle/userfiles/libraries/atmel.lbr
[2] ftp://ftp.cadsoft.de/eagle/userfiles/libraries/atmel-2005.lbr
[3] ftp://ftp.cadsoft.de/eagle/userfiles/libraries/avr.lbr
[4] ftp://ftp.cadsoft.de/eagle/userfiles/libraries/avr-1.lbr

Autor: Markus Gronotte (happyhippo4u)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Holger,

Wie findet man den Mega8 denn (Pinmäßig ist er ja der gleiche wie der
48)? Unter Atmel in Eagle direkt finde ich ihn nicht. Mit den
Suchbegriffen Mega8*, *Mega8, Mega8 und Mega8* finde ich den leider
auch nicht.

MfG,

   Markus

Autor: Basti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
in der library "atmel" ist nen unterordner "MEGA8"

Autor: Holger M. (nezaya)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Markus Gronotte

Also wenn du den mega8 mit mega8 nicht findest, hast du die Library
nicht geladen. Geh mal Haupfenster von Eagle (das wo man die Projekte
verwaltet) in die Liste und öffne den Libraries Zweig (Plus drücken).

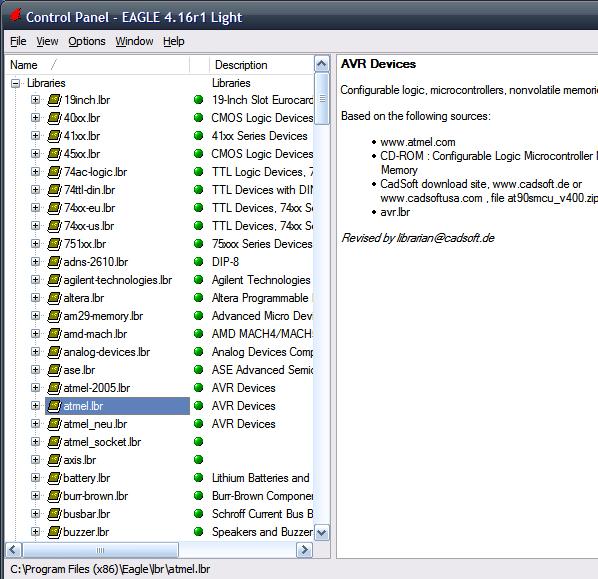

Dort scrollst du, bis du die atmel.lbr erreicht hast (siehe Screenshot).

Wenn dahinter der Punkt nicht grün ist, ist die Lib nicht geladen und du
kannst sie im Schaltplan nicht verwenden. Dann entweder wie bereits in
meinem ersten Post genannt verfahren, oder einfach rechts auf die Lib
klicken und "use" auswählen.

Nach dem Use sollte der Punkt hinter Atmel grün sein.

Dann kannst du den Mega mit dem ADD Button im Schematic-Fenster in den
Schaltplan einfügen.

Wenn du noch mal auf das Plus vor der Atmel-Lib drückst, siehst du auch,
was alles in der drin ist. Da sollte ein MEGA8 und ein MEGA8-P stehen.

Anders sieht es natürlich aus, wenn du statt einem Schaltplan ein Board
(Platinenlayout) erstellst. Dann kannst du natürlich den Mega8 nicht
auswählen. Im Board kann man nur die Gehäuseformen einfügen z.B. DIL40
o.ä.. Konkrete Bauteile interessieren Eagle nur im Schematic.

Autor: Philipp Burch (philipp_burch)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich hab' mir beim mega48 so beholfen, dass ich einfach den mega8
kopiert habe. Ist zwar von den Pinbeschriftungen nicht weiter tragisch,
aber während man das Schema zeichnet sollte man eh das Datenblatt offen
haben ;)

Autor: Sonic (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wieso erstellst du ihn nicht einfach neu?
Kannst den Mega8 kopieren und abändern, sollte schnell gehen.

Autor: Sonic (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Okay, hab' mir den Mega48 gebastelt (DIP28).
Wer Interesse hat, habe die .lbr drangehängt.

Autor: Unbekannter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh je, jetzt ist der Gronotte auch schon hier aufgeschlagen...
