in dem Heft war ein Semiprofessionelles Labornetzgerät. Gebaut habe ich es 1980. Das Heft könnte evtl. auch von 1979 oder 1978 gewesen sein.
Gast
#485953
Hat sich denn in den letzten 29 Jaren nichts getan in der Labornetzteil-Technologie?
Gast
#485967
ELV hat nen Archiv auf der Seite, villeicht kannst dus da noch als pdf oder so kaufen.
@Wegstabenverbuchsler Doch die Schaltnetzteiltechnologie ist wesentlich verbessert worden. Und die Anzeigen sind heute digital. Gute Analoginstrumente kaum noch zu bezahlen. Im Linearbereich hat sich wenig getan. Geregelt wird immer noch nach dem gleichen Prinzip mit Operationsverstärkern.

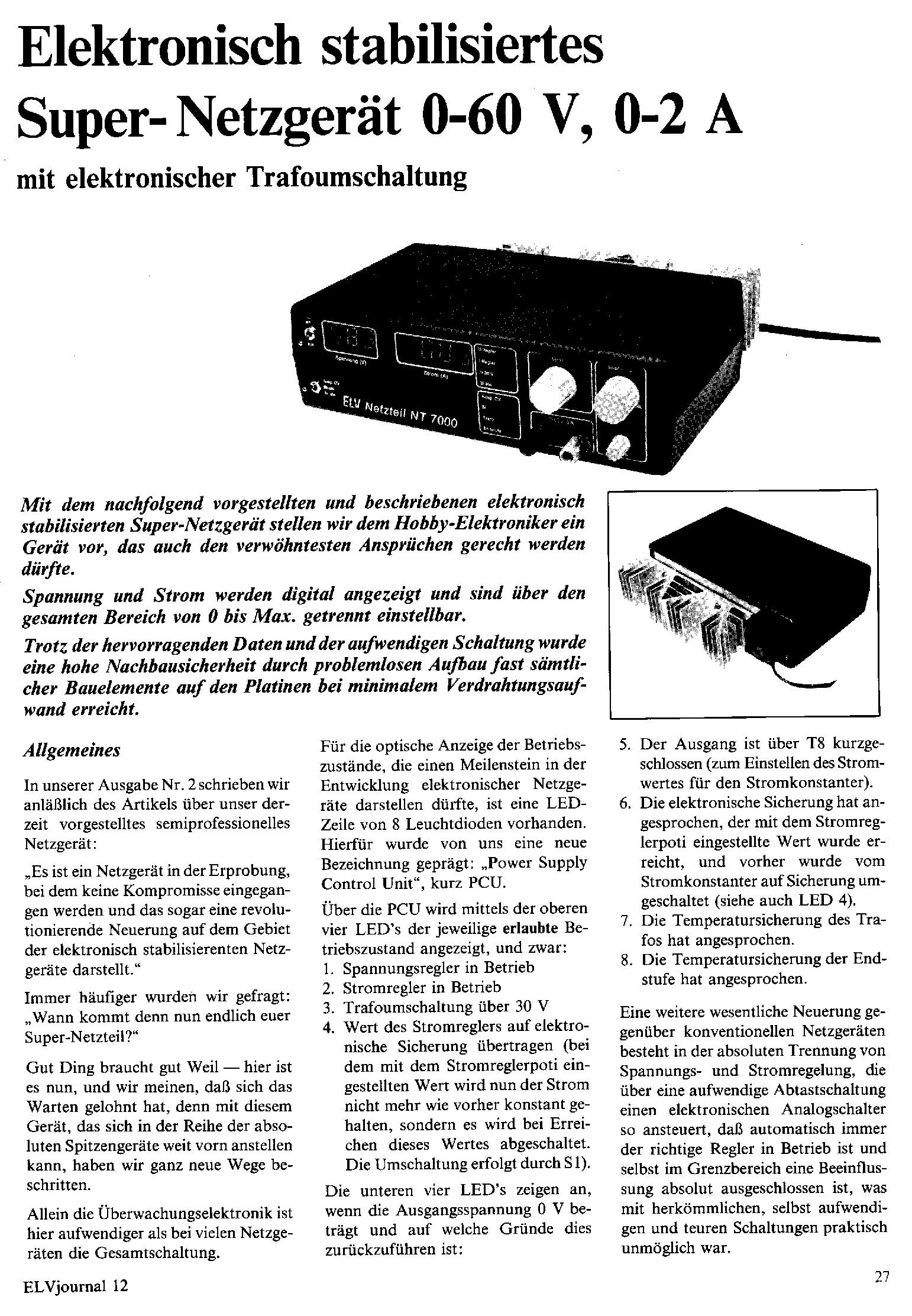

Das hier aus Heft Nr. 12 vom Nov/Dez 1980 ?
Angehängte Dateien:
-
(76 KB)

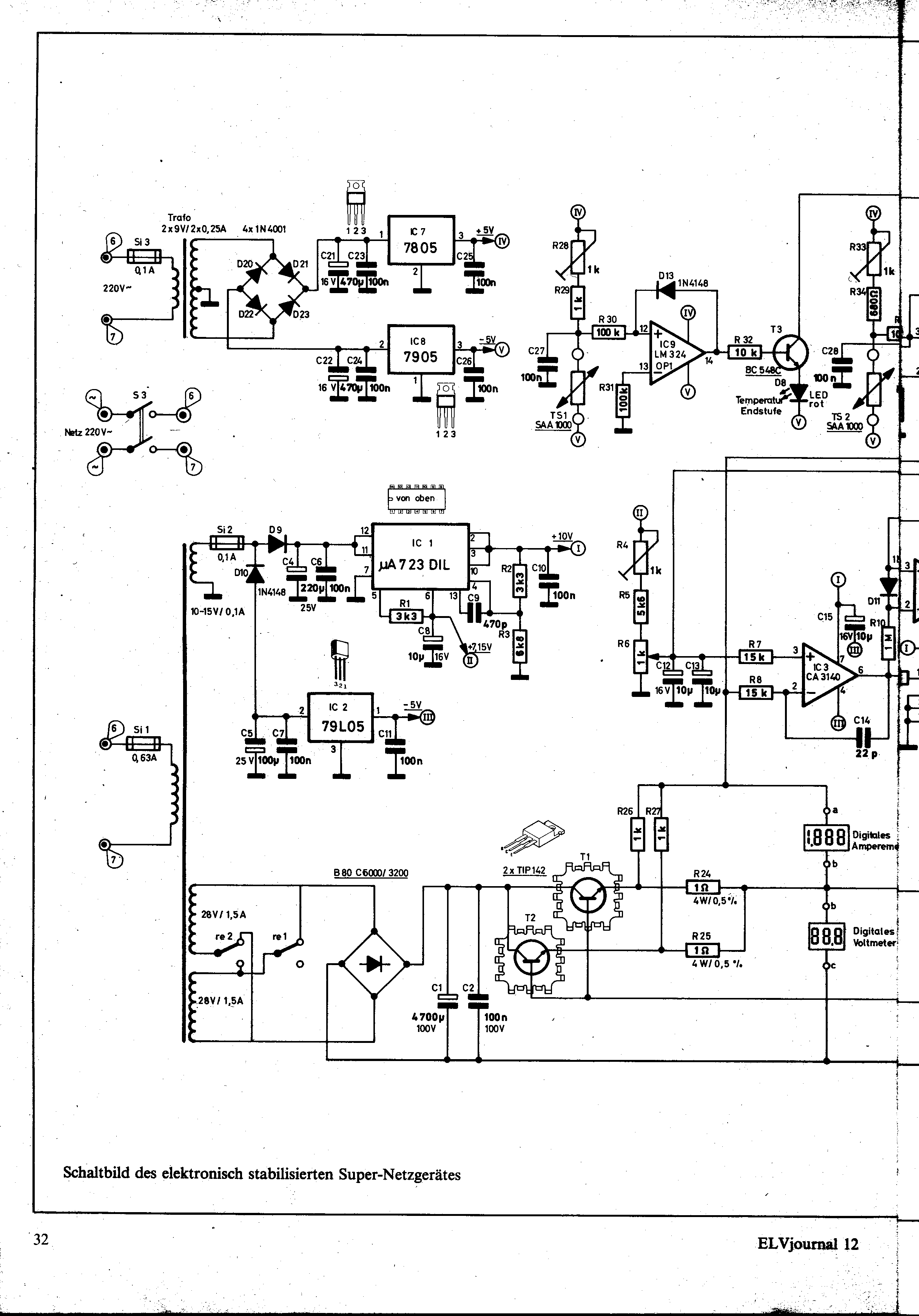

mit dem guten alten uA723
Angehängte Dateien:
-
(78 KB)
Angehängte Dateien:
-
(95 KB)
Die Anzeige war auch damals schon digital, 2 Stück ICL7107 mit 7Segment-LEDs TIL701
Gast
#488452
Was den 723 betrifft, da musst du nicht unbedingt die alten ELV bemühen, der (böse ;)) Conrad hat Netzteil-Bausätze auf seiner Seite, bei denen der komplette Schaltplan als PDF zum DL bereitsteht. Die NT haben den 723 und nen paar Leistungstransis verbaut (eines kann sogar glaube ich 10 A).
