endgültiger Schaltplan meines Thermometers

Markus Gast #522934
Lesenswert?
• ▲
▼

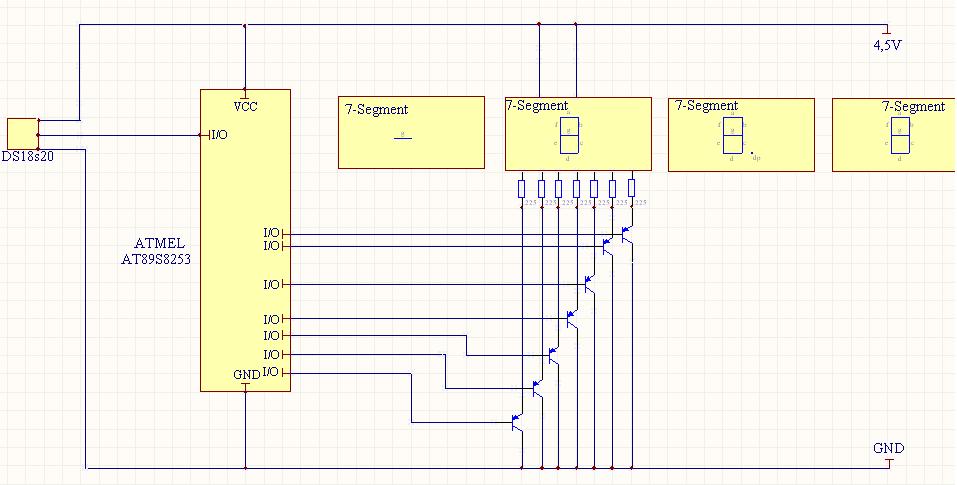

Hi hier jetzt mein endgültiger Schaltplan. Nach diesem Schaltplan fang
ich jetzt an zu löten.
vor die Kondensatoren müsst ihr euch jedoch noch einen Basiswiderstand
von 1k Ohm hinzudenken.
Falls man es nicht genau erkennen kann im Projekt liegt eine Spannung
von 4,5V an und die Widerstände vor den 7-Segmentanzeigen haben einen
Wert von 225 Ohm.

Denkt ihr das funktioniert so?
