Hi,
Ich habe da ein Problem. In Eagle ist ja standartmäßig ein Rastermaß
eingestellt (meist Inch).
Stelle ich dieses nun um (z.B. auf cm, oder kleiner bzw größer), dann
passt nix mehr. Wenn ich es wieder auf die ursprüngliche Maßeinheit
bringe passt wieder nichts. -> einmal umgestellt schon hat man verloren.
Ich möchte nämlich ein Led Raster anlegen von 20 mm x 20 mm. Habe
Schaltplan erstellt. Dann umgestellt auf 20 mm. Doch nicht mal das passt
exakt. Gibt es da einen ´Trick?
mfg
Hallo,

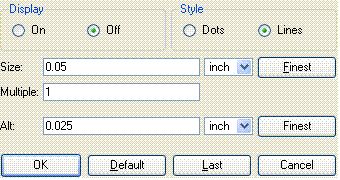

Ich bins nochmal. Hier einmal ein Screenshoot, den hab ich im Netz
gefunden. Also was bedeuten da die buttons und so so? Also mit "size"
stelle ich das Rastermaß ein, oder? Also in dem Fall 0,05 inch.
Was machte ich mit "multiple" und "Alt"?
Danke
Richtig, mit "Size" stellst Du das eigentliche Raster ein. "Multiple"
legt fest, wie dieses Raster dargestellt wird: So wie unter "Size"
eingegeben oder eben im Abstand eines Mehrfachen des eingegebenen
Wertes. Und "Alt" legt fest, welches (feinere) Raster gelten soll, wenn
Du gleichzeitig die "Alt"-Taste betätigst.
Nice week,
Zardoz
Bitte.
Lass das Rastermaß einfach auf Inch und rechne die 20 mm entsprechend
um. Stellst Du dann noch unter "Alt" einen entsprechend kleinen Wert
ein, ist das genau genug.
Nice week,
Zardoz
Hallo!
Zu einem kannst Du mit Projecten arbeiten, dann werden alle
Einstellungen in diesem Project gespeichert.
Vorausgestzt Du verlässt Eagle mit Beenden (ALT X)
Die Grundeinstellungen kannst Du in einer Datei festlegen eagle.(keine
Ahnung) siehe Anleitung.
Wenn Du Bauteile auf ein aktuell eingestelltes Raser "Snapen" mochtest
"ALT Taste" Drücken beim auswaehlen.
gruß,
Bjoern
Jenn du Einstellungen für immer und "nicht nur" für Projekte haben
möchtets kannst du diese in der eagle.scr eintragen. Diese Datei liegt
im eagle Unterverzeichniss "scr".
Speziell für diesen Fall...So sieht es an der entsprechenden Stelle bei
mir aus:
BRD:
Grid On;
Grid Dots;
Grid mm;
Grid 0.3175;
das ganze kannst du natürlich für den Schaltplaneditor unter SCH: auch
anlegen.
Du solltest eben nur auf ein sinn ausgewähltes Raster achten, also
vielfache von dem 1/10 inch.
Je nach bedürfniss kann man natürlich auch das alternatieve Raster hier
definieren oder sich ein paar globale Shoutcats zur Rasterumschaltung
festlegen.
Bei mir hat sich folgendes als Praktisch erwiesen:
Assign C+1 GRID ON DOTS MM 0.15875 1;
Assign C+2 GRID ON DOTS MM 0.3175 1;
Assign C+3 GRID ON DOTS MM 0.635 1;
Assign C+4 GRID ON DOTS MM 1.27 1;
Assign C+5 GRID ON DOTS MM 2.54 1;
Assign C+6 GRID ON DOTS MM 5.08 1;
Dadurch kann ich mir mit der linken Hand mal eben schnell alle meine
Rastergrößen durchschalten wären ich mit der Maus die Teile hin-und-her
wirbel.
@Timo
Aber wie löse ich nun mein Problem, dass andauern das Raster verstellt
wird?
DU verstellst das Raster, sonst keiner. Wenn du deine LEDs im 20mm
Raster anlegen willst, dann stell einfach auf 20mm Raster um, plaziere
die LEDs, und stell dann wieder auf das "normale" 50 mil Ratser um. Das
mit dem "passen" ist kein Problem, Eagle kann PROBLEMLOS von JEDEM
Raster auf das aktuelle Raster routen. Man muss nur an den "verschobenen
Pins" anfangen.
@Zardoz
>Lass das Rastermaß einfach auf Inch und rechne die 20 mm entsprechend>um. Stellst Du dann noch unter "Alt" einen entsprechend kleinen Wert>ein, ist das genau genug.
Quark. Da sitzt man vor einem 3 GHz++ Rechner und rechnet per
Hand/Taschenrechner/Rechenschieber noch um. Unsinn!
Siehe oben. Eagle kann auf weniger als 1um genau Leiterbahnen
platzieren, und das easy.
MfG
Falk
ist sogar die Regel, dass man z. B. die Mechanik mit einem 1 oder 0,5mm
Raster zeichnet, dann das Raster auf Inch stellt und die Bauteile
plaziert und routet, wenns eng zugeh, arbeite ich gerne mit 8mil Raster,
die Umschalterei dauert ja nicht wirklich lang ;-)
Peter
