Hallo zusammen,

ich habe noch Platinen übrig, und würde die zum Selbstkosten Preis
abgeben.

Beschreibung:

Die MSP430 Controller können mit diesem JTAG Adapter im eingebauten
Zustand (in-circuit) programmiert werden.

Der Adapter dient als Bindeglied zwischen PC (Parallelport) und
Targetplatine (14-pol. JTAG Stecker, Anschlußbelegung gem.
TI-Empfehlung).

Der gleiche Adapter ermöglicht auch Echtzeitdebugging, das Setzen von
Breakpoints und Ausführen von Einzelschritten, also die ganze Palette an
Funktionen, um effizient Programme entwickeln und debuggen zu können

Die Platinen sind in Deutschland gefertigt,

FR4
DS (doppeltseitig)
LS (Lötstop grün).

Ich Denke an einen Verkaufspreis pro Stück 5,- € + Versankosten nach
Aufwand.

Die Bautelkosten liegen bei ca. 3-5,- € je nach Bezugsquelle.

Kann in folgendes Gehäuse eingebaut werden
Reichelt Artikel-Nr.: COM 940 0,36€

siehe Bilder.

mfg Andreas

Autor: Andreas Ohne (bitleiste)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

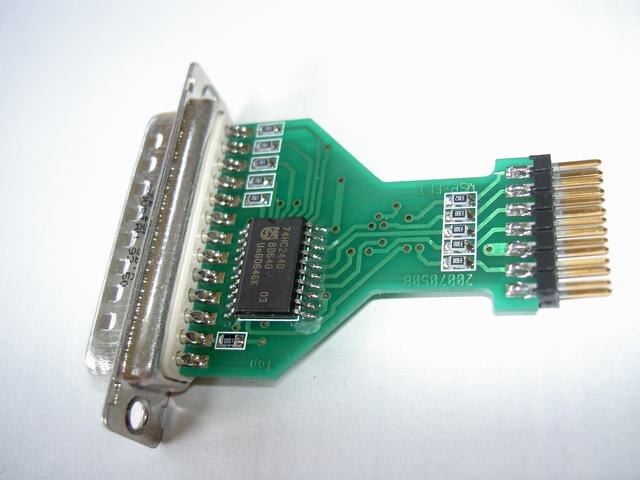

Bild 1

Autor: Andreas Ohne (bitleiste)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

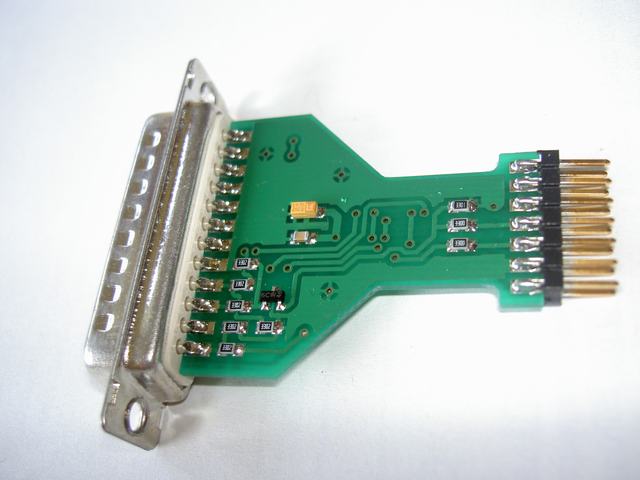

Bild 2

Autor: Frank Erdrich (erdi-soft)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast du dazu auch ne Stückliste?

Autor: bitleiste (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

anbei die Stückliste,


100N, CAPACITOR SMD 0805, 1, C1
100R, RESISTOR SMD 0805, 1,  R15
1u/10V, CAP. TANTALUM SMD A (3216), 1, C2
330R, RESISTOR SMD 0805, 6, R16-20;R24
33K, RESISTOR SMD 0805, 12, R1-6;R9-13;R23
3K3, RESISTOR SMD 0805, 1, R14
74HC244D, OCTAL BUFFER/LINE DRIVER (SO-20W), 1, U1
BC817-40, NPN TRANSISTOR (SOT-23), 1, T1
X1, IDC HEADER 14PIN 0.1", 1,  CON2
X2, D-SUB 25PIN MALE CONNECTOR, 1,  CON1


mfg Andreas
