Hat das schonmal jemand gesehen? http://sales.goldmine-elec.com/prodinfo.asp?prodid=8258 Auf avrfreaks befindet sich ein Thread über die Ansteuerung mit einem AVR bzw. CPLD. Soll anscheinend kein Problem sein, nen AVR zur Ansteuerung zu benutzen. (Ist allerdings ziemlich ausgelastet.) Das gehört jetzt wohl eher in die Kategorie Markt, aber na ja. Hätte ganz gerne 2 von den Teilen, nur leider ist der Mindestbestellwert 50$ bei Bestellungen aus dem Ausland. Wer will sonst noch welche?
Kann das jetzt aus Zeitgründen nicht weiter prüfen, aber wenn die Dinger neu und funktionsfähig sind, kannste mich mit 2 Stück einplanen. Gruß, Frank
Hallo Erdi, Ich hätte auch gerne 2 stuck. Hier findest Du das datenblatt: http://www.sony.co.jp/~semicon/english/img/sony01/a6802566.pdf Grüße Mark,
@Frank: Denke schon, dass die Teile neu sind. @all: Ich warte mit bestellen noch bis Freitag, und dann geht das ganze raus. (Bitte nur 100%ige Zusagen.)
hab grad das datenblatt überflogen. ...jetz hat natürlich grad der AVRFreaks server aufgegeben. ich währe wohl dabei, aber wie sieht das mit der ansteuerung aus? so wie ich das gesehen habe müsste man im ram die Display daten vorrätig halten und laufend zum display takten. aber: wo bekomme ich so ein grosses (115200 x 9bit) ram her? und wie sieht das mit dem takt aus? die avr´s kann man nicht so hoch tackten, das die noch viele befehle für bitschieberein und ramladen über haben, oder? an den msi pin des displays gehört ein ~4mhz takt, oder habe ich irgendwas übersehen? (mir kommt grad in den sinn, es könnte die taktrate für den controler mc auf dem diplay sein) hab ich also falsch gedacht und man brauch "nur" die 12khz takten und den ram haben? (das wohl das größere problem dann) währe auf antwort dankbar, ich würde schließlich mit einsteigen
Hallo Erdi-Soft, ich glaube zwar nicht dass man dem Display mit einem AVR besonders dynamische Bilder entlocken kann aber für 10$ nehme ich auch 2! Gruß Andreas
Tja, die Ansteuerung gestaltet sich im Moment wirklich noch als kleines Problem. Im Prinzip kann man ein 16bit Ram nehmen. Es gehen halt einiges verloren, aber bei den Speicherpreisen ist das wohl zu verkraften. Der, der auf avrfreaks das Display mit nem AVR angesteuert hat, hat ein bit bei blau weggelassen, um das ganze 8bit-kompatibel zu halten. Unter Umständen kann man aber auch nen SED-Chip nehmen. Hab nur noch nicht raus, welchen, da keiner direkt 512 Farben unterstützt, sondern entweder 256 (was eigentlich auch schon ausreichend und sogar mit AVR realisierbar ist) oder halt gleich 4096. Und das Interface ist auch etwas anders. Auf der HP von dem Link, den ich gepostet habe, ist weiter unten ein Display mit Ansteuerung gezeigt. Man kann nur leider die Chip-Bezeichnungen nicht erkennen. Laut dieser Seite sollte das Display in einem Handy von Motorola zum Einsatz kommen. Die haben das aber wohl eingestampft und die Teile verkauft. (Siehe Stückzahl auf der HP => 114.000) Falls es keinen fertigen Chip zur Ansteuerung gibt (was ich aber nicht glaube), ist wohl die Lösung mit dem FPGA noch die beste. Mit nem entsprechenden Baustein (z.B. Cyclone) könnte man das ganze Interface realisieren, ein paar MByte DRAM dranhängen und vielleicht sogar ein paar einfache Befehle implementieren. Und Cyclones haben den Vorteil, dass sie recht billig zu bekommen sind. (So ab 15 oder 20 Euro. Bei uns im GEschäft setzen wir einen für 30Euro zum Auslesen eines CMOS-Sensors inkl. Processing. Sind schon verdammt leistungsfähig.) So, genug gequatscht, ich mach Feierabend. Ciao, ERDI - Soft.
Na das hört sich doch gut an. Das SP14Q002 hab ich ja mittlerweile ganz gut am laufen aber Farbe wär schon net schlecht ;) Hier http://www.geocities.com/brubblecaptain/mp3/colour_lcd.htm hat sich schonmal jemand ein paar Gedanken dazu gemacht - da ist auch nen Link zu ner yahoo group die sich damit beschäftigt: Verbraucht das Display mit Hintergrundbeleuchtung wirklich nur die paar mW die da im Datenblatt angegeben sind oder ist das ohne? Wenn ja wärs ideal für meinen Bot, da die CCFL BL des SP14 doch einiges schluckt... @ERDI: Sind da evtl. schon passende Stecker/Buchsen dabei? Ansonsten - wo bekommt man welche? (Evtl. gleich als Sammelbestellung mit ordern?) Zu dem Preis nehm ich dann aber auch zwei von den Displays - vorrausgesetzt jemand weiss wo's passende Stecker gibt! - was willste für den Versand haben? MfG, Dominik S. Herwald http://www.dsh-elektronik.de/
wenn ich das ganze also richtig verstanden habe könnte man die komplette ansteuerung von einen avr übernehmen lassen: der AVR sendet laufen das vsync zum Seitenwechsel und laufen das hsync für zeilenwechsel. in den zwischenräumen des hsync muss man zusehen, die Farbwerte an die pins zu bekommen. die werden werden mit der fallenden flanke des mck pin übernommen. ich muss also mit 4,2MHz die Daten an das Display bekommen und das ganze auch mit dem MCK bestätigen. ist das wirklich zu schaffen?! ich hab nur avr´s mit 16mhz gefunden, da hab ich grad 4takte für den mck takt... da steige ich aus. oder hat jemand ne gute idee?
Fertigen Controller von Epson o.ä. benutzten. Nur welchen weiss ich auch noch nicht so genau - und die sind dann auch alle wieder SMD - also wieder Platine anfertigen lassen (selbst hab ich da leider keine Möglichkeit zu)... MfG, DSH
Könnte mir jeder, der ein Display will, eine Mail schreiben? Das macht das ganze einfacher. Muß mich mal erkundigen, wo es Stecker gibt. Sollte aber kein Problem sein. Hab nen Kontakt an der Hand, der solche oder ähnliche Steckverbinder verkauft. (Geht halt über die Firma, aber was solls.) Verpackung und Versand weiß ich noch nicht, da ich auch gerne die Versandkosten aller Displays mit umrechnen würde. Aber ich denke mal, dass 3-5 Euro hinkommen sollten. Der Stecker dürfte so um die 2 Euro kosten, da erkundige ich mich aber nochmal. Also nochmal, wer ein Display möchte, bitte eMail an mich, sonst wird unübersichtlich. Danke.
Also, so wie es aussieht, lässt sich der S1D13504 von Seiko/Epson für dieses Display verwenden. Man kann ihn als 9bit Controller für aktiv-Matrix Displays konfigurieren, was genau dem Display entspricht. Zusätzlich hat das Teil noch ein DRAM-Interface, bis 2MByte (glaube ich) inlusive allen Refresh- und sonstigen Zyklen, die ein DRAM so braucht. Einziges Problem ist nur der Preis. Der Controller kostet bei Segor satte 26,50 Euro und muß von denen extra bestellt werden. Bei größeren Mengen springt aber vielleicht noch ein Mengenrabatt raus (wobei Segor in der Regel ja immer ne Staffelung ab 10St. hat). Zweite alternative wäre der SSD1905 oder SSD1906 von Solomon Systech, der auf ähnliche weise konfigurierbar ist wie der von Seiko/Epson, den Speicher allerdings schon integriert hat und ein kleineres Gehäuse hat (nur 100 Pins statt 128). Mir ist allerdings noch nicht klar, ob man den hier bekommt. Hab zwar ne deutsche Kontaktadresse, hatte aber noch keine Zeit, dort anzurufen. @Dominik: Das mit den Platinen sollte eigentlich kein Problem sein. Erstens kann ich selber ätzen, zweitens habe ich Kontakt zu ner Firma bei mir in der Nähe, die vielleicht auch mal nen Ausnahmepreis macht. :-) Und ab 10 St. kostet bei denen ne Platine 100x100mm nur noch 14 Euro (ohne MwSt.). Aber das hat ja wohl noch etwas Zeit.
Hallo ! Ich nehme auch zwei Stück, bei dem günsteigen Preis ... ich habe Dir eben schon ne Mail geschickt. Vielleicht kann man ja alles auf einmal erledigen. Also Display, Controller und Platinen sammel-bestellen und jeweils an die Interessenten weiterverschicken. Bleibt nur noch die Frage: Welchen Controller ? ;-) Ich hoffe der Thread wird nicht so lang wie der Hitachi-LCD Thread ;-) MfG formtapez
Hab grad mal wegen dem SSD1905 bzw. SSD1906 angefragt. Läuft leider nicht. Die reden da nur von Stückzahlen jenseits von Gut und Böse. Und ich hab wirklich keine Lust, 10.000 Stück abzunehmen, nur um dann 9.998 zu verschrotten. Vielleicht kennt jemand noch ne Möglichkeit, an diese Bausteine ranzukommen, vor allem an den SSD1906. (Der hat schöne 256kB Speicher intus.) Bleibt wohl nur die Möglichkeit mit dem Seiko/Epson-Chip S1D13504 und nem externen DRAM, wobei es selbst da Probleme gibt. Hab bei Segor nach ner Typbezeichnung bzw. nach nem Datenblatt gefragt, haben die aber nicht. Jezt muß ich ein bis 2 AT warten, bis die was rausgefunden haben. snif Ansonsten wäre das Layout spätestens Montag fertig. @Formtapez: Ich glaube, das Interesse an Farbdisplays ist nicht so groß wie bei B/W-Displays. Liegt woh lauch daran, dass bisher noch keiner auch nur daran gedacht hat, sowas an nen PC oder sonstwas unzuschließen, und als Mod zu benutzen. (Aber man stelle sich mal die Reaktionen auf ner LAN-Party vor. Fettes Grafik-Farbdisplay vorne im Rechner mit Statuswerten und diversem anderem, vielleicht sogar ein TV-Bild oder so. :-) Es soll ja anscheinend kein Problem sein, das Display mit S1D13504 an den ISA-Bus zu hängen. Da kommt doch irgendwie Freude auf!)
...wenn das so einfach währe... ...dann währe ich dabei. zwar nicht für so einen schnüdelüt in meinem schicken gehäuse aber zum basteln is das doch mal n interessantes thema. so wird jedes selbstbau gerät zum luxusartikel ;-) also wenn das ganze als komplett angebot angeboten wird und das für mich so aus sieht, als könnte das klappen. zusatz noch nen schöner gesammt preis, die 10$ fürs display sind ja schonmal nicht zu toppen. und ich bin wieder dabei... im mom glaube ich aber noch nicht dran :(
Mit 50 Euro wirst du schon rechnen müssen. 10 Euro fürs Display, 26,50 für den Epson Chip, 7 Euro für den Speicher und dann noch ne Platine dazu... Das mit dem MOD war nur ne Idee. Dafür wär mir das Display eigentlich zu schade. Aber im Wohnzimmer am Film- und MP3-Client könnte ich mir das sehr gut vorstellen.
Wie sieht es denn mit dem S1D13A03 aus. Der soll ja auch geeignet sein. Das USB-Feature hört sich auch erstmal sehr interessant an, vor allem für die PC-Modder. http://www.electronic-daten.de/produkte/Bauelemente/20256.htm Ein Datenblatt von dem Chip habe ich leider noch nicht auftreiben können. MfG formtapez
Zu dem Controller bzw. zum S1D13A05 gibts hier ein kleines Datanblatt - naja eher ein Datenblättchen ;) http://www.epson-electronics.de/S1D13A05/filesPublic/S1D13A05_X40A-C-001-02.pdf Ein Datenblatt zu dem S1D13504F00A gibts hier: http://www.epson-device.co.kr/pdf/assp/LCDController/S1D13504F00A.pdf Leider steht da nix zum Befehlssatz... Ne Übersicht mit den Controllern von Epson: http://www.epson-electronics.de/products/displayCategory?categoryId=EEG.IC.ASSP.Display_IC.LCD_Controller Verglichen werden hier einige: http://www.erd.epson.com/vdc/pdf/generic/x00zc001.pdf Aber am besten ist diese Seite: Hier gibts alle möglichen Datenblätter und Sourcecodes: http://www.erd.epson.com/vdc/html/products.htm MfG, Dominik S. Herwald http://www.dsh-elektronik.de/
Guckst du hier: http://www.erd.epson.com/vdc/html/contents/S1D13A03.htm Nur, wo bekommst du den Baustein her? den S1D13504 bekommt man bei Segor, den mit USB nicht. Hast du ne Bezugsquelle?
Bei http://www.spezial.de/ haben die den zumindest in der Produktdatenbank - Preise o.ä. hab ich da aber nicht gefunden. Da könnte man ja mal nachfragen. MfG, DSH
Hm, der hört sich schon gut an, vor allem, weil der schon Speicher integriert hat. Allerdings kann ich kein BGA löten. In der Firma haben wir leider das Equipment dafür noch nicht. Verschickt Spezial auch an Privatkunden? Oder nur an Firmen?
Tja den gibts ja wirklich nur als BGA... irgendwie dachte ich das es da auch nen QFP von gibt... das ist dann wohl das nicht lösbare Problem daran... Ob SE an Privatekunden versendet weiss ich leider nicht - hab da noch nie was bestellt ;) MfG, DSH
Hallo, Also eine suche mit http://www.erd.epson.com/vdc/html/pickachip.html ergibt drei chips: 1. S1D13A03 2. S1D13A04 3. S1D13706 Weil die S1D13A0x gibt es nur im FBGA, also nicht machbar. Denn S1D13706 gibt es auch im 100pin TQFP15 (S1D13706F00A), der hat einen Pitch von 0,5mm. Ich habe noch einen S1D13705 hier liegen, damit kann Ich das Display testen. Wir brauchen aber für das IC einen adapter. Grüße Mark,
Der hört sich auch gut an. Das Problem dabei ist wie immer, woher nehmen und nicht stehen? Werde morgen mal bei Spezial Elektronik anrufen. Mal gucken, was die für Preise haben. Notfalls bestelle ich über die Firma. Ich denke mal, dass jeder, der ein Display will, auch interesse an den passenden Steckverbindern hat. Werde die dann auch bestellen. Wahrscheinlich TH und Non-ZIF. Bei der Stückzahl lohnt sich das auch langsam. Da macht der Distributor dann nicht solche Probleme. :-) Aber jetzt ist mal wieder Feierabend. Ciao, ERDI - Soft. P.S.: Morgen Abend ist Deadline für Display-Bestellungen.
Was bedeutet denn "The lamp life shall be greater than 50 hours"? Dass man danach die Lampe tauschen muss? Das wäre mir ein bisschen kurz.
hab ich auch schon gesehen. der "lampen"-strom ist auch in einem diagram abhängig der temperatur angegeben... die hintergundbeleuchtung ist sicher nicht für dauerbetrieb ausgelegt...
Was ist denn das für eine Hintergrundbeleuchtung? CCFL, LED? Im Datenblatt steht was von LED und dann sollte die ja eigentlich sehr viel länger halten...
eigentlich ist der wert nicht akzeptabel. evl. druckfehler im datenblatt oder man soll die beleuchtung eigentlich mit wesentlich weniger strom (also weniger leistung) treiben. dann wird die länger halten. aber dunkler leuchten
Ich denke mal, dass das ein Druckfehler ist. Laut Datenblatt soll man die Hintergrundbeleuchtung (mehrere weiße LED's in Reihe) mit ner 15mA Konstantstromquelle betreiben. Da sollte man eigentlich auf etwa 50.000 Stunden kommen. Ist schwer anzunehmen, dass ein Handy-PDA nur auf 50 Stunden Hintergrundbeleuchtunglaufzeit kommt. WICHTIG: Wer Steckverbinder zum Display will, kurz bescheid geben. Am besten auch per Mail. Die Bestellfrist wird verlängert bis Sonntag Abend. Komme vor Montag nicht zum Bestellen.
Anfrage ich habe auch schon bestellt, doch ich habe noch Probleme mit dem Controller welchen nehmen wir, denn nun. USB wäre nicht schlecht doch läst sich Privat nicht Löten (FBGA) und die Beschaffung? weiterhin wir ja trotzdem noch ein µC gebraucht zum initialisieren des USB. USB läst sich am bestem am PC betreiben, denn 16bit schnittsellen sind am PC nicht da, also µC von 8bit auf 16bit doch das kostet zeit und LPT nicht gerade schnell. Der SSD1905 und SSD1906 geht nicht da nicht in kleinen Stückzahlen beschaffbar. Bleibt nur Epson S1D13706 doch hab ich den auch nicht bei segor gefunden und mit 80kbyte Speicher scheint doch angesichts von 240x160x3x3/8=43200 bytes je bild etwas klein, da gehen ja nicht einmal zwei bilder rein. was machen wir da nur? bei so vielen Controllern die wir brachen wäre eine Sammelbestellung bestimmt drin oder? Wir müssen uns nur auf einen controller festlegen. Das sollte doch nicht so schwierig sein. Tschö René
Ich tendiere eigentlich mehr zum S1D13504, den gibts bei Segor. Der Chip hat ein DRAM-Interface für 1Mx16 EDO- oder FPM-DRAM. Ersteres hat Segor auch. (1Mx16 sollte eigentlich für ein paar Bildchen reichen. :-) ) Von der Einfachheit her ist der S1D13706 mit Sicherheit vorzuziehen. Wenn du noch ne ISA-Schnittstelle im PC hast, hast du nen kleinen Vorteil. Im Datenblatt zu dem ersten IC (im anderen denke ich auch) ist eine Applicationsschaltung für den ISA-Bus, und Treiber gibts, wenn ich mich recht erinnere, auch schon. Werde übers Wochenende mal ne Schaltung mit dem S1D13504 und nem DRAM entwerfen. Werde auch mal abchecken, ob ich die Platinen nicht billiger bekomme.
Hallo Frank leider kein ISA vorhanden da ich das ganze in ein kleines gehäuse mit VIA ITX Mainboard bauen möchte (Linux Server) Als status anzeige mit allen wichtigen sachen Emailbox anzeige I/O Verkehr des I-net´s und noch so einpaar kleine sachen die haben auf dem Board ein Anschluß für LVDS Module kann man damit etwas anfangen? tschö bis denne
Hallo ERDI, Der S1D13504 sieht gut aus, aber der ist für anfänger schlecht lötbar, er hat einen pitch vom 0,5mm. Aber dann brauchen wir unbedingt denn S1D13504F02A, und segor hat nur denn S1D13504F00A mit 0,4mm Pitch. Wenn wir eine Platine machen können für einen komplett lösung, kann Ich dir vielleicht dabei helfen. Welches Programm benutzt Du für die Platinen, etc. Grüße Mark,
Hi Mark, du hast recht, Lötbar wird der nur für diejenigen sein, die eine entsprechende Ausrüstung haben. FinePitch an sich ist kein Problem, selbst mit einem normalen Lötkolben kann man den noch einigermaßen löten. Dann gehört allerdings entsprechend Erfahrung dazu. Im Geschäft haben wir die nötige Ausrüstung. Da könnte man dann auch mal schnell 10 der Bauteile löten. Da benötigt man pro Baustein vielleicht 30 Sekunden. Da vertraue ich auch ein wenig auf die Erfahrung meines Kollegen. Muß immer noch bei Spezial-Elektronik anrufen. Wo hast du denn seinerzeits die S1D-IC's herbekommen, die du noch daheim hast? Für Layouts benutze ich Eagle. @René: Hab, ehrlich gesagt, keine Ahnung über LVDS und ähnlichem. Sollte aber auch nicht nötig sein. Was für ein Programm benutzt du für die Informationen? Oder schreibst du das selbst? Wenn du die Daten nämlich über parallel oder seriell bekommst, kannst du nen µController dazwischenschalten, der die Daten grafisch für das Display umsetzt. Ansonsten wird es schwierig. Könntest höchstens die PCI-Applikation nachbauen. @All: Falls jemand bereit ist, ein bißchen Geld zu opfern, wäre es möglich, etwas mit nem BGA zu machen. Layout wäre kein Problem, die Platine kostet dann aber schon einiges, das Bestücken des BGA könnte ich, zumindest einmal, wahrscheinlich kostenlos bei ner Firma machen lassen. Allerdings wird das mindestens ne 4-lagige Platine, u.U. mit Blind und burried Vias. Und das kostet so richtig Geld. Unter 100 Euro ist da nichts mehr zu machen.
100Euro für ne Platine - och nö - lass ma stecken ;) @ERDI: Ich hab dir übrigens gestern ne Mail geschickt - möchte natürlich auch nen Stecker dabei haben. Also wenn diese Epson Controller ähnlich wie der S1D13305 (SED1335)funktionieren, dann braucht man zumindest für Animationen u.ä. sowieso nen extra Controller, da der LPT Port etwas lahm ist um das Ready Signal (das der Controller gerade nicht den Speicher liest) zu registrieren und dann erst die Daten zu senden. Sonst gibt das immer so hässliche Störungen bei schnellem Bildwechsel. Wäre natürlich gut, wenn das bei diesen Controllern anders wäre aber da weiss ich leider nix drüber ... MfG, DSH
Hallo Frank Also Parallel ist kein Problem. Doch ich habe bis jetzt nur erfahrung mit dem 68HC11 gesammelt und der kann max 4Mhz auf dem Bus ist das ausreichend für den Epson/Seiko Controller? Oder muss ich deswegen noch umsattel? oder ich nehem nen CPLD damit habe ich auch schon sache gemacht. Die 100 für ne Platine sind mir auch zuviel. Was kommt den alles auf die Platine? Es werden ja unterschiedliche µC von jedem bevorzugt! tschö René
Nun ja, 50 Euro dürften auch hinkommen, allerdings sind da noch die Plot- und Einrichtkosten von etwa 150 Euro und die Rüstkosten von etwa 30 - 50 Euro. Bei 100 Platinen ist das machbar, aber Einzelstücke...?!? Die Controller sind mit dem SED1335 vergleichbar, haben aber nen etwas größeren Funktionsumfang. ParaPort kann man eigentlich gleich vergessen, da ja ein Bild allein schon um die 40kByte groß ist. Vergleichsweise benötigt ein 320x240 Pixel b/w Display (wie du es ja wohl kennst :-) ) 'nur' etwa 9kB. Allerdings ist ist der Controller und vor allem der Speicher etwas schneller als der SED1335. Aber gut, wir werden ja sehen, was für ne Perfomance wir erwarten dürfen. Theoretisch sollte (mit dem richtigen Prozessor) etwa das Niveau der heutigen Camera-Handys (Symbian-OS basiert) gut erreichbar sein. Schließlich werden (oder wurden) diese Controller ja auch in PDAs verbaut. Epson bietet diverse Treiber für WinCE2.0 und 3.0 und andere an. Aber wie schon gesagt, wir werden sehen.
Eine Displayansteuerung auf diesem Niveau ist Neuland für mich, deshalb mag der folgende Vorschlag völlig daneben sein und ich bin für Erläuterungen dankbar: Wenn es jemandem bereits gelungen ist (lt. AVRFreaks-Forum), nur mit einem AVR dieses Display anzusteuern, warum nehmen wir dann nicht einen AVR nur als Displaycontroller? Selbst wenn der dann zu keinen weiteren Aktionen mehr in der Lage ist, wäre es doch immer noch billiger, flexibler und leichter zu verarbeiten als diese Supercontroller, die Ihr gerade diskutiert, oder? Gruß, Frank
wie ich schon geschrieben habe: ich habe keinen avr schneller als 16MHz gefunden. um dann also den tackt von rund 4Mhz ans display zu bekommen hat man 4 befehle um auch die daten aus dem ram zu holen. kann mir das nich vorstellen, ausser mit tricks, die ich (noch) nicht kenne. vieleicht könnte man den Display takt heruntersetzen, aber kann ich mir auch nich vorstellen, irgenwann wird sich das ganze zurücksetzen und wieder in zeile 1 spalte 1 anfangen. nur mit avr wenn machbar: ich währe dabei... nur die ideen fehlen mir dazu
Hallo Frank Also wenn mich nicht alles täuscht schaft der LPT 1Mbyte/sec das sind 1024kbyte also 24 bilder /sec bei 42kB je bild da wir 16bit brauchen sind es noch 12 Bilder/sec wenn man noch etwas overhead abzieht sind 8 bis 10 bilder bestimmt drin oder sehe ich da etwas falsch. tschö Rene
@René: Jo, schon richtig, aber mal ehrlich, 8 bis 10 Bilder sind nicht so der Renner. Zudem sind die 1MB als Maximalwert angegeben. (Und, soweit ich weiß, auch nur im EPP-Mode.) Man muß also davon ausgehen, dass er wesentlich weniger schafft, also so etwas um die 800kByte. Dann mußt du bedenken, dass du durch den Overhead, den die 9bit (du mußt ja jedesmal 16bit übertragen, dabei gehen 7bit verloren) verursachen, fasst 50% an Perfomance verlierst. Es sei denn, du nutzt nur 8bit und hast dann weniger Farben. @Henning: Der , der das mit dem AVR realisiert hat, bewegt sich mit Sicherheit etwas auserhalb der Spec. (Müßte man aber mal kontrollieren.) Die Epson-Controller refreshen das Bild auf dem Display etwa 70 mal pro Sekunde, die Realisierung mit AVR liegt nach Angaben des Entwicklers bei etwa 40 Bilder pro Sekunde. Allerdings fängt dabei das Display schon an zu flimmern, bzw. der Mensch nimmt den Bidlaufbau schon leicht als flimmern wahr. Aber das kennt ja wohl jeder, der schonmal nen Monitor mit 60Hz oder weniger betrieben haben. @Frank: Du hast sicher recht, nur hab ich keine Lust, mir den Kopf über ne Ansteuerung zu zerbrechen, wenn es fertige IC's gibt. Zudem ist die Realisierung mit AVR, wie gerade schon gesagt, nicht gerade flimmerfrei. @All: Die 100Euro für die Platine bezogen sich rein auf die Version mit BGA und Multilayer. Die Ansteuerung kann jeder so machen wie er will, alle erorderlichen Signale werden auf ner Stiftleiste rausgeführt. Auf die Platine kommt der S1D13504, 1Mx16 DRAM, vielleicht nen Platz für nen RAMDAC (fall jemand mal nen Monitor mit dem Teil betreiben will), Levelshifter für diejenigen, die das Teil an 5V betreiben wollen, ebenso nen Schaltregler von 2,irgendwasV bis 5V auf 3,3V, Steckverbinder für Display und Signale. So ist zumindest meine derzeitige Idee. Falls jemand Vorschläge hat, bitte melden. :-) @Mark: Um mal auf dein Hilfeangebot zurückzukommen. Was könntest du übernehmen? Oder was würdest du machen?
Hallo Erdi, Ich bevorzuge denn S1D13705 der hat nämlich 5 volt tolerant inputs, er leider "nur" 256 farben, aus ne pallete von 4096. Ich arbeite gerade an ein schaltplan dafür. - Alle wichtige pins nach ausen. - LCD connector on-board. - braucht nur 5 volt eingang. - 3Volt und 3,8Volt regler on-board. - Clock generator on-board, oder externe clock. - Backlight Ein-ausschalten über S1D13705 IO-pin. Grüße Mark,
Was die Ansteuerung mit einem Controller angeht: Cygnal hat 8051er mit bis zu 100Mips, die sollten schnell genug sein und auch noch recht preiswert. Vor allem sind die 8051er aber weit verbreitet, so daß die Programmierung den meisten hier leicht fallen sollte. Einen kostenlosen C-Compiler gibt es auch dafür.
Hallo, zwei von den Displays und zwei Verbinder hätte ich auch gern. Von den Controllern würde ich auch zwei nehmen, relativ egal auf welche es hinaus läuft, an der Platine hätte ich allerdings nicht wirklich Interesse... MfG Sascha
Hallo Sascha Alles bitte per email an Frank-Erdrich@email.de Damit er die bestellung noch erweitern kann. Per Forum verliert er den überblick was ich auch verstehen kann. tschö René
Hallo René, ist schon erledigt, aber dennoch Danke für den Hinweis. Eine andere Idee für den 'Grafikcontroller' ist natürlich das FPGA, hat sich dazu schon jemand nähere Gedanken gemacht? Ansonsten würde ich das nämlich mal angehen... MfG Sascha
Hallo Sascha Machmal, doch billiger ist das auch nicht gerade wenn man entwicklung und material zusammen rechnet kommt man bestimmt auch auf 26 oder? aber gedanken kann man sich bestimmt machen, ich habe auch schon an CPLD gedacht, doch habe ich keine so richtigen Ansatz. tschö bis denn René
Naja der Aufwand den Controller quasi selbst zu entwerfen dürfte vermutlich nicht unbedingt viel effektiver sein - sooo teuer sind die Controller ja nun auch nicht und man spart so ne menge Zeit. FPGA wäre nur gut, wenn der gewünschte Controller gar nicht zu bekommen wäre... MfG, DSH
Hallo nochmal zur frontLED(kein hintergrund da transflex Display ist in der Sonne gut ablesbar) also im datenblatt steht mehr als 50Stunden und nicht 50Stunden die maximale betriebszeit steht nicht da. tschö René
Ist wohl doch alles mehr Aufwand, als ich zunächst angenommen hatte. Ich steige aus. Gruß, Frank
Hallo, den S1D13504 könnte ich (je nach Menge) für 15-20 Euro anbieten, den S1D13705 für 20-25. Gruß Andreas
Hallo nochmal, nach langem suchen würde ich auch den S1D13705 von Epson nehmen. mit 2MByte EDO RAM macht der doch eine gute Figur. Er unterstützt den 9bit(512) Farbmodus des Displays. Der andere ja nur den 8bit(256) Farbmodus und hat auch nur 80kbyte RAM, etwas wennig bei ca. 42kbyte je Bild. @Andreas Welche Gehäuseversion ist das vom S1D13705? tschö René
Beides die F00A-Version. Kann es sein dass du die Controller jetzt verwechselt hast? Der 504 unterstützt doch 9 Bit-TFTs und FPM/EDO-RAM.
Danke Andreas Ja du hast recht ich habe die beiden verwechselt. So viel zahlen im kopf da kann das einem schon mal passieren. Tschö und danke René
Hallo, habt ihr schon bestellt? Ich könnte so ein Display nämlich auch super gebrauchen. Und für 50Euro schaut das noch nichtmal so schlecht aus.
Upsi, hab gerade mal meine Finanzen überprüft und die sagen mir, das ich mir das diesen Monat sowieso nicht mehr leisten kann, also: Ich brauch doch keins (falls ihr nicht eh schon bestellt habt)
Hi, Bestelldeadline ist heute, 11 Uhr. In der Mittagspause schicke ich die Bestellung dann raus. Die Preise der Stecker erfahre ich hoffentlich auch heute. Die teure Variante mit knapp 3 Euro pro Stecker habe ich abgelehnt. Ist einfach zuviel. Den Gedanken mit FPGA hatte ich auch schon. Hab dann mal nen Kollegen gefragt, inwieweit das machbar ist. Es braucht schon nen größeren FPGA, wenn man die Ansteuerung inkl. Speicherinterface unterbringen will. Da ist es mit 10 Euro auch nicht getan. Übers Wochenende hab ich an nem Schaltplan gearbeitet. Benutze den S1D13504 mit nem 1Mx16 DRAM (Hoffentlich bekomme ich heute das Datenblatt). Eingangsspannung 3.3V oder 5V. Spannungsgenerierung onboard (3.1V und 3.8V fürs Display, sowie ne Spannung für die Hintergrundbeleuchtung). Die 3.1V werden auch für alle 3.3V Devices genutzt. Damit das Display bei 5V Eingangsspannung nicht kaputt geht, hat es LevelShifter bekommen. (Die I/O-Spannung am S1D beträgt dann nämlich auch 5V.) Das DRAM ist glücklicherweise TTL kompatibel. Alle wichtigen Signale sind über zwei 26polige Stifleisten erreichbar. Als kleines Feature ist die Hintergrundbeleuchtung per PWM in der Helligkeit steuerbar. Heute Abend werde ich das Teil nochmal durchgehen, spätestens Ende der Woche sollte dann das Layout fertig sein. @Andreas: Das hört sich gut an. Komme wohl in kürze darauf zurück. Gruß, ERDI - Soft.
Hallo Das die EDO DRAM's bei jedem Hersteller ein eitwas anders Pin Layout haben habe ich auch schon gemerkt. @Frank Du schreibst:"Alle wichtigen Signale sind über zwei 26polige Stifleisten erreichbar." Sind es alle die man auch für andere µC-Busse Einsetzen kann? Ich werde mit einem Motorola µC arbeiten. Könnte man das ganze Layout so bauen das es ein Aufsteckmodul wird, also stiftleisten nach unten? Könntes du das Layout + Bibo dateien ins Forum stellen, oder möchtest du dies nicht, da du dir ja die ganze Arbeit damit gemacht hast, was ich auch verstehen kann. Tschö René
@René: Mit alle wichtigen Signale meine ich alle: Adress- und Datenbus und die ganzen anderen Signale wie WR, RD, CS, WAIT ........ Du kannst also jeden beliebigen µController, Prozessor oder was auch immer dranhängen. Geplant ist, dass das Board unter das Display passt, so dass das ganze eine steckbare Einheit bildet. Das Display wird damit lediglich ein paar mm tiefer, von Breite und Höhe ändert sich nichts. Nunja, Layout wollte ich eigentlich nicht online stellen, sondern nur das Schematic. Bibliotheken wäre auch kein Problem, nur, wie gesagt, das Layout nicht. Vielleicht kommt das ganze ja auch auf ne eigene HP. (Wollte sowieso langsam mal ne Homepage basteln, da wäre das ja der richtige Einstieg.) Eigentlich haben die DRAM's kein unterschiedliches Layout, die Frage ist nur, ob das DRAM, das Segor verkauft, TTL-kompatibel ist. Sonst gibts ein Problem. Aber ich habe ja noch ein paar andere Quellen für solche Bauteile. :-)
habt ihr euch jetzt schon auf den 504er Epson festgelegt ? Bei http://www.channel-microelectronic.de gibts den S1D13A04 mit USB und integrierten 160kb SRAM im noch lötbaren TQFP15-128Pin Gehäuse. MfG formtapez
Ich schon. (Aber vielleicht als zweites Board?) Aber auch mit diesem Controller brauchst du noch nen µController. Das Problem dabei ist, dass man das Teil nur mit 3V IO-Spannung betreiben kann, was bedeutet, dass man entweder ne 3.3V CPU benutzen muß, oder ne ganze Riege LevelShifter braucht, was das ganze auch nicht unbedingt vereinfacht. Aber ich lass mir das mal durch den Kopf gehen.
Achso, auf die 3,3V hatte ich jetzt gar nicht geachtet. Das ist dann ja doch etwas zu aufwendig (auch wenn man den ext. RAM einspart). Wie machen wir das dann mit den Controllern und dem RAM, auch eine Sammelbestellung ? Würde sich ja anbieten, dann kannst Du ja gleich die vier Sachen auf einmal versenden (Display, Stecker, RAM und Controller). evtl. auch Platine ?! ;-) MfG formtapez
Hi Leute, dank kleiner Probleme mit der Kreditkarte vershiebt sich der Bestelltermin leider auf Ende der Woche. Wer also noch bestellen möchte, hat jetzt noch die Möglichkeit dazu. Sollte jemand außer Display und Stecker noch Controller, DRAM, Platinen oder ähnliches benötigen, dann bitte kurz bescheid sagen. Platinen gebe ich aber erst raus, wenn es auch wirklich funktioniert. Gruß, ERDI - Soft.
>Platinen gebe ich aber erst raus, wenn es auch wirklich funktioniert.
...währe ja sonst auch unlogisch.
was ist den jetz alles dabei, bei eurem "Set" und was kostet es
zusammen?
Zm Thema BGA verlöten ist das hier evtl. recht interessant: http://wwwbode.cs.tum.edu/~acher/bga/ stand gerade in der neuen Elektor ;) MfG, DSH
Hm, hört sich interessant an, ist aber schon etwas aufwendig. Nunja, wäre schon zu überlegen. Hab gestern mal ne kleine Preiskalkulation furchgeführt. Wenn man alles einzeln bestellt, dann kommt man nur für die Bauteile auf etwa 50 Euro. (S1D13504, 1Mx16 DRAM, Schaltregler, LowESR-Kondensatoren...) Bei Sammelbestellung sollte es mit Platine etwa der gleiche Preis sein. Kann ich aber leider erst sagen, wenn ich weiß, wieviel bestellt werden soll. Die Bauteile für den ersten Prototyp des Boards sind mittlerweile unterwegs. (Segor war sogar so freundlich, mir den DRAM als kostenloses Muster zur Verfügung zu stellen. Dankeschön.) Wenn alles glatt läuft, habe ich Ende nächster Woche, Anfang übernächster Woche ne laufende Platine. Bei den Steckern tendiere ich mittlerweile dazu, 20polige zu nehmen und die beiden freien Pins (Mic1 und Mic2) am Flachbandkabel einfach abzuschneiden. 20pol sind Standart, während 22polige fast nicht zu bekommen sind. Hab ein Angebot bekommen, da kostet ein Stecker dann fast 3Euro. Es gibt zwar noch ne Low-Cost-Version, ist mit 50Cent auch recht billig, allerdings habe ich keine Lust, 9xx Stecker dann bei mir rumliegen zu haben. (VPE 1000) Falls jemand weiß, für was die MIC-Pins da sind oder nen Grund hat, das Kabel nicht zu verkleinern, melde sich bitte jetzt. :-) Das wars vorläufig mal wieder. Gruß, ERDI - Soft.
Hallo Frank gerade nochmal ins datenblatt geschaut und die MIC´s sind nur durchgeschleift, ich denke die sind für ein mikrofon welches man direkt an das display mit setzen könnte. ich benötige dies nicht. Tschö René
Hallo ERDI, Gibt es schon was neues zu berichten? - Lieferdatum von Display, Stecker?? Grüße Mark,
Hi Mark, im Moment nichts neues. Ich rechne mit den Displays in 2-3 Wochen. (Vorausgesetzt, dass der Zoll das Paket nicht festhält.) Das mit den Steckern ist so ein Problem. 22polig ist nicht gerade leicht zu bekommen, hat niemand auf Lager. Deswegen werde ich 20polige nehmen, und die beiden MIC-Pins am Display abschneiden. Hatte, wie schon weiter oben beschrieben, ein Angebot, da kostete ein Stecker aber fast 3 Euro, oder 50 Cent ab 1000 Stück. Ich schaue mich im Moment noch etwas um, vielleicht finde ich noch ne billigere Lösung für die Stecker. Bis denn, ERDI - Soft.
Hi Leute, unter www.uc-projects.com habe ich ne kleine Info-Page eingerichtet. Ist noch nicht vollständig, aber ein bißchen was ist schon drauf. Gruß, ERDI - Soft.
Hallo ERDI-Soft, habe mir gerade mal Deinen Schaltplan angesehen - sieht gut aus. Im Bezug auf die Levelshifter (LVC245) habe ich eine Frage. Ich weiß nicht, ob es üblich ist aber ich habe beim Einsatz dieser Teile zwischen die Datenleitungen jetzt immer Widerstandsnetzwerke (330 Ohm) eingebaut. Mir ist es einmal passiert, dass ich während der Softwareentwicklung mit den Richtungen nicht aufgepasst habe. So kam es dazu, dass sowohl die Levelshifter als auch der steuernde DSP auf Ausgang geschaltet waren und so die Pins mit unterschiedlichem Level gegeneinander getrieben haben (High gegen Low). Das Ergebnis war ein geschrotteter DSP. Wenn Du die Enable (G)- Pins der Levelshifter sogar von vorn herein auf Ground, also auf active legst muss dieser Zustand zwangsläufig für kurze Zeit beim Umschalten auftreten, da Du ja die Richtung des Levelshifters und des Controllers nicht gleichzeitig umschalten kannst. Zumindest wärend dieser Zeit ist es vielleicht besser die Dinger auf Tristate zu schalten. Was meinst Du (Ihr) dazu? Gruß Andreas
Hm, ich glaube, ich stehe noch etwas auf dem Schlauch. (Aufwachen!) :-) Kannst du das bitte mal etwas anders erklären? Sollte aber eigentlich kein Problem sein, da vom Display ja keine Signale kommen. Ist ja im Einschaltmoment ohne Power. (Oder habe ich mich in meiner Schaltung so verdacht?) Kommt aber noch ne kleine Änderung rein. Der DRDY-Pin des Epson-Controllers dient bei TFTs als Display-Enable Pin. Werde da wohl noch was umschaltbares machen.
Hallo Erdi, ja sorry ich hab mir den Plan doch nicht genau genug angesehen. Es ist natürlich eine unidirektionale Verbindung. Das von mir geschilderte Problem tritt nur bei bidirektionalen Verbindungen auf. Bis denne.. Gruß Andreas
Hi Leute. Hab ne gute und ne schlechte Nachricht: Die Gute: Die Displays sind heute angekommen. Die Schlechte: Ich warte noch auf die Rechnung vom Zoll. :-( Hab leider keine Ahnung, auf wieviel sich der Zoll beläuft. Denke mal, so etwa 10 - 15% vom Gesamtwert.
http://europa.eu.int/comm/taxation_customs/dds/cgi-bin/tarchap?Lang=DE Und 16% Einfuhrumsatzsteuer kommen sowieso noch dazu.
Ich denke mal mit 30% wirst Du rechnen müssen. Mach dir aber nichts draus, ist mir auch schon passiert. Der Preis für die Displays bleibt trotzdem in einem sehr günstigen Rahmen. Es werden wohl alle auch bereit sein die Zollkosten zu tragen. Steffen
30%? Ich hab mal kurz die Tarifdatenbank durchwühlt, und bin auf 0% gekommen. Kommt halt auch drauf an, wie der Versender die Teile deklariert hat.
Müssen wohl, da ich nicht bereit bin , das für alle zu berappen. Aber so wie es ausschaut, gibt es keine Steuer für Displays bzw. Elektronische Bauteile oder wie auch immer.
Bei mir war es damals ein MP3 Player aus den USA. 16% Umsatzsteuer und etwas über 10% Zoll (bin mir jetzt nicht ganz sicher). Auf jeden Fall habe ich ca. 1/3 mehr bezahlt als ich eigentlich vor hatte :-(. Steffen
@Mark: Bald mit Dreamweaver. (Ich hoffe, es kommt noch vor Weihnachten!) Derzeit mache ich das meiste mit Frontpage bzw. von Hand. Ich hoffe nur, Dreamweaver hält, was es verspricht.
Da kannst Du sicher sein, was den Dreamweaver anbetrifft. Ich hab noch nie etwas besseres gesehen. Vor allem, wenn Du viel von Hand machst, dann wirst Du nichts besseres finden, auch wenn der Dreamweaver ne ganze Menge Geld kostet. Steffen
Naja für das bisschen HTML sind HTML Edit und Proton aber vollkommen ausreichend - http://www.meybohm.de/ oder seit neuestem auch unter http://www.qhaut.de/ zu finden. MfG, DSH http://www.dsh-elektronik.de/ http://www.2face-design.de/
vim und Emacs fand ich bis jetzt immer ausreichend :)
@ERDI: Hast Du schon eine ahnung wann Du die Display verschicken wirst? Was werden Sie (etwa) kosten? Ich würde gerne anfangen zu löten, einen stecker habe Ich auch schon. Grüße Mark,
@all: Werde heute die Mails mit meinen Kontodaten und den Preisen verschicken. Ich rechne die Versandkosten und die Umsatzsteuer mit ein und hoffe, dass keine weiteren Kosten auf mich zukommen. Somit kostet ein Display dann 11.70 Euro. (Sorry, dass das jetzt etwas teurer geworden ist, mir war nur nicht klar, dass da noch versteckte Kosten entstehen.) Stecker werde ich nicht liefern, da es mir nicht gelungen ist, die zu einem anständigen Preis zu beschaffen. Sollte doch jemand welche wollen, werde ich bei Farnell die 20-poligen (Best.Nr.: 307-8334, 2,20 Euro pro Stück + MwSt.) bestellen. Der Rest steht dann in der Mail. Gruß, ERDI - Soft.
Hi Edi-Soft, du hast nicht zufaellig ;) 1 oder 2 Diplays mehr bestellt ?, falls ja , bitte Mail, danke viele gruesse Charly
------------------------------------------------------------------- Farbdisplay Autor: ERDI - Soft - Frank-Erdrichemail.de [pd9547c19.dip.t-dialin.net] Datum: 12.11.2003 13:42 ------------------------------------------------------------------------ -------- Hat das schonmal jemand gesehen? http://sales.goldmine-elec.com/prodinfo.asp?prodid=8258 Auf avrfreaks befindet sich ein Thread über die Ansteuerung mit einem AVR bzw. CPLD. Soll anscheinend kein Problem sein, nen AVR zur Ansteuerung zu benutzen. (Ist allerdings ziemlich ausgelastet.) Das gehört jetzt wohl eher in die Kategorie Markt, aber na ja. Hätte ganz gerne 2 von den Teilen, nur leider ist der Mindestbestellwert 50$ bei Bestellungen aus dem Ausland. Wer will sonst noch welche? --------------------------------------------------------------------- könntest du mir mal genauer sagen wo dieser thread sich befindet? Ich habe da lange gesucht, in verschiedenen Foren, aber nichts gefunden.
Such im ersten Forum (hab jetzt keine Ahnung, wie das Ding bei denen heißt) nach ACX705AKM, dann findest du den Thread. Mittlerweile gibts nen zweiten, nennt sich "Sony Farbdisplay" oder so ähnlich.
Kurze Info: Die ersten Displays gehen heute raus, die anderen folgen, wenn alle Bauteile da sind. (Ich hoffe, alle bekommen das Display noch vor Weihnachten. :-) ) Gruß, ERDI - Soft.
Heute ist das Display angekommen. Schönes kleines Teil :) Mal sehen wann ich dazu komme mich näher damit zu beschäftigen. @ERDI: Wie siehts mit der Platine aus? Frohes Fest euch allen! :) MfG, Dominik S. Herwald http://www.dsh-elektronik.de/
So, bin auch mal wieder kurz online. Die Platine ist kurz vor Weihnachten gekommen, allerdings hab ich nen kleinen Bock geschossen. Der Converter für die 3.1V ist der falsche. Muß mich jetzt nach nem neuen umschauen und hoffen, dass ich den schnell bekomme. Sonst funktionierts aber. Die 3.8V sind da, die Spannung für die Hintergrundbeleuchtung ist auch da. Ob der Rest geht, weiß ich noch nicht. Hatte in den letzten Tage recht wenig Zeit, was daran zu machen. (Weihnachten sei dank. :-( ) Das wars dann wohl für dieses Jahr. Wünsche allen nen guten Rutsch. Gruß, ERDI - Soft.
Hat das jemand schon in Betrieb gehabt. Der Preis ist ja der Hammer. Aber wie sieht das Bild aus?
Hir bin leider erst jetzt auf den Thread aufmerksam geworden. Wirds irgendwann ne 2. Runde mit den Displays geben? (Natürllich nur bei entsprechender Nachfrage). Ich denk ma auch 50 können sich für nen Farbdisplay mit der Auflösung noch gut sehen lassen. Ich wär auf jeden fall interresiert. mfg Ape
Hallo zusammen, ich habe dieses Forum jetzt auch schon eine ganz Zeit lang verfolgt: Da es schon auf AVR Freaks eine Firmware gibt, die das Display steuern kann bin ich auf folgende Idee gekommen. Da der Controller allein mit dem Übertragen der Daten vollkommen ausgelastet ist sollte dieser auch sonst nichts anderes zu tun haben. Um den RAM zu puffern muß eh ein externer SRAM her, da der ATMEGA64/128 nicht genug bietet. Soweit sogut: Wenn man jetzt einen Dual Ported RAM einsetzt, dann kann man auf den Speicher beispielsweise mit nem 2.ten ATMEGA64/128 von der anderen Seite her zugreifen. Müsste meiner Meinung nach zu machen sein. Hätte dann allerdings bei einem 8bit Datenbus den Nachteil, daß nur 256 Farben zur Verfügung stehen.... Im Prinzip reduztiert sich der Programmtechnische Aufwand für den Treiber wirklich auf ein Minimum, womit auch jeder andere Controller der externes RAM benutzen kann in Frage kommen könnte. Zum beispiel ein Motorola HC12, wobei ich persönlich lieber mit AVRs arbeite. Dual Ported RAM zum beispiel von Cypress: http://www.cypress.com/products/datasheet.cfm?partnum=CY7C017AV-20JC Gruß Rainer
Ich bezweifle dass das billiger wird als wenn man gleich einen fertigen Controller verwended (S1D), vor allem wegen dem Dual Port RAM.
ja billiger vielleicht nicht, aber zumindest wäre die Teile leichter beschaffbar. Man kann dann zwar noch ein paar Tricks einbauen, da des Speicher ja mehr als doppelt so groß wäre als benötigt, aber an eine intergrierte Lösung kommt meine Idee natürlich nicht ran, das ist mir schon klar... Gruß Rainer
Du bekommst die wichtigsten Controller aus der S1D-Serie bei http://shop.mikrocontroller.net. Gruß Andreas
Also ich geb Dir jetzt vollkommen recht, ich hab mir gerade mal die Peise angeschaut für das RAM, bei der Gräße ist man da mal locker 100 los, hätte ich nicht gedacht....
Hallo Leute, ich muß ja mal meiner Überraschung zum Ausdruck bringen. Ich war ja schon vor einiger Zeit bei "Earth-LCD" auf das Sony-Display gestoßen (scheinen ja nicht so viele von ihren zigtausend los geworden zu sein g), da ich mir das Projekt, einen passendes Controller-Board zu bauen, nicht zutraute, habe ich das ganze aber verworfen. Leider sind alle anderen Möglichkeiten entweder zu schlecht oder zu teuer (habe halt einen hohen Anspruch lol), z.B. hat www.lcd-module.de recht nette Displays im Angebot (relativ teuer und nur an Geschäftskunden). Aber nachdem ich so im Internet herumsuchte fand ich die Yahoo-Group-Eintragungen und dann Euch. Um es kurz zu machen: Sollte eine weitere Bestellung an Displays rausgehen, dann bin ich dabei! Axo, und ERDI, gute Projektseite, dass muß ich anmerken. Was die Platine betrifft, solange sie maximal zweiseitig ist, könnte ich sie mir als Einzelstück wohl auch selbst fertigen. Aber was noch interessant sein dürfte, wäre ein Erfahrungs- und Praxisbericht über das Profekt (incl. Nackt-Fotos und Action-Szenen ;-)). Nur mal so als Anmerkung, vieleicht will ja jemand den Gedanken weiterführen, bei www.lcd-module.de verkaufen sie auch fertig programmierte Grafikcontroller-ICs, die mit einfachen ASCII-Befehlen angesteuert werden und über eine einfache RS232-Schnittstelle angesprochen werden können. Ich weiß ja nicht, ob jemand bereits an ein Folgeprojekt gedacht hat, ich finde die Idee nicht schlecht, nur dass damit keine Echtzeitanimation (oder gar 3D-Spiele lol) möglich wären. Nähere Infos: http://www.lcd-module.de/deu/pdf/grafik/ic6963.pdf cu @ all, HANK PS: Nachträglich noch ein frohe neues Jahr an alle g
Hallo Frank, ich hab gerade die Displays bekommen. Wirklich schicke Teile. Vielen Dank nochmal. Gruß Christian
hi ich wollte wissen wie das display von der bild qualität ist. denn ich such noch n display für nen grafischentaschenrechner
Tja - hats denn hier schon wer am laufen? Und wo wir gerade dabei sind: @ERDI: Wie schauts aus mit der Platine? MfG, Dominik S. Herwald http://www.dsh-elektronik.de/
So endlich wieder zurück. (Urlaub ist schon was feines. :-) ) Zum aktuellen Stand der Dinge: Die Platine ist fertig und bestückt. (Bis auf den Fehler mit dem DC/DC-Wandler. Hab dafür zwar schon nen Ersatz, muß ich aber erst testen und in der neuen Version integrieren.) Um die Platine zu testen, hab ich mir ein Eva-Board von Glyn mit Renesas-Controller bestellt. Der Adapter zwischen Platine und Eva-Board ist auch fertig, jetzt muß ich mich nur noch um die Programmierung (würg) kümmern. Wenns so läuft, wie ich mir das vorstelle, dann habe ich bis in ein paar Tagen ein Bild auf dem Display. (Sofern die Zeit mitspielt, was aber dank zweitem Hobby nicht immer einfach ist.) Derweil gab es auf der Homepage noch ein paar Änderungen, z.B. habe ich so eine Art Tagebuch verfasst, in dem der Fortlauf und mein Gedankengang bei der Entwicklung festgehalten sind. Ist allerdings noch nicht online, da noch Fehler enthalten sind. Das wars vorläufig von meiner Seite. Bis zur nächsten Info. :-) Gruß, ERDI - Soft.
Hallo, ich habe leider eben erst den Thread gelesen, finde das ganze aber mehr als hochinteressant... Falls es also eine zweite Bestellrunde gibt, wäre ich auch dabei ;-) Grüße, Christian
Na gut, machen wir es mal so: Für alle, die gerne noch ein Display haben möchten, bitte kurze eMail an mich. Sollte ne ausreichend große Menge (>20 Stück) zusammenkommen, dann werde ich nochmal bestellen. Gruß, ERDI - Soft.
Kann es sein, dass es sich bei dem Sony-Display um ein Gameboy-Advance-Display handelt? Habe nur zufällig festgestellt, dass es in etwa die gleichen technischen Daten hat. cu @ all, HANK
Tatsächlich. Haben die doch tatsächlich auf 20 Dollar aufgeschlagen. Damit sind natürlich alle Preise, die ich für die neue Bestellung bis jetzt rausgegeben habe, hinfällig. Wer trotzdem noch eines möchte, einfach eMail. :-( @Hank: Ich glaube nicht, dass es das gleiche Display wie im Gameboy ist. Ist, glaube ich, um einiges kleiner. (Ich muß zu meiner Schande gestehen, dass ich den GBA noch nie in natura gesehen habe.) Gruß, Frank.
Hat schonmal jemand mit dem Ersa Micro Tool (Conrad Nr. 810649 - U0) gelötet ? http://www.produktinfo.conrad.com/datenblaetter/800000-824999/810649-da-01-de-smd-loetkolben_micro_tool.pdf Denn der Epson-Controller ist ja nun doch sehr "fine-pitchig" ;-) Welche Bauform ist das eigentlich ? TQFP-15 oder QFP-15 ? Ich habe den SED1354F0A bekommen. Ist er baugleich zum S1D13504F00A oder zum S1D13504F01A ? @ERDI Hast Du schon mehrere Platinen bestellt ? Ich nehme auf jeden Fall zwei. Meinetwegen auch die Version mit dem DC/DC-Wandler - "Fehler". Wie ist es denn überhaupt geplant: Wolltest Du auch ein Bauteile-Sortiment mitbestellen oder soll ich mich selbst drum kümmern ? MfG formtapez
@ERDI Kannst Du denn nochmal eine Abschätzung der Kosten an alle Besteller schicken (ich wollte 2 g)? Und ich schließe mich der Frage von formtapez an. Was nun das GBA-Display betrifft, bin ich mir nicht sicher, und genauer angesehen habe ich ihn mir auch noch nie. Aber zufällig bin ich auf eine Seite gestoßen, wo die technischen Daten des Displays aufgelistet waren: 2,9", reflektiv, 240x160 Auflösung und Farbe. Naja, hört sich sehr nach dem Sony-Display an, aber ist ja auch eigendlich nicht so von fundermetalem Interesse, da man mit der Information vermutlich auch nichts weiter in Erfahrung bringen kann, es sei denn jemand baut seinen GBA auseinander und schaut, wie die das mit der Ansteuerung gemacht haben, wenn das nicht sowieso über einen eigenentwickelten Chip gelöst wurde. Was vieleicht interessant wäre, sollte die Vermutung stimmen, dass es ja noch den GameBoy SP gibt, der das technisch gleiche Display wie ein GBA benutzt, halt nur mit einer vernümftigen Hintergrundbeleuchtung. Aber ein solches habe ich noch nirgendwo auf dem freien Markt gesehen. cu @ all, HANK
@all: ist euch schon mal aufgefallen, das auf seite 8 des datasheets eine Lamp Life von 50 hours angegeben ist? schätze mal das ist ein druckfehler oder wie seht ihr das? (5k-h wäre ja eher angebracht) Marian
@LameM: Warst wohl zu faul, den Thread durchzulesen... Ist eine olle Kamelle, das weiß jeder hier, steht nämlich weiter oben... Wie gut, daß gleich Wochenende ist ;)
zu faul nicht, hab die 3 zeilen eher übersehen ;-) wenn man mal 2 tage nicht reinschaut und auf einmal zig beiträge mehr waren....
@formtapez, @Hank, @all die es interessiert :-) Ich habe die Platine noch nicht in Stückzahlen bestellt. Ich warte im Moment auf nen neuen DC/DC-Wandler. Hab mich jetzt für einen von Maxim entschieden, der mit wesentlich weniger externen Bauteilen auskommt. Zudem muss ich immer noch nen Funktionstest machen, also ein Programm schreiben, um den Controller anzusteuern. (Wenn ich nur etwas mehr Zeit hätte. snif Ich vermisse die Singlezeit.) Ich hoffe mal, dass ich heute endlich dazu komme. Preise habe ich noch keine (nur für Einzelstück. Bei Sammelbestellung wird aber logischerweise billiger.) Da einige schwer zu bekommende Bauteile auf der Platine sind, werde ich neben lerren, unbestückten Platinen auch versuchen, komplette Bausätze zur Verfügung zu stellen. Wie gesagt, Preise kann ich im Moment nicht nennen, da ich erst ne Anfrage starten muß, was die Bauteile in größeren Stückzahlen kosten. (Btw. unter 10 Bausätzen (bzw. 10 mal die schwer zu beschaffenden Bauteile) bestelle ich nicht, da es sich sonst nicht wirklich lohnt.) @LameM: Das mit den 50h könnte schon stimmen, wenn man nen zu hohen Strom auf die Hintergrundbeleuchtung gibt. :-) Im Ernst, das sind LEDs, die sollten eigentlich schon 50 000 h durchhalten. Nu gut, bis zum nächsten mal. Gruß, ERDI - Soft.
Ich habe auf meinem uC 47 Anschlüsse mehr frei um den Controller anzusteuern (oder habe ich da etwas falsch verstanden?) Als Lösung dachte ich mir man könnte doch Schieberegister ICs verwenden welche dann die Daten an den Controller geben. Dies würde viel weniger Ports vom uC brauchen und wäre Geschwindikeitsmäßig akzeptabel. stefan
Du kannst auch den Daten- und Adressbus multiplexen. Dadurch sparst du dir 15 Leitungen. (16 Datenleitungen - ALE) Ich weiß im Moment noch nicht, wie es mit der Geschwindigkeit aussieht, die benötigt wird. Kommt auch ganz darauf an, was du mit dem Display machen willst. Wenn es nur als Display für Statusanzeigen gedacht ist, sollte ne langsame Ansteuerung gut möglich sein, willst du aber sowas wie nen Spektrumanalyzer laufen lassen, dann sollte der Controller die Daten etwas schneller rüberschieben.
@ ERDI Ich möchte auch gerne no ein Display haben. Habe dir auch schon eine email geschrieben.
Hy Leute hats eigentlich schon mal jemand von euch geschafft das Ding anzusteuern?? Weil ich bin am überlegen ob ich mir auch eins zulege. Aber erst wollte ich mir einen ersten Eindruck von einem Laufenden LCD schaffen. Hat nich zufällig jemand ein Bild vom LCD während es in Betrieb ist, und könnte es Posten ?? Wäre sehr dankbar. Gruß Merle
Hey ERDI, wie schaut's aus mit den Platinen ? ;-) Hast Du schon einen Pinkompatiblemn DC/DC-Wandler gefunden ? MfG formtapez
"Hat nich zufällig jemand ein Bild vom LCD während es in Betrieb ist, und könnte es Posten ??" So ruhig wie es hier ist, frage ich mich, ob es überhaupt einer zum laufen gekriegt hat.... ;-)
...ich würde sagen noch nicht, denn die controllerplatine ist ja noch nicht fertig. mensch, fuzzi: keine panik auf der titanic
Hi Leute, bin zwar eigentlich krankgeschrieben, aber bin zufälligerweise mal im Geschäft. Zum Controllerboard gibt es im Moment nich viel zu sagen. Ich habe das Teil mal mit nem M16C62 Board verbunden, habe aber noch kleinere Probleme beim programmieren. Hat zufälligerweise schon mal jemand die Speicherbereiche 28000h und 30000h (CS0 und CS1) mit dem IAR angesprochen? Mir fehlt da die richtige Grundlage dafür. Wär über jede Hilfe dankbar. :-) Hab leider keinen pinkompatiblen Wandler gefunden, dafür aber einen von Maxim, der ein kleineres Gehäuse hat und mit weniger Bauteile auskommt. Im Moment betreibe ich das Board aber an ner externen Spannungsquelle. Bitte melden, falls schonmal jemand die Speicherbereiche angesprochen hat. Thanks. Bis demnächst. Gruß, ERDI - Soft.
Hat es eigentlich jetzt schon jemand geschaft, dem Display ein einfaches Bildchen zu entlocken?
Ja jemand hats wohl geschafft (nur nicht aus diesem Forum): http://home.earthlink.net/~j_sorensen/10-10-2003/ Die letzten beiden Bilder zeigen das Display recht deutlich. MfG, Dominik S. Herwald
Wow Cool so ein Display leg ich mir auch zu. @Dominik S. Herwald Thanx für den Beitrag mit dem Bild. Gruß Merle
Ich wollte, ich könnte neues berichten. Leider konnte ich gestern die neue Software nicht mehr auf den M16C aufspielen. Der KD30 hat beim connecten nen Fehler gebracht und keine Verbindung zum Board aufgebaut. Jetzt muß ich erst mal gucken, warum ich den nicht mehr programmieren kann. Von der Theorie sollte das Ganze funktionieren. Nur mit der Praxis happert es im Moment noch etwas. Kennst sich jemand mit dem M16C62P aus? (Hab leider die Fehlermeldung nicht mehr im Kopf.)
Das Problem hatte ich auch schonmal. Nachdem ich den Monitor zigmal neu geflasht habe, habe ich es irgendwann aufgegeben. Ich flashe meine Programme jetzt direkt in den M16C/62P und hoffe das sie so laufen, wie sie sollen. Mein einziges Debugging Tool ist ein LCD-Display zur Ausgabe. Gruss, Andre
Hi, nutz Ihr auch die richtigen Monitorprogramme um den M16C/62P mit den KD30 zu debuggen? Schaut mal unter: http://www.m16c.de/ Link folgen: EVB-Boards-> Debugger Dort könnt Ihr euch den passenden Monitor und Debugger herunterladen. Debuggen mit LCD ist sicherlich keine Alternative zum KD30 Debugger. CU Bernd P.S.: Ach ja, CNVss Pin beim Flashen high, sonst low level ;0)
Hey ERDI-Soft, kannst Du nicht schonmal unabhängig vom Softwareproblem einige Platinen in Auftrag geben ? Wie schon per Mail gesagt hätte ich gerne zwei Stück ;-) MfG formtapez
Bernd schrieb: >nutz Ihr auch die richtigen Monitorprogramme um den M16C/62P mit den >KD30 zu debuggen? >Schaut mal unter: http://www.m16c.de/ >Link folgen: EVB-Boards-> Debugger Ja, da habe ich Ihn weg. Ich habe das Evaluation Board von Glyn, und auf der mitgelieferten CD sind ja auch Monitor und Debugger dabei. Anfangs klappte das auch wunderbar, doch irgendwann bekam ich keine Verbindung mehr zwischen Monitor und KD30. Auch aktuelle Versionen haben das Problem nicht beseitigt. Und was das Debuggen mit dem LCD angeht: Man gewöhnt sich an alles. Ich benutz den M16C ja nur zu meiner privaten Belustigung. ;-) Gruss, Andre
Hey Leute, ist schon jemandem die Entwicklung bei Earth-LCD aufgefallen? Nun, die haben wohl, wie bereits seit einiger Zeit angekündigt, eine fertige Lösung herausgebracht. Ist sogar recht interessant gemacht (incl. USB-, RS232-, I2C-Schnittstelle usw.), aber man muß wohl auch den leider exorbintanten Preis erwähnen (Display=$59.00, Display+Controller=$149.00 und Display+Controller+Evaluation Board=$199.00). Tja, müßte das nicht billiger gehen? Aber so oder so, vieleicht ist es jedenfalls eine Anregung für die eine oder andere Umsetzung. Falls es sich jemand selbst ansehen möchte...: http://store.earthlcd.com/s.nl/c.318770/sc.7/category.-114/it.A/id.3226/.f Gruß, Hank
Das Ganze hört sich ja gut an. Ist da mittlerweile etwas passiert oder war das nur heisse Luft? Irgendwer hat die Teile ja bestimmt schon bekommen und ausprobiert.
Hallo an alle! Wie schaut es nun aus mit den Platinen? Ich würd mir so ein Teil auch gerne bauen und damit ein größeres Display (640*480) ansteuern, gibts ja recht billig bei EBay und der 504er müsste dafür gerüstet sein... MfG Martin W
Hallo, tut sich was? Nach soviel Zeit sollte doch endlich was passiert sein. Ist das denn so schwierig? Nach all dem Anfangselan sollte doch irgendeiner zu einem vorzeigbaren Ergebnis gekommen sein...
OK, will mal kurz zusammenfassen, wie weit das Projekt gediehen ist. Die Platine ist fertig, braucht aber noch mal ein Redesign dank anderem Voltage Converter. Derzeit hängt noch alles an der Software. Da ich aber im Moment so gut wie gar keine Zeit habe, wurde das Projekt für einige Zeit auf Eis gelegt. (In 2 Wochen habe ich Urlaub jipieh, dann kanns mal wieder weitergehen.) Ansonsten gibt es sofort Info hier im Forum, wenn sich was tut.
ist ok kanns du hier kurz bescheid sagen wenn die platinen fertig sind. die software kann ich dann selber schreiben gruß eckard
Die Software muss doch sowieso jeder selbst schreiben oder verfasst du @Erdi die Software für alle Prozessorfamilien die es derzeit gibt? ;) (Nicht jeder entwickelt mit AVRs) MfG, DSH
Ist schon richtig, aber bevor ich die Platine nicht mit einer Software auf Funktion getestet habe, will ich die nicht rausgeben. Ich weiß ja bis jetzt noch nicht einmal, ob ich beim Platinendesign nicht was falsch gemacht habe. Und leider mangelts im Moment dermaßen an Zeit, dass ich froh bin, überhaupt das wichtigste gebacken zu bekommen. :(
Hallo Alle, Ich bin dabei eine bestellung für Digikey zu machen. Digikey verkauft auch passende konnectoren für das SONY display. Jetzt die frage wer möchte auch solche konnectoren haben. Bestellnummer: OR646CT-ND Preise: 1,50 .. @1,00 abhänging von anzahl. zzgl. versand. Siehe auch anhang, das datenblatt vom Konnector. Grüße Mark de Jong,
Hallo Erdi, wie siehts aus mit den Leiterplatten, haste schon welche bestellt ? falls nicht schau mal da: http://www.haka-lp.de/html/zwillingsangebot.html klingt gut, oder ? viele gruesse Charly
Wie die anderen auch. Fällt aber aufgrund der deutlich keineren Bohrdurchmesser flach. Ich hab da meinen Platinenfertiger vor Ort an der Hand. Mit dem läßt sich auch reden (auch über den Preis.)
hi das display ist genau das was ich gesucht habe, aber jetzt fehlt mir noch ein touchscreen bzw. eine touchfolie dazu. hat wer eine idee wo ich sowas auftreiben könnte ? thx mike
Hallo Alle, Nochmals: Wer (auser Steffen) braucht noch konnectoren für das SONY Display? @ERDI: Hast Du evt. noch konnectoren übrig? Nächste woche werde Ich meinen Controller Platine mit denn S1D13705 in auftrag geben. Grüße Mark,
Hi @all Hat schon jemand ein lcd laufen? Ich hätte eventuel interesse an 4 stk. Platine würde ich allerdings selber machen. Gruss Florian
Hallo Florian, Wenn Du meine Platine meinst, Ich werde die nur fertig bestuckt verkaufen und naturlich getestet. Denke daran das der S1D13705 einen pinabstand von 0,5 mm hat. Du kommst nicht um einen doppelseitige Platine rum. Grüße Mark,
@Alle, Ich habe meine Platine fertig (entwurf & Platine). Die platine ist algemein gehalten, also sind viele display anzuschliessen. Ich werde die Platine nächste woche in auftrag geben, wenn ich ihm dann aufgebaut und getestet habe werde ich hier berichten. Zum anschliessen des SONY display habe ich eine aufsteck platine gemacht, hiervon werde ich das layout frei geben. Siehe meine homepage für information von der Platine. Grüße Mark,
Angehängte Dateien:
-
210 KB

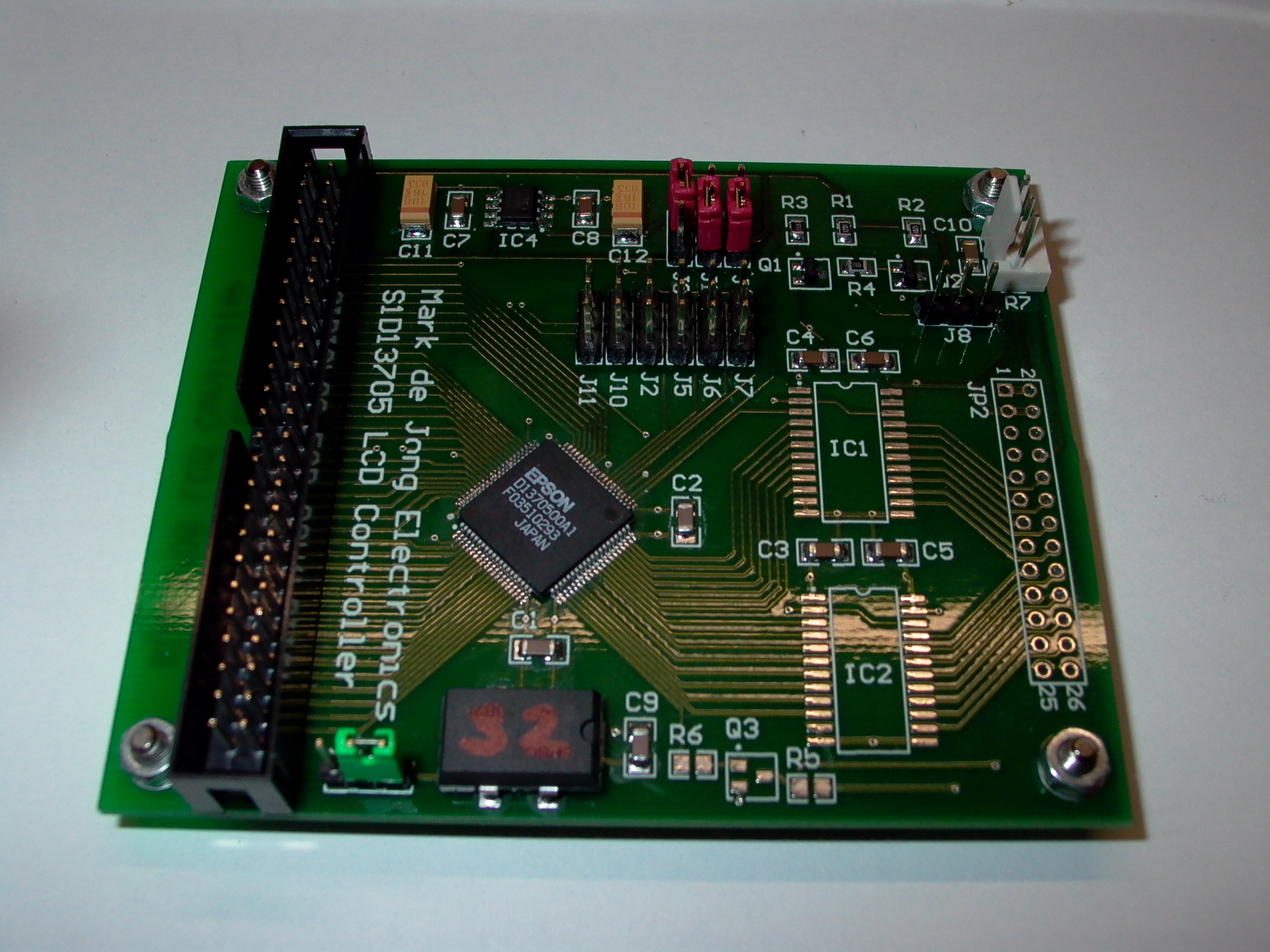

Hallo, Ich habe einen 3D bild von der Platine gemacht. Grüße Mark,
Hallo Florian, Denn Schaltplan findest Du aus meine homepage. Aber kannst Du doppelseitige Platinen mit durchkontaktierungen selber ätzen? Für denn controller brauchst du eine spurbreite von 0,2 mm. Grüße Mark, www.mdejong.de
Hallo Alle, Die LCD Controller Platinen für denn S1D13705 sind Heute angekommen. Sehen gut aus, ich werde eine jetzt aufbauen und dann testen. Wenn ich eine aufgebaut habe werde ich bilder reinstellen. Grüße Mark,
Hmm ist noch jemand da, der sein Display nicht will? Mark, ich bin sehr an deiner Schaltung interessiert die du auf deiner Homepage aufgebaut hast,- hast du schon versucht es praktisch zu verwenden bzw. zu programmieren?
Hmm ist noch jemand da, der sein Display nicht will? Mark, ich bin sehr an deiner Schaltung interessiert die du auf deiner Homepage aufgebaut hast,- hast du schon versucht es praktisch zu verwenden bzw. zu programmieren?
Hallo Tharo, Ich dabei einen adapter Platine zu machen für meine LCD Controller. Diese adapter wird eine einfache dobbelseitige aufsteckplatine werden. Die erste programmier versuchen sind erfolgreich. Ich habe eine Controller Platine gemacht mit USB schnittstelle. Grüße Mark,
Cool Sobald sie fertig bzw. erhältlich ist sag mit bitte bescheid :) Tharo PS: sorry für den doublepost oben
Hat zufällig noch jemand ein überflüssiges Display da? Falls ja, würde ich wohl gerne noch eines haben. Auf Goldmine gibt es jetzt ein Display für 20$, ist das gleiche?http://www.goldmine-elec-products.com/prodinfo.asp?number=G13752&variation=&aitem=1&mitem=2
Hat eigentlich irgendjemand das Display schon in Betrieb genommen? Oder gibt es technische Schwierigkeiten?
Wow echt ne coole sach, hört sich echt interessant an. Hätt gern auch 2 von den sony displays, und natürlich mit den passenden steckverbindungen. gruß xeus
Respekt - einen Thread von 2003 auszugraben, dessen letzter Beitrag 3 Jahre alt ist. Also wenn er bis jetzt nichts gefunden hat...
Andreas Kaiser wrote: > Respekt - einen Thread von 2003 auszugraben, dessen letzter Beitrag 3 > Jahre alt ist. Also wenn er bis jetzt nichts gefunden hat... Obelix wrote: > Super Leistung gregor. Respekt. Och menno... Allein der gute Wille zählt. Oder anders ausgedrückt: Dabei sein ist alles (der olympische Gedanke) ! ;o) Magnetus
Thread beobachten
Seitenaufteilung abschaltenBitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
