Moin Moin,

ich wollte gerne Akkus mithilfe eines Mikrocontrollers entladen.

Im Last-Kreis soll eigentlich nur der Akku, der Widerstand und der
Transistor. Takten wollte ich das ganze dann über PWM mit einem ATMega.

Ich weiß, der Aufstand ist ziemlich hoch für die simple Schaltung, aber
sie soll noch erweitert werden, daher der ATMega.

Die Variante ist doch am sinnvollsten, oder? Die Leistung sollte bis
20V/5A sein, also 100W Verlustleistung.


MfG
Birger

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Im Last-Kreis soll (...) der Widerstand (...)
nimm den Widerstand gleich zur Strommessung (also geringe Toleranz) ev.
OP hintennachgeschaltet. Den legst du auf die 5A aus. Und je nachdem
welche Stromform du beim Entladen haben möchtest, könntest du noch eine
Spule einbauen...
(Auch bei industriell gefertigen Entladegeräten werden die Lastkreise so
aufgebaut, wie du geschrieben hast)

Autor: Birger Van der kamp (bvdk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich "verbrat" die energie ja durch den widerstand in wärme... und die
hochlastwiderstände gibts ja nicht mit geringer toleranz

wofür dann eig den OP? abschaltung etc wird über den µC geregelt (ADC)

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> wofür dann eig den OP?
sollte die Spannung am Strom-Shunt zu gering sein (für deinen ADC), so
könntest du diese mit einem OPV verstärken..
bzgl. Hochlastwiderstände:
dann könntest du es zB so machen, dass du einen (Hochlast-)Widerstand
hast, in dem du die Energie verbrätst, und einen zweiten im
Milliohm-Bereich, den du als Shunt verwendest. (Der ist dann relativ
genau, da auch die Erwärmung in Grenzen bleibt). Nur wird bei diesem die
abfallende Spannung zu klein ausfallen, weshalb du sie mit einem OPV
verstärken solltest.

Autor: Paul Baumann (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Guck mal hier:
http://www.avr-asm-tutorial.net/akkuload/de/index.html

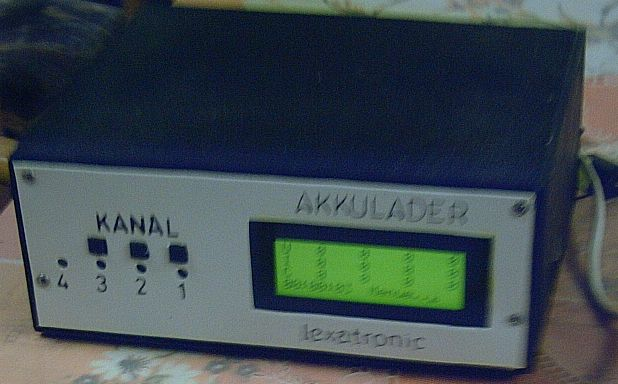

Ich habe dieses Gerät aufgebaut und das ist gut im Gange.

MfG Paul
