Eingangswiderstand Operationsverstärker

Tom Gast #692041
Hallo,

von einem Elektronikanfänger mal eine theoretische Frage zu
Operationsverstärkern, die mich schon seit längerem verwirrt:

OP's an sich haben ja einen großen Eingangswiderstand und einen kleinen
Ausgangswiderstand. Aber wie verhalten sich Eingangswiderstand und
Ausgangswiderstand z.B. beim invertierenden Verstärker (also wenn ich
einen Widerstand oder gar einen Kondensator in der Rückkopplung habe -
siehe Wikipedia:
http://upload.wikimedia.org/wikipedia/commons/thumb/1/1b/Inverting_Amplifier.svg/180px-Inverting_Amplifier.svg.png)?

Ist der resultierende Eingangswiderstand dann Rückkopplungswiderstand
parallel zum OP-Eingangswiderstand - sprich, geht der resultierende
Eingangswiderstand dann in den Keller? Oder hat die Rückkopllung keinen
Einfluss auf Eingangs- und Ausgangswiderstand?

Danke für jedwege Hilfe!
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
crazy horse Gast #692043
beim invertierenden Verstärker ist der Eingangswiderstand der
Gesamtschaltung gleich R1 (der -Eingang liegt auf Massepotential).
Das hat Vor- und Nachteile :-)
Antwort Zitieren Bearbeiten Löschen Melden Danke
Tom Gast #692132
Danke! Das hat dann quasi mit der "virtuellen Masse" zu tun, ok.

Was mich aber verwirrt, ist, dass es ja heißt, dass der OP einen
möglichst hohen Eingangswiderstand haben sollte. Wieso soll er das dann
haben, wenn sein Widerstand gar nicht in den Eingangswiderstand der
Schaltung eingeht?

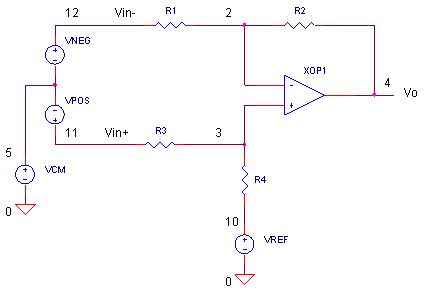

Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Helmi Gast #692139
Bei der nicht invertierenden Schaltung ist der Eingangswiderstand des OP
der Eingangswiderstand der Schaltung.

Dein Ausgangswiderstand wird bei Gegenkopplung auch um den
Gegenkopplungsfaktor kleiner.

Und ausserdem gibt es noch andere Schaltung wo der Eingangswiderstand
sehr wohl eine Rolle spielt.

Gruss Helmi
Antwort Zitieren Bearbeiten Löschen Melden Danke
2921 Gast #692295
Es gibt Schaltungen, bei denen der Eingangswiderstand des OpAmp weniger
wichtig ist, und andere, bei denen er sehr wichtig ist. Wichtig ist er
zB bei einem Integrator. Ein Eingangsstrom verhaelt sich wie eine
Offsetspannung, dh der Integrator laeuft weg bei Spannung (Strom) Null.
Der Eingangsstrom ist auch temperaturabhaengig.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Unbekannter Gast #692517
> Wieso soll er das dann haben, wenn sein Widerstand gar nicht
> in den Eingangswiderstand der Schaltung eingeht?

Wenn der Eingangswiderstand (zu) klein ist, dann wird damit die
Signalquelle zu stark belastet. Eine Signalquelle hat ja auch einen
irgendwie gearteten Innenwiderstand. Und wenn nun die Signalquelle mit
Innenwiderstand zu stark belastet wird, wird das Signal abgeschwächt. Im
einfachsten Fall ergibt das einfach nur zu kleine Verstärkungen. Im
schlimmsten Fall bricht die Signalquelle völlig zusammen und liefert
garkein oder ein völlig falsches Signal.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Dieter W. #692630
> Was mich aber verwirrt, ist, dass es ja heißt, dass der OP einen
> möglichst hohen Eingangswiderstand haben sollte. Wieso soll er das
> dann haben, wenn sein Widerstand gar nicht in den
> Eingangswiderstand der Schaltung eingeht?

Die bei OP-Verstärkern als Eingangswiderstand bezeichnete Größe ist kein
direkt messbarer (statischer) Widerstand, sondern berechnet sich aus
Delta U geteilt durch Delta I.

Beim invertierenden OP geht der Eingangswiderstand tatsächlich nicht
mit in die Berechnungen ein, da ja beide Eingänge auf konstanter
Spannung liegen.

Was allerdings unbedingt berücksichtigt werden muss, ist der
Eingangsruhestrom (Bias). Dieser verursacht an den Widerständen, über
die er fließt, eine unerwünschte (Fehl-)Spannung.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Stefan Gast #692726
>Beim invertierenden OP geht der Eingangswiderstand tatsächlich nicht
>mit in die Berechnungen ein, da ja beide Eingänge auf konstanter
>Spannung liegen.

Der Eingangswiderstand geht sehr wohl in die Berechnung mit ein. Der
sehr große Eingangswiderstand zusammen mit der sehr großen
Leerlaufverstärkung und der negativen Rückkopplung führen ja erst dazu,
dass der invertierende Eingang virtuell auf Masse liegt. Dadurch kann
man dann die ganze Berechnung vereinfachen und der Eingangswiderstand
der Schaltung 'reduziert' sich auf R1!
Antwort Zitieren Bearbeiten Löschen Melden Danke
