Hi! habe von nem bekannten dieses Display geschenkt bekommen.
Es hat 10 anschlusspins
Heißt Sharp LM24002G
und hat 8 LH5006 ICs.

wenn einer hiervon irgendein datenblatt hätte.
per google hab ich nix gefunden, und hier leider auch nicht.

Grüße
matthias

Autor: Matthias Woltering (ged)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!
ich würd das Display gerne benutzen, gibt es sonst möglichkeiten an die
daten zu kommen

Autor: Otto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Matthias Woltering (ged)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MM danke Otto,
Leider hat mein Display nur 10 Pins und das im Datasheet hat 17 Pins.

mmm trotzdem danke,
ich hoffe das noch jmd hier ne idee hat

Autor: Matthias Woltering (ged)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

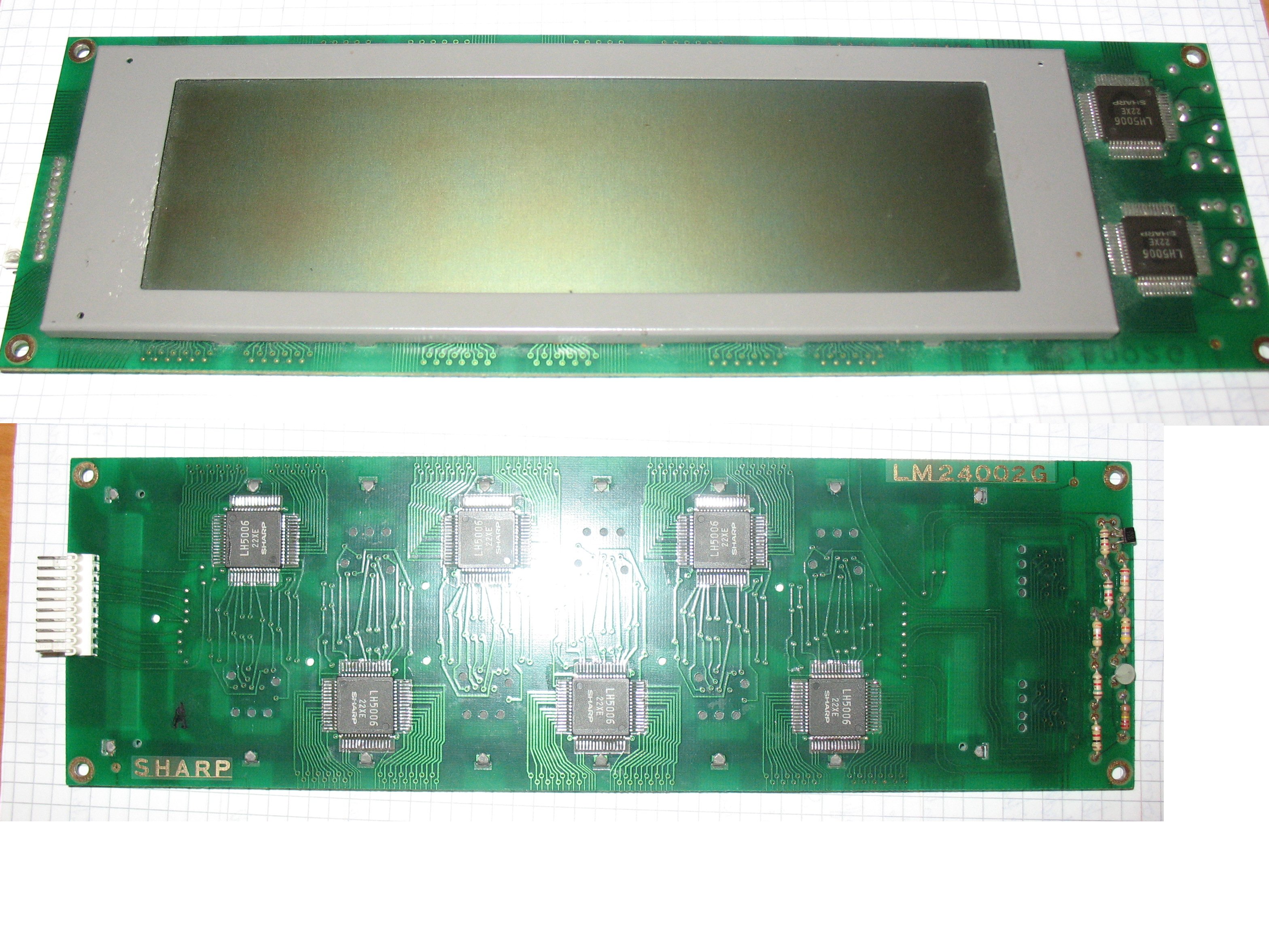

So ich hab die mal fotografiert.
Vielleicht habt ihr dann mehr Möglichkeiten das zu beurteilen.

MFG

Autor: Matthias Woltering (ged)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So noch mal jpeg, bitte meldet euch ob ich das ding wegschmeissen kann,
den ohne datasheet bin ich da ein wenig aufgeschmissen

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wegschmeißen würde ich das Display jetzt nicht unbedingt, auch wenn es
nicht sehr modern aussieht (bedrahtete Widerstände, nach außen
rausgeführte Leiterbahnen zum vergolden usw.)

Mit ein bischen ausprobieren könnte man die Anschlussbelegung
herausfinden.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das LH5006 scheint wirklich etwas schwer zu finden zu sein. Sharp selbst
hat nur neue Datenblätter:
http://www.sharp-world.com/products/device/lineup/...

Autor: Matthias Woltering (ged)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Benedikt K.
Mmm naja gib mir mal nen Vergleichstyp an an den man sich orientieren
könnte.
also einfach ausprobieren stell ich mirsehr schwierig vor.
Irgendwelche Bits da rumschieben sollte keine Sinn machen.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was man auf jedenfall leicht rausfinden kann: GND (eventuell mit dem
Metallrahmen verbunden), 5V (geht zu jedem IC und an ein Ende der
Widerstandskette), -VLCD (geht ans andere Ende der Widerstandskette)

Dann gibt es noch VSync (meist FLM oder Frame gennant), HSync (Latch
Puls, YClock), Pixeltakt, und Pixeldaten mit 1 oder 4 bit.

VSync liegt nur an den rechten beiden ICs an der Vorderseite, Latch
Pulse an allen, Pixeltakt an allen auf der Rückseite und die Pixeldaten
nur an einem IC.

Damit sollte man mit mehr oder weniger Messaufwand die Anschlussbelegung
herausfinden.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

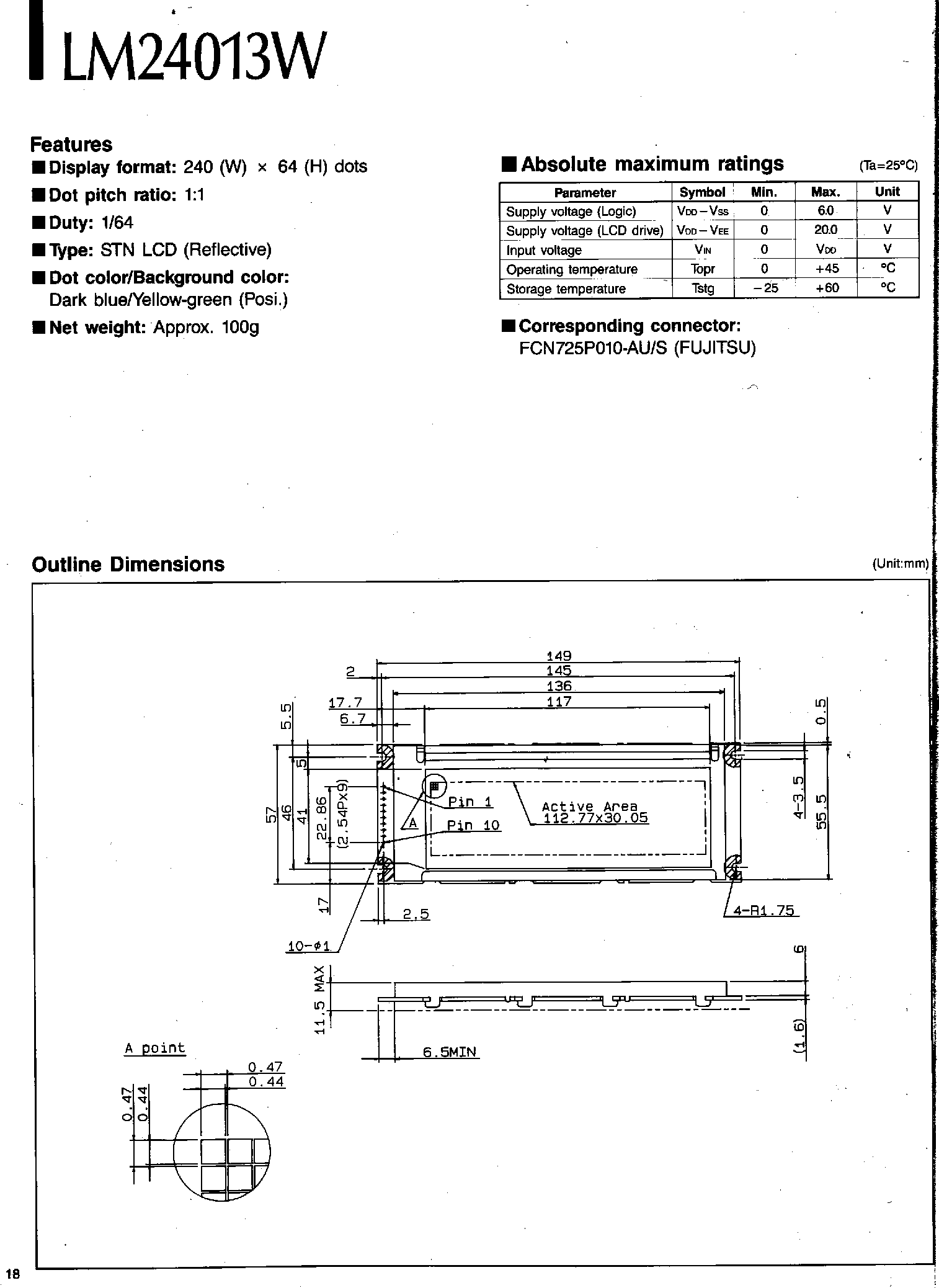

Vielleicht hilft das weiter, aus dem Sharp Katalog "Flat Panel Displays"
Juni 1990, das hat auch einen 10poligen Anschluß, die anderen mit
LM240xx haben mehr.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

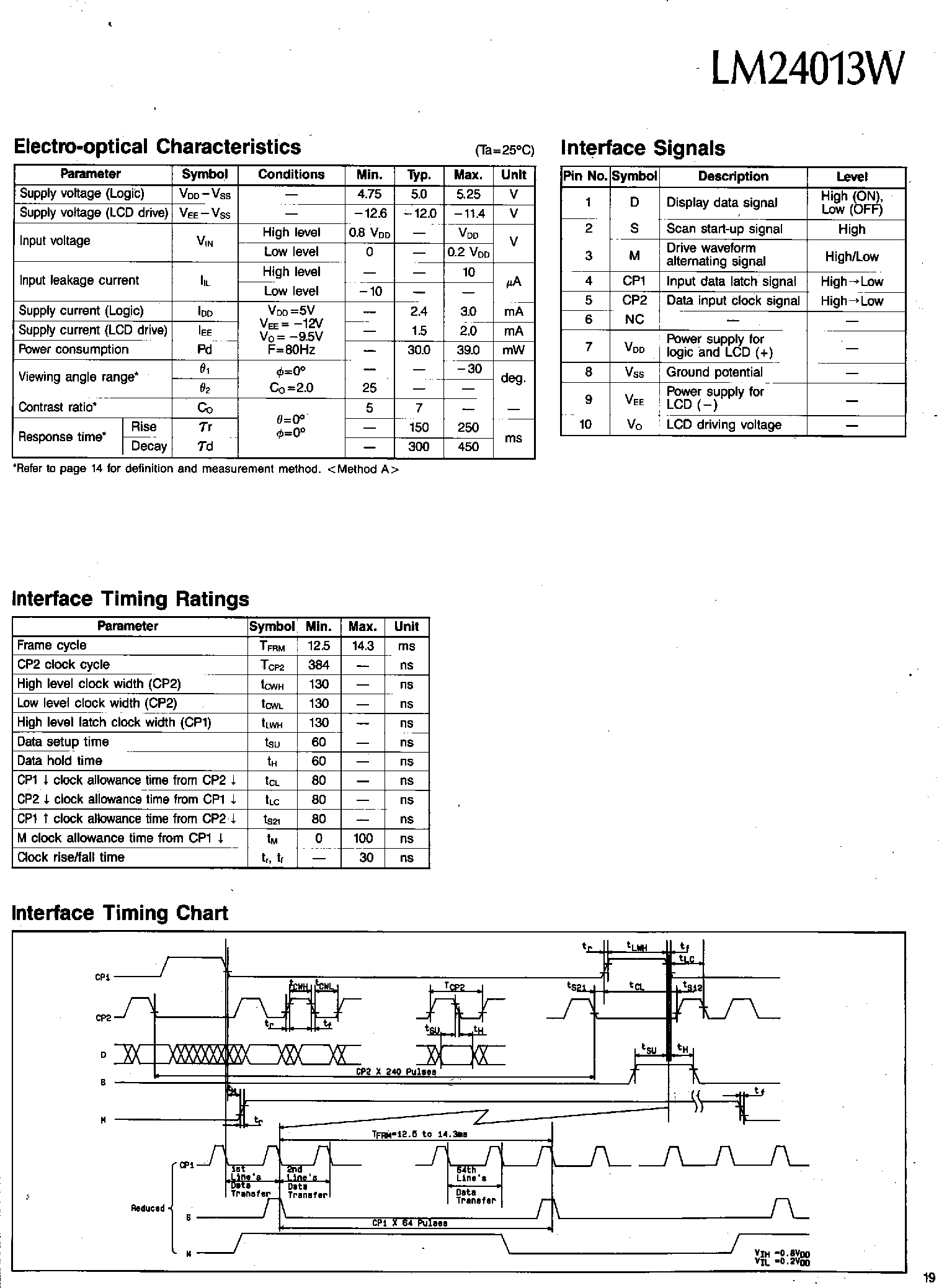

und die zweite Seite

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das "24" bedeutet übrigens 240 Pixel, der Rest ist eine fortlaufdende
Nummer

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein LH5006 bedient anscheinend 40 Zeilen oder Spalten, d.h. das Display
hat 240 * 80 Pixel, mit 6*2 LH5006

Autor: Matthias Woltering (ged)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ahh das ist schon mal super, auf jedenfall nen paar informationen, find
ich super.
hab leider diese woche keine zeit mehr meld mich aber wie es damit
gelaufen ist, schon mal ganz viel danke.

Autor: Rolf Buchholz (windsucher)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo ich habe noch ein LM-24003G.

Vielleicht helfen dir die Infos.

Gruß

Rolf

Autor: Rolf Buchholz (windsucher)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo ich habe noch ein LM-24003G.

Vielleicht helfen dir die Infos.


Nachschub!


Gruß

Rolf
