Forum: Platinen Kicad V6 Preview - Erfahrungen


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
7 lesenswert
nicht lesenswert
Da im Nachbarthread

Beitrag "Was nutzt ihr für Layoutprogramme?"

nun schon die Zahl von 4 bei "Kicad 5 (5.99)" dran steht, lohnt es sich,
vielleicht mal einen eigenen Thread bezüglich der Erfahrungen mit den
aktuellen Preview-Versionen zu eröffnen.

:
von OldMac (Gast)


Bewertung
-5 lesenswert
nicht lesenswert
sogar schon KiCAD 5.1.9 hat "Requirements: macOS 10.14 and newer"

Das kann ich schon mal nicht erfüllen (theoretisch ja, aber andere
lebensnotwendige Software auf dem CAD-Rechner erlaubt kein OS-Upgrade).

Werkzeug, das mich dazu zwingt, anderes erprobtes Werkzeug vorzeitig zu
ersetzten ist für mich keine Arbeitshilfe sondern Arbeitsbehinderung,
selbst wenn es kostenlos ist...

Daher kann ich es leider nicht mal ausprobieren um irgendwelche
tiefergehenden Erfahrungen zu sammeln.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
8 lesenswert
nicht lesenswert
Was mir so aufgefallen ist:

* neues Datenformat, hat Bernd ja schon ein paarmal geschrieben, die
Dateinamen enden jetzt alle auf .kicad_*:
  * .kicad_pro Projekt
  * .kicad_sch Schaltpläne
  * .kicad_sym Symbol-Bibliothek
  * .kicad_pcb PCB (bereits früher so eingeführt)
  * .kicad_mod (in *.pretty-Verzeichnis) Bauteil-Bibliothek (bereits
früher so eingeführt)
  * .kicad_prl Projektstatus (bspw. Konfiguration der Lagen-Anzeige)
* keine explizite Netzliste mehr notwendig
  * forward annotation über "Update PCB from Schematic" (ging schon in
V5)
  * backward annotation über "Update Schematic from PCB" (neu; man kann
bspw. Footprints oder Bauteilwerte im Board ändern und dies dann zurück
kommunizieren)
  * Netzliste kann natürlich nach wie vor manuell exportiert werden
* Schaltplaneditor kann Image-Datei einbinden, Layout leider (noch)
nicht, aber:
* der Bitmap-to-Component Konverter ist im Projektmanager drin; damit
kann man bspw. ein Bitmap-Bild eines existierenden Boards vektorisieren
und dann als "Bauteil" auf einer User-Lage im PCB Editor hinterlegen;
ursprünglich für Dinge wie Logos konzipiert, habe das aber (schon in
V5.x) benutzt, um ein Board vom Foto zu reengineeren
* viele User-Lagen im PCB-Editor
* im Schaltplaneditor können Elemente als "Exclude from Board" markiert
werden (bspw. externe Komponenten, die auf diese Weise mit dokumentiert
werden sollen)
* PCB-Bauteile können jetzt Sperrflächen enthalten (Leitungen, Vias,
Flächenfüllen verbieten)

Das sind so die Dinge, die mir bislang aufgefallen sind.

Absturz hatte ich soweit noch nicht, hab's aber auch bislang nur in
einem Mini-Projekt produktiv genutzt.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
2 lesenswert
nicht lesenswert
OldMac schrieb:
> Daher kann ich es leider nicht mal ausprobieren

Kannst ja zumindest gucken, was passiert … kenne mich aber mit den
MacOS-Versionen zu wenig aus um einzuschätzen, warum das wohl so ist.
Möglicherweise müsstest du es einfach nur mal selbst compilieren, weil
das vorgefertigte Compilat auf neueren Libs aufsetzt?

von OldMac (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Jörg W. schrieb:
>> Daher kann ich es leider nicht mal ausprobieren
>
> Kannst ja zumindest gucken, was passiert

Installieren von kicad-nightly-20210211-191823-eecac539d3-10_14 geht,
aber wenn man z.B. PCBnew startet crasht es. War leider nicht anders zu
erwarten.

Fehler-Log:
1
Process:               pcbnew [11778]
2
Path:                  /Applications/KiCad/KiCad.app/Contents/Applications/pcbnew.app/Contents/MacOS/pcbnew
3
Identifier:            org.kicad-pcb.pcbnew
4
Version:               [5.99.0-9001-geecac539d3] ([5.99.0-9001-geecac539d3])
5
Code Type:             X86-64 (Native)
6
Parent Process:        ??? [1]
7
Responsible:           pcbnew [11778]
8
User ID:               503
9
10
Date/Time:             2021-02-12 15:00:55.518 +0100
11
OS Version:            Mac OS X 10.11.6 (15G22010)
12
Report Version:        11
13
Anonymous UUID:        xxx
14
15
Sleep/Wake UUID:       xxx
16
17
Time Awake Since Boot: 13000 seconds
18
Time Since Wake:       330 seconds
19
20
System Integrity Protection: enabled
21
22
Crashed Thread:        0  Dispatch queue: com.apple.main-thread
23
24
Exception Type:        EXC_CRASH (SIGABRT)
25
Exception Codes:       0x0000000000000000, 0x0000000000000000
26
Exception Note:        EXC_CORPSE_NOTIFY
27
28
Application Specific Information:
29
*** Terminating app due to uncaught exception 'NSInvalidArgumentException', reason: '+[NSWindow setAllowsAutomaticWindowTabbing:]: unrecognized selector sent to class 0x7fff793d5608'
30
abort() called
31
terminating with uncaught exception of type NSException
32
33
Application Specific Backtrace 1:
34
0   CoreFoundation                      0x00007fff92924452 __exceptionPreprocess + 178
35
1   libobjc.A.dylib                     0x00007fff9bbe773c objc_exception_throw + 48
36
2   CoreFoundation                      0x00007fff9298e08d +[NSObject(NSObject) doesNotRecognizeSelector:] + 205
37
3   CoreFoundation                      0x00007fff928944c1 ___forwarding___ + 1009
38
4   CoreFoundation                      0x00007fff92894048 _CF_forwarding_prep_0 + 120
39
5   libwx_osx_cocoau-3.0.0.4.0.dylib    0x000000010ffc1fcc -[wxNSApplication init] + 76
40
6   AppKit                              0x00007fff8a6af78b +[NSApplication sharedApplication] + 142
41
7   libwx_osx_cocoau-3.0.0.4.0.dylib    0x000000010ffc21b2 _ZN5wxApp9DoInitGuiEv + 66
42
8   libwx_osx_cocoau-3.0.0.4.0.dylib    0x0000000110027235 _ZN5wxApp10InitializeERiPPw + 181
43
9   libwx_osx_cocoau-3.0.0.4.0.dylib    0x000000010ff053ff _Z12wxEntryStartRiPPw + 159
44
10  libwx_osx_cocoau-3.0.0.4.0.dylib    0x000000010ff06060 _Z7wxEntryRiPPw + 80
45
11  pcbnew                              0x000000010fc99ab0 main + 48
46
12  libdyld.dylib                       0x00007fff963555ad start + 1
Selbst übersetzen wird bestenfalls gelingen, aber dann mit dem gleichen
"unrecognized selector" enden weil das ein Methode von NSWindow ist die
es auf einem älteren System einfach nicht gibt.

[Edit: code-Tags eingefügt]

: Bearbeitet durch Moderator
von A. K. (foxmulder)


Bewertung
4 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Dateinamen enden jetzt alle auf .kicad_*

Sehr fein, ich werde ja dazu genötigt Eagle parallel installiert zu
haben also ist es gut, dass die Endung nun nicht mehr gleich sind.

mfg

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
OldMac schrieb:
> Selbst übersetzen wird bestenfalls gelingen, aber dann mit dem gleichen
> "unrecognized selector" enden weil das ein Methode von NSWindow ist die
> es auf einem älteren System einfach nicht gibt.

Muss nicht sein. Kann genauso gut sein, dass diese Methode beim
Compilieren auf einem älteren System gar nicht genutzt würde. Sie
benutzen ja wxWidgets als GUI-Toolkit, und du würdest dann gegen ein
wxWidgets bauen, welches auf deinem System läuft.

von A. K. (foxmulder)


Bewertung
0 lesenswert
nicht lesenswert
Habes es mir gerade angesehen, schaut ok aus.
Die andere Optik, meh, wieder so eine "kühle" Office Oberfläche, man
wird sich daran gewöhnen, aber warum?

Die neuen Menüs schauen aber ordentlich aus, also von der Aufteilung
etc.
Praktisch, Bauteile werden blau hinterlegt wenn man sie anfässt.

mfg

von ZF (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Habe 5.99 noch nicht installiert, aber einem Schaltplan-Codeschnipsel
entnahm ich eine deutliche Syntaxänderung der Schematic und
wahrscheinlich auch der .lib (auch .kicad_lib jetzt als Endung?)
Dateien. Die Maße scheinen dort zudem jetzt metrisch zu sein. Allerdings
schien der Schriftfont weiterhin fix zu sein? An den bisherigen
Versionen stört mich vor allem die für technische Dokumente schlecht
lesbare Schriftart. 8 ist kaum von B und 5 kaum von S zu unterscheiden,
was bei Bauteilbezeichnungen störender ist als bei normalem Text.
Zusätzlich TeX Gyre Heros oder Normschrift (oder völlig freie Fontwahl)
zur Auswahl zu haben fände ich einen großen Gewinn, auch um den Preis
vertikale und horizontale Schriftgröße nicht getrennt einstellen zu
können. Kann einer der 5.99 Nutzer sagen, ob sich da doch was getan hat?

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
5 lesenswert
nicht lesenswert
A. K. schrieb:
> Habes es mir gerade angesehen, schaut ok aus.
> Die andere Optik, meh, wieder so eine "kühle" Office Oberfläche, man
> wird sich daran gewöhnen, aber warum?

Habe ich mich auch gewundert.

> Die neuen Menüs schauen aber ordentlich aus, also von der Aufteilung
> etc.

Einiges ist schon in V5 konsistenter geworden in dieser Hinsicht. Ich
kann mich noch dran erinnern, dass der Workflow zum Anlegen und
Einbinden neuer Bauteile in einer projekteigenen Bibliothek früher sehr
verquer war. Jetzt kann man den jeweiligen Bauteil- oder Symboleditor
öffnen, sagt "New Library", wird gefragt, ob global oder nur im Projekt,
und darin kann man dann mit "New Symbol" oder "New Footprint" das
jeweilige Element anlegen, welches danach auch ohne weitere Klimmzüge im
Projekt benutzbar ist.

von Jan L. (ranzcopter)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> * backward annotation über "Update Schematic from PCB" (neu; man kann
> bspw. Footprints oder Bauteilwerte im Board ändern und dies dann zurück
> kommunizieren)

...der Knopf "<-Back" war aber auch in V5 schon drin, zumindest im
Eeschema...

Imo sehr nützlicher Zusammenschnitt der V5<->V6-Unterschiede:
https://techexplorations.com/blog/kicad/kicad-6-review-new-and-improved-features/

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
3 lesenswert
nicht lesenswert
ZF schrieb:
> Allerdings schien der Schriftfont weiterhin fix zu sein?

Ja, sieht so aus. Habe zumindest nichts dergleichen gefunden, wo man das
einstellen könnte.

von ZF (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Danke Jörg!

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Jan L. schrieb:
> ...der Knopf "<-Back" war aber auch in V5 schon drin, zumindest im
> Eeschema...

Witzigerweise ist er bei mir als Button nicht einmal in meinem
5.99-Build drin, seltsam. Der Menüeintrag dafür ist allerdings da.

von Jan L. (ranzcopter)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Witzigerweise ist er bei mir als Button nicht einmal in meinem
> 5.99-Build drin, seltsam. Der Menüeintrag dafür ist allerdings da.

...und in V5.1.9 (Eeschema) hab' ich den nur als Button, Menü fehlt -
strange, ist mir noch nie aufgefallen... :)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
In 5.19 hatte ich den Menüeintrag, glaub ich, nur im pcbnew.

von Nick M. (Gast)


Bewertung
-8 lesenswert
nicht lesenswert
OldMac schrieb:
> Das kann ich schon mal nicht erfüllen (theoretisch ja, aber andere
> lebensnotwendige Software auf dem CAD-Rechner erlaubt kein OS-Upgrade).

Geht sowieso nicht gut mit der MagicMouse. Bevor ich eine WinMaus in den
Mac einstecke, nehme ich lieber gleich Windows her. ;-)

von Schlaumaier (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Frage :

Kann man beide Versionen (5.x + 6.x) eigentlich nebeneinander
installieren oder kommen die sich ins Gehege. ??

von Hardy F. (hardyf)


Bewertung
-20 lesenswert
nicht lesenswert
Ich habe jetzt wiedermal Kicad bei mir installiert und versucht, damit
zurechtzukommen....

Hätte ja sein können, es hat sich was verbessert in der kryptischen,
hobbyanwenderfernen Bedienung. Leider nein.

Sorry Leute,
das ist doch nur was für Masochisten.
Und da wird so ein Hype dazu veranstaltet ?!

Da ist ja Eagle anwenderfreundlicher und intuitiver ....

Und Diptrace erst, welches ich vor Jahren dankenswerter Weise entdeckte.

Beitrag #6585851 wurde von einem Moderator gelöscht.
von Jack V. (jackv)


Bewertung
10 lesenswert
nicht lesenswert
Hardy F. schrieb:
> Sorry Leute,
> das ist doch nur was für Masochisten.

Wenn ich so bei jeder Software gerantet hätte, die etwas Einarbeitung
vorausgesetzt hat, wäre ich heute noch am Ranten, statt am Basteln ;)

Beitrag #6585858 wurde von einem Moderator gelöscht.
von Schlaumaier (Gast)


Bewertung
-17 lesenswert
nicht lesenswert
Hardy F. schrieb:
> Sorry Leute,
> das ist doch nur was für Masochisten.

Das Teil ist stark Linux angehaucht. Und die User sind alle Masochisten.
;)

Das merkt man an den komischen Dateinamen, und der Angewohnheit 100.000
Dateien zu installieren. Alles was aus der Linux-ähnlichen Ecke kommt,
macht eine Dateischwemme auf den PC.

Anstatt die Bauteile vernünftig in eine Datenbank zu knallen, hast du
für jedes Teil 4-5 Dateien auf den Rechner. Und wenn du dann eins
suchst, ladet der Rechner erst mal 2 Minuten Dateien. Ist ja auch ne
Arbeit. Datei laden, öffnen, Infos lesen, Infos anzeigen, die nächste.

Den Mist habe ich mir schon bei mein ersten GW-Basic Programm abgewöhnt.

Mit einer Indexorientieren Datenbank wäre das Leben 100 x einfacher.

Beitrag #6585860 wurde von einem Moderator gelöscht.
von Schlaumaier (Gast)


Bewertung
-10 lesenswert
nicht lesenswert
Nachtrag :

Meine sehr sparsam installierte Kicad 5 Version hat ca. 48.000 Dateien
lt. Windows Zählung.

Beitrag #6585873 wurde von einem Moderator gelöscht.
Beitrag #6585876 wurde von einem Moderator gelöscht.
von Jack V. (jackv)


Bewertung
8 lesenswert
nicht lesenswert
Schlaumaier schrieb:
> Mit einer Indexorientieren Datenbank wäre das Leben 100 x einfacher.

Das ist OSS – du kannst es forken und verbessern. Deinem Gelaber nach
hast du das ja an ’nem Wochenende fertig, so toll, wie du dich gibst.

Du solltest nun anfangen – bis Montag will ich das Ergebnis sehen.
Alternativ könntest du auch einfach mal die Finger stillhalten, wenn du
nämlich keine Ahnung hast. Wie eigentlich in fast jedem Thread, in den
du die letzte Zeit geschrieben hast.

von Schlaumaier (Gast)


Bewertung
-8 lesenswert
nicht lesenswert
Jack V. schrieb:
> Das ist OSS – du kannst es forken und verbessern. Deinem Gelaber nach
> hast du das ja an ’nem Wochenende fertig, so toll, wie du dich gibst.

Die Datenbank Problemlos.

Das Problem ist nur den Teil das klar zu machen.


Aber ich hab das PRoblem umgangen in den ich ALLE Librarys abgeschaltet
habe. Bis auf meine eigene. Wenn ich nun ein Teil brauche, suche ich das
und kopiere das in den Ordner meiner LIBs, dann ist es da drin und das
wars.

Was die Datenbank angeht. Die schreibe ich mir eh noch weil die Sucherei
mir auf die Nerven geht. Besonders weil ich mir nicht alle englischen
Bezeichnungen merken kann.

von Jack V. (jackv)


Bewertung
10 lesenswert
nicht lesenswert
Schlaumaier schrieb:
> Meine sehr sparsam installierte Kicad 5 Version hat ca. 48.000 Dateien
> lt. Windows Zählung.

% pacman -Ql kicad | wc -l
433

Schlaumaier schrieb:
> Das Problem ist nur den Teil das klar zu machen.

Das Problem ist, dass du nicht den Hauch einer Ahnung hast, wie die
Sachen zusammenhängen.

: Bearbeitet durch User
von Schlaumaier (Gast)


Bewertung
-11 lesenswert
nicht lesenswert
Jack V. schrieb:
> Das Problem ist, dass du nicht den Hauch einer Ahnung hast, wie die
> Sachen zusammenhängen.

Doch hab ich. Ich glaube ich habe schon mehr Kicad-Dateien manipuliert
als du dir vorstellen kannst. ;)

Das einzige schöne an den Dateien ist, das sie alle TXT-Dateien sind.
Besonders gerne die fp-lib-table + sym-lib-table Datei.

Das ist nämlich bequemer als sich da Tot-Zuklicken. ;)

von Nick M. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Schlaumaier schrieb:
> Und wenn du dann eins
> suchst, ladet der Rechner erst mal 2 Minuten Dateien.

Kenn ich von LTSpice. Mir aber egal, es hilft mir bei der Arbeit. Und
die zwei Minuten sind schnell wettgemacht.
Möglicherweise bin ich aber nur nicht schlau genug.

von Hans W. (Firma: Dipl.-Ing. Johann Maximilian W) (hans-)


Bewertung
2 lesenswert
nicht lesenswert
Ich verwende die V6 jetzt schon seit einiger zeit produktiv.
Die Vorteile überwiegen aktuell deutlich.

Eine Funktion ist jedoch mehr als nervig: Diese Intelligenz, die
automatisch das wire-tool im Schematic auswählt, wenn man auf einem Pin
ist, oder gelegentlich einen move-Befehl macht statt so ein
Selektions-Rechteck macht.

Kann man das irgendwie ausschalten?

Die Idee dahinter ist ja irgendwie verlockend, es ist aber so, dass
gerade im PCB so oft Flächen, Bauteile, Traces,... übereinander liegen,
dass da auch die beste Logik einfach nicht vorhersehen kann was man
eigentlich will...

73

von Matthias L. (limbachnet)


Bewertung
1 lesenswert
nicht lesenswert
Ich muss mal doof fragen - wie ist das eigentlich mit der
Abwärtskompatibilität? Also, wenn ich jetzt mal in die 5.1.9
reinschnuppere und ein kleines Projekt damit mache, dann wird die 6.0
released und ich steige darauf um, dann gehe ich schon davon aus, dass
ich die älteren Dateien damit auch öffnen kann - aber wenn ich daran
dann wieder etwas ändere?

Dann müsste die 6.0 ja auf die Bibliotheken der 6.0 zugreifen, während
in meinem Projekt noch welche aus der 5.1 verwendet wurden. Und wenn ich
das Projekt dann wieder speichere - was ist es dann? Immer noch ein
5.1-Projekt mit Einsprengseln aus der 6.0 oder wird das komplett
konvertiert oder wie oder was?

Jaaa, ist ne Anfänger-Frage, ich weiß. Bin ja auch einer...

von AndererSchlaumaier (Gast)


Bewertung
2 lesenswert
nicht lesenswert
Schlaumaier schrieb:
> Hardy F. schrieb:
>> Sorry Leute,
>> das ist doch nur was für Masochisten.
>
> Das Teil ist stark Linux angehaucht. Und die User sind alle Masochisten.
> ;)
>
> Das merkt man an den komischen Dateinamen, und der Angewohnheit 100.000
> Dateien zu installieren. Alles was aus der Linux-ähnlichen Ecke kommt,
> macht eine Dateischwemme auf den PC.

Da das im allgemeinen Text Dateien sind, liefert Linux auch das passende
Bordwerkzeug, um das bequem zu beherrschen. ;O)

Erwähnst Du ja selber ein Stück weiter unten. ;O)

> Anstatt die Bauteile vernünftig in eine Datenbank zu knallen, hast du
> für jedes Teil 4-5 Dateien auf den Rechner. Und wenn du dann eins
> suchst, ladet der Rechner erst mal 2 Minuten Dateien. Ist ja auch ne
> Arbeit. Datei laden, öffnen, Infos lesen, Infos anzeigen, die nächste.

Stell KiCad vernünftig ein, dann lädst Du nur die Dateien, die Du
brauchst bzw. meinst zu brauchen. ;O)

> Mit einer Indexorientieren Datenbank wäre das Leben 100 x einfacher.

Ist zwar noch Alpha, aber sieh Dir doch mal Horizon an.
https://www.mikrocontroller.net/articles/Schaltplaneditoren#Horizon
Das könnte genau das sein, was Du suchst.

Aber vermutlich hast Du da wieder was anderes zu meckern. ;O)

von Hardy F. (hardyf)


Bewertung
2 lesenswert
nicht lesenswert
AndererSchlaumaier schrieb:
> Ist zwar noch Alpha, aber sieh Dir doch mal Horizon an.
> https://www.mikrocontroller.net/articles/Schaltplaneditoren#Horizon
> Das könnte genau das sein, was Du suchst.

Hat Zukunft !

Genialer Programmierer.

Beitrag #6586159 wurde von einem Moderator gelöscht.
Beitrag #6586174 wurde von einem Moderator gelöscht.
von Schlaumaier (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
AndererSchlaumaier schrieb:
> Ist zwar noch Alpha, aber sieh Dir doch mal Horizon an.
> https://www.mikrocontroller.net/articles/Schaltplaneditoren#Horizon
> Das könnte genau das sein, was Du suchst.

Werde ich machen.  Ich hoffe nur das mir noch einer die Frage nach der
Parallel-Installation (Kicad 5.x + 6.x) beantworten kann.

Würde das neue gern stressfrei testen, ohne meine Projekte zu riskieren.

Beitrag #6586185 wurde von einem Moderator gelöscht.
Beitrag #6586187 wurde von einem Moderator gelöscht.
Beitrag #6586190 wurde von einem Moderator gelöscht.
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Schlaumaier schrieb:

> Kann man beide Versionen (5.x + 6.x) eigentlich nebeneinander
> installieren oder kommen die sich ins Gehege. ??

An sich sollten sie sich nicht ins Gehege kommen, die
Bibliotheksverzeichnisse müssten sich separat einstellen lassen. Mir
geht's selbst nur ein wenig wie OldMac da oben: ich compiliere sie zwar
selbst (anders als er), bevorzuge aber, sie über die FreeBSD-Ports zu
installieren, und die installieren beide Variante tatsächlich an die
gleiche Stelle. Insofern lege ich mich nur durch das darunter liegende
Buildsystem auf eine Variante fest. Dem Kicad selbst ist das aber eher
wurscht.

Beitrag #6586195 wurde von einem Moderator gelöscht.
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
10 lesenswert
nicht lesenswert
Schlaumaier schrieb:
> Das merkt man an den komischen Dateinamen, und der Angewohnheit 100.000
> Dateien zu installieren. Alles was aus der Linux-ähnlichen Ecke kommt,
> macht eine Dateischwemme auf den PC.

Sorry, das hat mit dem Betriebssystem nun absolut nichts zu tun.

Altium (was vermutlich bei Kicad an vielen Stellen gedanklich Pate
gestanden hat, aber Windows-only ist) macht das übrigens genauso: eine
Datei pro Bibliotheksmodell, eine Datei pro Schaltplanseite. (Die haben
sogar noch mehr, beispielsweise eine Datei pro "wire harness".) Damit
ist das Argument "Linux-ähnliche Ecke" wohl für diesen Punkt hinreichend
entkräftet.

Aber: der Thread war nicht für irgendwelche System-Grabenkriege gedacht,
sondern für echte Erfahrungen mit Kicad 6. Wer diese nicht hat, möge
seine Nicht-Erfahrungen bitte woanders diskutieren. Wem Kicad nach wie
vor nicht liegt: OK, ist dann so, ist auch OK, das hier in einem
Beitrag zu postulieren. Aber kein Glaubenskriege draus machen. Dafür
gibt es speziell vorgesehene Einrichtungen in diesem Land, die kann man
in Glaubensfragen gern aufsuchen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
2 lesenswert
nicht lesenswert
Hans W. schrieb:
> Eine Funktion ist jedoch mehr als nervig: Diese Intelligenz, die
> automatisch das wire-tool im Schematic auswählt, wenn man auf einem Pin
> ist, oder gelegentlich einen move-Befehl macht statt so ein
> Selektions-Rechteck macht.

Ist mir so noch nicht aufgefallen.

Dafür ist mir aufgefallen, dass ich ohne Selektieren eines Bauteils
nicht mehr einfach mit "c" dieses Kopieren kann. In der Voreinstellung
will er da einen Bustap anlegen und beklagt sich, dass ich keine Bus
ausgewählt habe, aber selbst mit geändertem Shortcut geht es nicht. Nur
Selektieren - Ctrl-C - Ctrl-V geht.

"m" funktioniert dagegen nach wie vor auch ohne selektiertes Bauteil.

Beitrag #6586209 wurde von einem Moderator gelöscht.
Beitrag #6586210 wurde von einem Moderator gelöscht.
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Matthias L. schrieb:
> Ich muss mal doof fragen - wie ist das eigentlich mit der
> Abwärtskompatibilität?

Aufwärts ja, also die 6er Version kann die alten Dateien importieren.
Sie wandelt sie aber beim Speichern ins neue Dateiformat um, und das
wird beim Laden auch als Warnung angezeigt.

Abwärts ist also nicht: Projekte, die du mit der 5.99 anlegst, kannst du
nicht später mit der 5.1.9 weiter bearbeiten.

Beitrag #6586213 wurde von einem Moderator gelöscht.
Beitrag #6586214 wurde von einem Moderator gelöscht.
Beitrag #6586233 wurde von einem Moderator gelöscht.
Beitrag #6586241 wurde von einem Moderator gelöscht.
von Matthias L. (limbachnet)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Aufwärts ja, also die 6er Version kann die alten Dateien importieren.
> Sie wandelt sie aber beim Speichern ins neue Dateiformat um, und das
> wird beim Laden auch als Warnung angezeigt.
>
> Abwärts ist also nicht: Projekte, die du mit der 5.99 anlegst, kannst du
> nicht später mit der 5.1.9 weiter bearbeiten.

Prima, damit kann ich leben. Vielen Dank!

von Richard B. (r71)


Bewertung
0 lesenswert
nicht lesenswert
@Jörg Könntest du bitte ein Screenshot posten?

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Richard B. schrieb:
> @Jörg Könntest du bitte ein Screenshot posten?

Wovon eigentlich?

Der oben verlinkte Review des Previews (:-) enthält einige.

von Bauform B. (bauformb)


Bewertung
0 lesenswert
nicht lesenswert
Jan L. schrieb:
> Imo sehr nützlicher Zusammenschnitt der V5<->V6-Unterschiede:
>
https://techexplorations.com/blog/kicad/kicad-6-review-new-and-improved-features/

daraufhin sollte ich es wirklich mal anschauen. Aber wie, speziell auf
einem 32-Bit Debian stable? Was empfiehlt man denn jemandem, der noch
nie cmake oder g++ gestartet hat? Bei Ubuntu gibt's nightly build debs,
aber nicht für i386 oder nur veraltet :(

Unabhängig davon: Kann man IGES, STEP oder DCF exportieren, wenn man
kein einziges 3D-Modell hat? Also nur die Platinenkontur, Bohrungen und
evt. Nullpunkte der Bauteile?
Und, weiß man schon, wann es eine neue Library Convention gibt? Mit den
alten Spielregeln möchte ich eigentlich garnicht erst anfangen
1
KLC is suspended until further notice. Rules are currently
2
being revised for KiCad version 6.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Bauform B. schrieb:

> daraufhin sollte ich es wirklich mal anschauen. Aber wie, speziell auf
> einem 32-Bit Debian stable?

Wenn du ein 32-Bit-System hast, dann vermutlich auch recht alte
Hardware. Bist du dir sicher, dass du auf sowas ein CAD-System
einschließlich OpenGL, 3D etc. laufen lassen willst?

> Was empfiehlt man denn jemandem, der noch
> nie cmake oder g++ gestartet hat?

Naja, irgendwann fängt jeder mal an. ;-)

> Unabhängig davon: Kann man IGES, STEP oder DCF exportieren, wenn man
> kein einziges 3D-Modell hat? Also nur die Platinenkontur, Bohrungen und
> evt. Nullpunkte der Bauteile?

Warum nicht? Die Platinenkontur und Bohrungen müssen ja so auch erzeugt
werden, unabhängig vom Vorhandensein von 3D-Modellen für Bauteile.

Nullpunkte gibt's aber nicht. Anbei ein generiertes STEP-Modell, denk
dir einfach die Bauteil-Modelle weg.

> Und, weiß man schon, wann es eine neue Library Convention gibt?

Da habe ich keine Ahnung.

Aber ich denke, das sind eher Formalismen dort. Grundlegend wirst du die
gleichen dahinter liegenden Ideen auch für V6-Libraries anwenden können.
Sie wollen ja nur keine alten Bibliotheken mehr integrieren. Wenn du für
dich mit einer 5.99 Modelle anlegst, legst du eh bereits neue an.

: Bearbeitet durch Moderator
von Bauform B. (bauformb)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Bauform B. schrieb:
>> daraufhin sollte ich es wirklich mal anschauen. Aber wie, speziell auf
>> einem 32-Bit Debian stable?
>
> Wenn du ein 32-Bit-System hast, dann vermutlich auch recht alte
> Hardware. Bist du dir sicher, dass du auf sowas ein CAD-System
> einschließlich OpenGL, 3D etc. laufen lassen willst?

Mögen täte ich schon wollen, aber danke für die Warnung. So wird es noch
spannender, Eagle läuft hier nämlich absolut flüssig; lspci sagt:
1
VGA compatible controller [0300]: Advanced Micro Devices, Inc.
2
[AMD/ATI] Mullins [Radeon R3E Graphics] [1002:9854] (rev 01)

> Die Platinenkontur und Bohrungen müssen ja so auch erzeugt
> werden, unabhängig vom Vorhandensein von 3D-Modellen für Bauteile.

Eigentlich ja klar, jetzt wo du es sagst, danke.

>> Und, weiß man schon, wann es eine neue Library Convention gibt?
> Aber ich denke, das sind eher Formalismen dort.

Naja, die Vorschriften, wie die diversen Namen gebildet werden, könnten
sich durchaus ändern. Und wenn ein Teil davon irgendwo fest verdrahtet
ist...

von Mampf F. (mampf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Bauform B. schrieb:
> Aber wie, speziell auf
> einem 32-Bit Debian stable? Was empfiehlt man denn jemandem, der noch
> nie cmake oder g++ gestartet hat? Bei Ubuntu gibt's nightly build debs,
> aber nicht für i386 oder nur veraltet :(

Werf deine i386 Kiste weg - die wird von künftigen Linux-Kernels nicht
mehr supported.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Bauform B. schrieb:

> Mögen täte ich schon wollen, aber danke für die Warnung. So wird es noch
> spannender, Eagle läuft hier nämlich absolut flüssig;

Das braucht vermutlich auch kein OpenGL. Wer weder 3D machen will noch
Transparenz, kommt natürlich mit sehr viel älterer Hardware hin.

Lukas hatte ja seinerzeit auch begründet, warum er für Horizon EDA eine
bestimmte Mindestanforderung an OpenGL hat, um sich nicht in der Grafik
mit dem Urschleim aufhalten zu müssen.

[Library Convention]

> Naja, die Vorschriften, wie die diversen Namen gebildet werden, könnten
> sich durchaus ändern. Und wenn ein Teil davon irgendwo fest verdrahtet
> ist...

Davon ist mit Sicherheit nichts hart codiert, und wenn ich mir deren
Namensregeln ansehe, dann wird es keinen Grund geben, diese grundlegend
zu ändern.

von Richard B. (r71)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Der oben verlinkte Review des Previews (:-) enthält einige.

Danke, habe ich nicht gesehen.
Sieht aber schöner aus (als bisher).

Ab wann ist mitn V6 Release in etwa zu rechnen?

von Jack V. (jackv)


Bewertung
0 lesenswert
nicht lesenswert
Richard B. schrieb:
> Ab wann ist mitn V6 Release in etwa zu rechnen?

Laut Roadmap im dritten Quartal dieses Jahres.

von Dirk O. (do13)


Bewertung
1 lesenswert
nicht lesenswert
Jack V. schrieb:
> Richard B. schrieb:
>> Ab wann ist mitn V6 Release in etwa zu rechnen?
>
> Laut Roadmap im dritten Quartal dieses Jahres.

Lt Fosdem Präsentation Ende Q1:
https://fosdem.org/2021/schedule/event/kicad/attachments/slides/4410/export/events/attachments/kicad/slides/4410/kicad_presentation_fosdem_2021.pdf

von Richard B. (r71)


Bewertung
0 lesenswert
nicht lesenswert
Cool. Da geht was weiter...

von Andreas H. (ahz)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Dafür ist mir aufgefallen, dass ich ohne Selektieren eines Bauteils
> nicht mehr einfach mit "c" dieses Kopieren kann.

Ctrl-D?

/regards

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Andreas H. schrieb:
> Jörg W. schrieb:
>> Dafür ist mir aufgefallen, dass ich ohne Selektieren eines Bauteils
>> nicht mehr einfach mit "c" dieses Kopieren kann.
>
> Ctrl-D?

Auch das braucht ein vorher ausgewähltes Element.

Das frühere "C"[opy] braucht[e] das nicht, das funktionierte ohne
vorherige Auswahl.

von Andreas H. (ahz)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Das frühere "C"[opy] braucht[e] das nicht, das funktionierte ohne
> vorherige Auswahl.

Stimmt. Das istja lästig :/

Ausserdem scheint ctrl-D auch parallel für Datasheet lookup benutzt zu
werden.

/regards

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Andreas H. schrieb:
> Ausserdem scheint ctrl-D auch parallel für Datasheet lookup benutzt zu
> werden.

Ja, aber das lässt sich entflechten (über die Einstellungen).

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
2 lesenswert
nicht lesenswert
Andreas H. schrieb:
> Stimmt. Das istja lästig :/

Was mich vor allem daran wundert: "m" oder "g" funktionieren problemlos,
auch ohne explizit ausgewähltes Symbol. Es sieht also eigentlich nicht
so aus, als wäre das jetzt unbedingt konzeptionelle Absicht, dass man
nur noch mit ausgewählten Symbolen operieren kann (wenngleich insgesamt
was geändert worden ist in diesem ganzen Umfeld, siehe den Review, der
weiter oben verlinkt worden ist).

von Marek N. (bruderm)



Bewertung
0 lesenswert
nicht lesenswert
Hm,

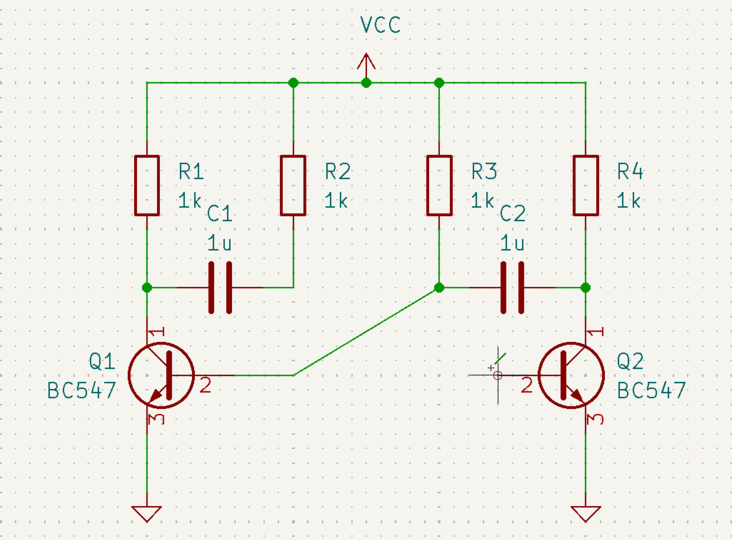

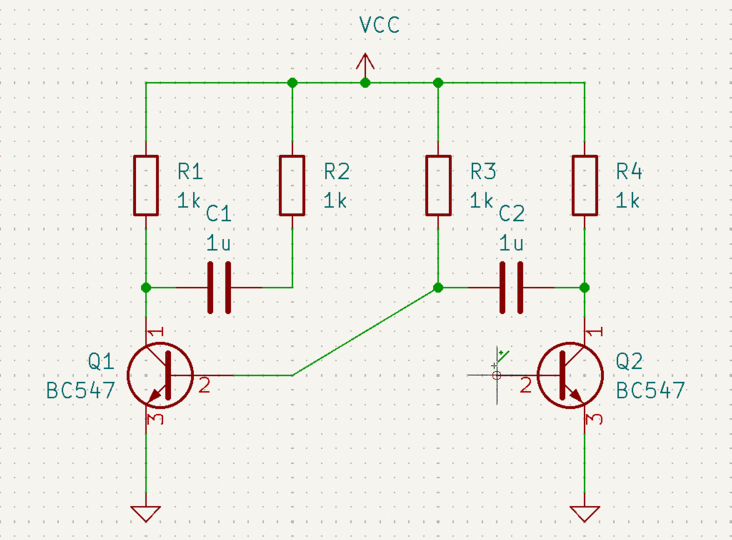

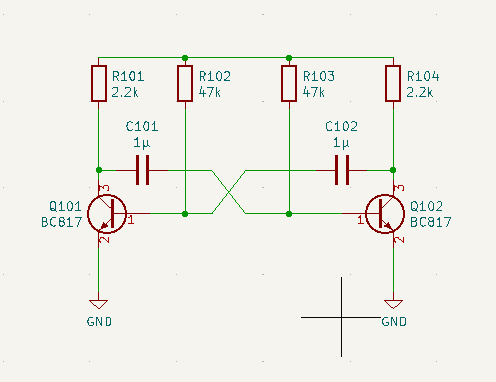

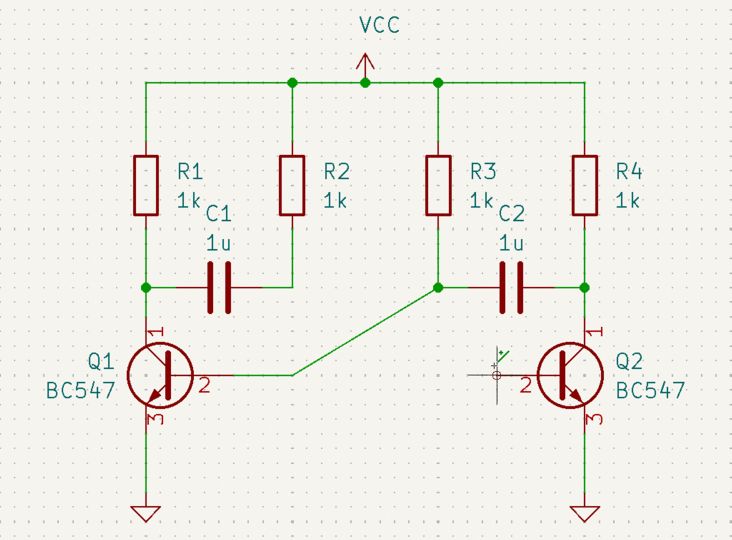

irgendwie schaffe ich es nicht, zwei diagonale Linien zu kreuzen, wie
z.B. beim astabilen Multivibrator.

Versionsinfo:
1
Application: Eeschema
2
3
Version: (5.99.0-9117-g32308c7fef), release build
4
5
Libraries:
6
  wxWidgets 3.0.5
7
  libcurl/7.71.0 OpenSSL/1.1.1g (Schannel) zlib/1.2.11 brotli/1.0.7 libidn2/2.3.0 libpsl/0.21.0 (+libidn2/2.3.0) libssh2/1.9.0 nghttp2/1.41.0
8
9
Platform: Windows 10 (build 18363), 64-bit edition, 64 bit, Little endian, wxMSW
10
11
Build Info:
12
  Date: Feb 14 2021 22:01:26
13
  wxWidgets: 3.0.5 (wchar_t,wx containers,compatible with 2.8)
14
  Boost: 1.73.0
15
  OCE: 6.9.1
16
  Curl: 7.71.0
17
  ngspice: 34
18
  Compiler: GCC 10.2.0 with C++ ABI 1014
19
20
Build settings:
21
  KICAD_SCRIPTING=ON
22
  KICAD_SCRIPTING_MODULES=ON
23
  KICAD_SCRIPTING_PYTHON3=OFF
24
  KICAD_SCRIPTING_WXPYTHON=ON
25
  KICAD_SCRIPTING_WXPYTHON_PHOENIX=OFF
26
  KICAD_SCRIPTING_ACTION_MENU=ON
27
  KICAD_USE_OCE=ON
28
  KICAD_SPICE=ON

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert

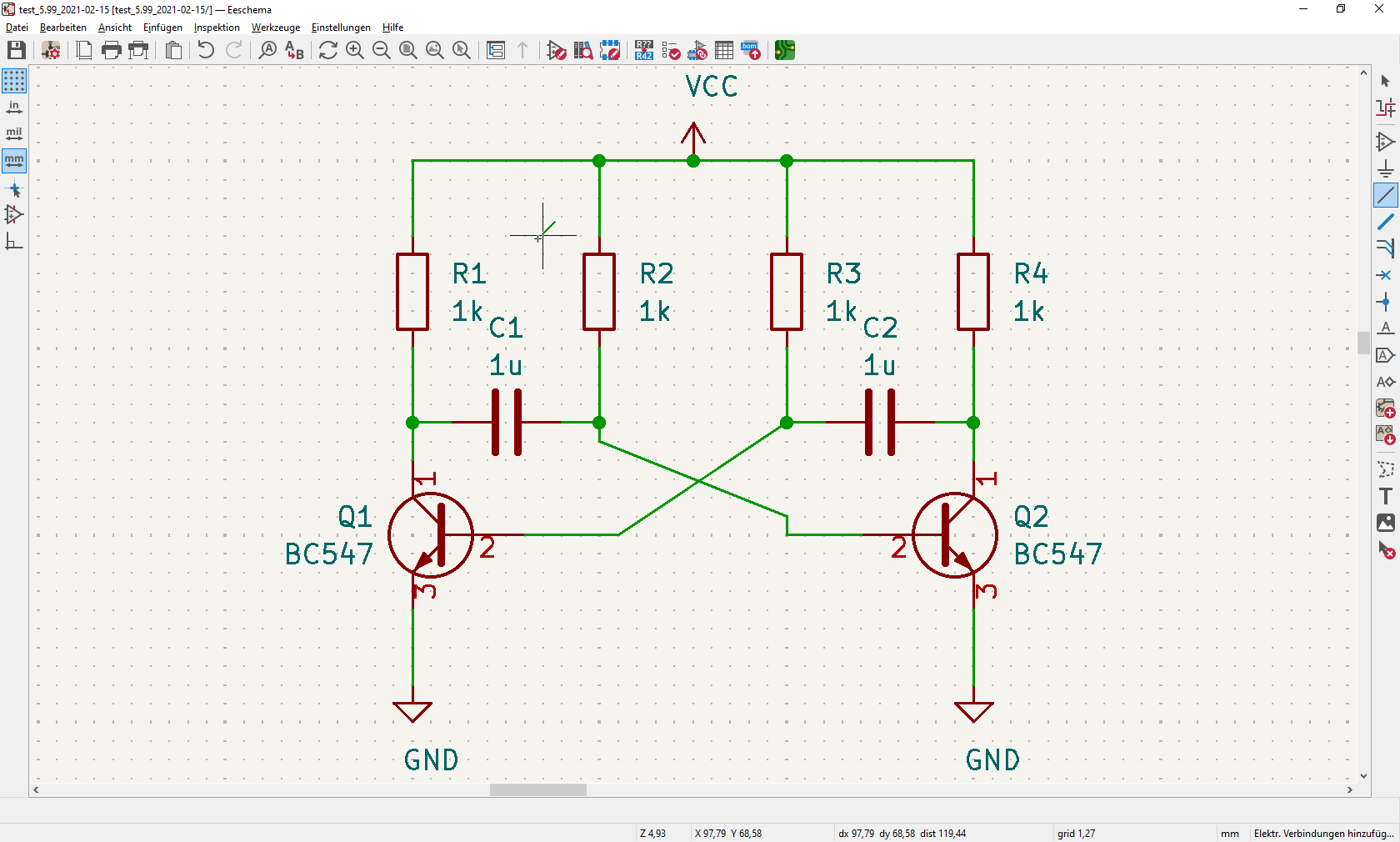

Davon abgesehen, dass ich nicht auf die Idee gekommen wäre, "schräge"
Leitungen zu zeichnen (musste ich erstmal explizit freischalten),
funktioniert das hier problemlos.
1
Application: Eeschema
2
3
Version: 5.99.0-unknown, release build
4
5
Libraries:
6
  wxWidgets 3.0.5
7
  libcurl/7.74.0 OpenSSL/1.1.1h zlib/1.2.11 libidn2/2.3.0
8
9
Platform: FreeBSD 12.2-STABLE amd64, 64 bit, Little endian, wxGTK, ,
10
11
Build Info:
12
  Date: Jan 31 2021 21:56:47
13
  wxWidgets: 3.0.5 (wchar_t,wx containers,compatible with 2.8) GTK+ 3.24
14
  Boost: 1.72.0
15
  OCC: 7.5.0
16
  Curl: 7.74.0
17
  ngspice: 32
18
  Compiler: Clang 10.0.1 with C++ ABI 1002
19
20
Build settings:
21
  KICAD_SCRIPTING=ON
22
  KICAD_SCRIPTING_MODULES=ON
23
  KICAD_SCRIPTING_PYTHON3=ON
24
  KICAD_SCRIPTING_WXPYTHON=ON
25
  KICAD_SCRIPTING_WXPYTHON_PHOENIX=ON
26
  KICAD_SCRIPTING_ACTION_MENU=ON
27
  KICAD_USE_OCC=ON
28
  KICAD_SPICE=ON
29
  KICAD_STDLIB_DEBUG=OFF
30
  KICAD_STDLIB_LIGHT_DEBUG=OFF
31
  KICAD_SANITIZE=OFF

Edit: sorry, der FreeBSD-Ports-Build killt offenbar deren Logik zur
Erkennung der Version. Das hier ist die zugehörige Info:
1
GIT_SRC_HASH=  8eca23aabe8736d07a0beeb0e2bb893320010290
2
GIT_SRC_DATE=  20210131014911

: Bearbeitet durch Moderator
von Oliver R. (sourcebox)


Bewertung
0 lesenswert
nicht lesenswert
macOS 10.14 als Mindestvoraussetzung ist leider schon wirklich eine
Hürde. Ohne den Entwicklern zu Nahe treten zu wollen - ich schätze deren
Arbeit sehr - denke ich, dass gerade bei Open Source Projekten die
Möglichkeit besteht, im Sinne der Nachhaltigkeit auch ältere Systeme zu
unterstützen.

Bei Apple ist es leider so, dass es seit einiger Zeit jedes Jahr ein
Major Update gibt bei dem irgendeine Software auf der Strecke bleibt
oder Hardware nicht mehr unterstützt wird. macOS 10.14 wurde am
04.06.2018 veröffentlicht, ist also noch nicht mal 3 Jahre her. Eine
Unterstützung von 10.12 oder 10.13 wäre auf jeden Fall wünschenswert.

von Marek N. (bruderm)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Grad mal bisschen rumgespielt. Kann deine Konstruktion auch
reproduzieren.
Dachte erst, die Diagonale darf nicht in einem Knotenpunkt angesetzt
werden, aber auch das lässt sich widerlegen.

Irgendwie gibt es wohl eine höhere Metrik, die die Linien so fängt, wie
es eben passiert ist und ich verstehe noch nicht die Logik dahinter.

Ist mir nur so zufällig aufgefallen, weil ich eigentlich was anderes
ausprobieren wollte und da gerne mit einer bekannten Trivialschaltung
anfangen wollte, die man schon hundert Male gemacht hat.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Oliver R. schrieb:
> Ohne den Entwicklern zu Nahe treten zu wollen

Wie oben schon vermutet, ist das wahrscheinlich weniger ein Frage von
Kicad selbst sondern mehr davon, dass offenbar deren MacOS-Entwickler,
von dem auch das kicad-mac-build Script stammt, damit arbeitet. Damit
sind natürlich automatisch die erzeugten Binaries an mindestens diese
Version gebunden. (Für den Builder hat er auch 10.14 als Voraussetzung
dokumentiert - warum auch immer.)

Da müsste sich wohl mal jemand mit 10.13 hinsetzen und schauen, ob er da
einen eigenen Build hin bekommt.

> macOS 10.14 wurde am 04.06.2018 veröffentlicht, ist also noch nicht mal
> 3 Jahre her.

Allerdings sollte man Macs doch ganz gut upgraden können, oder? Die
wesentlichere Frage wäre daher eher, wie alt die Hardware ist, die durch
10.14 dann aus der Unterstützung heraus gefallen ist.

: Bearbeitet durch Moderator
von Oliver R. (sourcebox)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Allerdings sollte man Macs doch ganz gut upgraden können, oder? Die
> wesentlichere Frage wäre daher eher, wie alt die Hardware ist, die durch
> 10.14 dann aus der Unterstützung heraus gefallen ist.

Die Hardware ist das eine. Verständlicherweise ist Apples Interesse zur
Unterstützung älterer Hardware begrenzt.

Das wirkliche Problem ist die Software. Als Mac User ist es ein
ständiger Spagat  mit der OS Version zu arbeiten, bei der ältere
Software noch und neuere schon läuft. Dazu kommen so "Kleinigkeiten",
dass Apple zwischen zwei Versionen mal den kompletten USB Stack neu
implementiert und plötzlich angeschlossene Hardware  zickt.

Die ganze Thematik hat ja in den letzten Jahren an Fahrt aufgenommen,
weil sich die Taktung der Releases so beschleunigt hat. Dazu kommt, dass
aktuell nicht wenige User auf die neuen ARM Macs schielen, aber
verständlicherweise noch warten, bis diese stabil laufen bzw.
professionellere Hardware auf den Markt kommt. Soll heissen, irgendwann
ab nächstem Jahr oder so. Bis dahin werden viele noch mit älteren System
arbeiten und dann erst den harten Schnitt wagen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Was mich vor allem daran wundert: "m" oder "g" funktionieren problemlos,
> auch ohne explizit ausgewähltes Symbol.

Habe mal versucht, mich etwas durch den Sourcecode zu wühlen.

Der Unterschied scheint zu sein, dass Vorgänge wie duplicate und delete
in der Klasse ACTIONS beheimatet sind (also allgemein aufgebaut),
während spezielle Schaltplanaktionen wie drag unter EE_ACTIONS fallen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
2 lesenswert
nicht lesenswert
Andreas H. schrieb:
> Jörg W. schrieb:
>> Das frühere "C"[opy] braucht[e] das nicht, das funktionierte ohne
>> vorherige Auswahl.
>
> Stimmt. Das istja lästig :/

Hatte gestern ein Ticket dafür geöffnet:

https://gitlab.com/kicad/code/kicad/-/issues/7550

Scheint wohl nur mit einem bestimmten Versionsbereich ein Problem
gewesen zu sein. Nachdem es dort hieß "works for me", habe ich nochmal
aktualisiert, und jetzt funktioniert alles wie gewohnt.

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
It's not a bug, it a feature:
https://techexplorations.com/blog/kicad/kicad-6-review-new-and-improved-features/#t-1611032693194

> In KiCad 6, when you click on an item in the schematic, the item is visible
selected (you can see a blue outline around the resistor in my example below), and
remains selected even as your mouse pointer moves elsewhere, and until you click
on something else.
> KiCad 6, Eeschema, I have clicked on an item to select it, and the item becomes
highlighted.
> With the item selected, you can use any of the available commands to do things
such as move, drag, rotate, edit, copy, etc.

Ist wohl noch nicht einheitlich implementiert.

Ich pass mir die Tastenkürzel eh so an, dass sie mit denen von LTspice
maximal identisch sind und möglichst wenig mit meinen AutoHotKey-Makros
kollidieren.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Marek N. schrieb:
> It's not a bug, it a feature

Nicht ganz. Das zuvor beobachtete Verhalten, dass *ohne ausgewähltes
Symbol* rein gar nichts passiert, wurde nicht als Bug abgestritten von
den Entwicklern. Tritt aber mit aktuellem Git-Stand nicht mehr auf.

Der von dir zitierten Änderungen war ich gewahr, aber die betreffen das
Verhalten, wenn man vorher was ausgewählt hat.

von Anita H. (anita1995)


Bewertung
0 lesenswert
nicht lesenswert
Schön währe es, wenn man in KiCAD seine Designs auch in Eagle
exportieren könnte. Dann kann man mit mehreren Personen an einem Projekt
arbeiten, ohne dass man umlernen muss.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
2 lesenswert
nicht lesenswert
Anita H. schrieb:
> Schön währe es

Schön wäre es, wenn man zwischen allen EDA-Systemen die Designs
austauschen könnte. ;-) Aber das wird Wunschdenken bleiben, die zu
Grunde liegenden Details sind in aller Regel so, das es praktisch keinen
Import irgendwo ohne Datenverlust gibt.

von Marek N. (bruderm)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ja, es wäre schön, wenn es einen einheitlichen Standard gäbe:
https://xkcd.com/927/

On Topic:

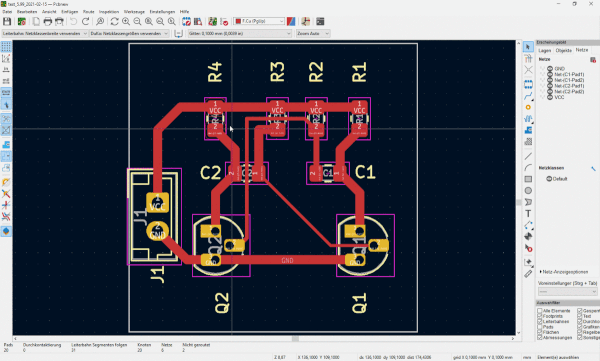

Mir ist aufgefallen, dass wenn ich im Layout ein Bauteil mit "Drag"
[Markieren + D] verschieben will, es beim Platzieren dann sogar aus dem
Zeichnungsrahmen springt. Leiterbahnen werden zwar wie gewünscht
mitgedraggt, aber das Bauteil haut dann ab und ist nur noch über
Luftlinien angebunden. Mann muss es dann umständlich mit Move [M] wieder
zurückplatzieren.

Version immer noch die 5.99.0-9117-g32308c7fef von gestern.

P.S. es passiert auch, wenn das Bauteil noch nicht über Leiterbahnen
angebunden ist, was ja im Resultat mit "Move" identisch sein sollte.

: Bearbeitet durch User
von Anita H. (anita1995)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Anita H. schrieb:
>> Schön währe es
>
> Schön wäre es, wenn man zwischen allen EDA-Systemen die Designs
> austauschen könnte. ;-) Aber das wird Wunschdenken bleiben, die zu
> Grunde liegenden Details sind in aller Regel so, das es praktisch keinen
> Import irgendwo ohne Datenverlust gibt.

Bei KiCAD kann man ja von Eagle importieren. Also warum nicht auch nach
Eagle exportieren?

von Bauform B. (bauformb)


Bewertung
-1 lesenswert
nicht lesenswert
Anita H. schrieb:
> Bei KiCAD kann man ja von Eagle importieren. Also warum nicht auch nach
> Eagle exportieren?

hmm, falsches Universum, Zeit läuft nicht rückwärts, aber gleich nebenan
könntest du mehr Glück haben ;)
https://nypost.com/2020/05/19/nasa-finds-evidence-of-parallel-universe-where-time-runs-backward-report/

von Anita H. (anita1995)


Bewertung
0 lesenswert
nicht lesenswert
Bauform B. schrieb:
> Anita H. schrieb:
>> Bei KiCAD kann man ja von Eagle importieren. Also warum nicht auch nach
>> Eagle exportieren?
>
> hmm, falsches Universum, Zeit läuft nicht rückwärts, aber gleich nebenan
> könntest du mehr Glück haben ;)
>
https://nypost.com/2020/05/19/nasa-finds-evidence-of-parallel-universe-where-time-runs-backward-report/

Du bist mein Held! Einen auf intelligent machen und Physik ins Spiel
bringen. Lösung: 0! Bist du Politiker?

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Anita H. schrieb:
> Also warum nicht auch nach Eagle exportieren?

Motivating force missing.

Dafür müsstest du wohl Eagle[-Nutzer:innen] fragen. Kicad[-Nutzer:innen]
werden halt primär ein Interesse daran haben, existierende Eagle-Designs
nach Kicad zu wandeln als umgekehrt.

ps: Bitte beim Thema bleiben. Es geht hier um die angehende Kicad V6,
nicht um allgemeine Fragen zu Kicad oder EDA-Systemen.

: Bearbeitet durch Moderator
Beitrag #6590669 wurde von einem Moderator gelöscht.
Beitrag #6590678 wurde von einem Moderator gelöscht.
Beitrag #6590761 wurde von einem Moderator gelöscht.
Beitrag #6590766 wurde von einem Moderator gelöscht.
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Marek N. schrieb:

> Mir ist aufgefallen, dass wenn ich im Layout ein Bauteil mit "Drag"
> [Markieren + D] verschieben will, es beim Platzieren dann sogar aus dem
> Zeichnungsrahmen springt.

Kann ich bestätigen.

Müsste man vielleicht auch in paar Tagen mal wieder schauen … und dann
ggf. eine Bugreport schreiben. Die scheinen zumindest sehr schnell
erstmal zu reagieren.

> Mann muss es dann umständlich mit Move [M] wieder
> zurückplatzieren.

Naja gut, ^Z geht natürlich noch.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Kann ich bestätigen.

Wobei es irgendwie nicht generell passiert, nur manchmal.

von Roland F. (rhf)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Jörg W. schrieb:
> Davon abgesehen, dass ich nicht auf die Idee gekommen wäre, "schräge"
> Leitungen zu zeichnen (musste ich erstmal explizit freischalten),
> funktioniert das hier problemlos.

Wie funktioniert das mit dem Freischalten?

rhf

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Roland F. schrieb:
> Wie funktioniert das mit dem Freischalten?

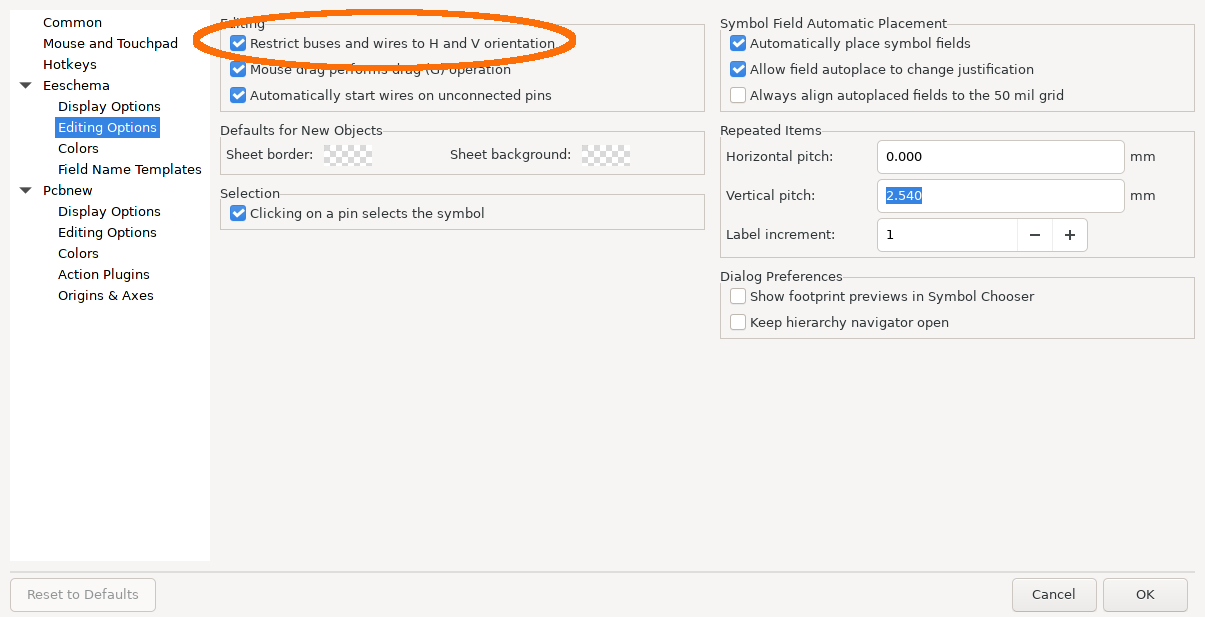

An der Stelle da das Häkchen rausnehmen.

von Roland F. (rhf)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Jörg W. schrieb:
> An der Stelle da das Häkchen rausnehmen.

Vielen Dank.

rhf

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Ach guck an, ich wusste gar nicht, dass es in der Registerkarte auch
noch mal ein Häkchen für den H/V-Mode gibt. Ich hab das nur über den
Button in der linken Menüleiste gemacht.
Ändert aber trotzdem nichts an dem Verhalten bei mir.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Marek N. schrieb:
> Ich hab das nur über den Button in der linken Menüleiste gemacht.

Den hatte ich bisher übersehen …

von Andreas H. (ahz)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Scheint wohl nur mit einem bestimmten Versionsbereich ein Problem
> gewesen zu sein. Nachdem es dort hieß "works for me", habe ich nochmal
> aktualisiert, und jetzt funktioniert alles wie gewohnt.

Ui. Dann muss ich wohl auch noch mal schnell upgraden.
Das Feature will man ja eigentlich nicht vermissen, wenn wieder mal
Cap-Batterien verlegt werden wollen ;)

/regards

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Ich benutze das auch für anderes Hühnerfutter gern, weil man da das
Gehäuse nur einmal rauskramen muss. Hinterher ggf. noch die Werte
anzupassen ist einfacher.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
3 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Was mir so aufgefallen ist:

Noch eine Neuerung finde ich recht nützlich: das DRC-Regelsystem
gestattet es, Ausnahmen zu definieren.

Hatte hier ein Board, bei dem die Steckverbinder etwas gedrängt waren,
passte "gerade so", aber die Courtyard-Definitionen waren natürlich
etwas reichlicher. Stört mich erstmal nicht (Handbestückung), aber
bringt natürlich DRC-Fehler.

Nun hätte man natürlich lokal in den Footprints die Courtyard-Definition
"behacken" können, aber man kann das jetzt auch eleganter machen. In den
Board-Einstellungen gibt es "Custom Rules", und zusammen mit der
eingebauten Hilfe sowie kontextsensitiven Editor-Vorschlägen bin ich
rausgekommen bei:
1
(version 1.0)
2
(rule "connector placement"
3
  (constraint courtyard_clearance (min -0.2mm))
4
  (condition "(A.Reference == 'J1' || A.Reference == 'J3') && B.insideCourtyard('J2')"))

Damit sind also explizit für J1 und J3 0.2 mm Überlappung zu J2
zugelassen.

von Andreas H. (ahz)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> das DRC-Regelsystem
> gestattet es, Ausnahmen zu definieren.

Und was für welche. mit sowas
1
(condition "A.insideArea ...")
könnte man z.B. auch (mit etwas basteln) trace necking DRC konform
einbauen.
Also +3V3 mit min. width XX mil an einen TQFP mit 0,5mm anschliessen.

Die S-Expr finde ich auch übersichtlicher als den DRC Rule "Dschungel"
von Altium :)

/regards

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Andreas H. schrieb:
> Die S-Expr finde ich auch übersichtlicher als den DRC Rule "Dschungel"
> von Altium :)

Das Einzige, was mich daran etwas verwundert hat ist, dass die Bedingung
alles in einem String landet, einschließlich logischer Operationen. Ich
hätte Lisp-Verknüpfungen für übersichtlicher (und besser strukturierbar)
gehalten.

Aber solange es funktioniert, kann es mir egal sein.

von Andreas H. (ahz)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Andreas H. schrieb:
>> Die S-Expr finde ich auch übersichtlicher als den DRC Rule "Dschungel"
>> von Altium :)
>
> Das Einzige, was mich daran etwas verwundert hat ist, dass die Bedingung
> alles in einem String landet, einschließlich logischer Operationen. Ich
> hätte Lisp-Verknüpfungen für übersichtlicher (und besser strukturierbar)
> gehalten.
>

Das hat mit Lisp nix zu tun sondern ist eher eine KiCad "Eigenart".
In Lisp sind solche Sachen meist sehr überschaubar: '(' operation
{parameter}* ')', z.B.:
1
(defun read-gds-string (stream record-len)
2
  "Read a string from a GDS stream. The maximum number of bytes is record-len.
3
   The last byte might be a 00 char which is not appended to the string"
4
  (let ((chars nil))
5
    (do ((count 0 (1+ count)))
6
        ((<= record-len count) (concatenate 'string (nreverse chars)))
7
      (let ((char-id (read-gds-byte stream)))
8
        (when (> char-id 0)
9
          (push (code-char char-id) chars))))))

> Aber solange es funktioniert, kann es mir egal sein.
eben. Es lässt halt gut weiterverarbeiten ;)

/regards

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Andreas H. schrieb:
> Das hat mit Lisp nix zu tun sondern ist eher eine KiCad "Eigenart".

Ja – ich meinte ja nur, dass ich Lisp-Bedingungen übersichtlicher
gefunden hätte als dieses "alle Bedingungen stecken in einem String".
Aber wenn's funktioniert und handhabbar ist, soll's mir recht sein.

von Marek N. (bruderm)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

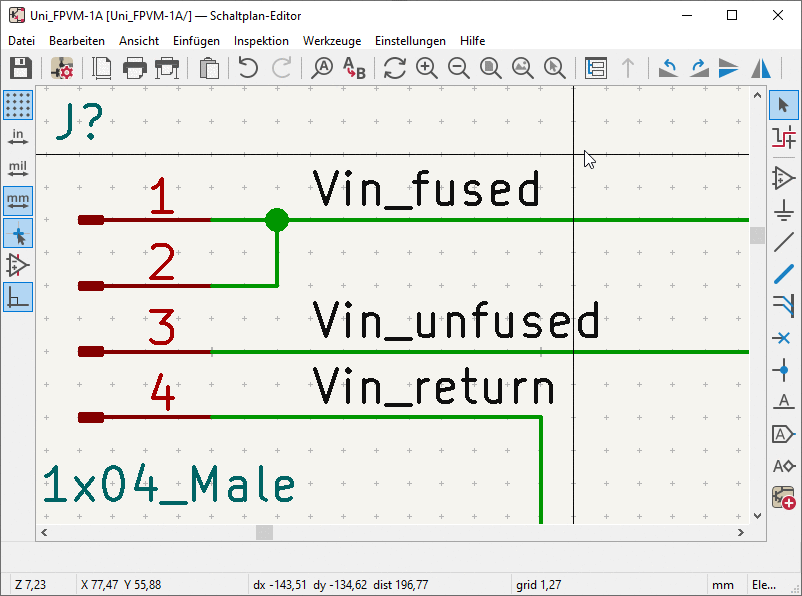

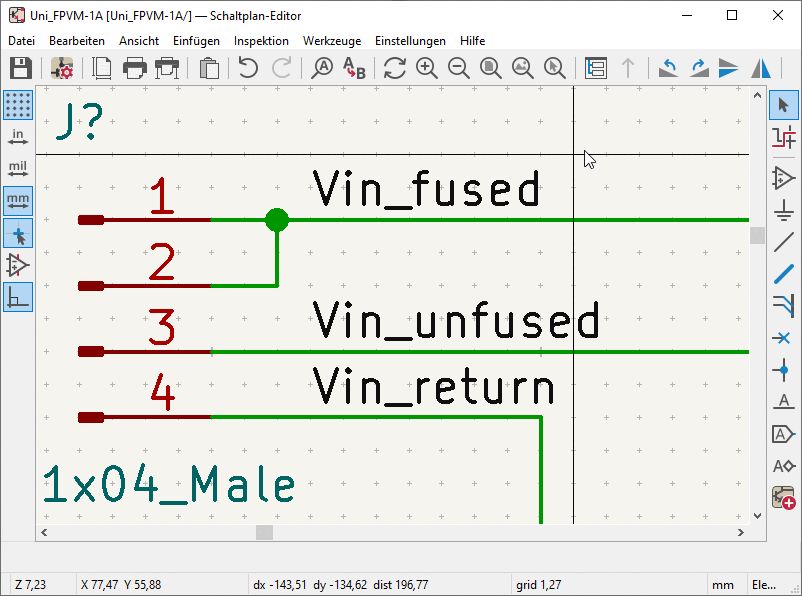

Wieder grad was Merkwürdiges in der Version 5.99.0-9466-g7fda7438f9
gefunden.

Ich habe drei Signale 'Vin_fused', 'Vin_unfused', 'Vin_return' mittels
"Label Net" definiert.
Während die Netzbezeichner korrekt dargestellt werden, wird das Netz an
Pin 3 als '/Vin_unfused' dargestellt, also mit Vorangestelltem
Bruchstrich. Auch das Voranstellen eines weiteren Bruchstrichs '/',
Tilde '~' oder Leerzeichen ' ' löst das Problem nicht. Auch nicht das
Löschen des Netzes und Neuzeichnen oder umbenennen in z.B. 'Horst'.

Als 'Conn_01x04_Male' habe ich bereits den
'Connector_Phoenix_MSTB:PhoenixContact_MSTBVA_2,5_4-G-5,08_1x04_P5.08mm_
Vertical'  zugeordnet.

P.S. Irgednwie ist es nun beim Zuordnen der Netzklassen wieder richtig
geworden. Trotzdem seltsam.

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Seltsam, ja.

Hier gerade probiert, kann solche Effekte nicht nachvollziehen.

von Marek N. (bruderm)



Bewertung
0 lesenswert
nicht lesenswert

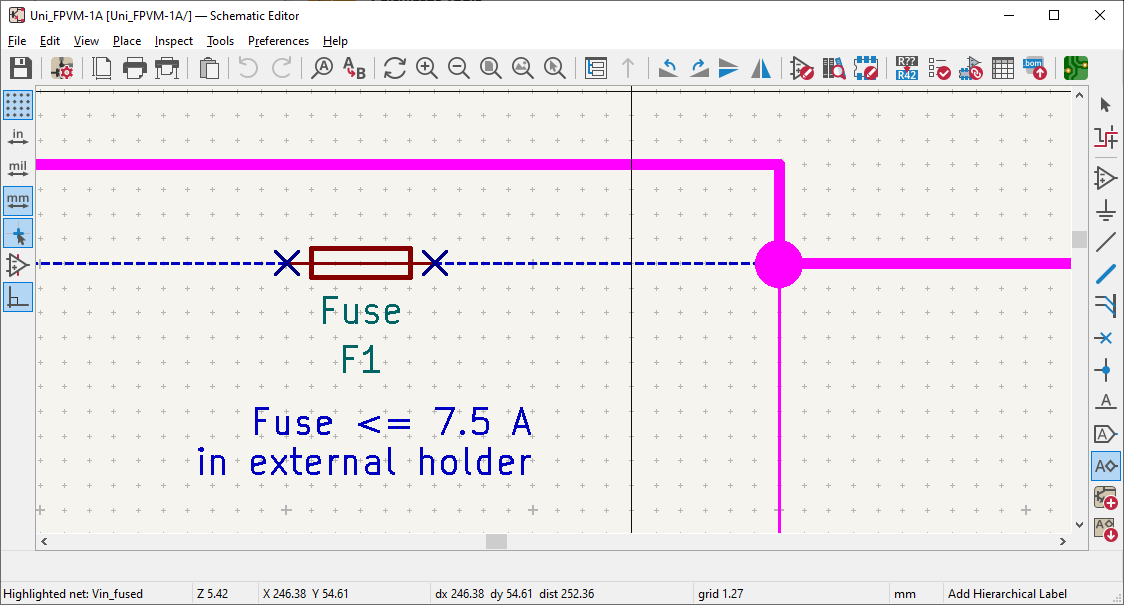

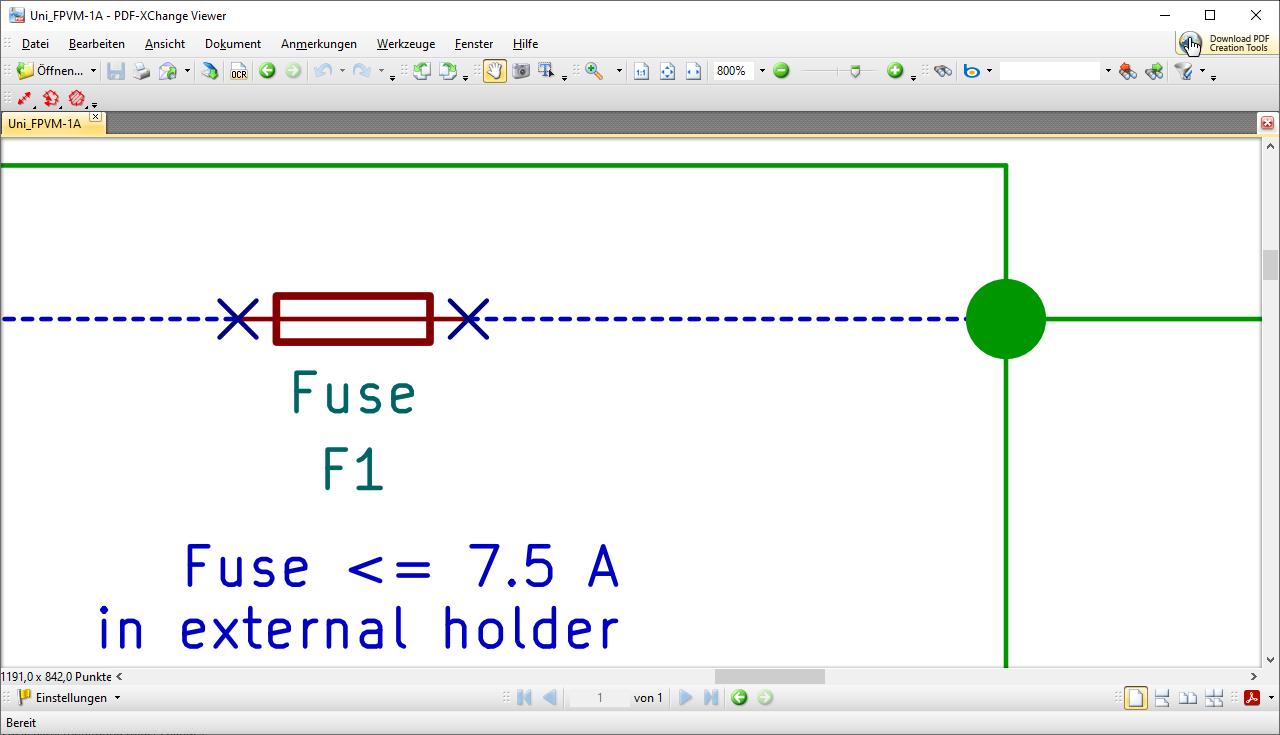

Noch so eine Kleinigkeit gefunden:

Wenn ich im Schaltplan eine Netzklasse, z.B. '10Amp' definiere und die
Linienbreite dafür auf z.B. 0.5 mm stelle, dann wird die Linie im
Schaltplan zwar dicker dargestellt, aber beim PDF-Plot (ebenso beim Plot
in Postscript und SVG) werden ale Signale mit den Default-Linien (0.152
mm) geplottet (egal, ob beim Export das Default-Häckchen gesetzt ist
oder nicht), obwohl der Durchmesser des Knotenpunktes (z.B. 2.5 mm)
korrekt übernommen wird.
Das passiert für alle Signale einer Netzklasse, egal ob die Linienbreite
einheitlich von der Netzklasse geerbt ist, oder einzelne Zweige wieder
manuell dünner gemacht wurden. (Ich habe z.B. eine Kontroll-LED an der
'10Amp'-Klasse hängen, das muss ich im Schaltplan nicht als "High
Current" kennzeichnen und mit 6 mm Leiterbahnbreite routen, aber die
anderen Signalzweige und Leiterbahnen sollen natürlich schon dick sein)


Getestet mit Version: 5.99.0-9519-ga70106a3bd
Betrachter: PDF-Exchange Viewer 2.5, Adobe Acrobat Reader DC 2021,
IrfanView 4.54, Evince 2.32.

Ich weiß, es sind nur Kleinigkeiten, trotzdem möchte ich mithelfen, ein
fehlerarmes und einfach handhabbares OpenSource ECAD-Programm zu
erstellen. Aus diesem Grunde stelle ich meine Wünschen nach neuen
Funktionen erst Mal zurück, sondern teste die vorhandenen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Marek N. schrieb:
> Ich weiß, es sind nur Kleinigkeiten, trotzdem möchte ich mithelfen, ein
> fehlerarmes und einfach handhabbares OpenSource ECAD-Programm zu
> erstellen.

Verstehe ich, allerdings dürfte es dafür eines expliziten Bug-Tickets
bedürfen. Den Thread hier lesen sich die Entwickler sicher nicht durch …

Dieser Beitrag kann nur von angemeldeten Benutzern beantwortet werden. Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
