Ich will mit ltspice eine rauschende Spannungsquelle basteln.

Aber egal ob ich white, rand, oder random verwende, der ausgegeben
Spannungswert ist immer konstant über die Simulationszeit.

Habe schon verschiedene Simulationszeiten zwischen 0.1s und 1s probiert.

Wenn ich zwischen den Simulationen einen anderen Parameter für eine der
Funktionen nehme, dann ändert sich der Wert, bleibt aber wieder für die
Dauer der Simulation konstant. (Auch eine neue Simulation gibt keinen
neuen Wert, was mich aber überhaupt nicht stört).

Muss ich die Simulationsparameter verstellen? Oder geht das so garnicht?

P.S. Falls jemand zufällig bemerkt, das diese Frage schonmal unter
PC-Hardware und SW gepostet war: Ich habe den starken Eindruck das hier
vielmehr Aktivität bei LTSpice Problemen ist. Bitte um Euer Verständnis

Autor: Klugscheisser (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

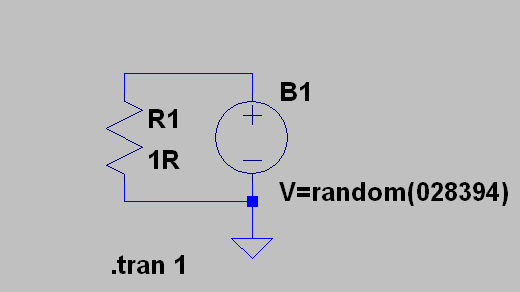

Noch das Bild.

Autor: Stefan (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Sowas in der Art?

Das Problem dürfte im Parameter x liegen, der sich ja nicht ändert.
Dadurch wird wohl auch nur einmal der Zufallswert erzeugt und bleibt
dann über die Simulationsdauer konstant. Erst mit einer neuen Simulation
wird ein anderer Wert berechnet.
Durch Angabe der Zeit (time) als Parameter wird der Zufallswert immer
wieder neue erzeugt!

Autor: Klugscheisser (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@ Stefan

Kaum macht mans richtig, gehts. ;-) Danke

Ist eine böse Falle. Ich hatte natürlich auch time probiert. Anscheinend
spielt aber die Grössenordnung des Arguments von random auch eine grosse
Rolle. Wird z.B. nur time verwendet und ist die Simulationszeit kurz
(0.1s) so scheint eine abklingende e-Kurve zu entstehen. Macht man die
Simulationszeit aber länger (10s) so sieht man das die Kurve irregulär
(pseudo-zufällig) wird. Ebenso bewirkt eine Multiplikation mit etwa 100,
das die Kurve nicht mehr konstant aussieht sondern irregulär.

Vielen Dank nochmal.

Falls möglich würde ich gerne noch eine Frage nachschieben.

Gibt es eine Möglichkeit zwei voneinander unabhängige Rauschquellen zu
erzeugen? Also zwei solche, deren Spannungsverlauf unterschiedlich ist?

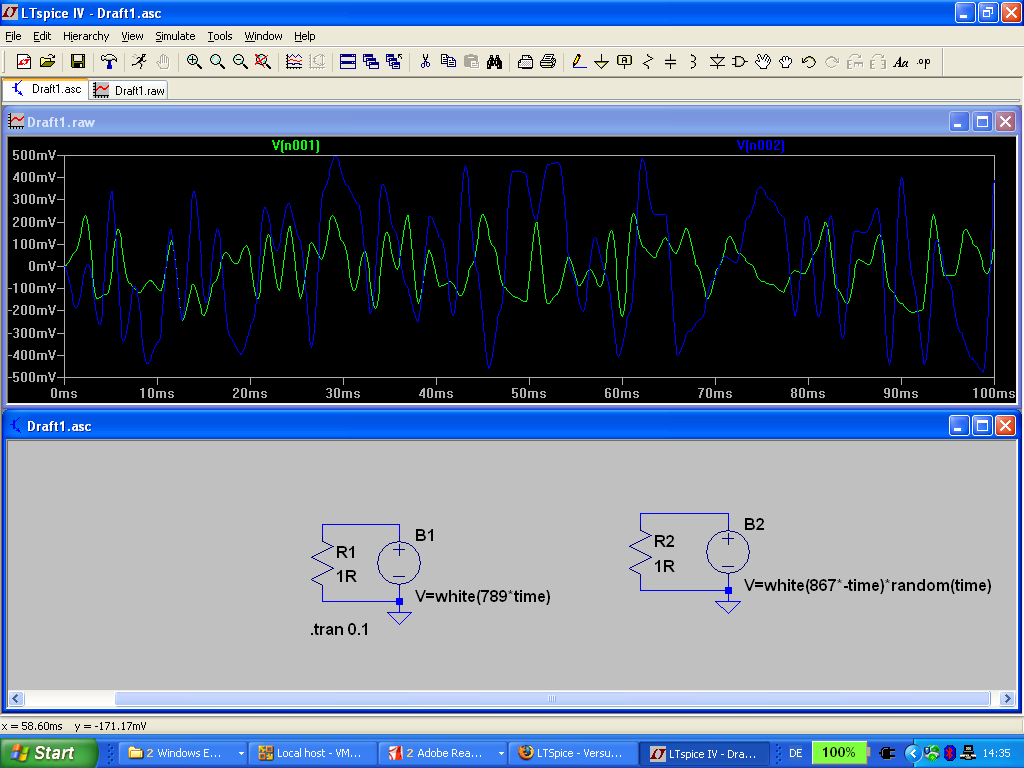

Anbei mein Versuch.

Autor: Tobi S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ne andere Frage, für welche Applikation willst du die Rauschsimulation
verwenden ?

Autor: Thomas (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich versucht das Rauschen nach dem Modell von Stefan "nachzubauen".

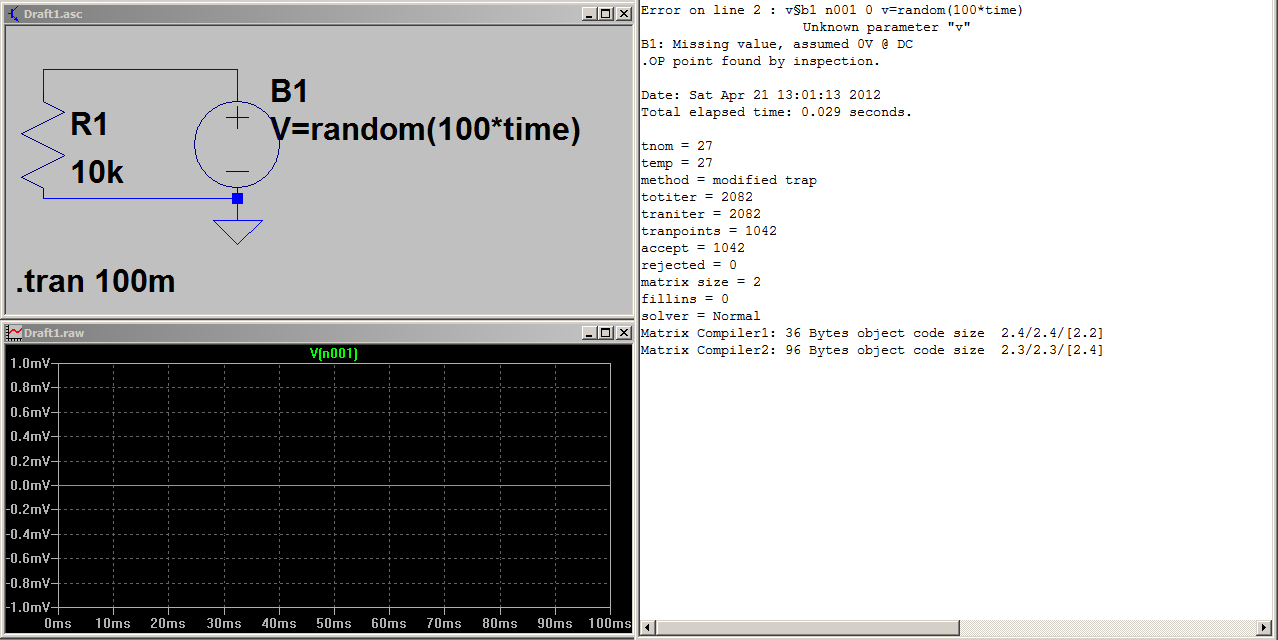

Leider kommt bei mir eine Fehlermeldung (siehe Anhang).

Ich vermute es liegt an der Eingabe des Befehls "V=random(100*time)" Wo
muss man das genau eingeben? Ich habe dies bei der Signalquelle unter
"DC Value" eingegeben.
Bzw. muss man bei der Einstellung sonst noch etwas berücksichtigen.
Vielen Dank.
Thomas

Autor: J. S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum nimmst Du nicht einfach einen normierten Datensatz, den du
einspeist? Ich weiss nicht, ob und wie man es bei LT-Speice macht, aber
beim PSpice gibt es einen Matheblock, mit dem man vorgefertigte Werte
einspeisen kann.

Sonst würde ich was mathematisches, generisches nehmen. Blub Blum Shub
z.B.

Autor: Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jürgen S. schrieb:
> Warum nimmst Du nicht einfach einen normierten Datensatz, den du
> einspeist?

Weil ich keinen Datensatz habe und weil ich nicht weiß wie ich das
Einbinden kann. Ich bin mit LTSPice leider noch nicht so vertraut.
Im Augenblick kann ich mir nur behelfen indem ich über einen zweiten
Zweig eine Sinusschwing als Störung auf mein System addiere. Aber das
ist für meine Anwendung leider nicht ausreichend.

Autor: Helmut S. (helmuts)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt drei "random"-Funktionen.

rand() rechteckig
random()leicht gerundet
white()stark gerundet

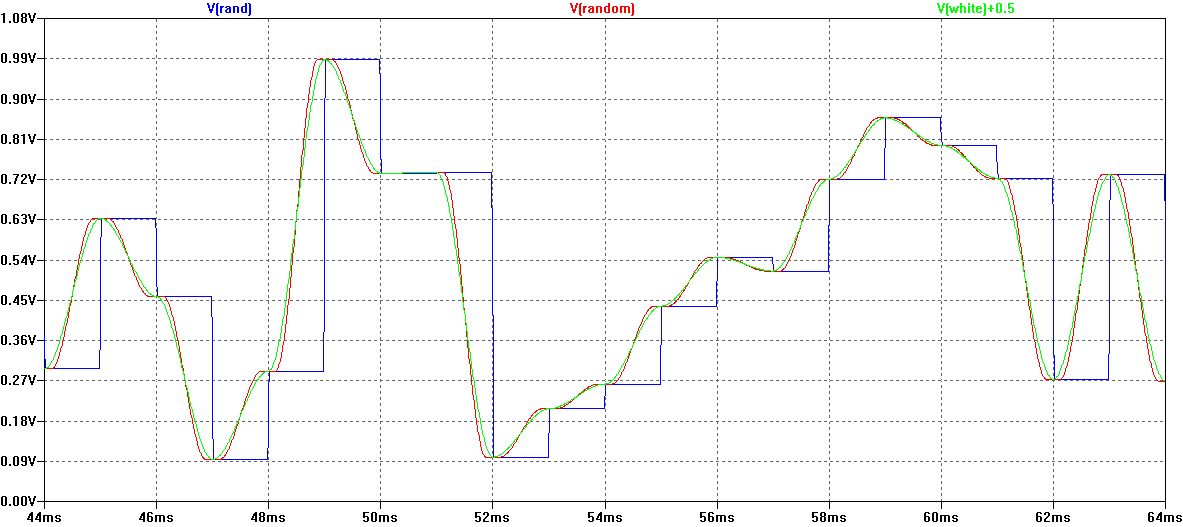

rand(1k*time) berechnet jede ms einen neuen Zufallswert. Siehe Bild.

Autor: Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Echt klasse! Danke Helmut.

Autor: FOX00014 (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

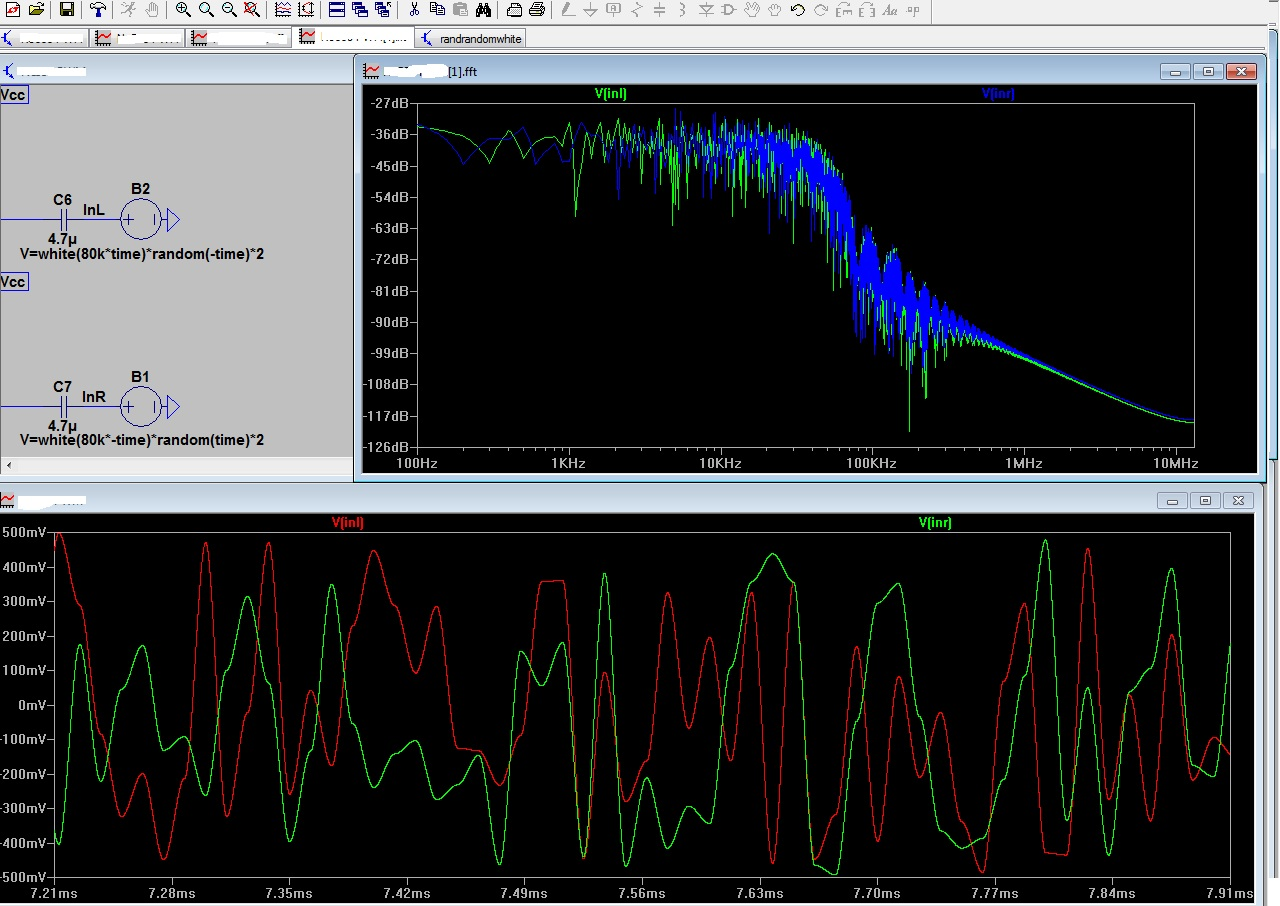

Meintet ihr das so mit den 2 Spannungsquellen?
Rosa Rauschen
2 Kanähle
Us 0.5V Uss 1V
Ri 75Ohm

Cinch Audiosignal halt.

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von Rosarauschen haben wir hier nicht gesprochen. Dazu müsste man
Gauss-verteiltes Rauschen erzeugen und dann so Tiefpassfiltern, dass man
den 1/sqrt(f) Frequenzgang bekommt (-3dB/Oktave).

Autor: Helmut S. (helmuts)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier mal ein Beispiel für Rosa-Rauschen im Zeitbereich.

Autor: J. S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie würde man es einbinden? Programmierte Spannungsquelle? Warum keinen
Noise-Generator?

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Wie würde man es einbinden?

Extern erzeugte Signale kann man mit einer V-Quelle plus PWL File
einbinden. In der Textdatei stehen dabei einfach Wertepaare mit Zeit und
Spannung. Da geht natürlich auch mit Strom (I-Quelle).

0, 2.0
1e-6, 1.8
2e6, 1
...

Als Leerzeichen zwischen den Zahlen reicht ein einfaches Komma,
Leerzeichen oder ein Tab.

: Bearbeitet durch User
Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Helmut S. schrieb:
> Hier mal ein Beispiel für Rosa-Rauschen im Zeitbereich.

Hm. Hier http://de.wikipedia.org/wiki/1/f-Rauschen sieht das Spektrum
aber ganz anders aus.

Bei Wiki ist erkennbar, daß die Amplitude um 10dB pro Dekade fällt. In
der AC-Analyse sieht es in LTspice auch so aus, aber die TRAN-Analyse
bringt eine viel zu flache Kurve.

Anmk: Offensichtlich bezieht sich Rosarauschen auf die
RauschLEISTUNGSdichte, da 10dB pro Dekade.


Also irgendwas stimmt in TRAN nicht!

: Bearbeitet durch User
Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rosarauschen hat doch den Frequenzgang 1/sqrt(f). Warum verweist du auf
einen Link mit 1/f?

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Artikel bezieht sich mehrfach auf Halbleiter. Hast du ihn denn
gelesen?

Selbst wenn das falsch wäre, die Simulation deines Beispiels ergibt im
TRAN-Bereich eine andere Kurve als im AC-Bereich. Da stimmt doch
irgendwas nicht!!

Autor: B e r n d W. (smiley46)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Versucht mal, die Simulation so durchzuführen:

.tran 0 100u 0 1n

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ergibt 38dB pro Dekade. Hm.

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also "pink1" stimmt so ungefähr mit 20dB Abfall zwischen 100Hz und
10kHz, also 10dB/Dekade.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gemessen in TRAN oder AC ?

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In .TRAN.
