Code-Ausschnitt in der Arduino IDE
File Edit Sketch Tools Help Generic ESP8266 Module ArduinoISP.ino 135 #else 136 #define SERIAL Serial 137 #endif 138 139 // Configure the baud rate: 140 141 #define BAUDRATE 19200 142 // #define BAUDRATE 115200 143 // #define BAUDRATE 1000000
-

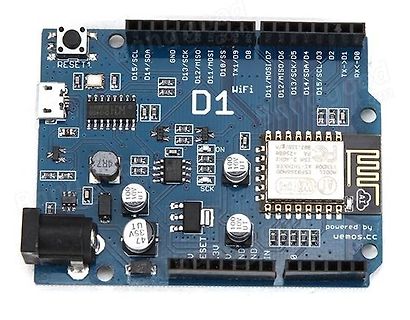

Wemos D1 WiFi Mikrocontroller-Board
MOSI, D11/MOSI/D0, D10/SS, TX1/D9, D8, RX<-D2, D13/SCK/D5, D14/SDA/D4, D15/SCL/D3, D1/D2, D1 WiFi, ESP8266, AI-Thinker, powered by wemos.cc, 47, 10V, 10V, 10V, 35V, RESET, 3.3V, GND, IN
-
PuTTY Terminal-Ausgabe eines Mikrocontroller-Loggers
offline eeprom remains offline ws2812: no external pullup detected eeprom is offline DFPLAYER LOGGER ESP8266 LOGGER
-
Webinterface einer WordClock Steuerung
WordClock Main Name Value Network Version 2.9.4 Temperature ESP8266 version 2.9.2 Weather RTC online LDR Brightness EEPROM online Ambilight Brightness EEPROM Version 2.9 Display DFPlayer offline Animations Display power on Overlays Ambilight Timers YYYY MM DD hh
-
Software-Menü für WordClock Projekt
Processor STM32F401CC EEPROM online Oscillator 25 MHz 84MHz Hardware WS2812 GRB Display 3.1.2 Version ESP8266 version 3.1.2 YYYY MM DD hh mm Action 2025 11 03 11 49 Save Ticker Power On Ambilight Power On Learn IR remote control Power Off Ambilight Power Off EEPROM dump Reset STM32 Reset EEPROM
-
Terminal-Ausgabe eines ESP32-Flashing-Tools
Detecting chip type... Unsupported detection protocol, switching and trying again... Connecting... Chip is ESP8266 Features: WiFi Crystal is 26MHz MAC: e8:9f:6d:8a:85:8d Absorbing stub... Running stub... Stub manufacturer: Espressif Device ID: 0x16 Detected flash size: 4MB Hard resetting via RTS pin...
-
Webinterface einer WordClock Steuerung
Overlays Ambilight Timers Ambilight Timers DFPlayer SPIFFS Update Local Update Name Value Version 2.9.5 ESP8266 version 2.9.5 RTC online EEPROM online EEPROM Version 2.9 DFPlayer offline Display power on YYYY MM DD hh mm Action 2025 04 13 16 46 Save Name Value Ticker Save Power On Power Off Ambilight Power
-
Webinterface einer WordClock Steuerung
Overlays Ambilight Timers Ambilight Timers DFPlayer SPIFFS Update Local Update Name Value Version 2.9.5 ESP8266 version 2.9.5 RTC online EEPROM online EEPROM Version 2.9 DFPlayer offline Display power on YYYY MM DD hh mm Action 2025 04 13 16 46 Save Name Value Ticker Save Power On Power Off Ambilight Power
-
Webinterface einer WordClock Steuerung
DFPlayer SPIFFS Update Local Update Processor STM32F103C8 Hardware WC12h Display WS2812 GRB Version 3.0.1 ESP8266 version 3.0.0T5 RTC online EEPROM online EEPROM Version 2.9 DFPlayer offline Display power on YYYY MM DD hh mm Action 2025 04 14 19 27 Save Name Value Ticker Save Power On Power Off Ambilight Power
-
Abfotografierter Bildschirm einer Web-Oberfläche für ein STM32-Projekt
Frequency 72MHz DFPlayer offline Hardware WC12h Display power on Display WS2812 RGB Version 3.1.2 ESP8266 version 3.1.2 YYYY MM DD hh mm Action 2025 11 03 18 06 Save Name Value Ticker Save Power On Power Off Ambilight Power On Ambilight Power Off Learn IR remote control EEPROM dump Reset STM32 Reset
-
Schaltplan eines PAM8403 Audio-Verstärkers
OUT.L- 2 OUT.L+ 1 LS2 Speaker 3W OUT.R+ OUT.R- IC BEFINDET SICH AUF DEM MODUL PAM8403DR C3 47u 5V Zu ESP8266-12F GPIO10 1 +OUT_L 16 +OUT_R 2 PGND 15 PGND 3 -OUT_L 14 -OUT_R 4 PVDD 13 PVDD 5 MUTE 12 SHND 6 VDD 11 GND 7 INL 10 INR 8 VREF 9 NC C4 47u MUTE Pin ablöten und anheben
-
Informationstext zum ATtiny441 Mikrocontroller
Schnittstellen (UART/SPI/TWI) können die Einzelzellen-Informationen an einen zentralen Master (z.B. ESP8266) weitergeleitet werden. Oft werden ATtiny-Mikrocontroller (wie Tiny441/24/44/84/85) in DIY-BMS-Projekten verwendet, da sie kostengünstig sind und sich gut für Monitoring-Aufgaben in seriellen Konfigurationen
-
Arduino IDE Code-Ausschnitt ArduinoISP
ArduinoISP | Arduino IDE 2.3.3 File Edit Sketch Tools Help Generic ESP8266 Module ArduinoISP.ino 67 68 // Configure which pins to use: 69 70 // The standard pin configuration. 71 #ifndef ARDUINO_HOODLOADER2 72 73 #define RESET 10 // Use pin 10 to reset the target rather
-
Layout einer Montageplatte für Elektronikkomponenten
40x29 18 loch, 144x44 18 loch, 36x44 18 loch, 288 Locher @ 12 mm, Power Supply 24 V DC max. 12 x 66, ESP8266, STM32 Nucleo Board 98mm x 66mm, 36x64 18 loch, 36x64 18 loch, 36x137 18 loch, 36x137 18 loch, 36x137 18 loch, 36x137 18 loch, 36x137 18 loch, 36x137 18 loch, 36x137 18 loch, 36x137 18 loch, 36x137
-
Screenshot eines Mikrocontroller-Forums
06 Senkeroiden gerd 17 22.01.2019 14:00 Phasenkomparator PLL Didididum 7 22.01.2019 13:50 Arduino (ESP8266): Funktionspointer für Klassendefinition Andreas K. 1 22.01.2019 13:42 Arduino wird vom System nicht erkannt MultiVit 6 22.01.2019 13:41 Alternative zu NAS Walter T. 59 22.01.2019 13:40 Drehencoder
-
Pinbelegung einer D1 Board Leiterplatte
The D1 Board has 25 functional pins. The pinout is shown on the following image: D15/SCL D15 GPIO5 SCL D14/SDA D14 GPIO4 SDA GND GND D13/SCK D13 GPIO14 SCK LED_BL D12/MISO D12 GPIO12 MISO D11/MOSI D11 GPIO13 MOSI D10/SS D10 GPIO15 SS TX/D9 D9 GPIO2 LED_BI D8 D8 GPIO0 D7 D7 GPIO13 MOSI D1/MOSI/D7 D12/MISO/D6 D13/SCK/D5 D14/SDA/D4 D15/SCL/D3 D2 D2 GPIO16 TX-D1 D1 GPIO1 TX RX-D0 D0 GPIO3 RX +5V 5V RESET RESET +3.3V 3.3V +5V 5V GND GND GND VIN A0 A0 GPIO port numbers Arduino port numbers Analog Input 10bits, 0 to 3.3V I2C bus (Wire) SPI interfaces Serial interfaces Built-In LED Connected Blue On-board
