Hallo,

In den Datenblättern von SDRAM steht ja, dass man beim einschalten eine
ganz bestimmte Prozedur einhalten muss. Wenn man das nicht befolgt kann
sich der RAM in einem undefinierten Zustand befinden.
(z.B.Seite 11 von
http://download.micron.com/pdf/datasheets/dram/sdr... )

Jetzt steht da:
1. Simultaneously apply power to VDD and VDDQ.
2. Assert and hold CKE at a LVTTL logic LOW since all inputs and outputs
are LVTTL-compatible.
...

Jetzt stellt sich mir die Frage wie man das bewerkstelligen soll. Den
ersten Punkt finde ich schonmal ziemlich ungeschickt. Es ist halt die
frage was mit "Simultaneously" gemeint ist. Gleichzeitig innerhalb einer
us? inerhalb einer ns? OK, ns sicher nicht mehr (da sind die
Anstiegszeiten der Spannung ja auch viel langsamer). Welche
Anforderungen ich jetzt wirklich erfüllen muss weiß ich nicht.
Naja aber lieber zu meinem eigentichen Problem nämlich Punkt 2.
Eigentlich hatte ich vor den SDRAM direkt an einem FPGA zu betreiben.
Wenn CKE aber von Anfang an LOW sein muss wird das schwierig. Das
Programmieren von FPGAs dauert ja so seine Zeit egal ob man es über JTAG
oder einen Boot-EEPROM macht. Und so weit ich weiß sind die Ausgänge
während des Programmierens ja alle zumindest mit einem Pull-Up versehen.
Was mache ich also? Irgend einen Baustein zwischen FPGA und SDRAM?
Separate Spannungsversorgung für den SDRAM? Wobei die Möglichkeit ja
eigentlich auch weg fällt, da in dem Fall an den Eingängen der SDRAMS ja
sogar Spannungan anliegen würden die außerhalb der Versorgungsspannung
liegen. Also solange die Versorgungsspannung des SDRAMS noch nicht
aktiviert ist.
Oder ist es nicht so kritisch und ich kann FPGA und SDRAM gleichzeitig
mit Spannung versorgen und nach der Programmierprozedur des FPGAs normal
die Initialisierung durchführen?
Meine Sorge ist an der Stelle halt, dass sich der SDRAM in einem
undefiniertem Zustand befindet und mit Pech derart, dass auf den
Datenausgängen etwas ausgibt und damit sich FPGA und SDRAM gegenseitig
grillen.

Viele Grüße,
Christian

Autor: Andreas K. (a-k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian H. wrote:

> 1. Simultaneously apply power to VDD and VDDQ.

Das heisst, dass du dafür keine getrennten Stromversorgungen verwenden
solltest sondern beide an die gleiche hängst. Und damit du trotzdem die
Pins für bessere Signalqualität und passenderes Layout auseinanderhalten
kann.

Autor: Christian H. (cavorca)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OK.
Was ist beim Platinenlayout denn der Unterschied zwischen VDD und VDDQ?
Muss man unterschiedliche Sachen z.B. bei Abblock-Kondensatoren
beachten?

Autor: Achim (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

auf allen üblichen SDRAM-Speichermodulen wurde im Platinenlayout nicht
zwischen VDD- und VDDQ-Netz unterschieden. Beide werden als eine
Versorgungsspannung und auf einer Versorgungslage ans SDRAM
herangeführt. Erst beim Package des DRAMs und Package-intern auf dem die
werden werden beide Netze unterschieden.

Abblockkondensatoren nahe an allen Versorgungs-Pins des SDRAM empfehlen
sich auf jeden Fall, und die sind dann sozusagen aufgrund ihrer Position
(Nähe VDD-Pin oder Nähe VDDQ-Pin) dediziert für VDD bzw. VDDQ tätig.

Der eventuell undefinierte Zustand der Datentreiber am DRAM wurde
tatsächlich in der Vergangenheit schon manchmal zum Problem, vor allem
bei größeren Systemen. Denn das Problem eines definierten Power Up hast
nicht nur du mit deinem FPGA, das haben auch PCs und Server. Dort hängen
dann ggf. mehrere DRAMs parallel an den selben Datenleitungen und
treiben gegeneinander. Bei den Treiberstärken von single data rate
SDRAMs wird zwar noch nichts gegrillt, aber durch die große Menge von
DRAM-chips im System wird die Spannungsversorgung überlastet und das
System gar nicht erst bis zur Speicherinitialisierung.

Dieses Problem sollte bei einzelnen DRAMs an einem FPGA keine zu große
Rolle spielen. Lass zur Not halt das DRAM ein paar Sekunden lang gegen
die Pullups treiben, die Stromstärken dürften sich im ungefährlichen
Rahmen halten. Wenn du ganz sicher gehen willst, dann spendiere dem CKE
einen externen Pulldown. Er muss bis zur vollständigen Programmierung
des FPGA die Leitung auf 0 halten, danach muss das FPGA in der Lage sein
ihn problemlos zu übertreiben. Ein paar hundert Ohm sollten passen.

Ach ja, noch ein Punkt: auf SDR SDRAM-DIMMs hatten die Datenleitungen
jeweils einen Längswiderstand mit drinnen (27 Ohm wenn ich mich recht
erinnere) um eine vernünftige Signal-Integrity auf den ggf. recht
komplexen Bustopologien zu erlauben. Ich gehe mal davon aus, dass du
eine kurze Point-to-Point Verbindung zwischen FPGA und DRAM haben wirst,
und dass nicht mehrere DRAMs an der selben Datenleitung betrieben
werden, oder? Ich weiß nicht, ob du diese Verbindung auf ihr
Signalling-Verhalten hin simulieren wirst/kannst. Aus dem Bauch raus
würde ich vermuten, dass auch bei deiner Schaltung ein Längswiderstand
in jeder Leitung von Vorteil sein könnte (aber ohne konkrete Simulation
oder Messung lässt sich schwer sagen, ob er wirklich nötig ist und
welchen Wert er haben sollte). Diese externen Widerstände würden in
jedem Fall auch eine Begrenzung des Stroms bei undefiniertem
Einschaltverhalten garantieren.

schöne Grüße

Achim

Autor: Christian H. (cavorca)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Achim,

> herangeführt. Erst beim Package des DRAMs und Package-intern auf dem die
> werden werden beide Netze unterschieden.
OK

> sich auf jeden Fall, und die sind dann sozusagen aufgrund ihrer Position
> (Nähe VDD-Pin oder Nähe VDDQ-Pin) dediziert für VDD bzw. VDDQ tätig.
OK.
>


> Dieses Problem sollte bei einzelnen DRAMs an einem FPGA keine zu große
> Rolle spielen. Lass zur Not halt das DRAM ein paar Sekunden lang gegen
> die Pullups treiben, die Stromstärken dürften sich im ungefährlichen
> Rahmen halten. Wenn du ganz sicher gehen willst, dann spendiere dem CKE
> einen externen Pulldown. Er muss bis zur vollständigen Programmierung
> des FPGA die Leitung auf 0 halten, danach muss das FPGA in der Lage sein
> ihn problemlos zu übertreiben. Ein paar hundert Ohm sollten passen.
>
Warum so wenig? Ich meine selbst bei 500R fließen noch 6,6mA. Aber
anderseits ist laut Datenblatt bei 3,3V der minimale Wert für den
internen Pull-Up 2,4k. 1k als Pull-Down bringt da ja nicht viel. Aber
wenn du meinst, dass das sowieso vermutlich nicht das Problem ist kann
ich den ja mal nur als optionales Bauteil vorsehen.

> Ach ja, noch ein Punkt: auf SDR SDRAM-DIMMs hatten die Datenleitungen
> jeweils einen Längswiderstand mit drinnen (27 Ohm wenn ich mich recht
> erinnere) um eine vernünftige Signal-Integrity auf den ggf. recht
> komplexen Bustopologien zu erlauben. Ich gehe mal davon aus, dass du
> eine kurze Point-to-Point Verbindung zwischen FPGA und DRAM haben wirst,
> und dass nicht mehrere DRAMs an der selben Datenleitung betrieben
> werden, oder? Ich weiß nicht, ob du diese Verbindung auf ihr
> Signalling-Verhalten hin simulieren wirst/kannst. Aus dem Bauch raus
> würde ich vermuten, dass auch bei deiner Schaltung ein Längswiderstand
> in jeder Leitung von Vorteil sein könnte (aber ohne konkrete Simulation
> oder Messung lässt sich schwer sagen, ob er wirklich nötig ist und
> welchen Wert er haben sollte). Diese externen Widerstände würden in
> jedem Fall auch eine Begrenzung des Stroms bei undefiniertem
> Einschaltverhalten garantieren.
>
Simuliert habe ich schon mal. Das war aber noch für ein anderes Board.
Die Terminierung machte schon so einiges aus. Damals waren die Leitungen
(in der Simulation 20 cm lang. Ich denke ich werde aber mit deutlich
weniger auskommen. Geplant ist auch nur einen Ram-Stein einzusetzen.
SDRAM ist für meine Anwendung eigentlich auch schon überdimensioniert,
aber ich wollte schon immer mal lernen wie man damit umgeht.
So oder so ist die Serienterminierung sicher eine gute Idee. Wie kommt
man eigentilch grade auf die 27 Ohm? sind die gleich der
Leitungsimpednaz? Ich weiß nicht wie gut ich die definieren können
werde.
Der SDRAM soll mit 60MHz laufen. Da langsamere Typen als die für 143MHz
kaum zu bekommen sind wollte ich so einen dafür nehmen. Im Datenblatt
kann ich keine untere Beschränkung für doe Taktrate finden. Mal
abgesehen von Refreh und maximaler Zeit zwischen Active und Precharge.
Aber die Zeiten sind ja so lang, dass 60MHz noch kein Problem sein
sollten.
Ist es überhaupt sinnvoll 143Mhz Bausteine anstelle von 166MHz zu
verwenden? Dass es sinnvoll ist langsame Komponenten zu verwenden ist
klar. Aber sind die Flanken hier überhaupt langsamer? Das einzige was
ich dazu im Datasheet finden konnte sind die Transition-Times und die
sind für alle Speedgrades gleich.
Es ist ja so, dass die langsamen ja sogar teurer sind.
Und zu der Topologie: Dank der Flexibilität der FPGAs hoffe ich die
Leitungen vollkommen entflechtet zu bekommen. Kontrolliert habe ich das
noch nicht, aber ich wüsste nicht warum das nicht gehen sollte.

Viele Grüße und Danke
Christian

Autor: Achim (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Christian,

die paar hundert Ohm für den externen CKE-Pulldown hätte ich ich gewählt
um einen potentiellen Pull-Up im FGPA sicher zu übersteuern. Ich hatte
dich so verstanden, dass dein FPGA während der Konfigurierung die
Leitung nach oben zieht (wobei ich eher erwartet hätte, dass die IOs des
FPGA während dieser Zeit hochohmig sind). Dimensioniere den Pulldown so
hochohmig, dass er ausreicht, um CKE unter 1V zu ziehen. Wenn ein paar
kOhm reichen ist's auch gut.

Die 27 Ohm auf den DIMMs entsprachen nicht der Leitungsimpedanz - die
lag auf dem DIMM und auf dem Motherboard irgendwo um 50-60 Ohm.
Tatsächlich dienten sie auch nicht als einfache Längsterminierung
sondern mussten mit diversen, unterschiedlichen Schaltsituationen
klarkommen. SDR Systeme hatten bis zu 4 Speicherslots pro Kanal (d.h.
die Datenleitung von bis zu DIMMs waren parallel geschaltet). Wenn z.B.
der am weitest entfernte DIMM ein Signal in Richtung Controller treiben
soll muss sein Widerstand noch genügend Signal durchlassen. Auf den
vorderen DIMMs, an denen das Signal vorbeiläuft, müssen die Widerstände
das einlaufende Signal hinreichend stark dämpfen, damit die Reflektionen
aus diesen Stubs nicht zu groß werden. Sie hätten ansonsten die
unangenehme Eigenschaft sich wieder phasenrichtig zu überlagern und das
Signal am Controller zu killen.

Warum es dann gerade 27 Ohm geworden sind ist schwer zu sagen.
Wahrscheinlich haben 2 Jahre vor der Markteinführung von SDRAM Dutzende
Simulanten von Intel, AMD, Via, ..., diversen Boardmachern und
DRAM-Herstellern solange bei Jedec miteinander diskutiert, bis es ihnen
zu langweilig wurde. Und dann haben sie sich auf den Mittelwert ihrer
jeweiligen Vorschläge geeinigt. Kann natürlich auch sein, dass es aus
physikalischen Grundgesetzen heraus unbedingt genau 27 Ohm sein müssen,
glaube ich aber nicht.

Ich glaube kaum, dass der Speed-Sort des DRAM eine große Rolle für dich
spielt (da du das Teil am unteren Ende seiner Speedbereichs betreiben
willst). Er ist im wesentlichen durch DRAM interne Beschränkungen
limitiert, die du alle nicht ausreizen willst. Langsamer sollte immer
gehen. Ich würde an deiner Stelle den Speed nehmen, der am
einfachsten/billigsten zu besorgen ist.

Zum Signalling: wahrscheinlich dürften auch die langsameren Speedsorts
die gleiche Flankensteilheit haben wie die schnellen. Wenn nicht, sind
die Unterschiede gering. Ein SDRAM über 20 cm lange Anschlüsse bei 143
MHz hätte sportlich werden können. Wenn du wie von dir geplant die
Leitungen nett entflechtest, auf einige cm beschränkst, mit einem
Längswiderstand versiehst und dich auf 60MHz beschränkst, dann traue ich
dir schon eine funktionierede Schaltung zu. Es wird zwar ggf. immer noch
nett zu Reflektionen kommen, aber das Signal hat viele Roundtrips Zeit
um sich einzupendeln ehe es mit der nächsten Taktflanke übernommen wird.
Entweder aussagekräftig simulieren (liefert Micron auf der Webpage
Treibermodelle?) oder im fertigen PCB mal mit einem Widerstandswert
loslegen und mit einem ausreichend guten Scope nachmessen und
optimieren. Ich hätte sowas in meiner Bastelecke zwar nicht zur
Verfügung, aber vielleicht hast du am Arbeitsplatz/an der Hochschule
oder wo auch immer ja mal leihweise Zugriff auf passendes Messequipment.

Ansonsten muss man halt schon sagen, dass DRAMs nicht unbedingt die
angenehmsten Teile zum Basteln sind. Es gibt zwar nicht ein einzelnes,
unlösbares Problem, aber man muss sicher erst durch die tausend
Kleinigkeiten kämpfen, die's beim SRAM nicht gibt: die Initialisierung,
den Split der Adresse in RAS/CAS/BS, die Statemachine zum Ansteuern der
verschiedenen SDRAM-Bänke, der Refresh, .... Beim Einsatz im PC werden
diese Problemchen natürlich durch Preis- und Dichtevorteil völlig
überwogen. Aber beim Einsatz eines einzelnes Bausteins als Bastler sieht
die Sache anders aus...

Aber andererseits bin ich auch der Meinung, dass man sich zwischendurch
das Leben ruhig mal absichtlich unnötig schwer machen darf, damit man
was dazu lernt.

viel Spaß bei deinem Projekt

Achim

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
>... ich eher erwartet hätte, dass die IOs des FPGA während
>der Konfigurierung hochohmig sind ...

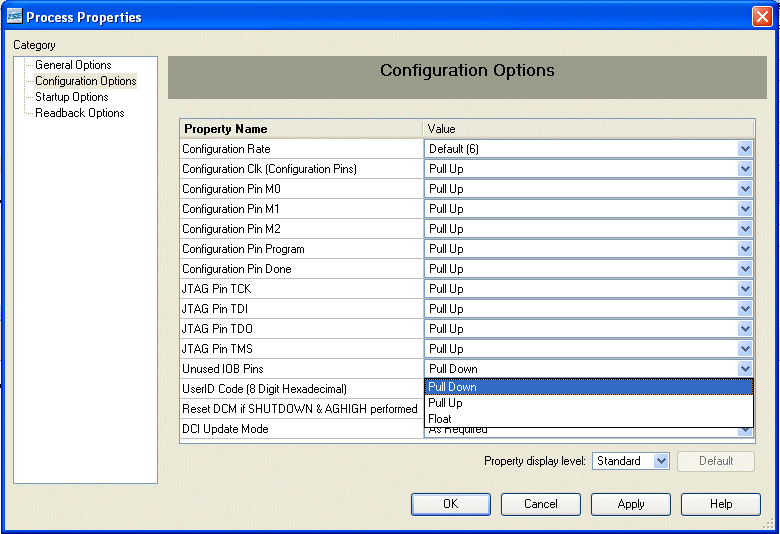

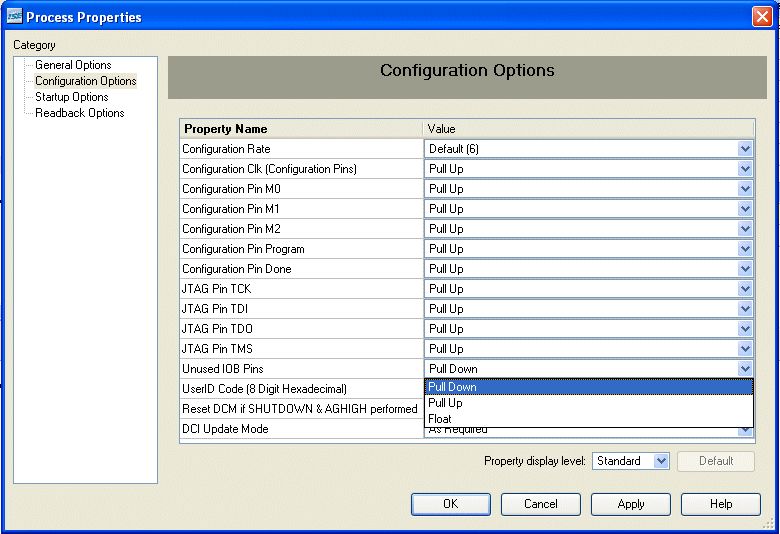

Zumindest bei Xilinx lässt sich das einstellen (Bild)...

Autor: Christian H. (cavorca)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Achim wrote:
> hochohmig, dass er ausreicht, um CKE unter 1V zu ziehen. Wenn ein paar
> kOhm reichen ist's auch gut.
>
Laut Datenblatt des Spartan 3 liegt der effektive Pull-Up Widerstand im
Bereich 2,4k -10,8k. Hochohmig würde ich das noch nicht so richtig
nennen, aber hohe Ströme treten da ja auch nicht grade auf.

> ...
> vorderen DIMMs, an denen das Signal vorbeiläuft, müssen die Widerstände
> das einlaufende Signal hinreichend stark dämpfen, damit die Reflektionen
> aus diesen Stubs nicht zu groß werden. Sie hätten ansonsten die
> unangenehme Eigenschaft sich wieder phasenrichtig zu überlagern und das
> Signal am Controller zu killen.
Bin ich froh, dass ich nur einen Chip verwenden will ;-)
>
> Warum es dann gerade 27 Ohm geworden sind ist schwer zu sagen.
> Wahrscheinlich haben 2 Jahre vor der Markteinführung von SDRAM Dutzende
> Simulanten von Intel, AMD, Via, ..., diversen Boardmachern und
> DRAM-Herstellern solange bei Jedec miteinander diskutiert, bis es ihnen
> zu langweilig wurde. Und dann haben sie sich auf den Mittelwert ihrer
> jeweiligen Vorschläge geeinigt. Kann natürlich auch sein, dass es aus
> physikalischen Grundgesetzen heraus unbedingt genau 27 Ohm sein müssen,
> glaube ich aber nicht.
>
Ok. Dann werde ich mal in einer Ibis Simulation ein paar Werte
ausprobieren.

> limitiert, die du alle nicht ausreizen willst. Langsamer sollte immer
> gehen. Ich würde an deiner Stelle den Speed nehmen, der am
> einfachsten/billigsten zu besorgen ist.
Mir ging es drum, dass die ja evtl langsamere flanken haben und dadurch
einfacher zu handhaben sind. Aber wenn dem eh nicht so ist.


> Entweder aussagekräftig simulieren (liefert Micron auf der Webpage
> Treibermodelle?) oder im fertigen PCB mal mit einem Widerstandswert
Wenn du damit ibis-Modelle meinst: ja.
> loslegen und mit einem ausreichend guten Scope nachmessen und
> optimieren. Ich hätte sowas in meiner Bastelecke zwar nicht zur
> Verfügung, aber vielleicht hast du am Arbeitsplatz/an der Hochschule
> oder wo auch immer ja mal leihweise Zugriff auf passendes Messequipment.
>
In der Uni habe ich ausreichend schnelle Oszilloskope zur Verfügung.

> Ansonsten muss man halt schon sagen, dass DRAMs nicht unbedingt die
> angenehmsten Teile zum Basteln sind. Es gibt zwar nicht ein einzelnes,
> unlösbares Problem, aber man muss sicher erst durch die tausend
> Kleinigkeiten kämpfen, die's beim SRAM nicht gibt: die Initialisierung,
> den Split der Adresse in RAS/CAS/BS, die Statemachine zum Ansteuern der
> verschiedenen SDRAM-Bänke, der Refresh, .... Beim Einsatz im PC werden
> diese Problemchen natürlich durch Preis- und Dichtevorteil völlig
> überwogen. Aber beim Einsatz eines einzelnes Bausteins als Bastler sieht
> die Sache anders aus...
Ja, wird sicher Komplizierter. Aber ich will es nicht überbewerten.
Einzige Aufgabe ist nur viele Daten im Burst Modus reinzuschreiben und
anschließend alles wieder auszulesen. Gewissermaßen ein riesiges Fifo.
Daher will ich auch lieber nicht einen fertigen Controller Core nehmen
sondern einen selber schreiben. Bei den wenigen aufgaben die zu erfüllen
sind könnte ich mir vorstellen, dass es schwieriger ist den fertigen
Controller anzusteuern als selber einen zu schreiben der zwar weniger
kann, aber genau das was ich brauche. Und wenn es doch mehr Arbeit ist
habe ich eben was dabei gelernt. Auch gut.

>
> Aber andererseits bin ich auch der Meinung, dass man sich zwischendurch
> das Leben ruhig mal absichtlich unnötig schwer machen darf, damit man
> was dazu lernt.
Ja. Ist bei mir ja auch ein Hobby. Wenn ich mir das Leben nicht schwer
machen wollte sollte ich es lieber ganz bleiben lassen ;-)

>
> viel Spaß bei deinem Projekt
>
Danke und vielen dank für die Hilfe!



Lothar Miller wrote:
>>... ich eher erwartet hätte, dass die IOs des FPGA während
>>der Konfigurierung hochohmig sind ...
>
> Zumindest bei Xilinx lässt sich das einstellen (Bild)...

Bist du sicher, dass es da um die IOs WÄHREND der Konfiguration geht?
Ich hätte jetzt gedacht, da stellt man ein was man mit den Pins macht,
die das Design nicht verwendet.

Viele Grüße,
Christian

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [vhdl]VHDL-Code[/vhdl]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
