Forum: Offtopic adapter - gebastel ist gar kein ausdruck.


Autor: Jan Dressler (keyman)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi Leute!
ich habe grade beim kramen in der Bastelkiste nen Adapter gefunden,
welchen ich mal gebastelt habe. So "auf die schnelle" nur um eine
Funktion zu testen. Eigentlich sollte man sowas niemandem zeigen, aber
genau dafür ist dieser Post da, um kleine "Bastelsünden", welche aber
funktioniert haben und eben aus einem "schnell probieren" entstanden
sind zu zeigen.

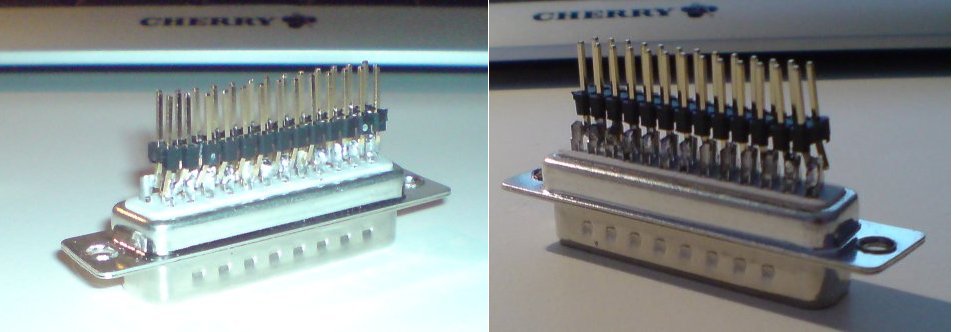

Mein erstes Beispiel ist ein Adapter:
DSUB25 <--> Pfostenleiste in möglichst kleiner Bauform.

viel Spaß

Jan

Autor: *.* (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum nicht? Ist stabiler als manch andere Konstruktion ;)

Autor: Haku (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

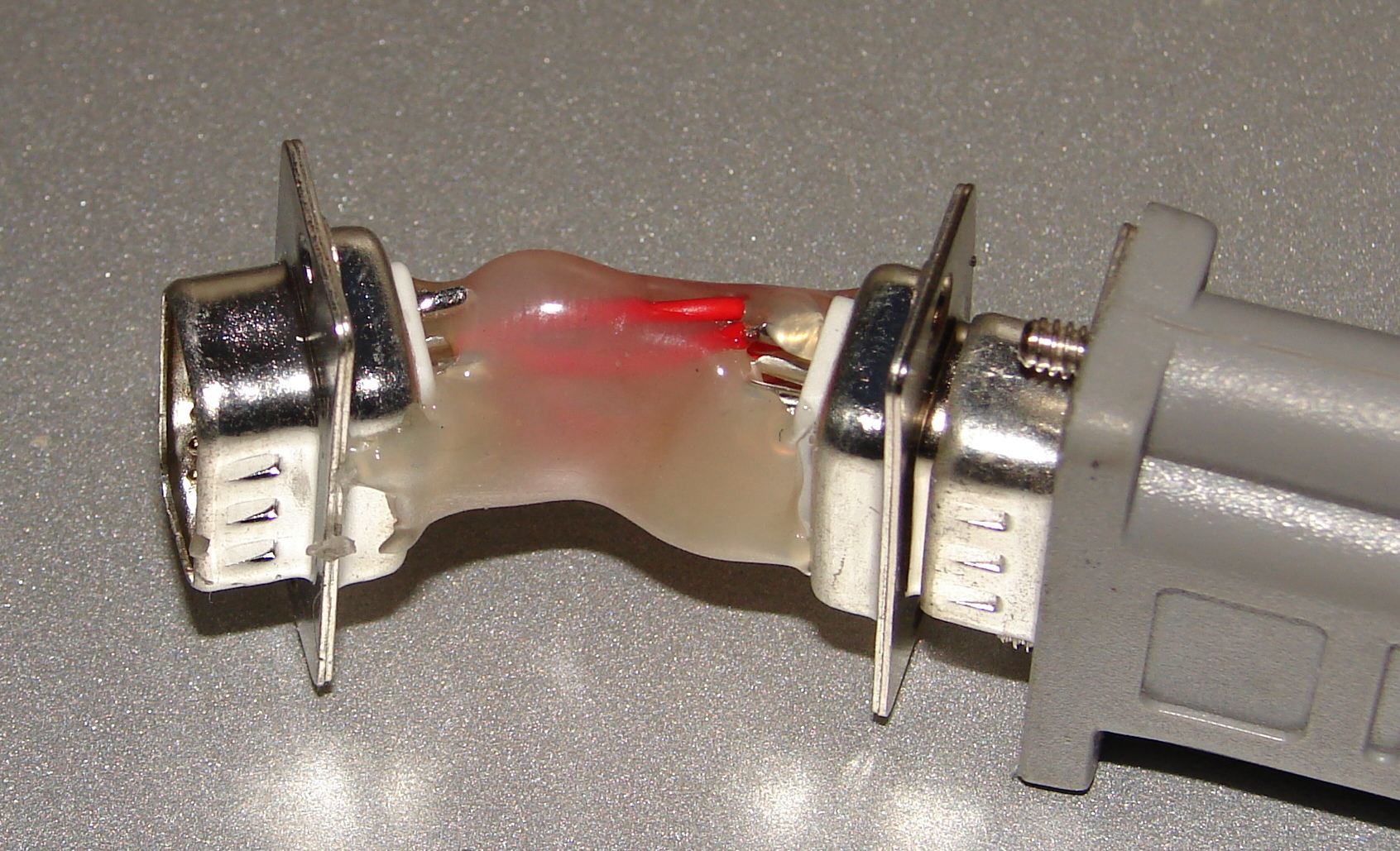

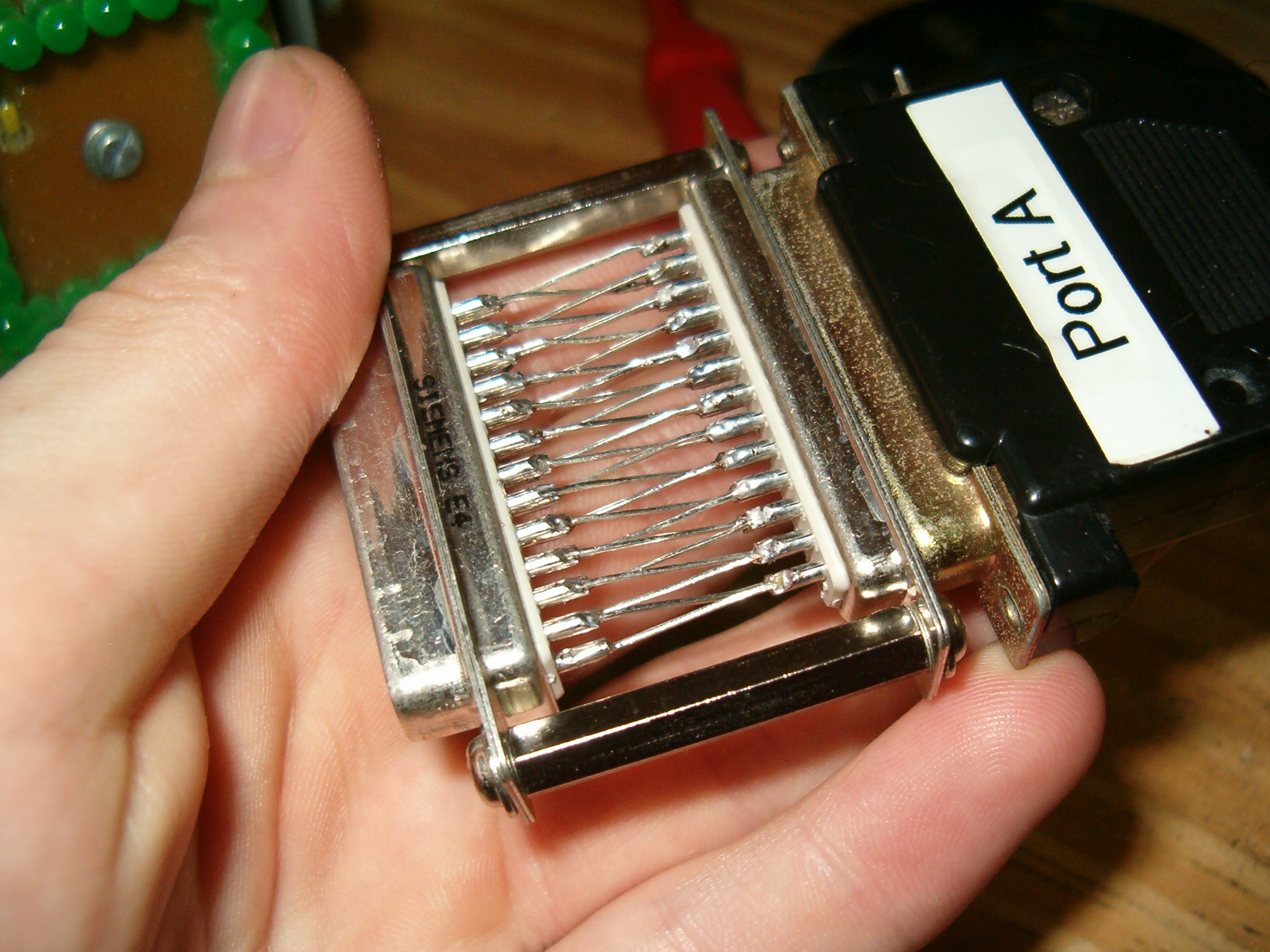

Da hab ich aber was Schöneres fabriziert, hier mal richtig groß, damit
mans auch in aller Schönheit begutachten kann...

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Haku wrote:
> Da hab ich aber was Schöneres fabriziert, ...

Andere lassen sich auf sowas Patente geben. :-)  (Irgendeine
unsinnige Patentnummer steht doch auf nahezu jedem Genderchanger
drauf.)

Autor: Struwwelpeter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Da hab ich aber was Schöneres fabriziert, hier mal richtig groß, damit
>mans auch in aller Schönheit begutachten kann...

Aber die Finger hättest Du Dir schoan waschen können?  ;-)

Autor: Sven P. (haku) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wo gehobelt wird, da fallen Späne, und Flussmittel kriecht nicht nur in
Lötaugen, sondern auch gern unter Fingernägel schäm

Autor: goo-goo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: goo-goo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lieber der hier, liebe Kinder:

http://images.google.de/images?q=dirty%20nails

Autor: Ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Da hab ich aber was Schöneres fabriziert, hier mal richtig groß, damit
>mans auch in aller Schönheit begutachten kann...

Muss man aber vorsichtig anfassen, sonst gibts einen Kurzen und der
Druckerport stirbt. Ich würds in Epoxidharz eingiessen.

Autor: Läubi .. (laeubi) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Rechts unten im Bild: Ein "wenn der AVR im Reset ist trenne die
Programmierleitungen von der Externen Hardware" Adapter, der
rausstehende Draht kommt per Krokoklemme an den Reset ;)

Das andere "Ding" ist ein LM358 als Wechselspannungsverstärker mit
einstellbarer Verstärkung mittels Schiebepoti :D

Autor: Auch_ein (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dein "Gebastel" hat jedenfalls tausendmal bessere Qualität als ein
im "Consumer-Bereich" millionenfach eingesetzter Signalstecker
( Scart beim TV usw.) !!!

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch_ein wrote:
> Dein "Gebastel" hat jedenfalls tausendmal bessere Qualität als ein
> im "Consumer-Bereich" millionenfach eingesetzter Signalstecker
> ( Scart beim TV usw.) !!!

Vergoldet aber dann ein Bündel aus 21 nicht abgeschirmten Drähten
drin...
Oder noch besser: Den Schirm an Signal und die Signalleitung an GND
(gesehen bei einem S-Video Kabel)

Autor: *.* (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, der "Erfinder" des Scartsteckers gehört sich mit einem solchen
ausgepeitscht...

Autor: Auch_ein (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Ja, der "Erfinder" des Scartsteckers gehört sich mit einem solchen
ausgepeitscht..."

Bist Du schon mal mit einem Gegenstand mit der mechanischen Festigkeit
eines abgenutzten Staubwedels "verprügelt" worden ???

Autor: Mario Hagen (djacme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
*.* wrote:
> Ja, der "Erfinder" des Scartsteckers gehört sich mit einem solchen
> ausgepeitscht...

Mit einem ? Alle  Scart-"Kabel" der Welt sollte man nehmen und den
?Franzosen? auspeitschen. Und gleich danach jeden der diese
Steck~v~e~r~b~i~n~n~d~u~n~g verbaut und dadurch zum standard gemacht
hat!

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

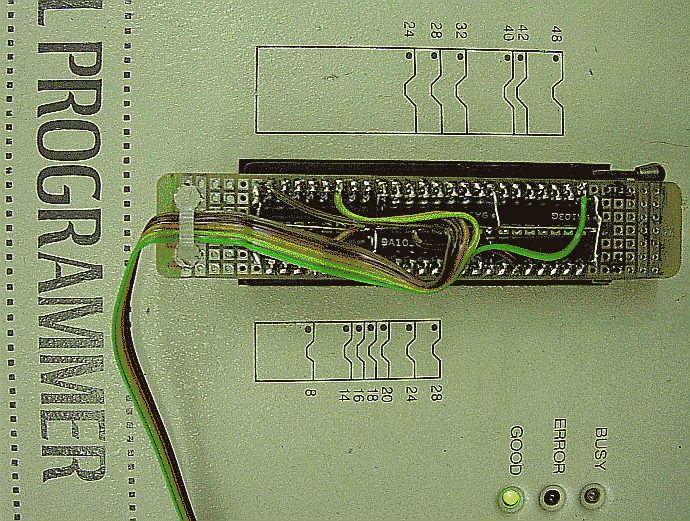

So wird aus einem Universal-Programmer ein In-Circuit-Programmer. Mit
Pull-down-Widerstand an jedem Pin, sicherheitshalber. Sonst denkt der
Apparat noch, es sei kein Bauteil eingesetzt.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

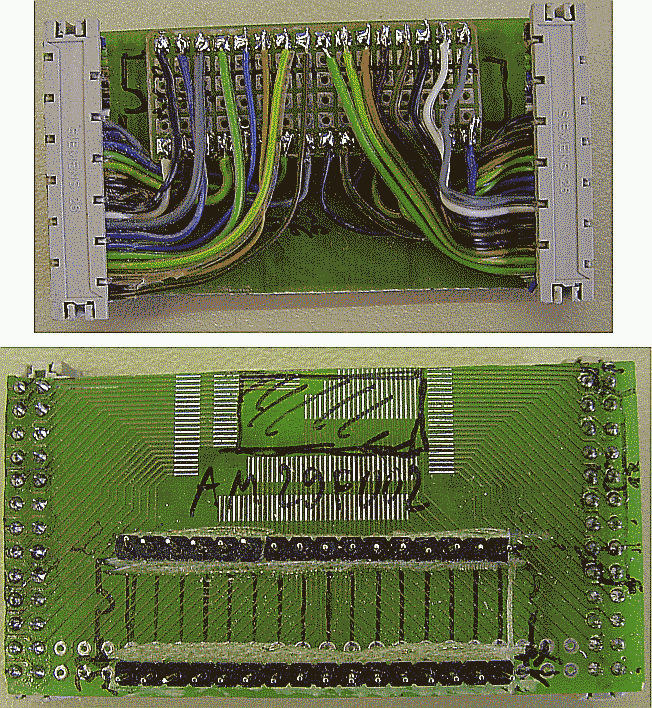

Das BIOS zerflasht, ein embedded PC, was macht man da? Auslöten,
programmieren und wieder einlöten...

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und wo bekommt man ein funktionierendes BIOS her? Auch auslöten,
auslesen und wieder einlöten.

Autor: J. K. (rooot)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ja, der "Erfinder" des Scartsteckers gehört sich mit einem solchen
>ausgepeitscht...

kommt schon wierder die Scart diskussion... (bin eh eurer meinung)

@topic

sobalt ich meine kamera wieder hab kann ich auch ein paar bilder
einstellen. (zb SD-Kartenaufbau, smd auf lochraster...)

momentan verwende ich eine 2 gelbe led als Z-Diode (Pegelwander) ;-)

freu mich schon auf weitere Bilder von euch

mfg
J.K.

Autor: J. K. (rooot)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Spät aber doch

auf der lochrasterplatte ist ein SD-"Pegelwandler" aus 3 Layer
aufgelötet :-) .

MFG
J.K

Autor: Günther Grundböck (grundy)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
endlich zeit gehabt fotos zu machen :-)
hier eines meiner frühen "verbrechen" vom letzten jahrtausend.
funktioniert aber heut noch!

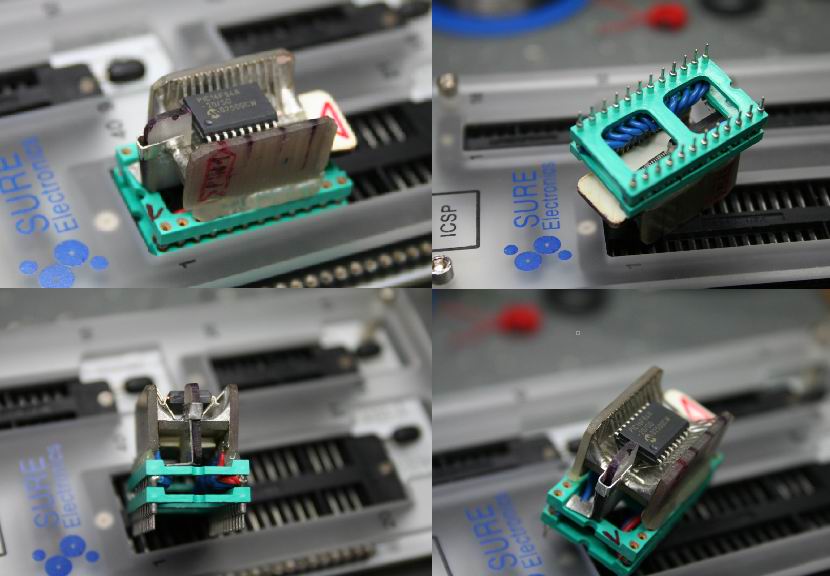

Adapter SOP->DIP:

Autor: Günther Grundböck (grundy)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
und das passiert wenn man nachträglich draufkommt dass es genau diese
chipversion nicht im SOP sondern nur als SSOP gibt -_-

Autor: Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Boah, das ist echt ekelerregend, grausam, abscheulich,...

Autor: Michael H* (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
na da hab ich auch ein paar nette gefrickel =)

Autor: Michael H* (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

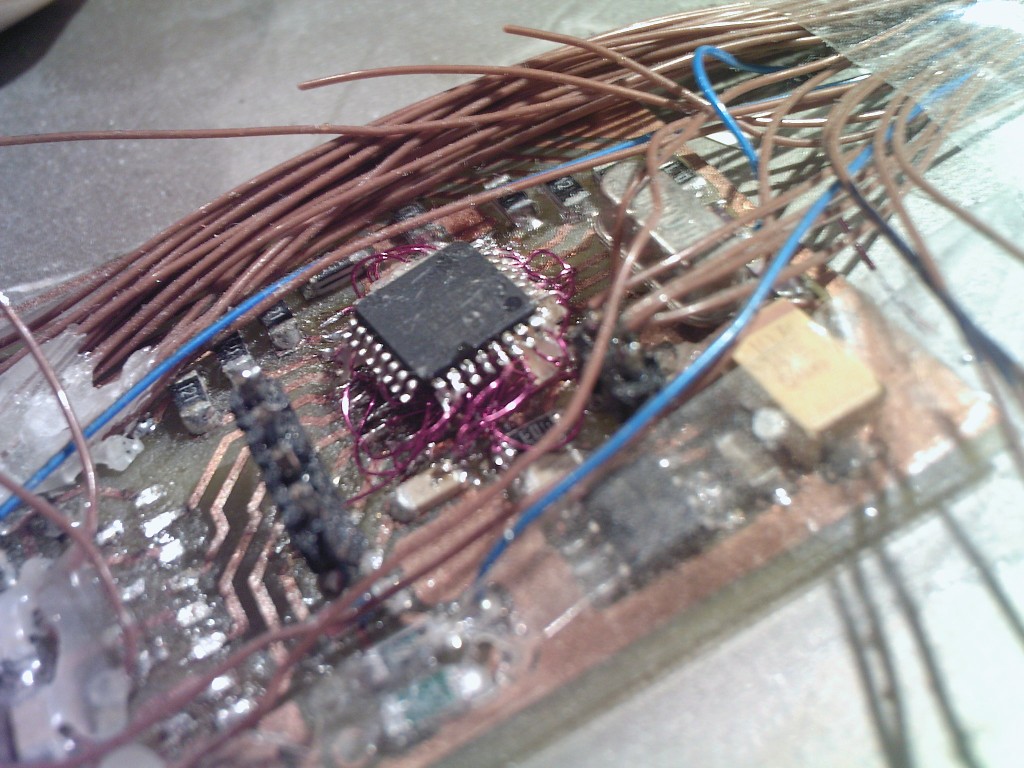

mehr draht!
25pins eines mega88 in tqfp mit 0,2mm lackdraht auf eine platine
"gebondet" ^^
leider war die kamera müll...

Autor: Läubi .. (laeubi) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael H* wrote:
> mehr draht!
Zwar kein SMD, aber eins meiner ersten "Verbrechen" ;)
http://www.elektronik.laeubi-soft.de/index.php?id=6

Autor: Hugga Bugga (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

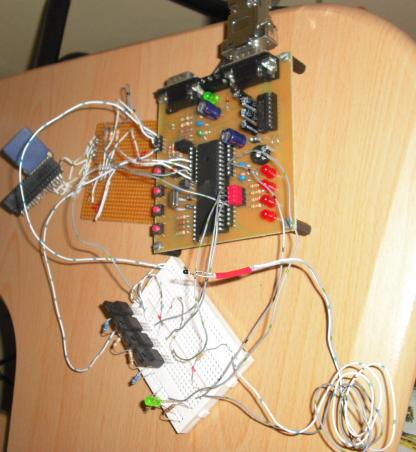

Hier meine "Quick and Dirty" Schrittmotor-Test-Schaltung

Autor: Michael H* (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
die pfeiltaste von der tastatur find ich genial =)
prost, holli

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hehe, da musste ich auch grad drüber schmunzeln. Komplettes Drahtchaos,
aber Hauptsache eine Pfeiltaste mittendrin.

Autor: Tobias Schneider (tobias)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

mal ein paar Adapter, die hier ihr Unwesen treiben.

1. RS232 fuer die USV

Autor: Tobias Schneider (tobias)
Datum:
Angehängte Dateien:
  • preview image for a2.jpg
    126 KB, 1462 Downloads

Bewertung
0 lesenswert
nicht lesenswert

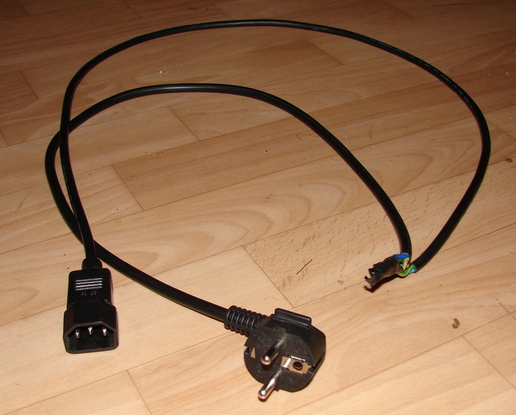

2. Adapter mit fraglichem Sinn

Autor: Tobias Schneider (tobias)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

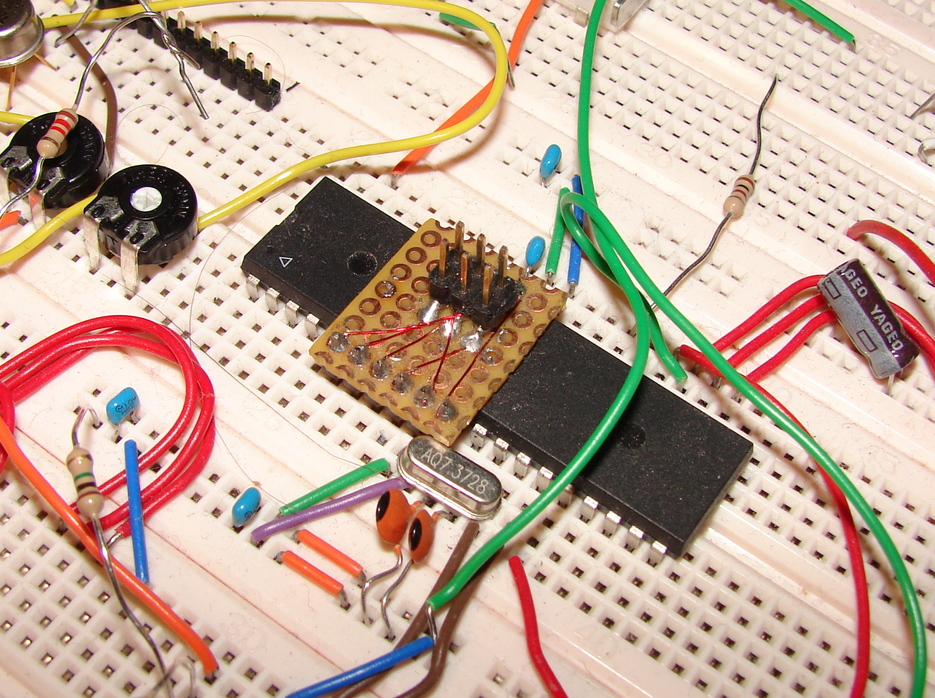

3. Adapter weils so naheliegend war

Autor: Tobias Schneider (tobias)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

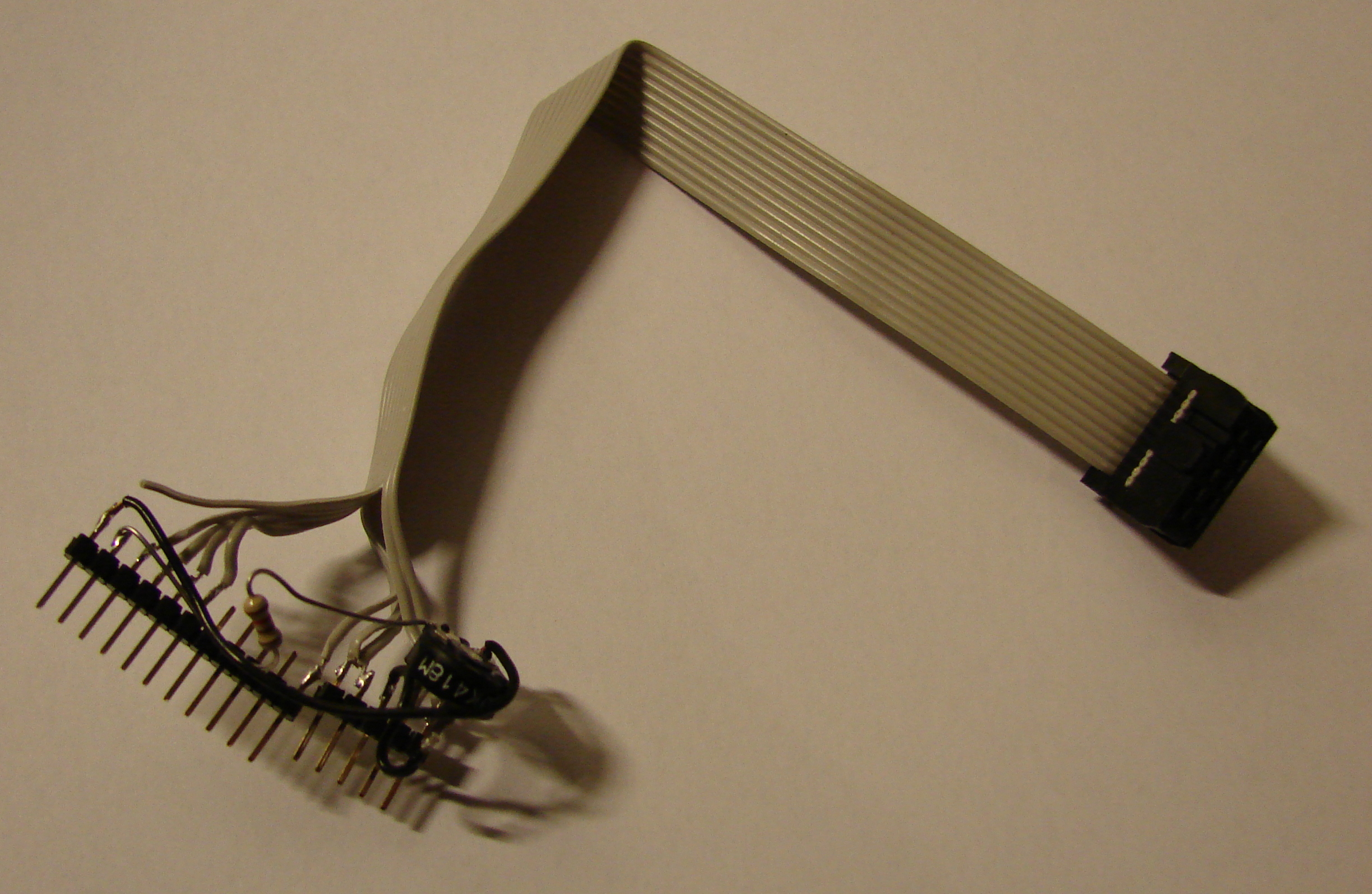

4. Adapter Lcd auf Pfostenstecker

Autor: Tobias Schneider (tobias)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

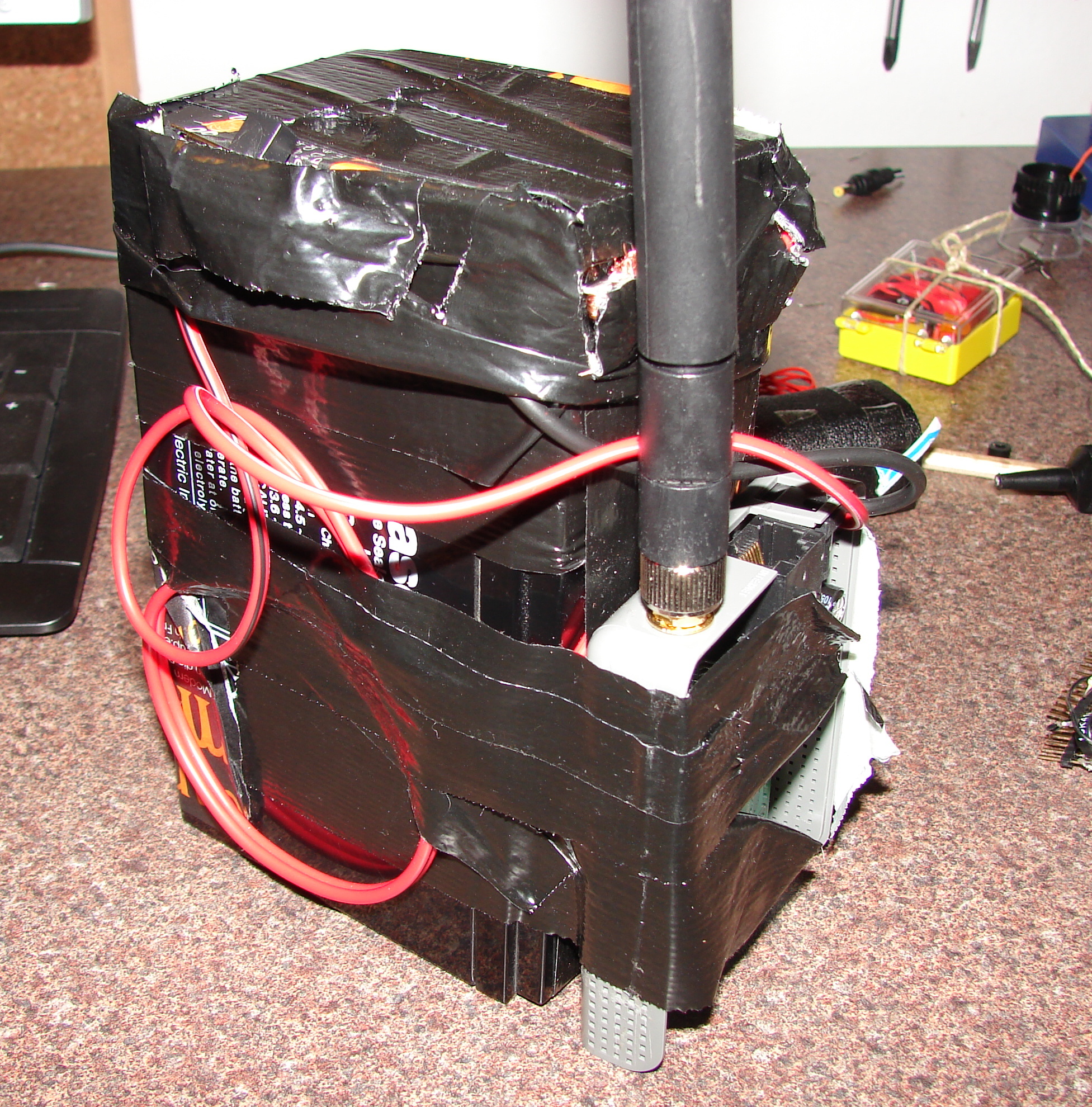

5. Adapter Bleiakku auf Fonera...

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Tobias Schneider (tobias)

>Dateianhang: a2.jpg (1,4 MB, 14 Downloads)
>Dateianhang: adapter3.jpg (1,3 MB, 7 Downloads)
>Dateianhang: adapter4.jpg (1,6 MB, 6 Downloads)
>Dateianhang: adapter5.jpg (1,7 MB, 7 Downloads)

2. Adapter mit fraglichem Sinn

Noch zehmal fraglicher ist deine Kenntnis der Bildformate und der
Netiquette!

Autor: Holger (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

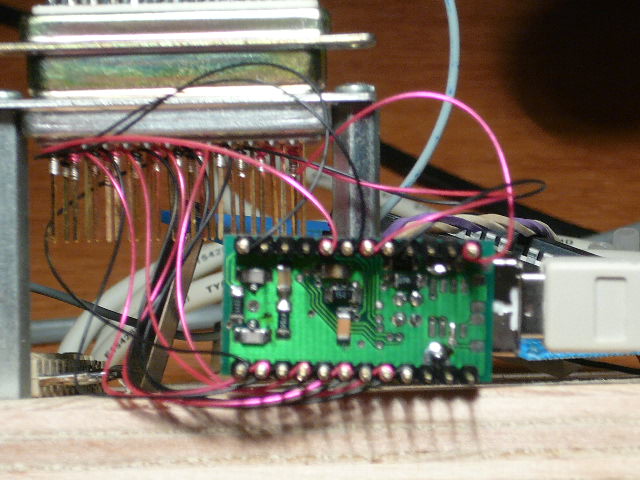

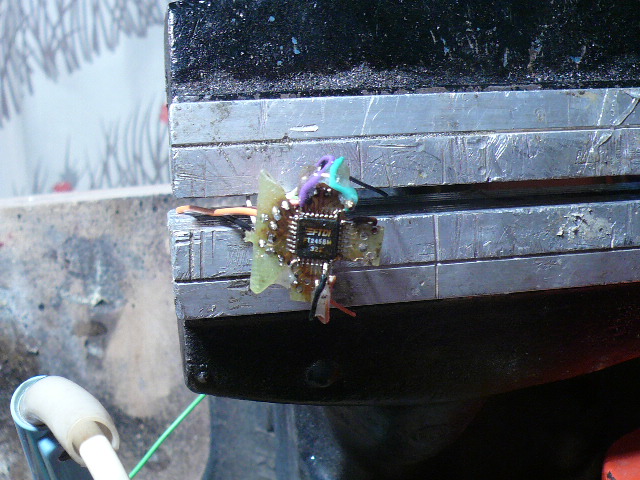

FTDI245 ohne EEPROM. 12 Euro

Son mist bei Ebay kekauft, aber ich mache mir eine EEPROM-EMULATION
mit nem Prozi, .

Gruss  HOLGER: _____slk .... csel dddATTA .....

LED REES ___ MEGA8 Trondheim
Mail-Box rein     go go
Ich PIMP-DICH UPPP FTDI-Holg.245----  GAL PAL FPGA
KICK
Embedded World ich come to 3.3 2009 YYouu
Sigal ---Generatore


Bankomate ::: Camoora Cracker....

HHHaaa

Autor: Holger (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
---------------------------

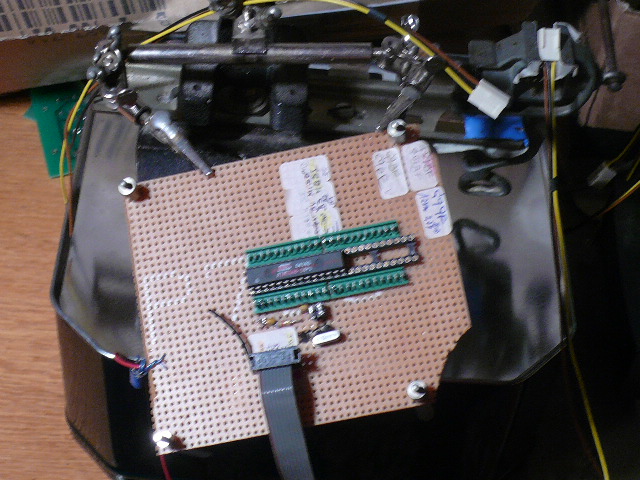

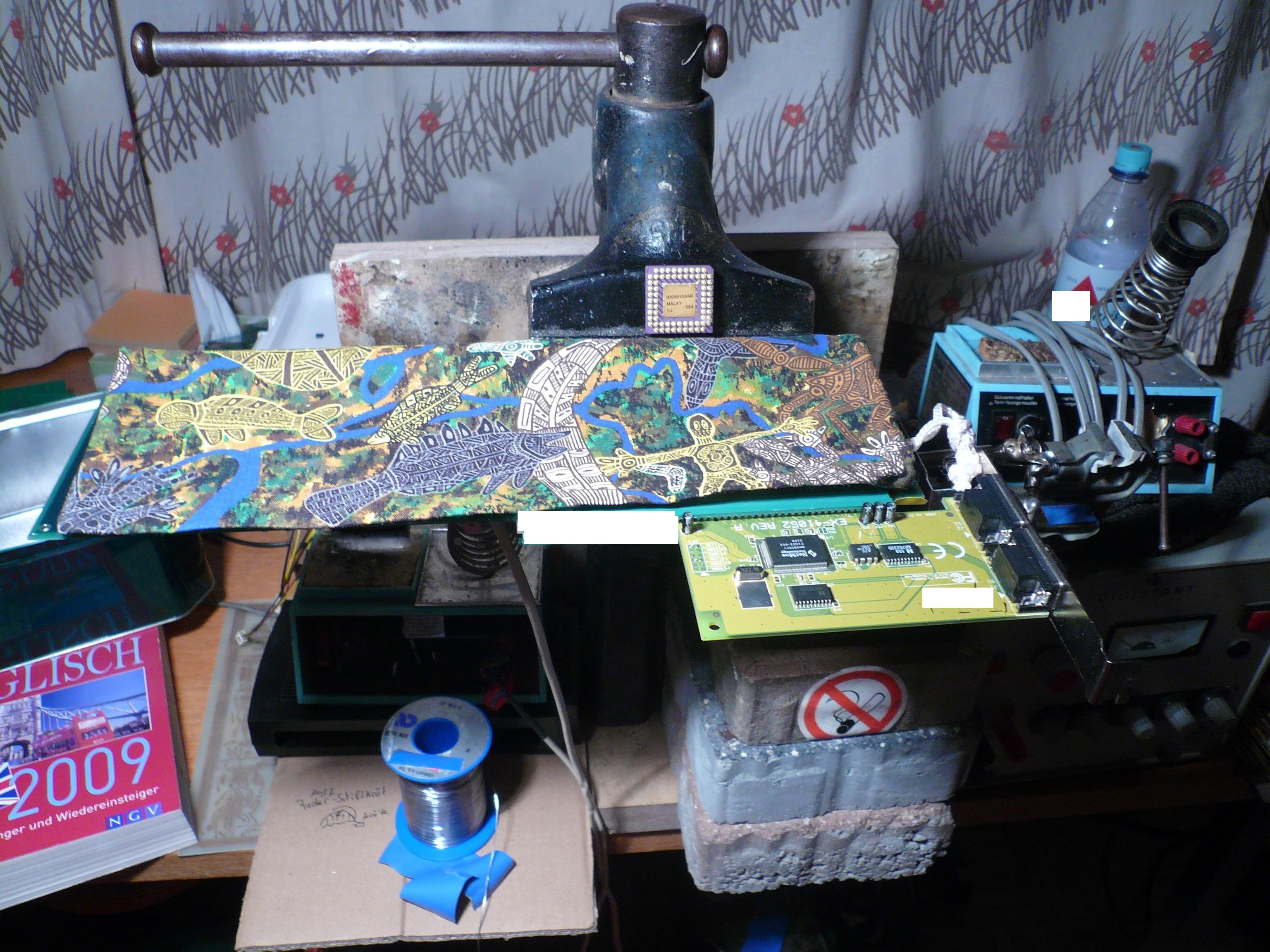

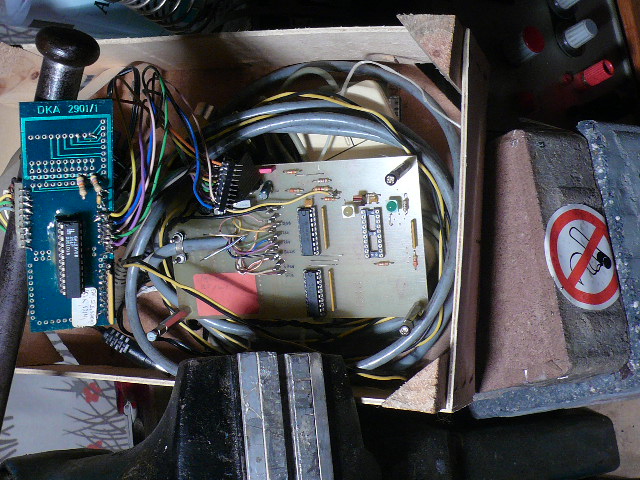

Holger Klabundes Gal-Pimper.
---------------------------
ZILOG EZ8 XP PIMPER
V24 Flash LOADER...
Is wie Lepra...

---------------------------
Motorola 68000 ??Dragonball PDA??
Holgis. MultiProzi. Multitasking
Braincell Emulator :@@@!!!!:::

Winterzeit is Bastelzeit....


Gruss Holger.

Autor: Holger (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

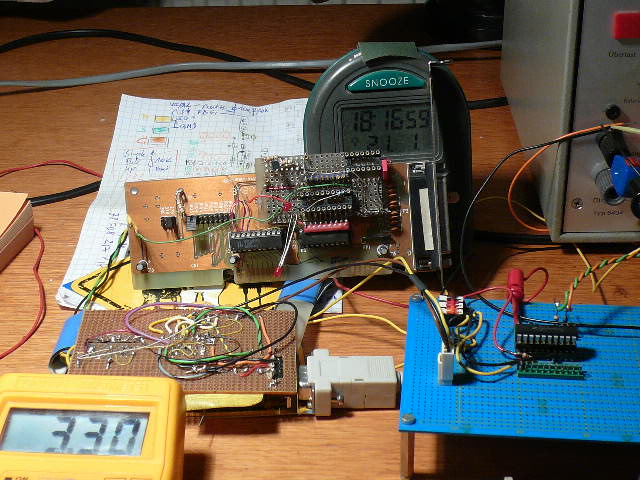

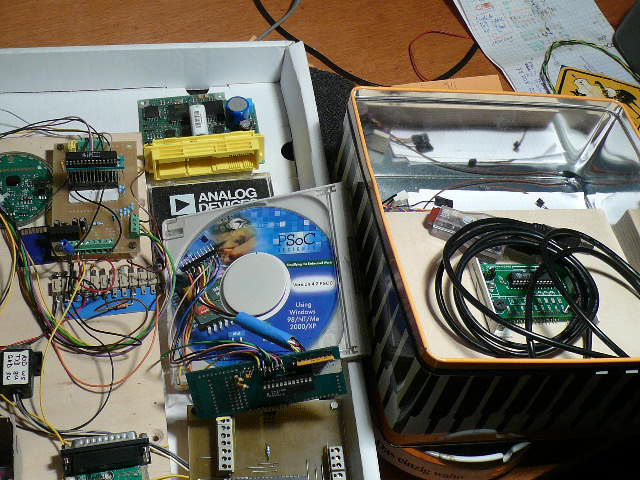

Holgi. goes Analog & Digital.

Cypress PSoC-
LATTICE ispPAC30. 10 Mhz. SPI Spg. auto-calibrator.
Messen mit dem Scope und dabei nix abfacklen Holgi.

Jaa ... Wener... geht klar.

Gruss Holger.

Autor: Markus (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

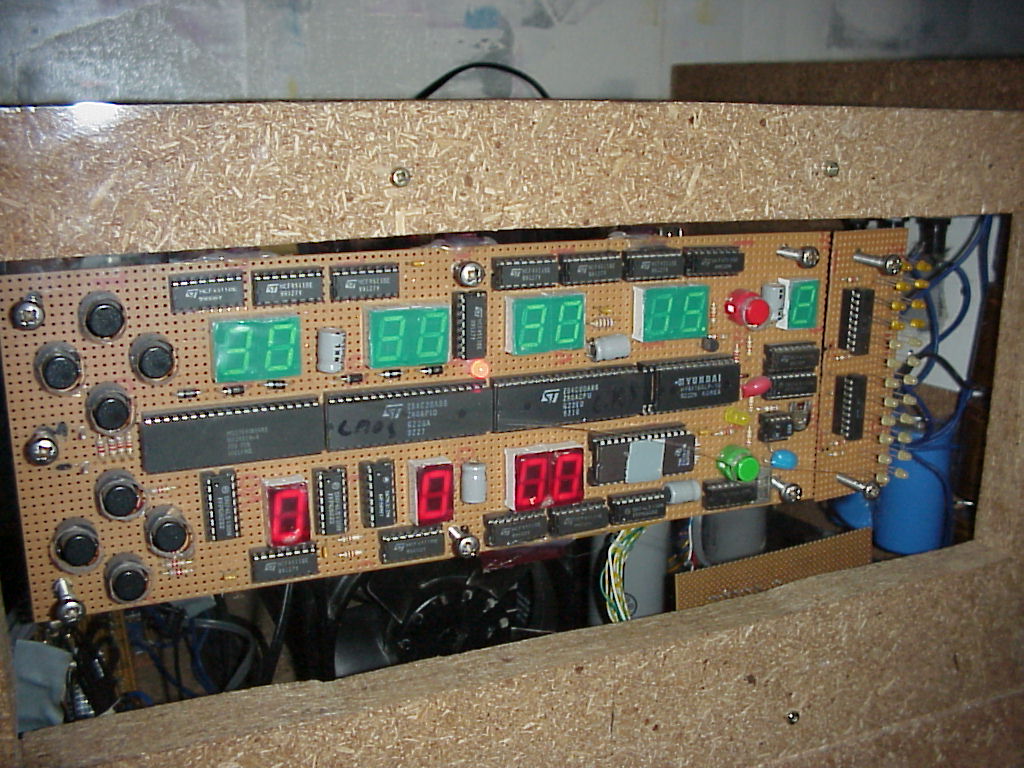

2x 160W Verstärker + 8 CH-Lichtorgel + 8 CH Stroboskop
Z80, alles gefädelt

Autor: Markus (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

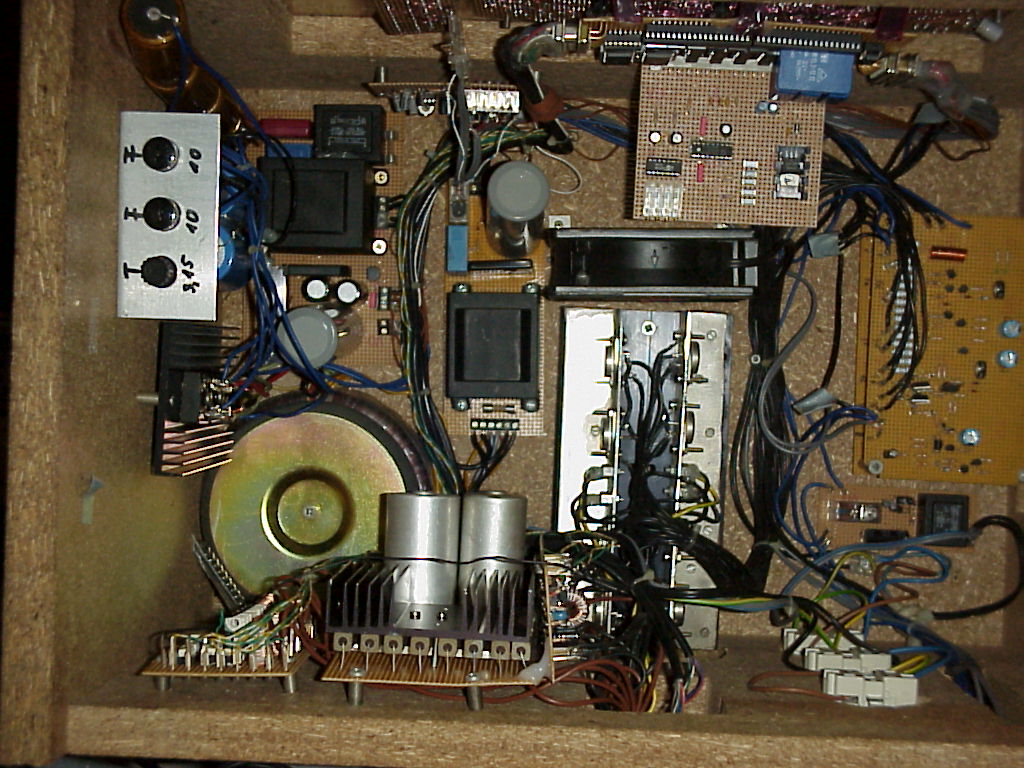

Und das Innenleben...

Autor: Holger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
aUCH SON fALL FÜR DEN ic-dOK:
loew caps; für HOLLE 100 uF
10uF 10pf --VCC ok ---PG-ISP (100%) 244-TTL
oder wenn ne lange kable den nimmse
-------------------------------------------------------
Motorola Industrie v.1988
soll man immer inne Jacke haben.
Dont burn it ---100E---
In india is Bangalore Tiger druff
Red-Tiger Holle--- 22,florr Paramatta --Roaaaad
Piguine English is not Enlish....
Tell Tax Mann stop oh hit him.


Bus-stopp --

(MC74F244N)
XAF9448
-------------------------------------------------------

MEGA go INDIA i smoke it yeh

jup harley full-mde go juppi gooo

Gruss Holg.

Autor: Holger (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Bild: sorry

Autor: Michael H* (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
was laberst du eigentlich für einen scheiß?

Autor: Mario Richter (mario001) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Holger: Egal, was du nimmst - nimm weniger.

Autor: Geklauter Gast :-D (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eindeutig irgendwelche bunten Pillen. Nicht mal ein gutes Bild kann er
in dem Zustand machen. Alles ganz verwackelt vom Zittern.

Autor: Holger (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Bit-Schmiede. Die Cam is so mini.

Autor: Michael H* (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Bildformate-Fan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael H* (-holli-) wrote:

> Bildformate

Du wolltest was über JPEG erfahren?

Kein Problem, steht alles hier:

http://de.wikipedia.org/wiki/JPEG

Autor: Düse (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich bin noch am üben. Das einstellen der Cam ist umständlich, son mini
Teil.
-----------------------------------------


-----------------------------------------
2 Kg Eisen drunter, da kippelt nix mehr.

Gruss Düse.

Autor: Düse (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Wir basteln noch an som Manipulator aus dem AKW.
--------------------------------------------------------------------

Hier wird nur noch die grob gefegt, gesaugt.
Prozi. steckt in der Heizung ???
--------------------------------------------------------------------

--------------------------------------------------------------------


   Ez8 Encore mit Temp-Sensor on Chip.
      *****

--------------------------------------.


Gruss
Holgi. Düse & the HOME_WREKER's .

Autor: Sachich Nich (dude) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was fuer Drogen nimmst du? Vielleicht sollte ich mir davon auch was
besorgen. Nein. Streich das Vielleict.

Autor: Düse (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Der Chan is noch 100 mal besser.
Das ist Ikebana im Winter.

Autor: iiidiot (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lern löten, photographiern, schreiben, Grundlagen zwischenmenschlicher
Kommunikation,....

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und vor allem: Hör auf dieses komische Zeug zu schlucken. Das kostet
einerseits viel Geld und ist andererseits nicht nur illegal, sondern
auch gesundheitsgefährdend.

Autor: Marcus B. (atversatile)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Da Superflux-LED's so nicht ins Steckbrett passen wollen, habe ich da
was zusammengebraten, das ein adapter ist.

Autor: H. Protheus (protheus)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Wenn der Platz knapp wird, dann hilft die Stapelbauweise: 3 Stockwerke
für W-Lan gesteuerten Antrieb.

Allen ein gutes neues Jahr!

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
