Ich suche eine Software mit der ich meine Hackgutheizanlage von
Sommerauer-
Lindner SL-30 auf einen PC Fernsteuern kann.
Die SL Steuerung hat aber nur einen CAN-BUS und keinen Seriellen und
keinen USB Anschluss.
Dazu brauche ich möglicherweise einen USB-CAN Konverter.
Hat vielleicht jemand auch so eine Heizung oder kann mir einer
weiterhelfen.
Danke scha_j

: Verschoben durch Moderator
von Tubie (Gast)


Lesenswert?

Selbst wenn Du einen USB / CAN Adapter hättest...

Die Software für den PC benötigt du ja auch noch. Woher soll der PC
wissen, was er senden/empfangen soll? Die meisten Hersteller bieten
hierzu spezielle Software Pakete für den Service-Techniker an.

Gruß,
Tubie

von scha_j (Gast)


Lesenswert?

Eine PC-Software habe ich schon,die geht aber nur Seriel.
Jetzt brauche ich noch einen USB-CAN Konverter,der das Signal
verarbeiten
kann.
Bitte um Hilfe

Danke
scha_j

von Alexander S. (esko) Benutzerseite


Lesenswert?

> Eine PC-Software habe ich schon,die geht aber nur Seriel.
> Jetzt brauche ich noch einen USB-CAN Konverter,
Dann brauchst du doch einen CAN -> seriell Konverter!

Normalerweise wird die Software zusammen mit der Hardware verkauft.
Gibts die nicht bei Lindner?

von scha_j (Gast)


Lesenswert?

Bei Lindner&Sommerauer kostet das Schnittstellenmodul ohne Mwst.662,00.
Der Preis ist mir zu hoch,vieleicht kann man was gleichwertiges
günstiger
bekommen.(oder bauen)

Danke
scha_j

von Tubie (Gast)


Lesenswert?

... und was hat die Software selbst gekostet? Wer hat sie dir ohne
Hardware verkauft? Normal ist die Hardware günstiger als die Software
bzw. wird im kompletten Kit verkauft.

Gruß,
Tubie

von kasi (Gast)


Lesenswert?

Ihr braucht das Schnittstellenmodul mit einem 65k Modem die Softweare
und, eine eigene Telefonnummer für die Anlage ohne dies geht es nicht.
jeder regionale Vertriebspartner sollte in der lage sein dieses zu
liefern die Installation ist einfach!
Des weiteren ist es möglich bis zu 100meter bus Leitung(6adern) zu legen
und ein zweit Bedienfeld zu installieren.
mfg ein Service Monteur

von Ralf (Gast)


Lesenswert?

Vermutlich meinst Du ein 56k Modem. Wie auch immer - leider absolute
Steinzeittechnik in Zeiten von WLAN, VDSL und UMTS. Die Hersteller
kapieren einfach nicht, dass eine Kundengeneration heranwächst die sich
kein gammliges 56k 08/15 Modem für 250 Euro andrehen laesst (war so
tatsächlich in der 2008er  Preisliste eines bekannten Kesselherstellers
drin).

von scha_j (Gast)


Lesenswert?

Das Modem ist auch noch in der Sommerauer&Lindner Preisliste.
(ELSA Fun um € 237,-Preis ohne Mwst )

(Modem-Schnittstellenmodul € 662,-Preis ohne Mwst)

Das sind sehr gute Preise. ???????????

von Ralf (Gast)


Lesenswert?

Hallo,

bist Du in der Sache inzwischen weitergekommen?

Würde mich über einen Kontakt zwecks Erfahrungsaustausch freuen:
rbugar ädd gmx.de

VG
Ralf

von scha_j (Gast)


Lesenswert?

Hallo

Leiter bin ich nicht weitergekommen

von Ralf (Gast)


Lesenswert?

Hallo,

schade. Wenn bei mir alles so weit läuft werde ich mich damit auf jeden
Fall auch beschäftigen. Irgendwie muss das ja zu schaffen sein. Schau mr
mal...

von schall und rauch (Gast)


Lesenswert?

warum wollt ihr denn unbedigt alles von der ferne steuer ein aeinfacher
arlarmm tuts doch auch der dann nur etwar 120e kostet und ihr bekommt
dann eine sms auf euer handy wenn es zu einer störung kommt! allerdings
30 minuten nach der störung!

von Markus O. (mober)


Lesenswert?

Hallo zusammen,

ist mittlerweile jemand mit dem Auslesen einer S/L-Hackgutanlage
vorangekommen?
Ich selbst besitze seit 4 Jahren eine SL49T und möchte mich in nächster
Zeit mit dem Thema beschäftigen!
Leider habe ich bei meinen Anfragen bei S/L bzw. beim
Steuerungshersteller bisher auf Granit gebissen...

Gruß
Markus

von Martin (Gast)


Lesenswert?

Hallo,

auch ich suche für unseren SL80 einge Möglichkeit diesen über einen PC
zu steuern. Am einfachsten wäre doch ein CAN/LAN Interface. Ich habe bei
unserem Installateur nachgefragt, habe bis jetzt aber keine Antwort
bekommen. Er meinte aber, dass es schon möglich ist, weil er selbst so
ein System hat.

Gruß
Martin

von Markus O. (mober)


Lesenswert?

Hallo zusammen,

das größte Problem bei der Sache ist jedoch nicht wie man die Daten in
den PC bekommt, sondern wie die Daten zu interpretieren sind! Sprich:
Man benötigt die CAN-Datenbasis, um den einzelnen Botschaften am CAN
auch Inhalte zuordnen zu können.
Ich habe diesbezüglich schon mal bei S/L bzw. beim Hersteller der el.
Steuerung angefragt aber natürlich leider keine Infos bekommen!

Evtl. hat ja schon mal jemand in diese Richtung geforscht...

Gruß
Markus

von Johannes Fischer (Gast)


Lesenswert?

Hallo,

ich wollte mal rausfinden, ob es für meinen Brenner SL 30 ein
Softwareupdate gibt. Ich bin nicht recht damit zufrieden, daß die
Drehzahl des Lüfters nur zwischen der max und der min Einstellung hin-
und herspringt anstatt die Drehzahl der Kesseltemperatur anzupassen.
Software Version LWL 010502.3

Kann mir jemand weiterhelfen?

Gruß
Johannes

von Ralf (Gast)


Lesenswert?

Welchen Lüfter meinst Du? V1 oder V2?
V2 erhöht die Drehzahl ja nur wenn die die Werte der Lambdasonde
steigen, wenn also zu viel Material im Brennraum ist.

Ist inzwischen eigentlich jemand mit der CAN Bus Steuerung
weitergekommen?

von Herbert (Gast)


Lesenswert?

Habe eine 30kw Anlage mit Fernsteuerung per PC/Laptop.
Das Modem der Heizung ist an einer Nebenstelle der Telefonanlage
angeschlossen.
Mit der Software SL-Bedienpult ist die Anlage komplett mit allen
Parametern bedienbar. Ebenso wird bei einer Störung automatisch ein
Anruf an eine programmierte Telefonnummer (zwei möglich) getätig.
Weiters kann man alle gespeicherten Parameter ausdrucken, den
Fehlerspeicher auslesen.

von H-P (Gast)


Lesenswert?

Wegen der Fernwartung:
Mittlerweile gibt es ein Internet-Schnittstellenmodul, das man einfach
in ein LAN hängen und vom PC darauf zugreifen kann.

Das Programm läuft im Browser. Also ist keine Installation notwendig.

Einfach mal einen Vertriebspartner kontaktieren!

von Martin M. (mageb)


Lesenswert?

Hallo,

wie heißt denn das Teil und was kostet es so circa?

Hat sich noch keine mit an den CAN-Bus gehangen und gelauscht was da
verschickt wird? So ein Webinterface für die Heizung wäre ganz nett,
aber 500 Euro will ich dafür nicht ausgeben.

Wenn man die PC-Software für die serielle Schnittstelle hat könnte man
ja mit einem günstigen CAN-RS232 Adapter kommunizieren und die
kommunikation beobachten. Die Datenpakete sind bestimmt nicht
verschlüsselt.

Gruß, Martin

von Pechvogel (Gast)


Lesenswert?

Ich habe seit August 2012 einen Hackschnitzelofen von Lindener
Sommerauer. Die Heizungssteuerung hat mich bis jetzt noch nicht
beeindruckt. Vielleicht hänge ich eine Steuerung von der Technischen
Alternative (UVR1611) mit CAN Monitor dran. Ich habe auch ein SSM
(InternetSchnittStellenModul mitgekauft. Bisher hat sich das Modul nach
längstens 24 Stunden in Betrieb aufgehängt und es muss immer die Bus und
Internetleitung ab und wieder angesteckt werden. Die Entwicklerfirme
verweist meistens auf die Firma Lindenr Sommerauer. Die zustäntigen
Gebietstechniker von Lindner Sommerauer haben nicht das dafür nötige
Fachwissen. Habe auch schon mehrere Netzwerktechniker damit beauftragt.
Ist aber keiner damit zu recht gekommen. Somit werde ich dieses SSM
Gerät wieder zurück geben. Die Kosten für dieses SSM Gerät von ca. 500
Euro bekomme nach Auskunft der Firma bei welcher ich diese Anlage
gekauft habe refundiert. Somit kann ich mir schon fast eine UVR1611 samt
CAN Monitor kaufen. Die Zeit in der ich sonst noch an diesem SSM Modul
verbringe bis es funktioniert kann ich schon in das programmieren der
UVR1611 verwenden. Bei dieser sind schon sehr viele fertige Module für
die Programierung  kostenfrei vorhanden.

von Jens (Gast)


Lesenswert?

Hallo,

habt ihr schon eine kostengünstige Lösung gefunden?

Ich möchte eine SLP15 installieren und dann auch gleich vom Wohnzimmer
darauf zu greifen können.

von Jens (Gast)


Lesenswert?

Hallo,

hast Du das Projekt abschleissen können?

Ich habe eien SLP15 (Pelletheizung) von SL und möchte damit auch gerne
von Rechner zugreifen.

Danke

von Pechvogel (Gast)


Lesenswert?

Hallo,

So jetzt habe ich es geschafft, die Firma Lindner Sommerauer ist mir
entgegen gekommen und hat eines der ersten Toutch-Steuerungen für meinen
Hackgutofen geliefert und entsprechend eingestellt.

Obwohl es noch keine Betriebsanleitung dafür gibt bin ich damit voll
zufrieden.

Kann somit auf meinen Hackgutofen über das Handy und über jeden PC
zugreifen und sämtliche Daten abfragen und auch je nach Zugang -
Benutzer - Monteur - Techniker - Admin die Parameter online verstellen.

Bisher hatte ich keine Probleme - kannst ja eh alles online einstellen
und notfalls können die von Lindner Sommerauer darauf zugreifen und die
entsprechenden Einstellungen vornehmen.

Bin zufrieden damit!

von Gassner Manuel (Gast)


Lesenswert?

Hallo! Ich habe eine SL 25 Anlage und habe mir die Software auch
gekauft+Datenkabel!
Jedoch auch das Problem mit RS232 gehabt, daraufhin habe ich mir einen
Adapter von Conrad besorgt und via USB Kabel auf den Computer!
Fernwartungen bzw. Ferzugriff sind auch möglich und zwar mit dem
Programm Teamviewer das man gratis bekommt!
Das einzige Problem ist der Stecker vom RS232 da passt die Verkabelung
nicht 3 Kabel müssen umgelötet werden!
Aber das alles kostet ca. 50 Euro mit 20m USB Kabel, also sicher
billiger als irgendein Modem bzw. Touchscreen!

von ertght (Gast)


Lesenswert?

Touch 7"!!!

von Brem Matthias (Gast)


Lesenswert?

Hallo ,
könnten Sie mir erklären was ich dazu benötige für die Fernwartung über
Laptop. Habe ein Problem und zwar: ich habe ein Touch-Screen Bedienfeld
und einen Laptop aber bringe absolut keine Verbindung zu stande. Habe
mich auch schon am SL-Server angemeldet und der bringt immer die Meldung
``Kein Zugriff auf Kessel``. Brauch Ich irgendwelche Betriebsteile mehr?
oder was ist das Problem??

mfg
danke

von est (Gast)


Lesenswert?

Was hast Du für eine Anlage?
Grundsätzlich sollte die Anbindung kein Problem sein:
* SL-Server aktivieren
* IP Adresse des SL-Servers steuerung.sl-heizung.at mit Port 5890
  Spätestens jetzt sollte der Status auf Verbindung o.k. wechseln.
* und Benutzerfreigabe nicht vergessen

Wenn Du Dich dann mit dem frei gegebenen Benutzer unter
steuerung.sl-heizung.at anmeldest sollte das eigentlich funktionieren.

von Pechvogel (Gast)


Lesenswert?

Wollte die Software von  meiner Toutch-Steuerung von meinem Hackgutofen
auf den letzten Stand bringen. Es wird ja alles weiterentwickelt und
verbessert, so glaubte ich jedenfalls. So habe ich den Stand von
Lindner-Sommerauer bei einer Fachmesse aufgesucht und mir die Neuerungen
zeigen und erklären lassen.
Doch leider wurde ich sehr enttäuscht welche Rückschritte die neue
Software mit sich bringt.
Es läuft jetzt alles über steuerung.sl-heizung.at. Das ist ein Vorteil,
denn da brauchst keinen VPN Zugang.
Sonst kannst aber mit der neuen Software nur die Parameter und teilweise
die Einstellungen online abfragen.
Zugreifen kannst – so wurde mir erklärt – beim Verstellen der
Raumtemperatur, ein und ausschalten der Heizkreise und noch ein paar
sonstigen Kleinigkeiten.
Bei der Software welche bei der Toutch-Steuerung von meinem Ofen
installiert war kann ich jede Einstellung verändern und mit jedem
Antriebsmotor auch in die Gegenrichtung fahren.
Das ist beim Zellenrad sehr praktisch, denn wenn sich ein etwas größeres
Hackgutstück im Zellenrad verklemmt hat kann ich durch ein Vor- und
Rückwärtslaufen des Antriebsmotors vom Zellenrad wieder zum Laufen
bringen. Als Sicherheit habe ich jetzt eine IP Kamera im Heizraum
montiert, damit ich mit einem Antriebsmotor anfahre wenn gerade eine
Person an der Heizanlage herummoniert oder sonst damit eine Person in
Gefahr bringen würde.

Bei einem Fehler der Heizanlage bekomme ich ein E-Mail und ich kann
Problemlos mit dem Handy oder vom PC in der Firma auf die Anlage
zugreifen.

von M. H. (hoada)


Lesenswert?

Hallo allerseits,
ich habe ebenfalls eine Touch Steuerung von SL und habe vor eine VNC
Verbindung aufzubauen, was scheinbar mit der "neuen Software" nicht mehr
funktioniert, also alles über den SL-Server. Vor der "neuen Software"
für das Touch, ist VNC noch verwendet worden, wir haben leider die neue
Version. Wie habt ihr die Fernverbindung gelöst?

von pechvogel (Gast)


Lesenswert?

Hallo,

Bei meiner Steuerung hat der Servicetechniker auch auf die die neue
Software ein Update vorgenommen und ich bin dann auch nur noch über die
Homepage von Lindner und Sommerauer auf die Heizanlage gekommen und
nicht mehr über VNC.

Habe aber die vorige Version vorher abgespeichert und so habe ich selbst
wieder die vorige Version auf die Steuerung eingespielt. Jetzt habe ich
wohl keinen Zugriff über die Homepage von Lindner und Sommerauer dafür
aber wieder über VNC und kann aber dafür wieder sämtliche Einstellungen
am Heizungsofen wie bisher gewohnt durchführen.

von M.hoada (Gast)


Lesenswert?

Hallo, pechvogel.

Sind die Einstellungen gleich mit der vorherigen Verison(mit VNC)?
Ich bräuchte die vorherige Version, ich habe nur die neue Version mit
dem Touch bekommen. Bitte um Mailkontakt (fischma@gmx.net), hätte auch
noch sehr hilfreiche Informationen zum Touch.

von Mandi (Gast)


Lesenswert?

Hallo Pechvogel.
Mir geht es seit ein paar Tagen so wie M.hoada.
Hab seit einer Woche auf das Touch Display umgestellt.
Eben auch mit dem Gedanken, aus der Ferne wenn nötig, auf
die Heizung Zugriff zu haben. Leider hat der Techniker
die Neue Software aufgespielt. Jetzt bin ich natürlich voll
vor dem Kopf gestoßen. Und da er sagt, dass er nur diese Software
aufspielt, ist dies eine Blöde Sache.
Deshalb an dich die Frage, ob es möglich wäre die ältere Software
Irgendwie zu bekommen.
 Bitte um Mailkontakt (msuppick@gmx.at
Vielen Dank.

von Mandi (Gast)


Lesenswert?

Hallo  M.hoada
Hast du eventuell auch für mich Informationen über das Touch?
Wäre über jede Info sehr Dankbar.
Danke im voraus.

von Jürgen B. (ben045)


Lesenswert?

Ich weiß der Link ist Alt.

Gibt es Aktuell die Möglichkeit über VNC zuzugreifen.
Oder kann man die Alte Firmware haben kann wo es noch funktioniert hat.


Danke

von Matthias (matthias123)


Lesenswert?

Moin,
da Threads rund um die Sommerauer Anlagen im Netz recht rar gesäht sind,
grabe ich diesen alten Threat noch mal aus.

Hat jemand auf dem Gebiet USB/CAN weitergemacht? Oder hat jemand einen
anderen Weg gefunden die Anlage automatisiert von Außen zu steuern?

Ich habe einen neuen SL49T Hackgutkessel mit aktueller Steuerung
bekommen. Vorher hatten wir einen SL40T von 2007. Der wurde nun ersetzt.

Mein Ziel ist es die Anlage zu starten wenn sich die Temperatur des
Pufferspeichers Richtung untere Grenze bewegt und PV Energie zur
Verfügung steht. Wann genügend PV Energie zur Verfügung steht, habe ich
durch den SMA Homemanager und die Software "Smart Appliance Enabler" im
Griff.
Im Idealfall müsste ich die Temperaturen vom Puffer auslesen können und
dann die Anlage per BUS starten können.

Jemand eine Idee?

Vg Matthias

von Johann (hhonline)


Lesenswert?

Bin ebenfalls auf der Suche nach Wissenden betreffend Sommeraus&Lindner
CAN Bus Ankopplung.
Der Grund:
Meine SL P15 (Baujahr 2001) macht Probleme. Und zwar stürzt der µC in
der externen Box, die für Temperaturmessungen und Ausgänge zuständig
ist, zeitweise ab. Mit dem Ergebnis, dass die Ausgänge in einen
undefinierten Zustand gesetzt werden. Wenn man das Bus-Kabel (auch für
Versorgung) kurz absteckt, dann läuft das Ding wieder.
Ich hatte die Varistoren in Verdacht. Einer ist schon abgebrannt, ein
anderer war leicht bräunlich. 3 Stk. getauscht - Problem noch immer da.
Ich möchte daher die 4 Stk. 230V Ausgänge über einen raspberry + Relais
steuern, um Elektronik und 230V-Kreis klar zu trennen. Dazu brauche ich
aber Info's zum CAN Bus.
* Steckerbelegung RJ12 ??
* Bitrate
* Protokoll ??

Habe leider kein Oszilloskop. Mit Messgerät gefunden:
* Stecker (1,2) = GND
* Stecker (5,6) = +12V
* CAN_H ??
* CAN_L ??

Bin für jede Unterstützung dankbar.

Johann

von Alfred (alfredeneumann)


Lesenswert?

Servus Johann,

was für ein Zufall, dass Du erst vor ein paar Tagen geschrieben hast,
bei dem alten Thread...

Für CAN-H, CAN-L bleiben ja dann nur noch die Kontakte 3 und 4, oder?
Ich konnte leider keine Daten empfangen, auf keiner (herkömmlichen)
Baudrate, bei keiner Polung... habe leider auch kein Oszi...

Sollte eine Kommunikation zustande kommen fehlt ja immer noch die
Interpretation / Protokoll (eigenes, CANopen, ...?)

Bist Du hier weitergekommen?

Grüße,
Alfred

von Johann (hhonline)


Angehängte Dateien:

Lesenswert?

Hallo Alfred E. Neumann,
Dich gibt's wirklich?

1) Kleiner Rückschlag. Ich vermute es handelt sich um einen LowSpeed CAN
https://documentation.help/NI-CAN/Low-Speed_CAN_Pinout_Cable.html
Unterscheidet sich nicht nur in der Geschwindigkeit, und in den Pegeln,
sondern auch in den Abschlusswiderständen. Hier hat jedes Gerät 2
Widerstände im Unterschied zu HighSpeed wo jeweils am Ende 120 Ohm
montiert werden.
(habe versucht auf der Platine die Leiterbahnen zu verfolgt - dürfte
wirklich so sein)

==> mein CAN<->USB Adapter passt hier nicht.

2) Der Hersteller der Platine, und der ganzen Regelung, wurde im Februar
verkauft.
https://www.holzkurier.com/energie/2023/02/schmid-uebernimmt-soft--und-hardwareunternehmen.html

3) Jetzt Suche nach LowSpeed CAN - USB Adapter.

Beilage: report vom wireshark
Fortsetzung folgt.

LG Johann

von Alfred (alfredeneumann)


Lesenswert?

Servus Johann,

ja, mich gibts wirklich! :-) Weil ich bei solchen Themen immer ganz MAD
werde...

Low Speed CAN - da werde ich dann so schnell auch nicht weiterkommen,
die Baudrate (125kBaud!?) wäre ja kein Problem, aber die Pegel!
Ich bin da nicht so fit, könnte man sich evtl. einen Pegelwandler
vorstellen (z.B. mit einem OpAmp pro Leitung), der die Spannungen
anpasst, so dass das normale Interface auch damit klar kommt?

CAN-H = CAN-H_LS*0,3+2,5V und CAN-L = CAN-L_LS*0,3-1,0V

z.B.
[https://www.mikrocontroller.net/articles/Operationsverst%C3%A4rker-Grundschaltungen#Nichtinvertierender_Verst%C3%A4rker_mit_Offset]

Oder gibts sowas zu kaufen?


https://www.holzkurier.com/energie/2023/02/schmid-uebernimmt-soft--und-hardwareunternehmen.html
:
_Zukünftig würden sämtliche Dienstleistungen, Produkt- und
Ersatzteillieferungen im Zusammenhang mit dieser Übernahme von der
Schmid-Niederlassung in Wolfurt ausgeführt, heißt es._

Vlt. geben Die ja trotzdem noch Infos raus?

Leider habe ich grad nicht soo viel Zeit für das Thema...

Grüße,
Alfred

von Johann (hhonline)


Angehängte Dateien:

Lesenswert?

Good News aus dem Heizungskeller:

Bin jetzt Besitzer von einem picoscope. Und damit ermittelt:
Bitrate = 69130.

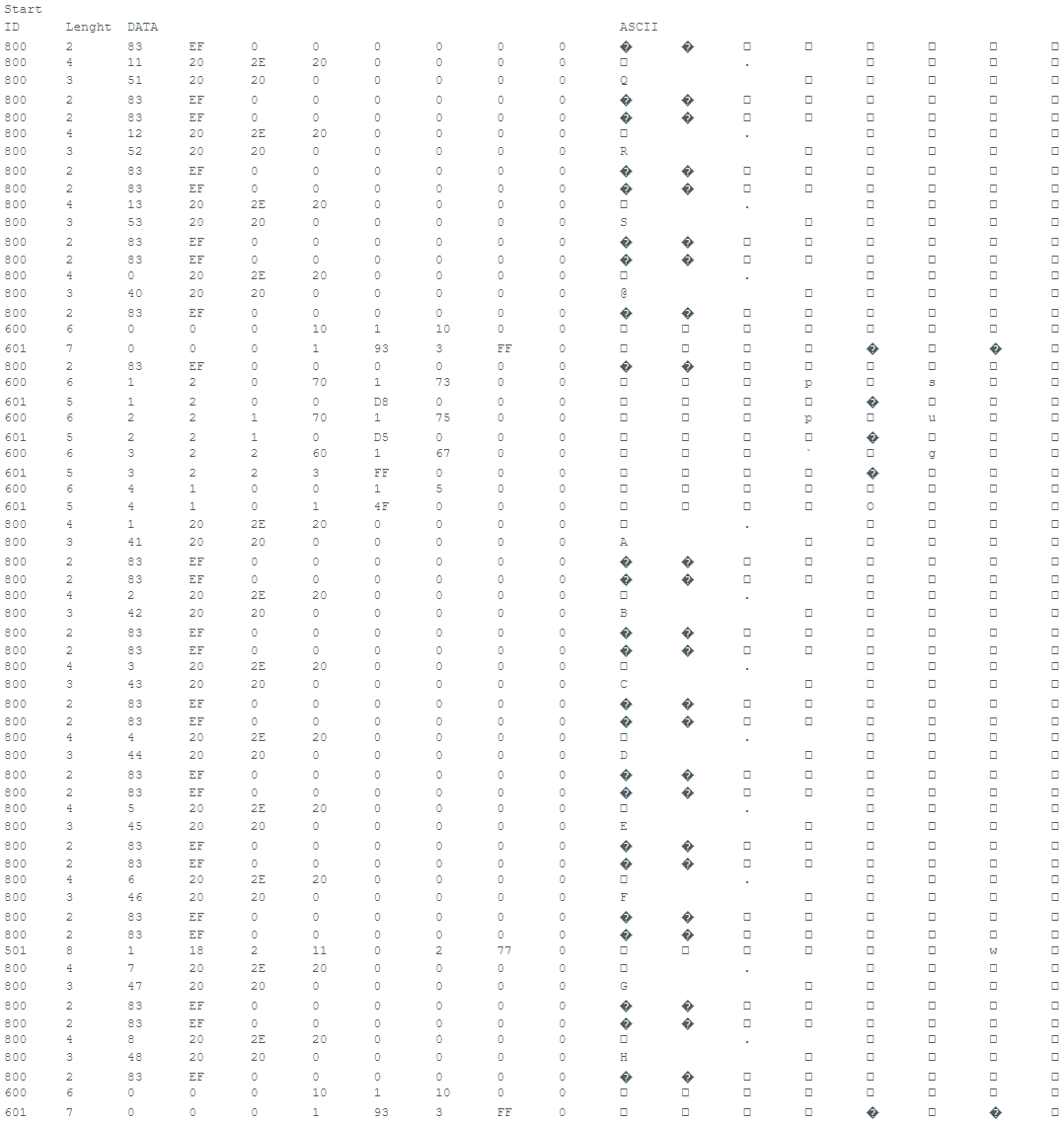

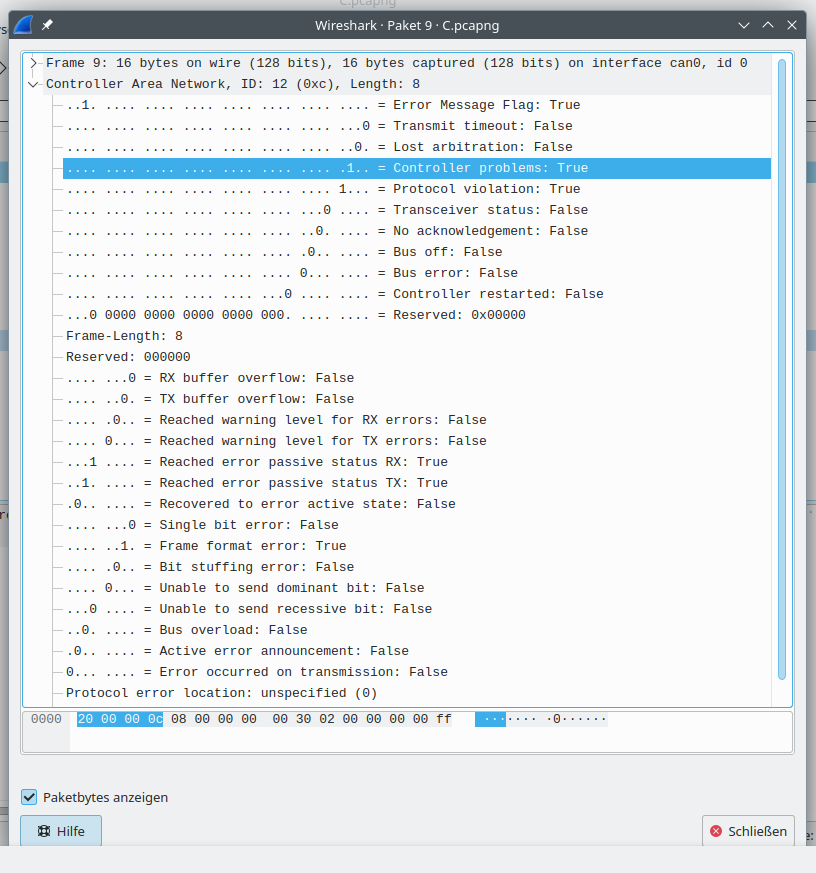

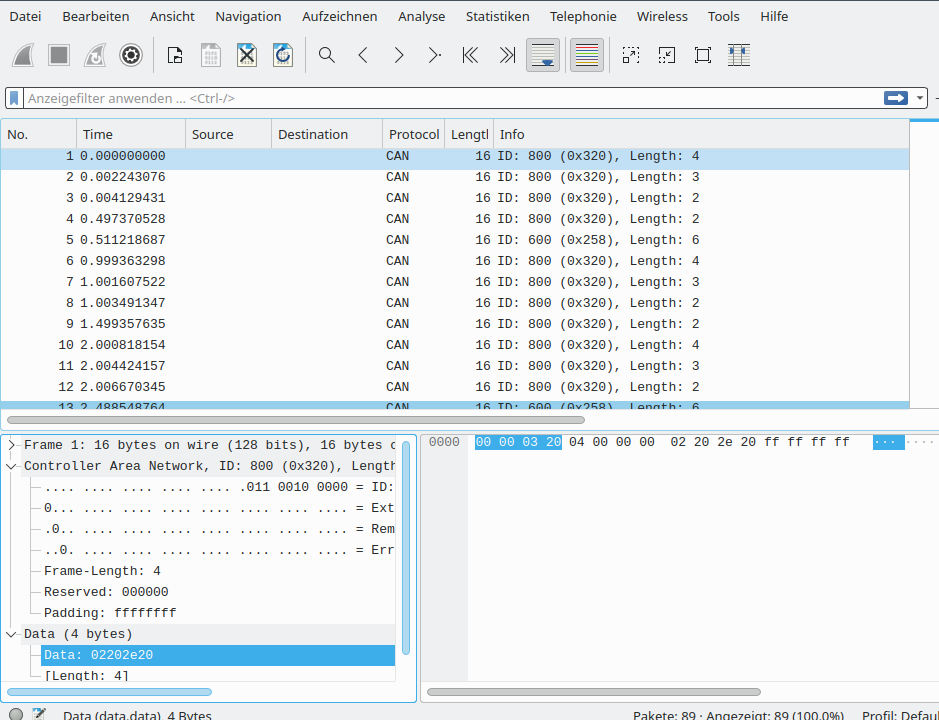

Wireshark kann jetzt auch die Telegramme lesen (Bild). Die
Interpretation wird jetzt noch zur Denksportaufgabe.

Mein CAN<->USB Adapter ist somit OK (er kann low-speed CAN Lesen aber
nicht Schreiben, da die Pegel nicht stimmen). Habe ein 2m Kabel und
wollte 2 Abschlusswiderstände je 1kOhm einbauen. War keine gute Idee.
Geht auch ohne Widerstände (da ich nicht weiß, was bei den anderen 3
Teilnehmern schon verbaut ist).


Beste Grüße / Johann

von Johann (hhonline)


Angehängte Dateien:

Lesenswert?

Projekt abgeschlossen.
* CAN-Bus Protokoll nahezu vollständig identifiziert (Beilage PDF)
* CAN-USB Adapter auf Raspberry PI mit Python: OK
* Verbindung Python Script mit apache2 webserver (PHP-socket): OK

=> damit kann ich die Temperaturen die übertragen werden, auch der Ferne
beobachten. Das reicht im Moment.
Über CAN Kommandos abzusetzen habe ich bisher vermieden (es ist Winter,
und eine Störung wäre jetzt nicht ratsam).
Bin mir auch nicht sicher ob es funktioniert, da die S&L Heizung CAN
LowSpeed (mit einem etwas anderen Spannungspegel) verwendet. Müsste bei
Fernzugriff die Sicherheitsphilosophie überdenken. Im Moment nur
port-forwarding.

von Jürgen B. (ben045)


Lesenswert?

Hallo hoffe mal ich darf, das hier Fragen. Wenn nicht bitte löschen. Ich
verzweifel aktuell mit der Pelletheizung Slp15, die Heizung spinnt seit
3 Wochen rum. Fehler alle paar Tage beim Zünden geht der Putzschieber
auf und bleibt offen stehen, fängt dann mit dem Zündvorgeang an. Was
dann nach ein paar Minuten mit einem Zündfehler endet. Damit die Anlage
wieder normal läuft muss ich die Heizung aus und einschalten, dann geht
es wieder. Motor von Schieber und Relais wurden schon getauscht. Ich hab
schön langsam die Vermutung das sich die Software aufhängt und dann so
einen misst fabriziert. Hab schon Versucht einen älteren/neueren
Software stand zu bekommen. Leider ohne Erfolg und von Sommerauer hört
man nichts und der Heizungsbauer ist komplett überfordert und weiß auch
nicht mehr weiter und will die Steuerung Täuschen. Wollte darum fragen
ob jemand einen alten/aktuellen Software Stand hat oder eine Idee was es
noch haben könnte.

Wenn man noch Daten braucht bitte sagen was.

Danke schon mal.

von Johann (hhonline)


Angehängte Dateien:

Lesenswert?

Ich hatte ein recht ähnliches Problem. Bei mir ist der Controller in der
externen Baugruppe, der die Pumpen steuert, zeitweise ausgefallen.
Der Grund: Gealterte Überspannungsableiter (Varistoren) die Störungen
verursacht haben.
Könnte bei Dir auch die Ursache sein (eine Vermutung).

Details siehe beiliegendes PDF.

LG / Johann

von Jürgen B. (ben045)


Lesenswert?

Super info, werd ich mir anschauen. Kannst mir bitte genauer erklären wo
der sitzt,oder eventuell ein Foto einstellen? Die Bezeichnung von dem
Teil weißt die eventuell noch?
Macht es Sinn gleich alle zu tauschen?

: Bearbeitet durch User
von Jürgen B. (ben045)


Lesenswert?

Jürgen B. schrieb:
> Super info, werd ich mir anschauen. Danke für die Hilfe melde mich wenn
getauscht ob Funktioniert hat.

von Johann (hhonline)


Lesenswert?

zB - oder gleichwertig.
https://www.conrad.at/de/p/tdk-b72220-s0251-k101-b72220-s0251-k101-scheiben-varistor-390-v-1-st-2353737.html?searchType=SearchRedirect

Schick ein Foto von der Platine. Ich zeichne dann ein wo die Varistoren
sind.
* alle tauschen: JA. Wenn der Lötkolben schon warm ist, dann gleich
alle.

von Jürgen B. (ben045)


Angehängte Dateien:

Lesenswert?

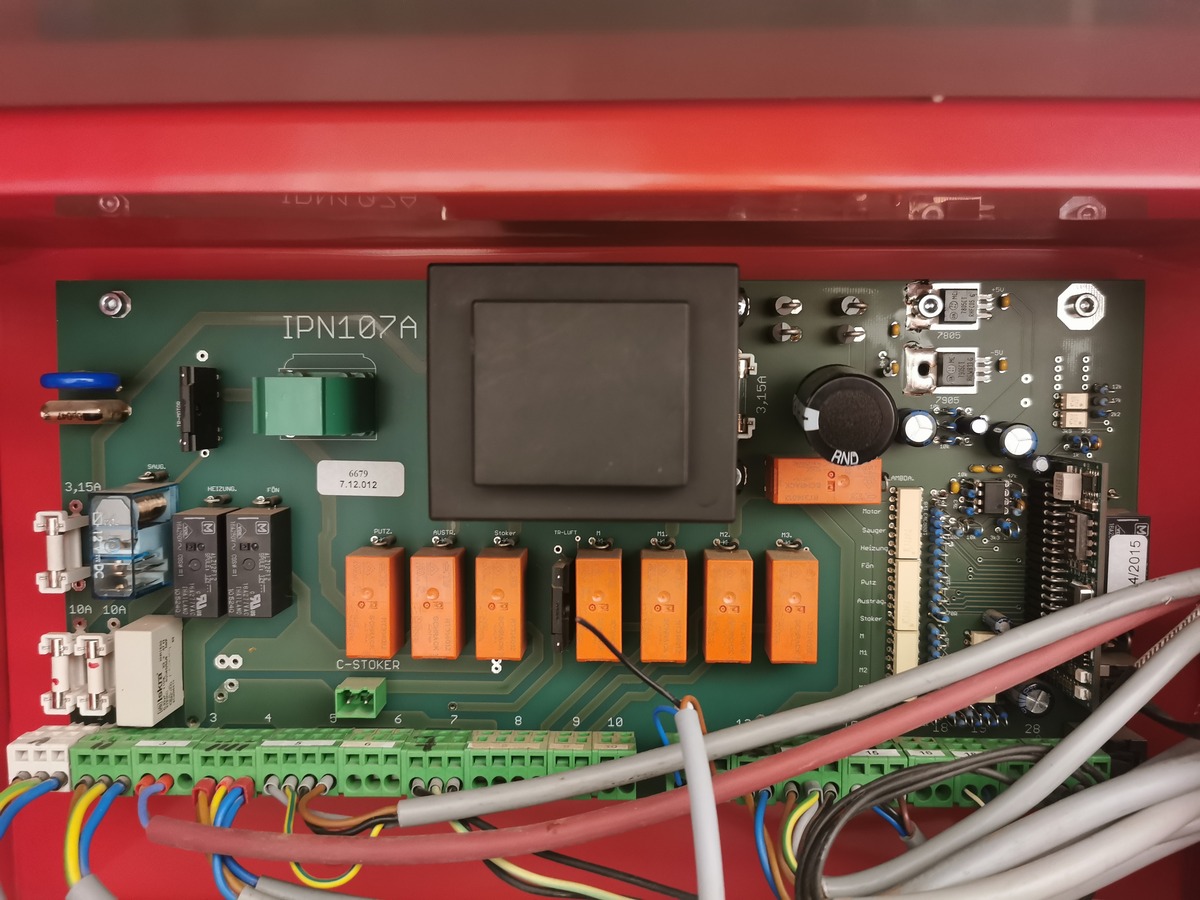

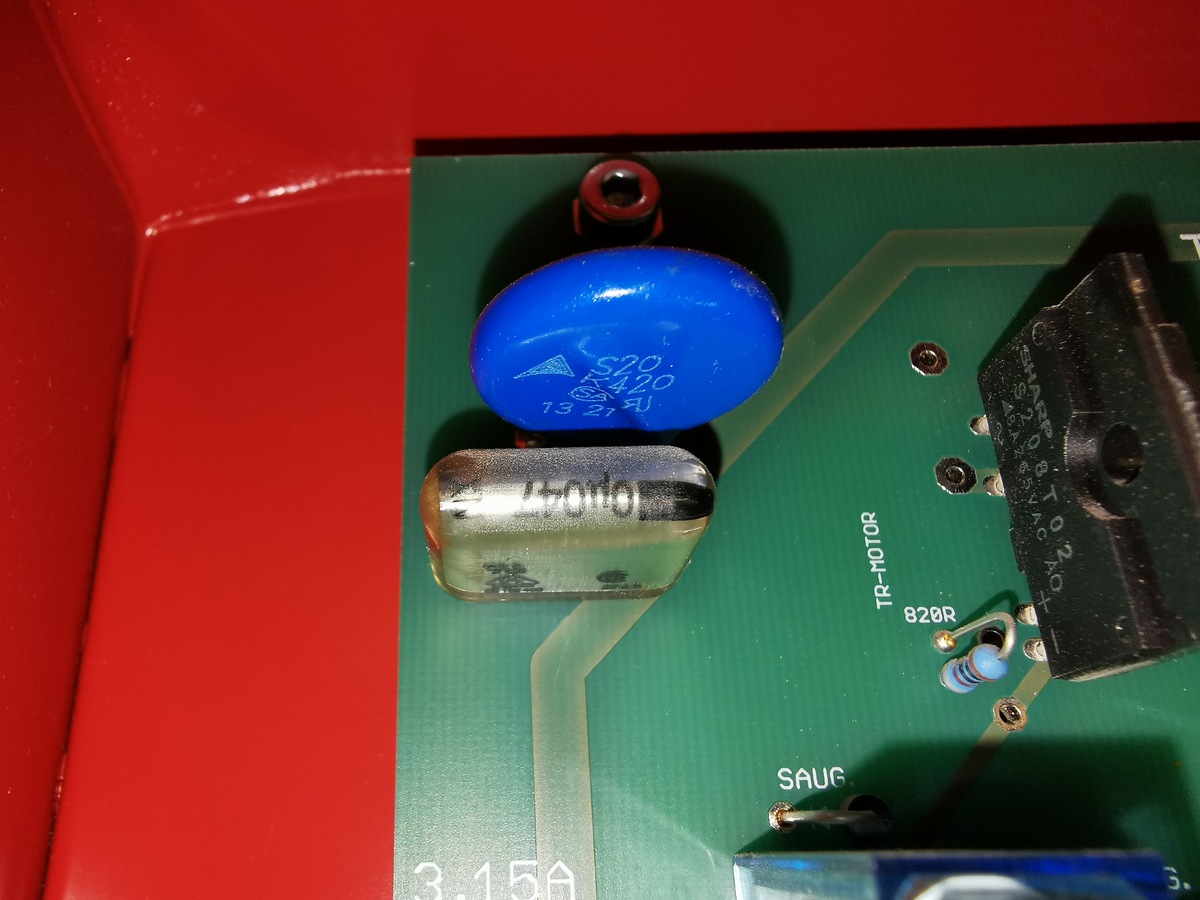

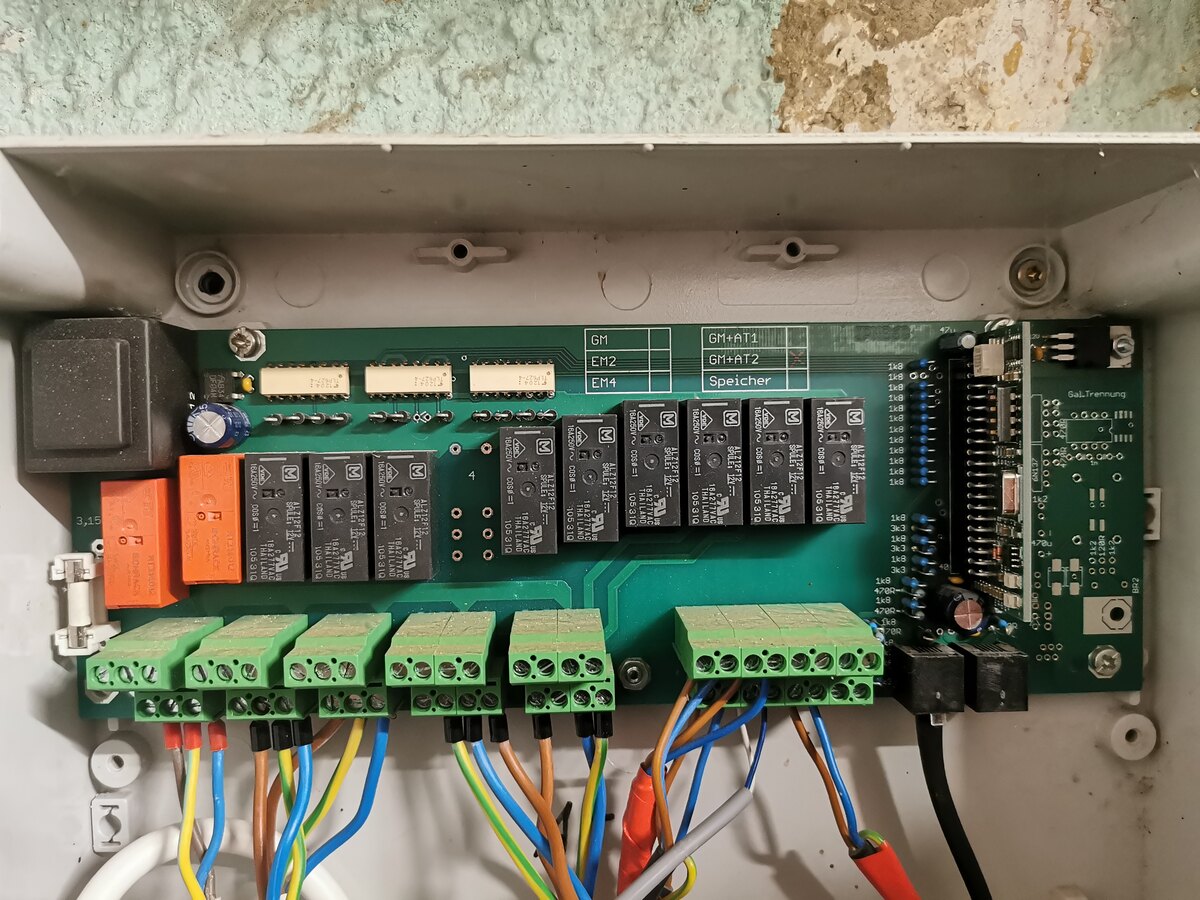

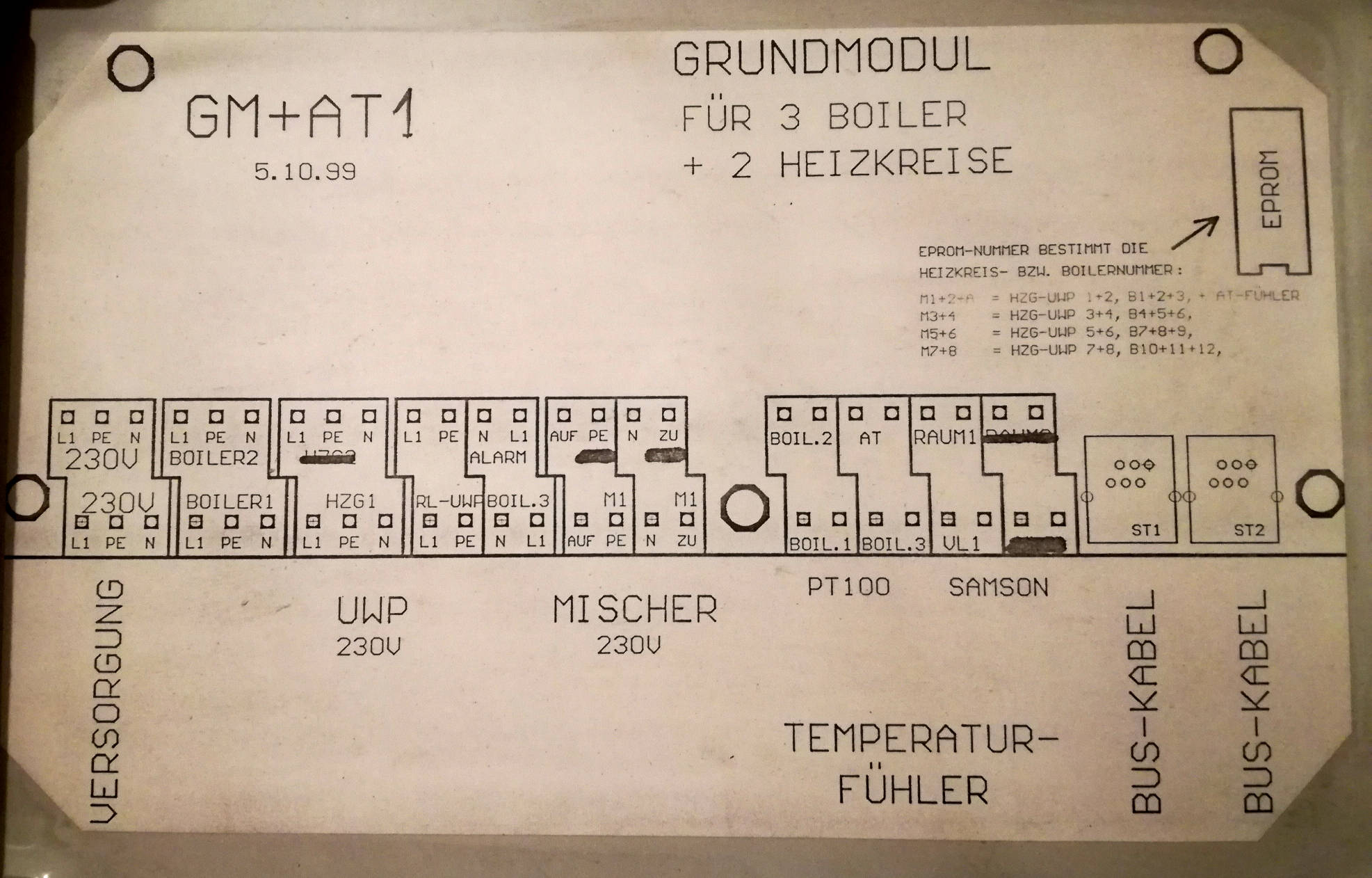

Hi hoffe man kann mit den Fotos was anfangen. Bei der Heizkreise
Steuerung (GM+AT1) find ich jetzt mal keinen. Bei der Ipn107A find ich
genau eine. Kann es noch was anderes auch sein? Hab den Slp15 mit Touch
display.

von Johann (hhonline)


Lesenswert?

Sorry.
Mein Platine aus dem Jahre 2001 sieht komplett anders aus. SL hat das
Design radikal geändert und die sold-state-relais mit Varistoren durch
richtige mechanische Relais ersetzt(orange und schwarze Blöcke).
Die Theorie mit den Varistoren ist damit hinfällig. Weiß leider aktuell
auch keinen Rat, wie man da weiterkommt.

von Jürgen B. (ben045)


Lesenswert?

Okay, schade. Wenn ich wenigstens irgendwie an einen Aktuellen Programm
stand kommen würde. Auf meiner Slp15 läuft ein alter stand und der sehr
zuverlässig. Kann man den irgendwie runterladen oder übertragen?

von Michael K. (miccha)


Angehängte Dateien:

Lesenswert?

Johann schrieb:
> Projekt abgeschlossen.
> * CAN-Bus Protokoll nahezu vollständig identifiziert (Beilage PDF)
> * CAN-USB Adapter auf Raspberry PI mit Python: OK
> * Verbindung Python Script mit apache2 webserver (PHP-socket): OK
>
> => damit kann ich die Temperaturen die übertragen werden, auch der Ferne
> beobachten. Das reicht im Moment.
> Über CAN Kommandos abzusetzen habe ich bisher vermieden (es ist Winter,
> und eine Störung wäre jetzt nicht ratsam).
> Bin mir auch nicht sicher ob es funktioniert, da die S&L Heizung CAN
> LowSpeed (mit einem etwas anderen Spannungspegel) verwendet. Müsste bei
> Fernzugriff die Sicherheitsphilosophie überdenken. Im Moment nur
> port-forwarding.



Hi Johann,

kannst du zu deiner PDF was erklären?
Wie kommst du vom HEX Wert 00 01 00 01 33 auf -13.0°C Aussentemp?

Ich bin an meiner Heizung aktuell auch dran. Bei mir ist die Can
Schnittstelle mit 68500 BPS eingestellt mit Osci gemessen. Die beiden
mittleren Pins sind CAN-H and CAN-Low. Es ist zwar eine Low Speed
Geschwindigkeit, aber der verbaute Transreceiver PCA82C250 ist ein High
Speed Transreceiver, sprich die Spannung im Recessiven Fall ist bei
CAN-H an CAN-L ziemlich bei 2,5V. Man kann also mit einem Standard CAN
Receiver und nem Arduino die Schnittstelle auswerten. Wichtig ist nur
dass ihr das ACK Bit bei eurem Controller ausschaltet, sonst wartet eure
Heizung auf eine Verbindung.

von Johann (hhonline)


Angehängte Dateien:

Lesenswert?

Hallo Michael,

0x33 => -13°C

Ich habe bei unterschiedlichen Temperaturen die HEXwerte und die Anzeige
am Display notiert, und dann linearisiert.
Zu meiner Überraschung wurde von S&L für Boiler-, Außen-, und
Vorlauftemperatur eine unterschiedliche Normierung verwendet!!

Habe kurz in deine Aufzeichnungen reingeschaut:
* Die Uhr der Heizung zeigt: 17.02.24 10:31  - ??korrekt??
* Mein Display hat 2 Zeilen a 20 Zeichen - schaut bei dir offensichtlich
anders aus (wie viele Zeilen?, Spalten?)
* war bei der Aufzeichnung das Display im Ruhemodus? sieht so aus.

Kannst mir ein TXT der Aufzeichnung schicken? Ich kann dann mal
reinschauen.
* Die Anzeige dabei umschalten. So, dass Temperatur vom Boiler, Vorlauf,
Außen am Display zu sehen ist. etwa 2 sec lang.

Beilage: ein Teil meine Auswertungen von dieser Woche

von Michael K. (miccha)


Angehängte Dateien:

Lesenswert?

Hi Johann,

erstmal Danke für deine Antwort!

Nochmal zu den 0x33 => -13 °C

was ist dann 0x00? Vielleicht -64 °C?
dann wäre 0xFF = 191°C? Nutzen die immer nur 1 Byte? Was ist mit der
Komma Stelle?
Ist die Adresse 601 dez die Sensorplatine am Boiler?
Vermutlich ist 800  das Display?
kennst du die Teilnehmer bzw. kennst du die Zuordnung?

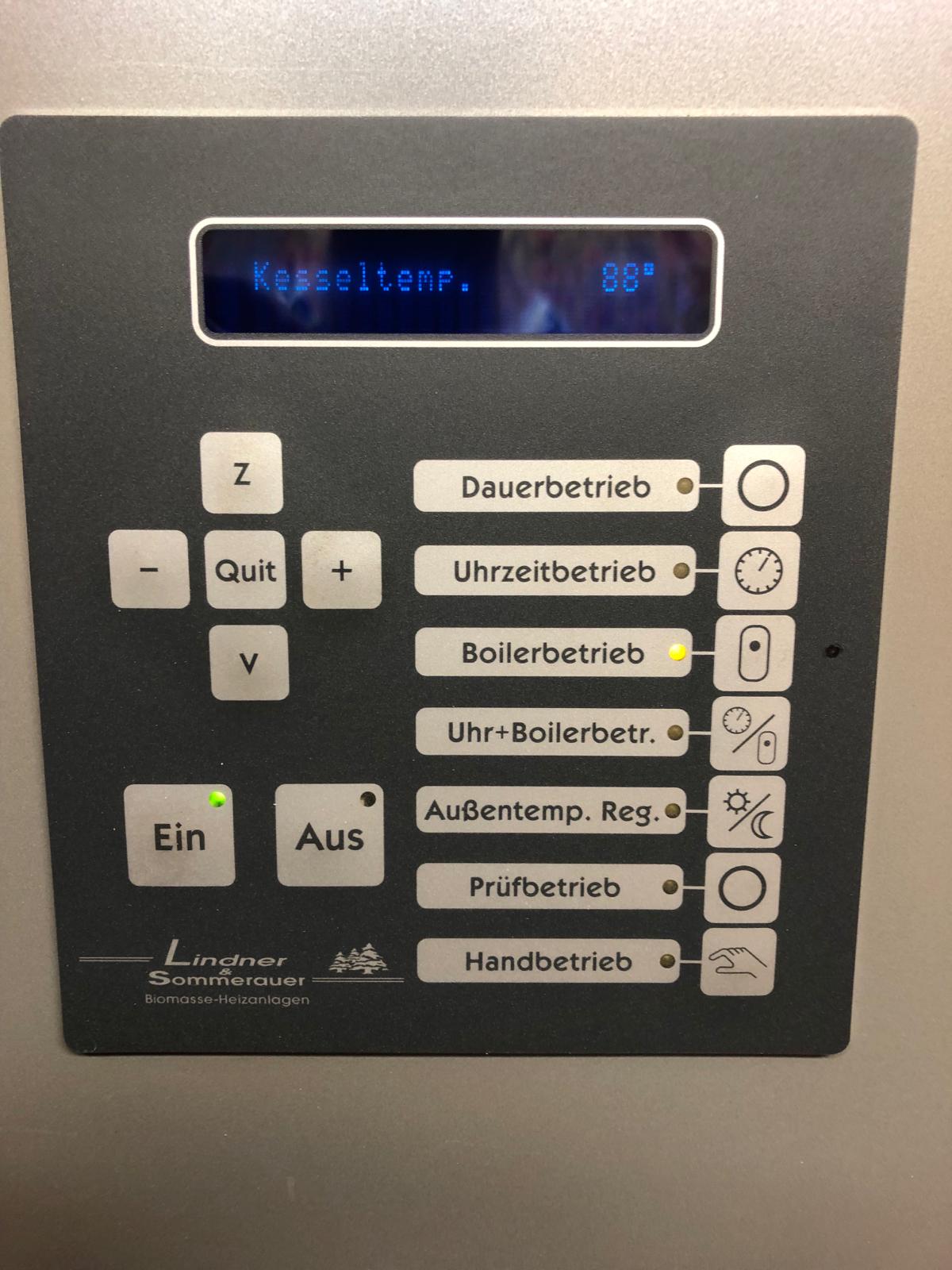

Mein Display hat auch 2 Zeilen mit jeweils 20 Zeichen.
Anbei die eine Log File nur von der 601. Ich habe die Ascii weggelassen,
kommt nichts lesbares bei raus.
Bei der 800er Adresse wird je nachdem wie ich im Menü unterwegs bin
manchmal Klartext sprich Ascii ausgegeben (zb. aktuelle
Kesseltemperatur).

Ergänzung:
Das Display war im Ruhemodus, das ist richtig.
Ich mach heute Abend noch ein paar Aufzeichnungen mit allen Verfügbaren
Daten. Ich werde auch am Display durchs Menü gehen.



Deine Sprünge im Vorlauf finde ich komisch, wie hoft hohlst du Dir die
Werte ab. Villeicht ist das nur so weil die Zeitachse so grob ist?

: Bearbeitet durch User
von Johann (hhonline)


Lesenswert?

Die Aufzeichnungen sind korrekt. Die Temperaturen werden mit nur 1 byte
übertragen und 1 bit = 0.6-1.8°C  (unterschiedlich für Boiler, Außen,
Vorlauf). Daher die grobe Auflösung (siehe unten). Zeitliche Auflösung 1
Minute.

Meine S&L P15 ist aus dem Jahre 2001 - und hat damit eine älter Version
vom Protokoll. Aber grundsätzlich es ist schon einmal ähnlich

Hinweise zur Kommunikation:
* 3 Teilnehmer: Zentrale, Sensor, Bedienpaneel
* ID 501 Zeitstempel jede Minute
* ID 600 Steuerbefehle für Mischer, UWP, Boilerpumpe
* ID 601 Istwerte der Temperaturen - als Antwort auf ID 600
* ID 800 Text und LED an Bedienpaneel
* ID 801 Tastenbefehle vom Paneel

Hier noch mein Linearmodell:   T[°C] = byte * k + d

julia> boilerADC1
name: Boiler1
k   : 1.8571428571428572  ==>  entspricht 1 bit
d   : -339.8571428571429

julia> RaumADC
name:  Raum?
k   : 0.7766990291262136
d   : -78.05825242718447

julia> AussenADC
name: Aussen
k   : 0.6216216216216216
d   : -44.7027027027027

Fortsetzung folgt.

von Michael K. (miccha)


Lesenswert?

Super! Ich bin beeindruckt. Das spart mir auf jedenfall Zeit. Jetzt gilt
es das ganze zu überprüfen, ob das in meiner Firmware auch Gültigkeit
hat. Meine Anlage ist von 2011.
Hast du die Möglichkeit gefunden ohne Dispay- Betätigung die
Kesseltemperatur auszulesen. Vermutlich muss man das Display aktiv
ansteuern, dass man an den Wert kommt.

von Johann (hhonline)


Angehängte Dateien:

Lesenswert?

Nachtrag:
* Die Kesseltemperatur wird nicht übertragen. Sensor geht offensichtlich
direkt auf die Hauptplatine.
* Tipp für Temperaturnormierung: Sensor abklemmen, dann werden die
letzten 2 byte auf 0x03, 0xFF gesetzt (bedeutet Fehler). Dann ev. einen
100 Ohm Widerstand rein - damit hat man eine Referenz für 0°C.
* Bei dir ist offensichtlich #1, #2 und #4 aktiv.
* Ein PDF mit meinen Erkenntnissen zum heutigen Tag.
1
ID   len   #
2
601   7   (0)   0   0   1   9D   3  FF // nicht aktiv
3
601   5   (1)   2   0   0   D1
4
601   5   (2)   2   1   0   C9
5
601   5   (3)   2   2   3   FF      // nicht aktiv
6
601   5   (4)   1   0   1   52

viel Glück / Johann

PS: falls du einen Satz Recorderdaten hast kann ich gern mal
reinschauen.

von Michael K. (miccha)


Angehängte Dateien:

Lesenswert?

Das mit den Tip ist eine gute Idee. Ich werd Das die nächsten Tage mal
prüfen.
Die 3FF kommen vermutlich daher da der AD Wandler vom Controller eine 10
bit Auflösung hat und die externen PTC's über einen Spannungsteiler am
AD Eingang angeschlossen sind. Zieht man den Sensor ab so geht die
Eingangspsannung auf maximum und das wäre 1023 bzw 0x3FF.

Ich habe heute Abend mal den 501 Frame mit dem Zeitstempel angeschaut.
vermutlich kommt der aus der Zentraleinheit. Bei mir wechselt der
Zeitstempel sich mit was anderem ab. Den Zeitstempel hab ich decodiert.
Das andere ist mir noch schleierhaft.
Siehe Anhang. Nicht wundern den Zeitstempel hab ich mit dem Arduino
schon decodiert, das andere ist noch Hex. Hast du ne Idee was das sein
könnte?

: Bearbeitet durch User
von Johann (hhonline)


Angehängte Dateien:

Lesenswert?

Hallo Michael,

Ich denke das 501-Telegramm ist nicht so wichtig, da es nur im 2min Takt
übertragen wird. Keine Idee was da mit Kennung 0x00 übertragen wird
(Beilage)

Andere Frage: Der Hintergrund meines "Forschungsprojektes" sind Abstürze
des Controllers auf der Sensorplatine. Meine Version ist bestückt mit
Solid-State-Relais, die mit Varistoren geschützt sind. Ich vermute ein
EMV Problem - also eine Beeinflussung der 230V Seite auf den Controller.
Ich habe jetzt alle Varistoren getauscht - seither kein Absturz.
Allerdings habe ich jetzt in meinen Aufzeichnung einen "overflow = 03
FF" einer Temperaturmessung gefunden (für wenige Sekunden). Exakt zu dem
Zeitpunkt, an den das Mischventil angesteuert wurde.
Ich werde daher die Solid-State-Relais durch klassische Relais ersetzen
und mit dem Raspi ansteuern. Die Info bekomme ich über ID 600. Damit
habe ich keine 230V~ mehr auf der Sensorplatine.

Hast Erfahrung mit 4x Relais am Raspi??
1
2x Mischer
2
1x Boilerpumpe
3
1x Umwälzpumpe
Es gibt tw. günstige Angebote, aber ich hätte gerne eine sichere Lösung.

LG Johann

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
