Forum: Projekte & Code USB-Stick am Mikrocontroller VNC1L


Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe in die Artikelsammlung einen Beitrag dazu eingestellt.
http://www.mikrocontroller.net/articles/USB-Stick_...

Dort steht auch der vollständige Quelltext zum Download bereit.

Kurze Zusammenfassung:

Eingesetzt wird ein USB-Hostcontroller, Typ VNC1L-1A von Vinculum/FTDI
auf einem VDIP1-Modul. Firmware ist VDAP. Das Testprogramm ist in Ansi-C
geschrieben, getestet einem auf 8051-System, sollte leicht auch auf
andere Mikrocontrollerfamilen protierbar sein.

Kommunikation erfolgt über SPI-Interface, damit behält man sich die
wertvolle µC-UART für andere Anwendungen frei.

Alle Funktionen können bei Bedarf auf einem LC-Display verfolgt werden.

Die Software bietet alle Grundfunktionen, wie elementare SPI
I/O-Routinen, Initialisierungen und das lesen & schreiben von Dateien
auf den USB-Stick.

Sicher gibt es noch Verbesserungsvorschläge, über die ich dankbar wäre.

Autor: K. J. (theborg0815) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi haste ne Bezugsquelle für den Chip ?

bei Reichelt kostet das teil 19eur :P

Ansonsten saubere Arbeit.

Autor: EF (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: SMD-Hasser (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Können die den Controller nicht in DIL anbieten? Dieser SMD-Quatsch ist
einfach nicht mit Lochraster kompatibel...

Autor: Micha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Matthias K.
Wie lange dauert es etwa bis ein Befehl ("VF") ausgeführt wurde?

Da ich hin und wieder mp3-Files mit einer längeren Laufzeit (>45min)
habe, ist es natürlich recht umständlich in 5-Sekunden-Schritten bis zur
38. Minute zu "spulen" - deswegen die Frage.

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Wie lange dauert es etwa bis ein Befehl ("VF") ausgeführt wurde?

VF ist kein Kommando der VDAP-Firmware. Dazu müsste man auf dem VNC1L
erstmal die VMSC Firmware flashen. Bisher habe ich mich nur mit VDAP
beschäftigt. Es gibt aber auch fertige Module mit VMSC und MP3
Decoderchip, VMUSIC siehe hier: http://www.vinculum.com/prd_vmusic1.html

Autor: Micha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> VF ist kein Kommando der VDAP-Firmware.
Stimmt. Hatte ich nicht bedacht - sorry!

> Es gibt aber auch fertige Module mit VMSC und MP3 Decoderchip
Das weiß ich. Mich hätte nur vorab interessiert wie lange es dauert
einen Befehl auszuführen. Ggf. kommt diese Lösung dann nämlich nicht für
mich in Frage.

Danke trotzdem!

Autor: VDIP1 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

wie machst du das eigentlich mit der Initialisierung des VDIP1?
So wie ich das verstanden habe, brauchst das Modul ja einige Zeit bis es
den angesteckten USB Stick kennt(blinken der LED).
Sendest du während des Erkennung des Sticks schon Daten?

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
VDIP1 wrote:
> wie machst du das eigentlich mit der Initialisierung des VDIP1?
> So wie ich das verstanden habe, brauchst das Modul ja einige Zeit bis es
> den angesteckten USB Stick kennt(blinken der LED).
> Sendest du während des Erkennung des Sticks schon Daten?

Nach dem Einschalten bzw. einem Hardware-RESET meldet sich das Mdoul mit
der Firmware-Versions-Nr. und wartet auf das anstecken des Sticks oder
falls er bereits angesteckt war, beginnt automatisch die
Initialisierung. Wenn alles Ok, wird "Device Detect P2" gemeldet und das
Prompt "D:\>" wird gesendet. Dieses Promt als Zeichekette mußt Du
erwarten, dann ist das ganze System betriebsbereit. Siehe dazu das
Video.

Autor: VDIP1 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke, alles klar.

Ich hab bei meiner UART Routine nicht auf das Prompt nach dem
Initialisieren gewartet, sondern sende gleich Befehle an das VDIP1
Modul. Ich glaub das könnte das Problem sein...

Autor: Andreas Hensel (dropkickmonkey)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hallo,

ich bin neu in der Mikrocontrollerprogrammierung und würde deine
Schaltung gerne dazu benutzen um einen Datenlogger zu bauen. Das Board
ist soweit fertig. Den Kern bildet ein Atmega16L, der über SPI mit dem
VNC1L kommunizieren soll.

Was sind denn die spezifischen Änderungen im Quelltext die vornehmen
muss, damit erstmal dein Testprogramm laufen würde?

Viele Grüße

Andi

Autor: Frank B. (frankman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
SMD-Hasser schrieb:
> Können die den Controller nicht in DIL anbieten? Dieser SMD-Quatsch ist
> einfach nicht mit Lochraster kompatibel...

Werde doch Bäcker!

Autor: Hannibal (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo.


Ich hab das Programm soweit auf meinem AT89C51RE2 laufen. Ich kann
Dateien erstellen und Befehle senden usw, aber wenn ich was an eine
vorhandene Datei anhängen will stürtzt das Ding ab. Ich hab schon
versucht mit dem SEK-Befehl den Pointer von Hand an die richtige
Position zu bringen, aber das war nciht erfolgreich. Laut Datenblatt
reichts ja eigentlich wenn man den SEK-befehl ganz weglässt und so die
letze Position im datei-pointer steht. Ich hab immo keine Ahnung mehr
woran das liegen könnte.

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
K. J. schrieb:
> Hi haste ne Bezugsquelle für den Chip ?

Gibbet auch bei Reichelt.

Autor: Bernd (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
(Nicht SMD-Hasser...)
Frank B. (frankman) schrieb:
>SMD-Hasser schrieb:
>> Können die den Controller nicht in DIL anbieten? Dieser SMD-Quatsch ist
>> einfach nicht mit Lochraster kompatibel...
>Werde doch Bäcker!

Was hatn das damit zu tun?
Er kritisiert einfach nur das die Hersteller nicht an die Bastler
denken.

Autor: Alex H. (hoal) Benutzerseite
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Bernd schrieb:
> Was hatn das damit zu tun?
> Er kritisiert einfach nur das die Hersteller nicht an die Bastler
> denken.

Ich glaube nicht, dass die Hersteller solcher Chips einen wesentlichen
Umsatz mit Bastlern machen. Sieht man gerade daran, dass sie diesen
Markt nicht bedienen.

Insofern hat der Bastler nunmal das Los gezogen, sich den Bedingungen
anzupassen. Wenn man dazu SMD löten muss, sollte man es halt lernen.
Ansonsten gibt es auch fertige Adapter. Die sind dann wieder kompatibel
mit Lochraster.

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>> Können die den Controller nicht in DIL anbieten? Dieser SMD-Quatsch ist
>> einfach nicht mit Lochraster kompatibel...

Nimm z.B. VDIP1 im DIL-Raster, ist sofort betriebsbereit, Bezug u.a.
hier: http://www.watterott.com/VDIP1

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian M. schrieb in e-mail:

>Ich habe deinen Quelltext benutzt, um einen Vdrive anzusteuern. Dabei
>stellt sich das Problem,dass er zwar die Datei erstellt und füllt,wenn
>ich aber nur Daten anhängen will bleibt er "hängen" und reagiert nicht
>mehr.
>Ich habe schon versucht nach dem erstellen einen neustart des Modules zu
>machen, das hat aber zu keinem Erfolg geführt.
>Vielleicht weisst du da was, denke es gibt da noch irgendwas, worauf man
>achten muss, oder was man zusätzlich machen muss. Das Datenblatt ist da
>recht ungenau. Im Troubleshootig schreiben sie dazu nur,dass die Länge
>der Daten nicht stimmen würde, und er sich deshalb blockieren würde.

Ich antworte mal hier.

Das mit der exakten Anzahl der Byte beim schreiben ist ein Knackpunkt.
Die Anzahl muss genau stimmen, sonst gibs Probleme. Timeout oder sowas
kommt im Fehlerfall nicht. Probier doch mal, die Anzahl testweise als
feste Zahl vorzugeben und nicht berechnen zu lassen.

Mit VDRIVE habe ich es allerdings nicht probiert.

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habe mir das APPEND-Problem nochmal angesehen und denke das Problem
gefunden zu haben. Ohne den "SEK" Befehl wurde vergeblich auf das PROMPT
gewartet. Probier es mal hiermit:
// ***********************************************************************
// VNC1L - Erzeugen eines Text-Files auf dem USB-Stick
// Übergabe: filename   : Adresse des Filenamen
//           fileinhalt : Adresse des Textblockes
//           funktion   : File 0=Neu oder 1=Inhalt anhängen
// ***********************************************************************
void vnc_wr_txtfile(byte *filename, byte *fileinhalt, byte funktion) {
word vnc_i;
word filelen, filecr;
byte *fileptr;
byte batch_wr = 0;
  // Byte-Anzahl berechnen
  fileptr = fileinhalt;
  filelen = 0;
  filecr  = 0;
  while (*fileptr != 0xFF) {
    if (*fileptr) filelen++; else filecr++;
    fileptr++;
  }
  // 1. Promptzeichen liegt bereits vor
  do {
    switch (batch_wr) { // Batchprozess
      case 0:  // File Öffnen bzw. Erstellen
               sprintf (&vnc.send_buffer[0],"OPW %s",filename);
               vnc_wr_cmd(vnc.send_buffer);
               break;
      case 1:  // File Position bei Bedarf auf Anfang setzen
               if (!funktion) {
                 vnc_wr_cmd("SEK 0");
                 break;
               } else batch_wr++;  // Nun wird sofort auch noch case 2: ausgeführt
      case 2:  // File Byteanzahl
               sprintf (&vnc.send_buffer[0],"WRF %d",filelen);
               vnc_wr_cmd(vnc.send_buffer);
               fileptr = fileinhalt;
               for(vnc_i = 0; vnc_i < (filelen + filecr); vnc_i++) {
                 if (*fileptr) vnc_wr_byte(*fileptr); // NULL-Terminierung ausblenden
                 fileptr++;
               }
               break;
      case 3:  // File schließen
               sprintf (&vnc.send_buffer[0],"CLF %s",filename);
               vnc_wr_cmd(vnc.send_buffer);
               break;
    } // Switch
    delay_ms(500); // Pause
    batch_wr++;    // nächster Schritt
    if (batch_wr == 4) return; // Fertig
  } while (vnc_rd_answer(PROMPT_UND_ERROR_CHECK) == PROMPT_OK); // Prüfung auf nächstes Promptzeichen >
}

// Aufruf zB. mit:
vnc_wr_txtfile("VNCFILE1.TXT",file1[0],FILE_APPEND); // File Append

Autor: Christian M. (christian_m)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Danke,werde es am Monatag gleich mal ausprobieren.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich nehme an, der ELV-Bausatz enthält ebenfalls den Vinculum:
http://www.elv.de/output/controller.aspx?cid=74&de...
USB-Stick-Interface STI 100, Komplettbausatz Artikel-Nr.: 68-759-50
37,95€

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ich nehme an, der ELV-Bausatz enthält ebenfalls den Vinculum:

ja, VNC1L

Schaltplan vom ELV_Modul konnte ich nicht finden. Sieht nach einem
VDRIVE1 Nachbau aus: http://www.vinculum.com/prd_vdrive1.html (VDRIVE1
ist praktisch kaum noch zu bekommen, nur als OEM). Firmware dürfte auch
VDAP sein.

Bsp.-Software ist für UART-Nutzung geschrieben.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja ich habe die ELV 5/07 und 6/07, da ist auch das Schaltbild. VNC1L,
3,3V- Spannungsregler  (Typ HT-7533, kenne ich nicht), 12MHz-Quarz,
PTC-Sicherung in der 5V-Leitung von der USB-Buchse, zwei 22µH-Drosseln
in derselben Leitung, drei LEDs und einige R und C, das ist alles.
Programmierjumper,  Jumper UART/SPI und ein weiterer nicht näher
genannter Jumper, der immer auf Vcc stehe sollte und gleichzeitig Pin 36
und 45 des Vinculum versorgt.

Autor: Christian M. (christian_m)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn man "Case 1" aus deinem Quelltext herauskommentiert, dann
funkioniert das Anhängen.
Haben es gerade ausprobiert.

Autor: Matthias (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Bei mir läuft es so wie oben geschrieben.

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich hab mich auch mal an das Thema rangewagt.
Aber bei mir funktioniert es nicht.

Das Programm läuft nach einigen Versuchen jetzt soweit.
Aber auf dem USB-Stick wird keine Datei geschrieben.

Beim einschalten Blinken die beiden LED's auf dem VDIP1 Modul 2x
abwechselnd.

Und danach nie wieder.
Sind das Date Sende und Empfangs "anzeigen" und kann ich davon ausgehen
das dann keine Daten vom µC zum Modul gelangen?

würde mich über Infos freuen.

P.S. bei dem Musterprojekt würden die Original Pin's von der SPI
Schnittelle genutzt.
Das ist doch sicher nur Zufall.
So wie ich den Code gelesen hab kann man die Kanäle jedem PIN zuordnen.
Oder liege ich da falsch?

mfg
LPT

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ach ja eine Frage hab ich noch!

Wieso eigentlich eine Virtuelle SPI Schnittstelle.
Kann man nicht eine (die) Normale Hardware- Schnittstelle nehmen?

mfg
LPT

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Nicht vergessen, die Jumper J3 und J4 des VDIP1-Moduls auf SPI zu
stecken!" Hast Du sicher gemacht?

Welchen µC hast Du verwendet?

Die SPI ist in Software realisiert, weil es ein spezielles Protokoll ist
(13Bit), was mit den üblichen SPI-Verfahren nicht viel zu tun hat. Lässt
sich nicht mit der Hardware-SPI realisieren, zumindest nicht beim
AT89C51ED2. Die Pins kannst Du frei zuordnen.

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die schnelle antwort.

Erst mal zu deiner Frage ich arbeite mit einem ATmega644.
Und die Jumper sind gesteckt.

Irgendwie war dein Programm bei mir nicht lauffähig.
Hab des hab einiges ändern müssen, wie zB. die Zuweisung zu dem Kanälen.
P1_1 geht bei mir nicht, bin jetzt bei
#define R_SCLK    PORTB &= ~(1<<PIN0)
#define S_SCLK    PORTB |=  (1<<PIN0)

und das für jeden Kanal.

Mit deinen Funktionsnamen kann ich nicht zurecht also auch dort mal
etwas ins Deutsche übersetzt und die Gliederung etwas angepasste.
Klammern in neue Zeilen und so’n Zeug.
Damit ich es besser verstehe.

Das sollte aber eigentlich nicht das Problem sein.
Aber es passiert nix müssen den die LED's Blinken beim beschreiben?
Ich hab gerade mal mein Oszilloskop rangehalten.
Die gute Nachricht ist der Reset funktioniert offenbar.
Zumindest reagiert das VDIP auf mit einem Reset wenn ich an den Kanal
komme.

Aber ansonsten hab ich keine Impulse auf den Leitungen.
Dafür aber 3V Gleichspannung.

Der AVR arbeite noch mit 1MHz Internem Takt aber das ist ja auch kein
Problem bei einer SPI.

Mir gehen so einmählich die Ideen aus.

Kann vielleicht etwas kaputt sein?
Ich hatte erst die Kanäle 0-4 vom PortC verwendet.
Aber bei der Fehlersuche hab ich festgestellt das die Kanäle 2-5 nicht
mehr reagieren.
Aber ich weiß nicht seit wann schon.

Ich hoffen mal das da nix am VDIP kaputt gegangen ist.
Vertaucht oder Verpolt hatte ich nix.

Jetzt hängt das Modul am PortB.

mfg
LPT

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Erst mal zu deiner Frage ich arbeite mit einem ATmega644.

>Irgendwie war dein Programm bei mir nicht lauffähig.
>Hab des hab einiges ändern müssen, wie zB. die Zuweisung zu dem Kanälen.
>P1_1 geht bei mir nicht, bin jetzt bei
>#define R_SCLK    PORTB &= ~(1<<PIN0)
>#define S_SCLK    PORTB |=  (1<<PIN0)

Das C-Programm im Beitrag läuft auf einen 8051er. Der hat Bitbefehle,
welcher der AVR nicht kennt. Musst es entsprechend anpassen, kein
Problem, nur da kann ich Dir nicht gross helfen.

>Aber ansonsten hab ich keine Impulse auf den Leitungen.

Elementare Voraussetzung

VDIP ist recht robust, geht so schnell nicht kaputt.

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Narbend

Eine Frage hab ich noch.

Diese sprintf Befehle sind doch sicher für das Display.
Oder irre ich mich da.
sprintf (&sende_buffer[0],"CLF %s",filename)

Ich werde daraus nicht so ganz schlau.
Einerseits sprintf was soweit ich weiß für Monitor Geschichten ist.
Und andererseits der Befehl CLF der für das VDIP1 Modul ist.

Vielleicht kannst Du mir das noch mal erklären?

mfg
LPT

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Projekt ist nicht als Einstieg geeignet. Du solltest erstmal mit den
C-Grundlagen anfangen und Dir ein µC-Basiswissen aneignen.

Hier findest schon sehr viel (AVR Tutorial):
http://www.mikrocontroller.net/articles/Hauptseite

>sprintf (&sende_buffer[0],"CLF %s",filename)

Gibt nichts auf dem Display aus, sondern schreibt CLF und den Filenamen
in den sende_buffer ab Position 0.

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo ich bin es noch mal.

Das mit dem C-Programmieren ist so eine Sache.
Ich hab es damals auf der PC (DOS) Ebene kennensgelernt ist aber noch
nicht solange her.

Und meiner Meinung nach ist es auf der Objektorientierten Ebene etwas
komplexer kommt mir zumindest so vor..

Aber Du hast recht und hätte ich mal im Buch nachgeschlagen und nicht
auf mein alt"wissen" zurückgegriffen hätte ich auch rausgefunden.

Das mit dem von vorne anfangen und langsam rantasten mache ich ja schon
seit ein paar Monaten, allerdings muss mein Projekt vorankommen (da der
Abgabetermin steht) und dafür brauch ich nun mal das Modul.



Ich bin jetzt soweit das Datentransfer auf den Leitungen statt findet
aber beim
Verbindung Prüfen [vnc_rd_answer()]

Bekomme ich als Rückgabewert im lese_buffer [vnc.rec_buffer[0]
immer 0x00 übergeben.

Und eine Fehlercode Tabelle finde ich im Datenblatt nicht.

Kannst Du mir da noch mal einen Tipp geben wie ich jetzt weiter komme.

Danke schon mal im Voraus.

mfg
LPT

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zeigmal den Quellkode, möglichst komplett.

>Bekomme ich als Rückgabewert im lese_buffer [vnc.rec_buffer[0]
>immer 0x00 übergeben

Die SPI Kommunikation dürfte noch nicht richtig funktionieren, Du liest
vermutlich noch nichts ein, deshalb 0x00

Autor: Nick Olaus (lpt)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hab jetzt mal etwas Zeit zum Googlen gehabt.

Jetzt hab ich auch ein paar Kurzanleitungen auf Deutsch gefunden.
Und viele Unser die Viele Probleme damit haben.

Die Datei hab ich mal angehangen.
Ich hab dir mal schnell etliche rauskommentierte Versuche und LED
anzeigen gelöscht ich hoffe das dabei keine Klammer zuviel weg ist.

Großen Dank schon mal für deine Hilfe.

mfg
LPT

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>#define SDO_VDIP   PINB &= ( 1<<PIN4)

Das dürfte so nicht funktionieren. Dein Programm ist außerdem für die
Erstinbetriebnahme viel zu komplex. Versuch doch erstmal alles
unwesentliche auszubauen und zunächst nur das was von VNC1L kommt zu
empfangen. Der legt nach Reset sofort mit dem Senden von
Statusinformationen los. Dieser Vorgang endet mit den Senden eines
Prompt ('>') gefolgt von CR (0x0D). Erst danach kann die eigentliche
Kommunikation beginnen. Also alle Byte empfangen und wenn ein > dabei
ist, zB. eine LED anschalten.

Besser wäre es allerdings, wenn Du ein LCD, zumindest testweise mal
anschliessen könntest.

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier ist noch ein interessantes Video zur Verdeutlichung der VNC1L
Funktionsweise:
Youtube-Video "VNC1l-1A VDIP2 USB HOST"

Läuft hier zwar mit einen Terminalprogramm über UART, per SPI ist die
Endfunktion aber gleich.

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias schrieb:
>>#define SDO_VDIP   PINB &= ( 1<<PIN4)
>
> Das dürfte so nicht funktionieren.

Danke für den Tipp ich hätte schwören können dass das so funktioniert.
Aber war auch das erste mal das ich über define auf Ein/Ausgänge zu
greife.

Ich hab es jetzt über eine Funktion realisiert.
Jetzt hab ich auch Werte im Buffer.
So wie ich es auf den LED's gesehen hab sind es immer die gleichen 5Byte
die empfangen werden.

Display wäre sicher schön aber ich muss (nee will es erst mal) so
hinbekommen.
Keine Zeit und kein Geld für zusätzliche Experimente.
Aber vor allem halt keine Zeit.

Morgen bzw. Mi werde ich mal weiter suchen wo es jetzt hängt.
Weil eine Datei hab ich immer noch nicht auf dem Stick.

Bis dahin heißt es BWL büffeln.

mfg
Und Danke noch mal
LPT

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier ein absolutes Minimalprogramm zum testen der Kommunikation zwischen
VNC1L und µC per SPI. Zur Signalisation reicht eine LED. Wenn diese etwa
im Sekundentakt blinkt, ist alles ok. Details siehe im Programm.
//************************************************************************
// ATmega644 zu VDIP1 über SPI
//************************************************************************

// Das Programm testet die Kommunikation zwischen dem MC und dem VNC1L
// bzw. VDIP1-Modul per SPI-Schnittstelle. Dazu wird die Echo-Funktion
// benutzt. Ein E + CR wird zum VNC1L gesendet. Dieser sendet das
// E + CR als Echo unmittelbar zurück.
// Zu Beginn wird die Bereitschaft des VNC1L abgewartet. Der sendet
// nach dem Reset einige Statusinformation zur geladenen Firmware und
// ob ein USB-Stick eingesteckt und erkannt wurde. Der Vorgang endet
// mit dem Senden eines > (Prompt) gefolgt von CR. Danach ist der
// VNC1L zur weiteren Kommunikation bereit.
// Hinweis: Es muss ein USB-Stick angesteckt sein!!!
// Wenn alles OK ist, sollte die LED nach ca. 5 Sekunden mit blinken,
// etwa im Sekundentakt beginnen.

#define F_CPU 1000000UL
#include <avr/io.h>
#include <string.h>
#include <stdio.h>
#include <stdlib.h>
#include <util/delay.h>

//************************************************************************
// Definebereich VDIP1
//************************************************************************

// Ports anpassen!!!!

#define R_SCLK    PORTB &= ~(1<<PIN6)   /* P1_6 */
#define S_SCLK    PORTB |=  (1<<PIN6)

#define R_SDI     PORTB &= ~(1<<PIN7)   /* P1_7 */
#define S_SDI     PORTB |=  (1<<PIN7)

#define SDO_VNC   (PINB & (1<<PIN5))   /* P1_5 zum einlesen */

#define R_CS_VNC  PORTB &= ~(1<<PIN0)    /* P1_0 */
#define S_CS_VNC  PORTB |=  (1<<PIN0)

#define R_RE_VNC PORTB &= ~(1<<PIN1)    /* P1_1 */
#define S_RE_VNC PORTB |=  (1<<PIN1)

#define R_LED_D1  PORTA &= ~(1<<PIN7)   /* P0_7 */
#define S_LED_D1  PORTA |=  (1<<PIN7)

#define PORT_DEFS DDRA = 0xFF; DDRB = 0xDF /* Ports anpassen!!!! */

// Typendefinition
typedef unsigned char byte;
typedef unsigned int  word;
typedef unsigned long dword;

// Variablenbereich
byte read_e, read_cr;

// ***********************************************************************
// VNC1L - USB HOST CONTROLLER - SPI-MODE (MC: Master, VNC1L: SLAVE)
// VDIP1: Jumper-Set: J3 - Pulldown / J4 - Pullup
//        VDAP Firmware muss installiert sein, mit Version 3.68 getestet
// ***********************************************************************

// ***********************************************************************
// VNC1L - Intialisierung SPI-Interface und VNC1L
// SPI Mode
// ***********************************************************************
void vnc_init(void) {
  R_CS_VNC;  // SPI-Interface inaktiv
  R_SCLK;    // Ruhezustand der SPI-Leitungen herstellen
  S_SDI;
  R_RE_VNC;  // Hardware-Reset VNC1L
  _delay_ms(100); // Pause
  S_RE_VNC;  // VNC1L starten
}

// ***********************************************************************
// VNC1L - Senden eines Zeichens
// SPI Mode
// Übergabe: wr_byte   : Auszugebendes Zeichen
// Rückgabe: statusbit : 0=Accept (ok) 1=Reject (nicht ok)
// ***********************************************************************
byte vnc_wr_byte(byte wr_byte) {
byte stelle, status;
  S_CS_VNC;        // SPI-Interface aktiv
  S_SDI;           // Startbit (immer 1)
  S_SCLK;  R_SCLK; // L/H Flanke
  R_SDI;           // RW-Bit (0=Write)
  S_SCLK;  R_SCLK; // L/H Flanke
  R_SDI;           // ADDR (0=Daten)
  S_SCLK;  R_SCLK; // L/H Flanke
  // 8 Datenbits senden (MSB zuerst)
  for ( stelle = 0x80; stelle; stelle >>= 1 ) {
    if (wr_byte & stelle) S_SDI; else R_SDI;
    S_SCLK;  R_SCLK; // L/H Flanke
  }
  // Statusbit einlesen
  status = SDO_VNC; // Statusbit (0=Accept, 1=Reject)
  // hier sollte jetzt Prüfung von status erfolgen!!!
  S_SCLK;  R_SCLK;  // L/H Flanke
  // End Sequenz
  R_CS_VNC;;        // SPI-Interface inaktiv
  S_SCLK;  R_SCLK;  // L/H Flanke
  _delay_ms(100); // Pause nur zum Test
  return status;
}

// ***********************************************************************
// VNC1L - Empfangen eines Zeichens
// SPI Mode
// Rückgabe: Datenbyte
// ***********************************************************************
byte vnc_rd_byte(void) {
byte stelle, daten, status;
  daten  = 0;
  S_CS_VNC;        // SPI-Interface aktiv
  S_SDI;           // Startbit (immer 1)
  S_SCLK;  R_SCLK; // L/H Flanke
  S_SDI;           // RW-Bit (1=Read)
  S_SCLK;  R_SCLK; // L/H Flanke
  R_SDI;           // ADDR (0=Daten, 1=SPI-Statusinformation)
  S_SCLK;  R_SCLK; // L/H Flanke
  // 8 Datenbits empfangen (MSB zuerst)
  for ( stelle = 0x80; stelle; stelle >>= 1 ) {
    if (SDO_VNC) daten |= stelle;
    S_SCLK;  R_SCLK; // L/H Flanke
  }
  // Statusbit einlesen
  status = SDO_VNC; // Statusbit (0=New Data, 1=Old Data)
  // hier sollte jetzt Prüfung von status erfolgen!!!
  S_SCLK;  R_SCLK; // L/H Flanke
  // End Sequenz
  R_CS_VNC;        // SPI-Interface inaktiv
  S_SCLK;  R_SCLK; // L/H Flanke
  _delay_ms(100); // Pause nur zum Test
  return daten;
}

// ********************************************************************
// Hauptprogramm
// ********************************************************************
int main (void) {
  PORT_DEFS;   // Portdefinition
  vnc_init();  // VNC1L-Initialisierung
  // VNC1L Bereitschaft abwarten indem auf > und CR geprüft wird
  while(vnc_rd_byte() != '>');
  vnc_rd_byte(); // CR nach dem > jetzt noch abholen
  // VNC1L hat Promptzeichen > gesendet und kann jetzt neue Kommandos annehmen
  while(1) {
    S_LED_D1; // LED aus
    vnc_wr_byte('E'); // Echo senden
    vnc_wr_byte(0x0D); // CR senden
    _delay_ms(500); // Pause
    read_e  = vnc_rd_byte(); // Echo empfangen
    read_cr = vnc_rd_byte(); // CR empfangen
    if ((read_e == 'E') && (read_cr == 0x0D)) R_LED_D1; // LED ein wenn Echo empfangen wurde
    _delay_ms(1000); // Pause
  }
}

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So jetzt hab ich wieder etwas Zeit zum weiter probieren.

Ich hab mit dem großem Programm weiter gearbeitet. Aber ich nehme jede
Funktion einzeln in Betrieb.

Die Gute Nachricht ist ein Echo bekomme ich.
Ich kann Byte und Strings senden und das Daten empfangen und im Buffer
ablegen funktioniert auch.

Aber Ein Echo bekomme ich nur wenn ich vorher am VDIP Modul ein Reste
durchführe.
Und dann bekomme ich nur ein Echo ein mal zurück.

Anschließend bekomme ich nur die Meldung Modul Bereit
D:\>

Das ist doch sicher nicht normal oder?


mfg
LPT

Autor: Keinen Namen (mytss)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist es möglich an diesem Versuchsaufbau/ diesr Schaltung noch eine SD
Karte anzusprechen ? Würde gerne Datein auf der SD Karte mit denen auf
dem USB Stick vergleichen.

Bin noch Anfänger ^^.

Habe mich schon belesen nur ist mein Problem das die SD Karte und der
USB Controller ja beide zB. MISO und MOSI benötigen.

Gibts nen Trick ?

Danke im Vorraus

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Aber Ein Echo bekomme ich nur wenn ich vorher am VDIP Modul ein Reste
>durchführe. Und dann bekomme ich nur ein Echo ein mal zurück.

E(cho) senden und empfangen muss immer gehen, wenn der VNC Online ist,
also ein Prompt > gesendet hat. Dann kann er wieder neue Kommandos
aufnehmen. Siehe Bsp. davor, da läuft das Echo senden und empfangen auch
in einer Endlosschleife, ohne Reset dazwischen.

Vermutlich stimmt Dein Timing oder die Sende-Empfangssequenzen noch
nicht ganz.

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ich hab jetzt noch mal ein Neues Projekt geöffnet und dein
"Kurzprogramm"
rein gespielt.

I/O Ports angepasst und für den SDO eine Funktion geschrieben damit ich
nicht wieder das selbe Problem hab wie am Anfang.

Was soll ich sagen die LED Blinkt.

Das Programm hab ich schon so hingerückt das die Optik mir wieder etwas
vertrauter vor kommt. Und es funktioniert immer noch. :-)

Jetzt werd ich mal die beiden Codes Parallel lesen.
Der Fehler muss doch zu finden sein.

Nochmals Danke für deine Geduld.

mfg
LPT

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Habe mich schon belesen nur ist mein Problem das die SD Karte und der
>USB Controller ja beide zB. MISO und MOSI benötigen.
>Gibts nen Trick ?

Ist kein Problem. Du kannst die Portpins für den VDIP1 auch auf andere
µC-Pins legen. Die SPI-Funktionen werden ohnehin per Software
nachgebildet.
Damit hättest Du die Hardware-SPI frei für Deine SD-Card.

2. Variante: MISO/MOSI/SCK der SPI-Schnittstelle können auch an mehrere
Teilnehmer parallel angeschlossen werden. Wichtig ist, dass dann immer
nur ein Teilnehmer mit CS adressiert wird. Die anderen fühlen sich nicht
angesprochen.

Bedenke noch, dass SD-Card keine 5V verträgt.

@lpt:
>Was soll ich sagen die LED Blinkt.
>Das Programm hab ich schon so hingerückt das die Optik mir wieder etwas
>vertrauter vor kommt. Und es funktioniert immer noch. :-)
>Jetzt werd ich mal die beiden Codes Parallel lesen.
>Der Fehler muss doch zu finden sein.

Dann kannste zumindest Hardwarefehler ausschliessen.

>while(antw = 1)

Kuck nochmal, ob Du dass schon in Deinem Ursprungsprogramm geändert
hast, aus der Schleife kommst Du nie wieder raus! --> while(antw == 1)

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jetzt hab ich es fast geschafft.

Ich hab zwar keinen Fehler im Alten Code gefunden aber noch einigen
Rückschlägen hab ich es geschafft aus dem keinem Programm was richtiges
zu machen.

und anscheint sogar Fehlerfrei.

Bist Du dir Sicher mit dem
While (antw = 1)

Aus meiner Sicht wird der Variablen "antw" wenn man das so schreibt eine
1 zugewiesen und das erbebt dann eine Endlosschleife.

mit dem antw == 1 funktioniert es auf jeden fall.

mfg
LPT

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Bist Du dir Sicher mit dem
>While (antw = 1)

So gesehen ja. Das macht man dann besser so, ohne Variable zu opfern:
While (1) { ......  }

oder so wenn Abbruch irgendwann erforderlich ist:

antw = 1;
While (antw) {
  if (bedingung erfüllt) antw = 0; // dann wird Schleife beendet
}

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jetzt weiß ich erst was Du meinst.
Da haben wir wohl etwas an einander vorbei geschrieben.
Dabei meinten wir das gleiche.

Es ist Richtig das man eine Abfrage mit == schreibt
das mit dem „While (antw = 1)“ war wenn ich mich recht erinnere nur um
besser die Signale mit dem Oszilloskop messen zu können.


Irgendwie hattest Du schon recht das Programm ist nicht für Anfänger.
Vom Prinzip her verstehe ich ja jede Zeile des Codes.

Bloß die Feinheiten scheine ich meistens zu übersehen.
Aber kaum hat man ein Problem gelöste tauchen 2 neue auf.

Ich hab es jetzt soweit das Strings gesendet werden können.
Die Funktion für Verbindung Prüfen ist OK hab’s sogar noch wegen der
Echoprüfung erweitert.
Es wird auch das VDIP1 Modul erkennt die Befehle kommen durch und es
wird auch eine Datei auf dem Stick angelegt

Allerdings werden keine Daten darin gespeichert.
Und das obwohl der µC etwa 10s braucht um den Befehl

Bin_Daten_Schreiben

Abzuarbeiten.
Ich dachte schon das ich die Zeiger falsch zuweise aber das müsste so
stimmen.
Muss ich vielleicht von IPA auf IPH umschalten bevor ich Binäre Dateien
beschreibe?
Aber so wie ich die Befehlsliste verstanden hab ist IPA und IPH für die
Art der Befehls Sätze.

Außerdem hab ich noch ein paar Grundlegende Fragen.
Ich will eigentlich Zahlenwerte speichern und das ohne sie vorher in
ASCII Zeichen zu wandeln.

Dafür bietet sich ja der Binäre Modus gerade zu an.
Aber die Datenmenge ändert sich je nach Laufzeit und Abtastrate.

Beim anlegen der Bin-Datei muss man aber eine Datenlänge angeben.
Ist das die Bytemenge der aktuellen Übertragung?
Oder die Absolute Menge?

Kann ich über "SEK x" an das Ende der Datei springen und jeder Zeit
weitere Daten ranhängen.

Jeder Sektor ist dann wahrscheinlich 1Byte groß, dann braucht man nur
mitzählen wie viele Daten man schon gesendet hat und die Zahl dann
übergibt.

mfg
LPT

Autor: Michael S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo allerseits,

vor einiger Zeit habe ich mir Routinen für den VDIP geschrieben, die
allerdings via RS232 zugreifen.
Die Entwicklung war mühsam, da nur sehr am Rande beschrieben wird, das
die Angaben wie 115200 Baud und 12MHz SPI absolut nicht alltagstauglich
sind.
Im praktischen Betrieb macht der VDIP bei mehr als 19200 Baud dicht.

Den Beitrag von Matthias vom 27.10. habe ich zum Anlass genommen, meine
bislang nicht erfolgreichen Versuche, auf die SPI-Schnittstelle
umzusteigen, noch einmal zu aktivieren.

Zwei Dinge - an denen ich gescheitert bin - sind mir aus dem Beispiel
von Matthias als wichtig klar geworden:
1.) Bei Programmstart alle Daten bis zu einem RETURN verwerfen
  (das sind die Einschaltmeldungen etc.)
  Und dann für die Angst noch einmal 1 Sekunde alles einlesen.
  Dann mit einem Synch die Bereitschaft testen.
2.) Nach dem Senden eines Kommandos lange Pausen eingelegt.
  Dadurch blieb im Misserfolg erspart.

Denn ein Fehler steckt in den SPI-Routinen:
das Status-Flag wird nicht ausgewertet.
Werden Daten abgeholt - die aber noch nicht bereitstehen - dann ist
Frust angesagt.
Ich habe die spi_write() und spi_read() so aufgebaut, dass sie je nach
Erfolg TRUE oder FALSE zurückliefern.
Ein empfangenes Byte wird via globaler Variable übergeben.
Die Senderoutine hat eine eigene Schleife, die den Sendeversuch bei
Misserfolg wiederholt.

Wenn man jetzt while (!(spi_read()); schreibt, hat man eine
Warteschleife, die solange liest, bis wirklich Daten vom VDIP
bereitgestellt sind.

Überhaupt erscheint es mir im Moment sinnvoll, den Datenfluss erst
einmal mit geringer Geschwindigkeit in den Griff zu bekommen.

Bei mir gelingt es inzwischen, Verzeichnisse und Dateien anzulegen, zu
löschen, Inhaltsverzeichnis bzw. Dateigröße auszulesen.

Allerdings scheitere ich noch daran, in eine geöffnete Datei zu
schreiben (obwohl das via RS232 immer funktionierte).

Wenn ich die grundliegenden Funktionen fertig habe, werde ich den Code
mal bereitstellen.

Ziel meiner Übung ist es übrigens, einen Datenlogger auf der Basis eines
M88 zu bauen, der die Daten via RS232 und TWI entgegenehmen kann, in
einem Ringpuffer speichert und in 512Byte Blöcken auf den Stick
schreibt.

Michael S.

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ich glaub ich geb es für heute auf.
10 Stunden sollten reichen.
Und nix geschafft.

Die Datei die noch von ein paar Stunden erzeugt wurde und ohne Inhalt
war, hatte die Endung .BIN .

Nach dem ich in der Funktion Verbindung Prüfen mit einer if abfrage
rumgespielt habe hat die gleiche Datei plötzlich die Endung .BIS .

Änderung wieder zurück und Datei wieder .BIN .

Das ging dann ein paar mal hin und zurück weil ich die Funktion der
Schleife irgendwie haben wollte.

Jetzt verzichte ich auf die if Abfrage.
Alles wieder original
Aber die Datei hat jetzt auch bei jedem erzeugen die Endung .BIS .

Ich glaub die der Controller hat was geben mich.
Ich sollte vielleicht lieber bei der Elektronik bleiben und mich von der
Software fernhalten.
Auch wenn es jetzt dafür etwas zu spät ist.

mfg
LPT

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich kann es doch nicht lassen.
Jetzt hab ich den Code Parel gelesen mit dem vom Backup das 4 Stunden
älter ist einziger unterschied.

In der Aktuellen Version ist ein delay länger, die Kommentare sind
anders
und die Funktion Test_file_schreiben gibt es noch nicht.

Alte Datei getestet alles OK
Aktuelle Datei getestet auch alles OK.
Hab es jetzt 3 mal durchlaufen lassen jedes mal gibt es keine Fehler.

Aber ich bekomme immer noch keine Daten in die Binäre Datei geschrieben.
und mit dem Text schreiben scheint auch noch was nicht zu stimmen.

@ Matthias
Hat es eigentlich einen Grund warum Du bei der Funktion
vnc_wr_txtfile
um den Befehl "strlen" einen riesen Bogen machst.
Und statt dessen mit filelen und filecr die Länge ermittelst?

mfg
LPT

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Hat es eigentlich einen Grund warum Du bei der Funktion
>vnc_wr_txtfile
>um den Befehl "strlen" einen riesen Bogen machst.
>Und statt dessen mit filelen und filecr die Länge ermittelst?

C-Grundlagen!

Bei den Textdaten handelt es sich um ein Zeigerfeld. Jede einzelne
Zeichenkette (Zeile) endet mit einen 0x00. strlen würde nicht die
Gesamtlänge aller Zeichen liefern, sondern nur bis zur ersten 0x00.

Ich habe das Original-Programm vom 8051 nun auf einen ATmega laufen.
Txtfile, Binärfile Schreiben und lesen klappt soweit. An paar Details
arbeite ich noch. Ich lade es vielleicht schon morgen hoch.

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Den Beitrag in der Artikelsammlung habe ich überarbeitet und neue
Software (siehe Projektarchiv bei Links/Download) hochgeladen.

http://www.mikrocontroller.net/articles/USB-Stick_...

Neu ist jetzt eine AVR/GCC-Version.

Getestet mit einem ATmega644 (andere möglich), VDIP1 mit VDAP-Firmware
3.68. Zum Betrieb kann optional ein LCD angeschlossen werden (zur
Inbetriebnahme sehr zu empfehlen). Die Software zeigt die grundlegende
Kommunikation mit dem VNC1L per SPI, schreibt ein Text-File sowie ein
Binär-File auf den USB-Stick und zeigt wie ein File vom USB-Stick
eingelesen werden kann.

Gegenüber der ursprünglichen Version (8051), sind in die AVR-Version
einige Verbesserungen zur Stabilität und Erfahrungen aus der Diskussion
eingeflossen. Die 8051er Version ist noch unverändert enthalten.

Der Schaltplan befindet sich auch auf der Artikelseite.

Weiterhin ist eine einfache Testsoftware für die Erstinbetriebnahme
(AVR) enthalten. Dabei wird nur die elementare Kommunikation zwischen µC
und VNC1L, durch E(cho)-Kommandos getestet. Das Programm sollte man zum
Einstieg als Erstes verwenden. Danach kann man ziemlich sicher sein,
dass der grundlegende Datenaustausch in Ordnung ist.

Autor: Michael S. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo allerseits,

wie ich sehe, seid ihr noch nicht viel weitergekommen.

Gestern hatte ich darauf hingewiesen, dass der VDIP krötenlangsam ist.
Wenn ihr meint, dass nach dem Schreiben eines Kommandos die Antwort
bereits vorliegt, dann irrt ihr gewaltig.

Darum muss beim Lesen/Schreiben das Statusbit getestet werden.
Natürlich kann man statt dessen auch eine 500ms Pause einlegen.

Effizienter ist aber der andere Weg, nämlich zu prüfen, ob wirklich
schon gültige Daten (beim Lesen) anliegen.

Ich füge einmal meine geringfügig geänderte Routinen zum Lesen und
Schreiben via SPI bei.
Und die Initialisierung, in der man die Einschaltmeldung in einem
Puffer zwischenspeichert und als Textstring ausgeben kann.
Vielleicht hilft es ja weiter.
Mir hat zumindest euer Beitrag geholfen, den Knoten im Hirn zu
zerschlagen.

Bei mir funktionieren jetzt alle Dateioperationen sowie Lesen und
Schreiben von Daten.

Noch die Frage: Warum differenziert ihr zwischen Textdaten und
Binärdaten ? Ist doch für den VDIP egal, was er speichert.

mfg

Michael S.

Autor: Michael S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Matthias K.

eben habe ich mir dein aktuelles Projektarchiv noch einmal angesehen.
Weil mir nicht klar war, warum dein Code überhaupt funktionieren kann.

Und was sehe ich da ?
Überall _delay_ms(x).

Also hast du das Problem durchaus erkannt - aber durch Zeitverzögerungen
gelöst.
Welche Datenübertragungsraten bleiben denn da am Ende übrig ?

Wirf mal alle delays raus (naja fast alle, Endlosschleifen soll man ja
auch verhindern dürfen).
Statt dessen ändere deine SPI-Routine.

Und du wirst erstaunt sein, wie einfach das Leben sein kann.

mfg

Michael S.

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Gestern hatte ich darauf hingewiesen, dass der VDIP krötenlangsam ist.
>Wenn ihr meint, dass nach dem Schreiben eines Kommandos die Antwort
>bereits vorliegt, dann irrt ihr gewaltig.

Das ist bekannt, betrifft aber im wesentlichen nur die Antwort auf
gesendete Kommandos. Beim senden von Daten kann man ihn flott
beschicken. Hohe Erwartungen an den Datendurchsatz darf man bei diesen
Verfahren insgesamt nicht stellen. Im Gegenzug sind keine Kenntnisse von
FAT usw. nötig. Für Datenlogger-Aufgaben, oder Parameterübergaben ist es
jedoch ausreichend.

>Überall _delay_ms(x).

Nur bei Kommandos. Das eigentliche Datensenden geht wie schon gesagt
(fast) ohne delays. Ich schau mir Deine Routinen noch genauer an und
versuche sie einzubauen. Die Timerverwendung gefällt mit nicht
besonders, um es kompatibel für andere µC zu halten.

>Noch die Frage: Warum differenziert ihr zwischen Textdaten und
>Binärdaten ? Ist doch für den VDIP egal, was er speichert.

Dem VNC ist es egal. Es ist nur eine Handlingsache im Programm. Da gibt
es sicher mehrere Lösungen. Meine ist nur ein Beispiel.

Autor: Michael S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Matthias K.

deinen Programmcode habe ich mir noch ein weiters mal angesehen.

Es sind mehrere _delay_ms(100) vorhanden.
Die Verzögerungszeiten sind durch Ausprobieren entstanden.
Es besteht keine Garantie, dass die Zeiten immer ausreichen.
Als Ausgleich dafür werden sie in der Regel zu lang sein.

Während man die delays noch als Geschmacksfrage sehen mag,
ist das Fehlen einer Fehlerbehandlung beim Schreiben und Lesen via SPI
schon bedenklich.
Eine leuchtende LED kann ja wohl noch nicht alles sein.

Im Manual wird empfohlen, die Statusbit zu prüfen und ggf. eine neues
Senden/Schreiben zu initieren.
Kann ich auch nur empfehlen.
Dann kannst du deine delays ins Wochende schicken.
Und Lese-Schreib-Fehler werden auch abgefangen.

Aber du selbst wissen, was nach deiner Meinung der richtige Weg ist.
Der jetzige erscheint mir allerdings suboptimal.

Dennoch schönen Dank für deinen Beitrag, er hat mich weitergebracht.

mfg

Michael S.

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.mikrocontroller.net/articles/USB-Stick_...

Ich habe jetzt auf Grund der Hinweise von Michael S. praktisch alle
Delays eliminiert und komplett auf Abfrage der Statuszustände des VNC1L
umgestellt. Hat sich wirklich gelohnt. Läuft jetzt noch schneller und
stabiler. Danke nochmal für die Hinweise. Projektarchiv ist hochgeladen.

Details:

"SPI Master Status Read Transaction" wird vor jedem Schreiben abgefragt
und das RXF# Bit ausgewertet.

Die Auswertung von TXE# hat nichts gebracht, hat offenbar gleiche
Funktion, wie die Prüfung, dass der VNC1L neue Zeichen liefern kann.
(Statusbit New/Old-Data)

Die Funktion von RXF IRQEn und TXE IRQEn im Statusbyte erschliesst sich
mir bisher nicht. Datasheet macht keine Aussage dazu.

Alle Fehlerzustände werden jetzt von der untersten Ebene bis zum
Hauptprogamm durchgereicht.

Timeouts eingeführt, der Stick könnte ja jederzeit raus gezogen werden.

Einige neue Funktionen, wie das warten auf bestimmte Meldungen sind neu.

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man da hab ich ja was losgetreten.

Aber ich sag schon mal Danke für die viele Mühe und Arbeit.

Ich freu mich schon mir das Programm anzusehen und auch auszuprobieren
aber das muss noch bis Mittwoch warten.

mfg
LPT

Autor: Michael S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Matthias K.

ich habe dein neues Programmm mal kurz überflogen, das sieht doch gleich
wesentlich besser aus - damit wirst du eher zu Ziel kommen.

Was mir aufgefallen ist: du wertest das Status-BYTE aus.

Ehrlichgesagt ist mir der rechte Nutzen dieses Bytes nicht klar
geworden.

Ich beschränke mich auf das Status-BIT in den Daten.
Ist es gesetzt, dann war's ein Schuss in den Ofen.
Also wird einfach wiederholt.
Solange, bis eine '0' zurückgeliefert wird.
Das spart das Einlesen eines Bytes (nämlich des Status-Bytes), das keine
Daten transportiert.
Ausserdem muss man keinen Parameter übergeben.
Das spart Speicherplatz.

Noch ein Tip.
Es gibt einen SCS-Modus, in dem man den VDIP mit 'binären' Befehlen
füttern kann. Auch die Antworten sind dann kompakter.
Und dadurch leichter auszuwerten.

Dass ich den VDIP neulich als "krötenlangsam" bezeichnet habe, möchte
hier noch einmal relativieren. Die Antworten im SPI-Modus brauchen
einige Zeit (die relativ länger scheint als im RS23-Modus).
Wenn man sich die Bitfolgen am logic-analyser im RS232-Modus ansieht,
dann kommt die Antwort sofort (aber wir reden hier von Bitzeiten von
100us).
Im SPI-Modus (Bitzeiten um 1us) kommt nach einem Kommando lange Zeit nur
fehlerhafte Daten rein.
Und der Speicher des Analysers ist voll, bevor die gültige Anwort
erscheint.
Ich hatte immer angenommen, dass irgendetwas in der Kommunikation nicht
funktioniert.
Naja, nun habe ich es begriffen.
Mein Logger funktioniert inzwischen auch - und ist via SPI 'gefühlt'
schneller als via RS232.

Übrigens hast du dein Testprogramm noch auf dem alten Stand.
Das (bzw. der Inhalt) mag potentielle Leser irritieren.

Zumal da noch ein kleines Missverständnis steckt:
_delay_ms() und _delay_us() haben Beschränkungen.
Im Manual zum WINAVR steht bei
_delay_ms() : max 262ms / F_CPU (in MHz)
_delay_us() : max 768us / F_CPU (in MHz)
Bei 10 MHz kann man also maximal 26ms Verzögerung erreichen.
_delay_ms(500) wird somit keine 500ms Wartezeit erreichen.

Viel Erfolg bei deinem weiteren Projekt.

Michael S.

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Was mir aufgefallen ist: du wertest das Status-BYTE aus.

Da sind 2 Bits zum VNC1L Status des FIFOs drin. Das Datenblatt ist dazu
eine Katastrophe.

Wenn RXF# = 1 ist, ist der FIFO des VNC voll und kann keine Daten mehr
annehmen. Abfrage hat sich bewährt, ich habe hier zum probieren u.a.
eine alte Stickgurke, die extrem langsam ist beim schreiben. Legt schon
nach 20 Byte eine Gedenksekunde ein. Zusätzliche Abfrage des Statusbits,
ob dann das Byte akzepiert wurde, ist eine weitere Sicherheitsstufe.

Wenn TXE# = 1 liegt kein Byte zum abholen im FIFO bereit. Das glaube ich
jetzt nach paar Tests verstanden zu haben. Ist noch nicht im Programm
eingebaut, Funktion war mir lange unklar. Hier habe ich jedoch wenig
bedenken, weil das Statusbit praktisch gleiche Info liefert (neues/altes
Byte).

Beim Abholen des Status-Bytes ist übrigens das Status-Bit am Ende der
SPI-Sequenz immer 0, also es ist immer gültig. Die Abfrage geht offenbar
nicht über den FIFO und wird sofort bedient.

Ein knapper Hinweis findet sich im Datenblatt dazu beim Parallelmode, wo
beide Signale auch hardwarmäßig zur Verfügung stehen.

>Es gibt einen SCS-Modus, in dem man den VDIP mit 'binären' Befehlen

Kenne ich, auch schon mal ausprobiert.

>Zumal da noch ein kleines Missverständnis steckt:
>_delay_ms() und _delay_us() haben Beschränkungen.
>Im Manual zum WINAVR steht bei
>_delay_ms() : max 262ms / F_CPU (in MHz)
>_delay_us() : max 768us / F_CPU (in MHz)
>Bei 10 MHz kann man also maximal 26ms Verzögerung erreichen.
>_delay_ms(500) wird somit keine 500ms Wartezeit erreichen.

Das war mal so:
Ab der avr-libc Versionen ab 1.6 geht es länger:
_delay_ms() 6553,5 ms
_delay_us() dito.
http://www.mikrocontroller.net/articles/AVR-GCC-Tu...

>Viel Erfolg bei deinem weiteren Projekt.

Ebenfalls

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Wenn RXF# = 1 ist, ist der FIFO des VNC voll und kann keine Daten mehr
> annehmen. Abfrage hat sich bewährt ...


Hallo ich bin es noch mal.

Mein bzw. Dein Programm geht bei mir immer noch nicht.
Es entstehen wieder nur lehre Dateien auf dem USB-Stick.

Anschein ist der status in der Funktion "char vnc_wr_spi" immer 1
und somit nicht OK selbst wenn ich aus den 15µs Wartezeit 150ms mache
ist der Fehler da und es entsteht ein überlauf.

Da ich Echos senden und Dateien anlegen kann muss das senden doch
eigentlich richtig programmiert sein.
Kann es am dem Modul liegen?

Weiß einer woran es sonst noch liegen kann.
Ich will jetzt erst mal das Modul Updaten.

mfg
LPT

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast Du Dir die letzte Version des Projektarchives runtergeladen?

Häng Dein gesamtes Projekt hier an, oder PM, dann lasse ich es bei mir
mal laufen.

>Ich will jetzt erst mal das Modul Updaten.
Das ist wichtig, mit alten VDAP Version geht nicht alles.

Autor: Korinthenkacker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn man den Befehl RD file absetzt ist nach genau 'nem kByte Schluß,
der Promp-Check versagt. Any hints?

mfg

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Korinthenkacker

RD File absetzen???
Was meist Du mit absetzen??

RD ist doch der Befehl für Datei lesen aber das will ich ja nicht.
Dann gibt es noch RDF aber das ist Dateilänge zurückgeben.

Kannst Du mir das bitte noch mal erklären.

Der Testfile der in die Datei geschreiben werden soll ist 80Byt groß.
Also noch weit enfternt von dem kB

Oder meinst Du alle Bits und Byts die ich sende (also auch die Befehle
das Ping und das je mit 13Bit?

@  Matthias ich hab dir mal ein Mail geschreiben.

mfg
LPT

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@lpt:

Meine e-mail steht unten im Beitrag!

>RD file ...

Lese-Buffergröße im Programm angepasst?

Autor: Korinthenkacker (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe mir aus dem Vorhandenen selber was zusammengeschustert, mein
Monitoring läuft über die serielle Schnittstelle, über die ich auch
Befehle absetzen kann. Laufen tut's auf 'nem MEGA32 mit 14.7456MHz, die
Baudrate beträtg 38400 Baud und die Error-LED ist bei mir dummerweise
von PB0 nach Masse geschaltet (im File natürlich geändert). Hab's mal
angehängt.

mfg

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> VNC1L_AVR_C-Projekt_uart.zip

Läuft bei mir auf Mega644.

Baudrate auf 2400 runtergesetzt, habe gerade keinen Baudratenquarz dran.
So gehts auch mit den interen 1MHz.

Fehler wie Bad command werden noch nicht ausgewertet. Deshalb ist bei
falschen Befehlen erstmal Schluß.

Autor: Korinthenkacker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab's "langsam" auch mal probiert, selbes Ergebnis, bei exakt 1 kByte
ist Sense. Wie wird denn eigentlich eine Fehlermeldung erfolgreich
abgefangen?
Wenn ich Mist schicke, nimmt der VDIP1 mir das sofort übel (zeigt keine
Reaktion mehr). Egal, für heute ist Schluß!

Gute N8

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@LPT:
Da passt einiges nicht:

>vdip1_init();
kannst Du nicht vor der PORT-Festlegung machen.

Ansonsten habe ich mal die LCD an Dein Programm angebunden.

Es wird was gesendet, auch Antworten kommen. Nur das Timing stimmt
nicht. Nach ECS und IPA kommt kein prompt, erst irgendwann später
dazwischen kommt dann mal ein promt durch. Aber inzwischen sendest Du
immer weiter...

Kannst Du nicht wenigstens mal die UART nutzen, um alles zu Monitoren?

@Korinthenkacker
>Wie wird denn eigentlich eine Fehlermeldung erfolgreich
>abgefangen?

Das müsste in dieser Routine geschehen:
unsigned char vnc_rd_answer(unsigned char buffer_check) {
als weiterer Case-Zweig

Zur Zeit wird nur commad failed abgefangen.
Kann auch auf bad command und andere erweitert werden. -->demnächst
geplant

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das mit dem anschissen von irgend einer Monitorring Gelegenheit wird
schwierig.

Es Existiert noch kein Bord.
Im Augenblick ist der AVR auf dem STK500 und über fliegende Verdrahtung
mit dem VDIP1 verbunden, der Provisorisch auf einer Lochrasterkarte
stecket

Ist es vielleicht leichter das VDIP1 Modul über ein UART Verbindung
anzusprechen?
Ich wollte sie mir eigentlich frei halten aber brauchen tue ich sie
nicht.
Ich muss nur so schnell wie möglich Daten senden/schreiben können.

Bin so ein mählich nämlich etwas verzweifelt.
Vor allem da dein Programm bei mir auch nicht läuft und irgendwo min 3
Fehler erkannt werden.

Übersichtlich ist es für mich erst wenn ich denn Code auflockere um zu
sehen wo was anfängt und endet und selbst dann finde ich zu meinem
Programm keinen Unterschied.
Das meiste ist eh nur kopiert.
Jetzt ist erst mal WE da komme ich leider nicht zum weiter arbeiten also
geht es nächste Wochen für mich weiter.
Das Ding muss doch zu knacken sein.

mfg
LPT

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Das mit dem anschissen von irgend einer Monitorring Gelegenheit wird
>schwierig.

Serielle Schnittstelle kann nicht das Problem sein. Und ein
Monitorprogamm auf dem PC auch nicht. Du hättest Dir viel Abeit ersparen
können. So ein Programm kann man praktisch nicht ohne Hilfmittel
erstellen, dazu ist der VNC zu komplex. Dazu kommt, dass man in C schon
ziemlich fit sein sollte.

>Ist es vielleicht leichter das VDIP1 Modul über ein UART Verbindung
>anzusprechen?

Nicht wirklich. Die gesamte Datenauswertung, woran es bei Dir scheitert,
bleibt gleich. Nur die Daten kommen auf andere Art und Weise in den
Buffer.

>Ich muss nur so schnell wie möglich Daten senden/schreiben können.

Erwarte da nicht zu viel. Datenraten, wie auf den Stick, wenn er am PC
hängt, sind nicht annährend nicht zu erwarten. Ein kleiner AVR8 kann
auch garnicht so schnell die Daten liefern.

Autor: Korinthenkacker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jetzt hab ich's:
...
unsigned int rd_answer_versuche = 1000; // TIMEOUT bis Fehler/Abbruch ggf. ANPASSEN!
  while(rd_answer_versuche) {
...
Naja, muß ich mal alles umfummeln.

mfg

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du solltest Dir mal die lezte Version des Projektarchives runterladen.
Dort sind ua. die TIMEOUTS integriert. Ich bin gerade dabei, die
Fehlermeldungen abzufangen. Lade es morgen hoch. Auch die
USART-Funktionen als Monitoring sind dann drin.

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.mikrocontroller.net/articles/USB-Stick_...

Aktualisierte Version des Projektarchives ist hochgeladen.

Details:

Fehlerzustände werden jetzt weitgehend abgefangen.
// ***********************************************************************
// Fehlermeldungen
// ***********************************************************************
//  1  = Kommando wurde vom VNC1L nicht akzeptiert
//  2  = Command Failed
//  3  = Bad Command
//  4  = Disk Full
//  5  = Filename Invalid
//  6  = Read Only
//  7  = File Open
//  8  = Dir Not Empty
//  9  = No Disk
//  20  = kein VNC1L mit VDAP-Firmware vorhanden
//  21  = kein USB-Stick angesteckt
//  50  = Buffer zu klein zum Einlesen der Datei
//  51  = Dateilänge > 64kByte
//  99  = Timeout
// ***********************************************************************
Die Funktion endet zur Zeit erstmal in einer Fehlerroutine. Je nach
Anwendungsfall muss entschieden werden, wie der Fehler zu behandeln ist
(kehrt man zur Kommunikation zurück, oder doch lieber Reset
durchführen?). Ob dies alle mögliche Fehlerzustände sind, wage ich nicht
definitiv zu sagen. Sicher gibt es noch Zustände, die noch nicht erkannt
werden. Auch konnte ich nicht alle provozieren.

UART-Monitoring ist jetzt als Option eingebaut. Sollte für die Testung
unbedingt genutzt werden. (Eine "Fernbedienung" per UART ist nicht
vorgesehen. Wer die VNC1L-Funktionen nur mal testen will, sollte das
VDIP1 erstmal ohne µC direkt per UART (RS232-Treiber nicht vergessen) am
PC+Terminalprogramm betreiben.)

Neue Routine: vnc_rd_dir(......)
Liest die Filelänge einer bestimmten Datei ein. Die Längenangabe wird
vorab gebraucht, wenn die Datei später mit RD oder RDF eingelesen werden
soll.

Weitere Änderungen zur Stabilitätsverbesserung.

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Es wird was gesendet, auch Antworten kommen. Nur das Timing stimmt
> nicht. Nach ECS und IPA kommt kein prompt, erst irgendwann später


Danke für die mühe.
Ich hab mich heut noch mal rangesetzt und nachgesehen.
Daraufhin hab ich in main statt nach jedem Befehl 1s zu warten, mal eine
Überprüfung auf Promt ('>') eingefügt und schon hab ich Daten im meiner
Datei. Und schneller geht es auch noch.

Allerdings in ASCII vorm und leider stimmen die nicht mit den Gesendeten
Daten überein.
Allerdings stimmt schon mal die Anzahl.

Morgen geht es weiter N8

mfg
LPT

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warten/delays sind in den letzten Versionen nicht mehr nötig. Nimm
möglichst die letzte Version von heute zur Orientierung. Läuft bei mir
zumindest sehr stabil.

Prompt-Prüfung ist ein zentraler Punkt bei der gesamten Ansteuerung des
VNC1L.

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OK ich hab es soweit das die Daten auf dem USB abgelegt werden.
Und offenbar sogar richtig bloß der Texteditor interpretiert es
wahrscheinlich falsch.

Die Zeichen 32 bis 126 aus der ASCII Tabelle (also alle Buchstaben die
Zahlen und die gängigen Zeichen) werden richtig dargestellt.

Ich hatte eigentlich gedacht das die Binären Daten vom PC auch als Hex
vom USB_Stick gelesen werden.

Aber anscheint hab ich mit dieser Annahme daneben gelegen.

Wie wertet ihr die Daten aus?
Auf eine Rechenintensive Wandlung von 8Bit auf ASCII Zahlen wollte ich
mir eigentlich sparen um denn µC zu entlasten und so schneller Abtasten
zu können.

Oder gibt es ein Programm das aus denn USB die Daten in Hex ausliest?

mfg
LPT

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ich hatte eigentlich gedacht das die Binären Daten vom PC auch als Hex
>vom USB_Stick gelesen werden.

Der VNC schreibt die Daten 1:1, welche Du ihm anbietest. Unterschieden
zwischen ASCII und Binär wird nicht. Das unterliegt der Interpretation
Deiner Auswerte-Software. Jedes ASCII-Zeichen ist auch Binär oder als
HEX anzeigbar.

>Die Zeichen 32 bis 126 aus der ASCII Tabelle (also alle Buchstaben die
>Zahlen und die gängigen Zeichen) werden richtig dargestellt.

Jeder Texteditor kann nur die ASCII-Zeichen darstellen. Wenn Du die
dazugehörigen Hex-Werte sehen willst, bieten einige Editoren zB. die
Ansicht als HEX.

Autor: Markus (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo an alle

ich hänge momentan auch an einem Datenlogger-Projekt mit dem VDIP1. Mein
VDIP1 soll von einem NEC-V850 über SPI mit Daten versorgt werden, die
dieser auf einen USB-Stick abspeichern soll.

Nachdem am Anfang nichtmal der USB-Stick erkannt wurde (trotz FAT32 und
512 Byte Speichereinheiten) hab ich die Firmware von 3.66 auf 3.68
geupdatet. Jetzt erkennt er den USB-Stick. Über meine Oszi kann ich auch
die Daten, die der VDIP1 zu Beginn schickt (Versions Nr. / USB-Device an
P2 detected etc...) auslesen und scheint zu funktionieren.

Mein Knackpunkt liegt aber beim Senden der Kommandos. Ich habe die
Sende-Routine ( aus VDIP1 Datenblatt und auch aus dem VNC1L-Datenblatt)
mit C nachgebildet und auf dem Oszi sieht sie auch -meiner Meinung nach-
gut aus. Nur nimmt der VDIP1 die Kommandos nicht an (kein Blinken an LED
2, keine Prompt-Antworten bei '\n', DIR, FWV etc.) Das einzige mal
blinkt die LED 2, wenn vom VDIP beim Initialisiern der Disk "No Upgrade"
gemeldet wird. Danach leuchtet die LED nur durch und bei Lese-Versuchen
kommt immer nur 0x0D und Statusbit auf High (alte Daten).

Hat jemand eine Idee, woran es liegen könnte, dass meine Kommandos nicht
angenommen werden?

Meine Clock-Zeiten liegen über 1 us, also zu schnell dürfte ich auch
nicht senden (VDIP nimmt ja angeblich 12 MHz CLK-Signale an...)
Gesendet Wird in der Reihenfolge: "ECS" , "IPA" und dann "DIR", jeweils
mit Lesezyklen dazwischen.

Hier ist mein Sendecode (noch ohne Status Überwachung, das führe ich
noch per Oszi durch):
void WriteData(unsigned char wr_byte)
{
  unsigned char stelle, status;
    SPI_CLK_H;   /* 1. Bit */
    SPI_CLK_L;
    SPI_CS_H;
    SPI_MOSI_H;

    SPI_CLK_H;   /* 2. Bit */
    SPI_CLK_L;
    SPI_MOSI_L;

    SPI_CLK_H;   /* 3. Bit */
    SPI_CLK_L;

    SPI_CLK_H;   /* 4. Bit */
    SPI_CLK_L;

    for(stelle = 0x80 ; stelle ; stelle >>= 1)
    {
      /* 5. - 12. Bit */
      if(wr_byte & stelle)
      {
        SPI_MOSI_H;
      }
      else
      {
        SPI_MOSI_L;
      }
      SPI_CLK_H;
      SPI_CLK_L;
    }

    SPI_MOSI_L;

    SPI_CLK_H;
    SPI_CLK_L;
    SPI_CS_L;

    SPI_CLK_H;   /* 14. Bit halte CS Pegel low für 1 cycle */
    SPI_CLK_L;
}

Im Anhang befindet sich ein Oszibild eines gesendeten 'E' (ASCII: 0x45)
Zur Legende:
Blau:  MISO
Gelb:  Chip Select
Rot:   CLK
Grün:  MOSI
Zeit Division: 10 us

Danke schonmal für die Hilfe!

Gruß
Markus

Autor: Markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Edit: Ein Edit Button wäre cool...

Ok, ich habe das Problem jetzt gefunden. Meine '\n' Zeichen nach den
Einzel Commandos wurden falsch gesendet.
Schickt dem VDIP1 lieber direkt eine '13', dann passt das auch mit dem
Return Zeichen!

So jetzt sitze ich gleich am nächsten Problem. Bei jedem Kommando (ECS,
IPA bisher getestet) erhalte ich ein "Bad Command". Mal sehen was ich da
noch so finde...

Gruß

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>So jetzt sitze ich gleich am nächsten Problem. Bei jedem Kommando (ECS,
>IPA bisher getestet) erhalte ich ein "Bad Command". Mal sehen was ich da
>noch so finde...

Nach jedem Kommando unbedingt auf die Bestätigung des VNC1L warten
(D:\>), meist Prompt_Check genannt. Erst dann kann er weitere Kommandos
annehmen. Sendest Du vorher schon weitere Kommandos, kommt irgendwann
ein 'Bad command'.

Autor: Markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Matthias,

danke für die schnelle Antwort.

Mein Plan sieht augenblicklich so aus:
Ich schicke dem VDIP1 ein Kommando und gebe ihm dann direkt im Anschluss
(nach kurzer Delay-Zeit) mit Read-Zyklen solange Gelegenheit zu
antworten, bis das Status-Bit "Alte Daten" anzeigt.

Diese Antwort ist immer "Bad Command", obwohl weitere Kommandos erst
danach übermittelt werden.

Einzige Ausnahme: ein Echo scheint er zu erkennen. Das Echo beantwortet
er mit: E "Return" und dann nur noch "Alte Daten", also auch ohne Prompt
Zeichen.

Kann es sein, dass ich zu kurz warte, bis ich mit den Read-Zyklen
beginne?

Gruß
Markus

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ich schicke dem VDIP1 ein Kommando und gebe ihm dann direkt im Anschluss
>(nach kurzer Delay-Zeit) mit Read-Zyklen solange Gelegenheit zu
>antworten, bis das Status-Bit "Alte Daten" anzeigt.

Er wird möglicherweise zunächst 'alte Zeichen' liefern, dann erst Neue.
Lies doch einfach alle empfangenen 'neuen Zeichen' nach einem Kommando
in einen Buffer ein und prüfen den Buffer auf "D:\>". Dann ist mit
Sicherheit die Bestätigung der Kommandoannahme da. Allein auf die
Abfrage alte/neue Zeichen würde ich mich nicht verlassen. Das passiert
auch schon mal mitten in einer Antwort. Da würde Dir dann ein Teil zur
Auswertung fehlen.

>Kann es sein, dass ich zu kurz warte, bis ich mit den Read-Zyklen beginne?

Du kannst ohne Delays sofort beginnen zu lesen. Nur Status-Bit und
Status-Byte immer auswerten.

Autor: Markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok. Dann optimiere ich mal meinen Code auf Prompt-Abwarten, Status-Bit-
und Status-Byte-Auswertung.

Danke nochmals für deine Hilfe.

Autor: Uwe Jassmann (ohweee)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,
ich versuche gerade den vdip1 in Betrieb zu nehmen und komme dabei nicht
allzuweit. Ich habe ihn provisorisch verdrahtet und mich mit einem
terminal programm mit ihm verbunden. soweit ich das verstehe, sollte ich
nach dem einschalten ueber das terminal lesen koennen wer und was der
controller ist und wenn er bereit ist, dann erscheint das D:\>

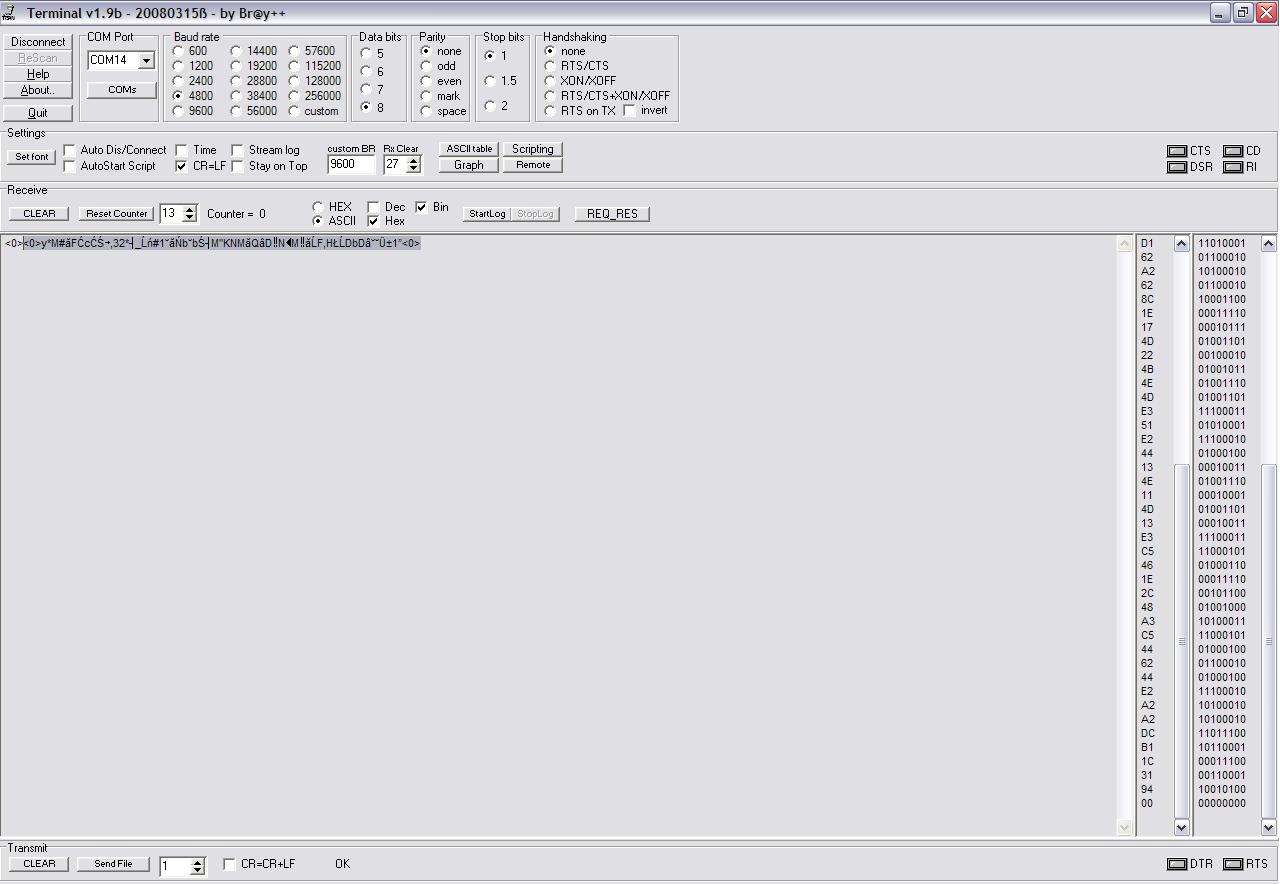

Komischer weise passiert genau das nicht (siehe Screenshot) und ich habe
nicht wirklich eine idee woran es liegt. Ich kann ihn flashen via usb,
das habe ich schon probiert. Hab die Uart Uebertragungsgeschwindigkeit
veraendert. Das es funktioniert mache ich daran fest, dass die
Empfangene Nachricht (egal wie unsinnig mir erscheint) die gleiche ist
bei 4800 und 9600 (ohne und mit rts/cts)
hat vielleicht jemand eine idee woran es liegen koennte? Vielleicht ist
das problem ja schon mal bei jemandem aufgetreten. ich bin nicth so
super firm mit dem inbetriebnehmen solcher boards, somit koennte es halt
auch ein voellig bescheuerter fehler sein :)
Uwe

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du hast foffentlich einen MAX232-Pegelwandler für TXD und RXD dazwischen
geschaltet! Sonst dürfte das Teil kaputt sein.

Ansonsten lt. Datenblatt:

Baud rate (default =9600 baud), flow control settings (default =
RTS/CTS), number of data bits (default=8), parity (default is no parity)
and number of stop bits (default=1) are all configurable using the
firmware command interface. Please refer to http://www.ftdichip.com (or
latest version).

RTS-CTS (PIN9-PIN10) muss direkt am VDIP1 verbunden sein. Die beiden
Jumper hast Du sicher auf UART gesteckt?

Autor: Michael S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Uwe,

bei der seriellen Übertragung (ohne Handshake) den Pin CTS auf Masse
ziehen,
Standardparameter 9600 Baud, keine Parität, 1 Stopbit.

Vielleicht hilft auch die Beschreibung zum Bausatz STI100
(USB-Stick-Interface), hier ist der selbe Chip eingesetzt.

Michael S.

Autor: Uwe Jassmann (ohweee)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jup! Ja der fehler lag natürlich im fehlenden max202.
hab jetzt halt den schritt übersprungen und den vdip1 driekt mit meinem
µC verbunden. Dann stimmen die Pegel.
danke für die Hilfe.

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Jup! Ja der fehler lag natürlich im fehlenden max202.

Und er lebt noch?

Autor: Uwe Jassmann (ohweee)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also, zumindest schickt er die nachrichten, die man erwartet. ich würde
das als indiz sehen, dass es er noch funktioniert. Anfänger glück was :)

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Einen gewissen Schutz haben die Eingäne offenbar. Sie sind ja auch
5V-tolerant.

Autor: Filth __ (filth)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

vielleicht ist das der passende Thread für mein Problem.

Ich schreibe Daten auf das Interface, ohne Handshake.

Das wird vom µC gesendet:
<\r>
IPA<\r>
<\r>
OPW 666.txt<\r>
WRF 140<\r>
$GPRMC,000004.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*70^^$GPGGA,000005.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*4B#^<\n>CLF 666.txt<\r>
<\r>
OPW 666.txt<\r>
WRF 140<\r>
$GPRMC,000006.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*72^^$GPGGA,000006.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*48#^<\n>CLF 666.txt<\r>
<\r>
OPW 666.txt<\r>
WRF 140<\r>
$GPRMC,000007.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*73^^$GPGGA,000007.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*49#^<\n>CLF 666.txt<\r>
<\r>
OPW 666.txt<\r>
WRF 140<\r>
$GPRMC,000008.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*7C^^$GPGGA,000008.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*46#^<\n>CLF 666.txt<\r>
<\r>
OPW 666.txt<\r>
WRF 140<\r>
$GPRMC,000009.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*7D^^$GPGGA,000009.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*47#^<\n>CLF 666.txt<\r>
<\r>
OPW 666.txt<\r>
WRF 140<\r>
$GPRMC,000010.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*75^^$GPGGA,000010.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*4F#^<\n>CLF 666.txt<\r>
<\r>
OPW 666.txt<\r>
WRF 140<\r>
$GPRMC,000011.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*74^^$GPGGA,000011.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*4E#^<\n>CLF 666.txt<\r>
<\r>
OPW 666.txt<\r>
WRF 140<\r>
$GPRMC,000012.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*77^^$GPGGA,000012.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*4D#^<\n>CLF 666.txt<\r>
<\r>
OPW 666.txt<\r>
WRF 140<\r>
$GPRMC,000013.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*76^^$GPGGA,000013.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*4C#^<\n>CLF 666.txt<\r>
<\r>
OPW 666.txt<\r>
WRF 140<\r>
$GPRMC,000014.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*71^^$GPGGA,000014.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*4B#^<\n>CLF 666.txt<\r>
<\0>

Aber auf dem Stick landet folgendes:
$GPRMC,000004.026,V,5122.9659,N,00656.9130,E,0.00,0.00,06GA,000005.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*4B#^
CLF 666.txt

OPW $GPRMC,000006.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*72^^$GPGGA,000006.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*48#^
$GPRMC,000007.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*73^^$GPGGA,000007.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*49#^
$GPRMC,000008.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*7C^^$GPGGA,000008.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*46#^
$GPRMC,000009.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*7D^^$GPGGA,000009.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*47#^
$GPRMC,000010.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*75^^$GPGGA,000010.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*4F#^
$GPRMC,000011.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*74^^$GPGGA,000011.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*4E#^
$GPRMC,000012.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*77^^$GPGGA,000012.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*4D#^


Man sieht, dass der zu schreibende String nicht komplett ankommt und
daher die folgenden Steuerbefehle als Teil vom Eingabestring angesehen
werden.
Dieser Fehler tritt immer wieder auf, dazwischen sind korrekt
geschriebene Blocks.

Betrieben wird das Ganze mit 9600 Baud.

Jemand eine Idee was es sein kann?

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe es mir mal angesehen.

Im ersten Datenblock fehlt mittendrin ein Stück. Konkret: es werden die
ersten 57 Byte korrekt geschrieben, dann fehlen 17 Byte und dann folgt
der Rest. Da der VNC1L aber auf exakt 140 Byte wartet, interpretiert er
natürlich nun alle weiteren Bytes nicht als Kommando, sondern Nutzdaten,
bis die 140 erreicht wird.

Sieht nach einem Bufferüberlauf aus. Um das Problem einzugrenzen,
erstmal versuchsweise nach jedem gesendeten Byte ein delay. Besser wäre
gleich die Nutzung der Handshakesignale. RTS#/CTS# ist bei VDAP
standardmäßig aktiviert. Möglicherweise tritt es auch nicht bei allen
Sticks gleichermaßen auf.

Aus Erfahrung mit dem SPI-Interface weiss ich inzwischen, dass durchaus
auch hier der Buffer, besonderes beim schreiben, relativ schnell voll
wird und ohne diesbezügliche Prüfungen kommt es da auch zu
Fehlfunktionen.

Autor: Filth __ (filth)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Antwort!

Die Daten werden mit etwa 1Hz an den STI gesendet, eigentlich ist es ja
nicht besonders schnell. Ich benutze BASCOM, der Sendeteil sieht bei mir
so aus:
' write given data to the usb device
Sub Writeusb(mydata As String)
   Length = Len(mydata)
   Writestring = "WRF " + Str(length)

   Print #2 , Chr(&H0d);

   Print #2 , "OPW myFile.txt";
   Print #2 , Chr(&H0d);

   Print #2 , Writestring;
   Print #2 , Chr(&H0d);

   Print #2 , Mydata;

   Print #2 , "CLF myFile.txt";
   Print #2 , Chr(&H0d);
End Sub

Ich habe gelesen, dass man nach jedem Befehl auf den Prompt warten
sollte - ist vielleicht hier der Fehler?
Wie man hier sieht, sende ich den gesamten String auf einmal (Print #2 ,
Mydata;) und nicht Zeichen für Zeichen. Allerdings weiß ich auch nicht,
wie Bascom das intern regelt.

Fragen:
- Ich sitze gerade nicht vor dem Aufbau, aber jetzt fällt mir auf, dass
in der Schreibmethode meine Befehle ohne Delays hintereinander versendet
werden. Ist evtl da schon der Fehler?
- Soll ich den String tatsächlich lieber Zeichen für Zeichen in einer
Schleife senden?
- Wie hoch sollten die Delays zwischen den einzelnen Zeichen sein?
- Wie genau funktioniert der Handshake? Habe damit noch nie gearbeitet.
- Ich habe angenommen, dass 1Hz Schreibrate eigentlich recht
unproblematisch ist, später sollte diese auf 5 oder 10Hz steigen. Wenn
aber jetzt schon bei 1Hz Probleme auftreten, wird man dann überhaupt mit
5Hz auf den Stick schreiben können?

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ich habe gelesen, dass man nach jedem Befehl auf den Prompt warten
>sollte - ist vielleicht hier der Fehler?

Ja, nur so weist Du, dass der VNC wieder in der Lage ist neue Kommandos
anzunehmen.

Mit 1Hz meist Du wohl die Frequenz, mit der Du die Subroutine
aufrufst(?) Das eigentliche senden darin dürfte wesentlich schneller
gehen. Auf eine bestimmte Geschwindigkeit kannst Du Dich nicht
verlassen. Jeder Stick erreicht bauartbedingt unterschiedliche Zeiten.
Also, nach jedem Befehl auf das Prompt prüfen, noch einen Timeout
einbauen usw., dann holst Du das maximale raus.

Testweise erstmal jedes Byte einzeln senden und eine Pause ca. 1...10ms
dazwischen.

Bascom halte ich nicht besonderes dafür geeignet, schon wegen der
Tatsache, dass man nicht weiß, was die vordefinierten Funktionen
überhaupt genau machen. Handshake-Nutzung dürfte damit auch ein Problem
werden.

Hast Du RTS# und CTS# am VNC direkt miteinander verbunden?

Autor: Filth __ (filth)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias K. schrieb:
>
> Mit 1Hz meist Du wohl die Frequenz, mit der Du die Subroutine
> aufrufst(?)

Ja

> Also, nach jedem Befehl auf das Prompt prüfen, noch einen Timeout
> einbauen usw., dann holst Du das maximale raus.

Gibt es Erfahrungen, mit welcher Frequenz man eine solche Schreibroutine
zuverlässig aufrufen könnte? Eigentlich wollte ich darauf hinaus alle
250ms einen Datensatz von etwa 300 kb zu schreiben.

> Testweise erstmal jedes Byte einzeln senden und eine Pause ca. 1...10ms
> dazwischen.

Ok, werde das heute testen.

> Hast Du RTS# und CTS# am VNC direkt miteinander verbunden?

Nein, ich habe es wie im Datenblatt zum STI angegeben gemacht:

" Möchte man ohne Handshake auskommen oder ist ein Handshake
nicht möglich, kann der /CTS-Pin mit Masse verbunden
werden. "

Sollten RTS und CTS miteinander verbunden werden?

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Gibt es Erfahrungen, mit welcher Frequenz man eine solche Schreibroutine
>zuverlässig aufrufen könnte? Eigentlich wollte ich darauf hinaus alle
>250ms einen Datensatz von etwa 300 kb zu schreiben.

Das wird auf keinen Fall was. Rechne doch mal nach: Bei 9600Baud (Bit/s)
schaffst Du den Overhead mit eingerechnet ca. 0.9kbyte je Sekunde zu
übertragen. Wieviele Minuten Deine 300kb brauchen kannst Du Dir
ausrechnen.

>Hast Du RTS# und CTS# am VNC direkt miteinander verbunden?
>Nein, ich habe es wie im Datenblatt zum STI angegeben gemacht:

Versuchsweise mal machen.
Besser beide Signale mit Portpins verbinden und auswerten/setzen.

Autor: Filth __ (filth)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry - ich habe mich vertippt.
Es sollte 300 Byte nicht nicht Kb heissen.

Die Baudrate würde ich dann auf 115.200 hochsetzen, wobei auch 9600 für
die Datenmenge ausreichen sollten.

Werde heute abend also CTS und RTS miteinander verbinden. Den String
Zeichen für Zeichen mit Delays senden.

Zwei abschliessende Fragen noch:
Ist die Auswertung der CTS / RTS Pins nicht äquivalent zum Warten auf
den Prompt vom STI?
Verstehe ich das richtig, dass CTS auf 1 geht, wenn das STI bereit zum
Empfangen ist?

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ist die Auswertung der CTS / RTS Pins nicht äquivalent zum Warten auf
>den Prompt vom STI?

Nein, die RTS/CTS Auswertung ist einige Ebenen tiefer angesetzt und
betrifft den internen Hardwarebuffer des VNC1L.

Die Funktionensweise von RTS/CTS findest Du im Internet oder hier:
http://www.mikrocontroller.net/articles/RS-232
beschrieben. Wahrscheinlich hält der VNC1L den RTS-Pin auf 0, wenn er
weitere Daten annehmen kann. Das musst Du mit dem µC erfassen und wenn
der RTS-Pin 1 wird entsprechend das Senden unterbrechen bis RTS wieder 0
wird. (PS: Es könnte auch 1/0 sein, habe jetzt keine Zeit das Datenblatt
genauer zu lesen;-) ) Eventuell musst Du es ausprobieren.

Autor: Filth __ (filth)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, ich habe alles mögliche getestet:

- Zuerst CTS und RTS direkt am STI miteinander verbunden --> kein Erfolg
- Daten in einer Schleife mit timeouts nach jedem Zeichen gesender -->
kein Erfolg
- Nach jedem Befehl timeouts eingebaut --> kein Erfolg

Mir ist jedoch etwas aufgefallen:
Wenn ich meinen String, der geschrieben wird im Code statisch
deklariere, tritt der Fehler nicht auf. Es gibt den Fehler nur, wenn der
String vom UART0 kommt.

Hier der gesamte Code. Habe ich dort irgendwo einen Fehler, den ich
nicht sehe?
$regfile = "m644pdef.dat"
$crystal = 16000000
$hwstack = 128
$swstack = 512
$framesize = 128
$baud = 9600
$baud1 = 9600

Open "COM2:" For Binary As #2
Config Serialin = Buffered , Size = 100 , Bytematch = 13

Declare Sub Serial0charmatch()
Declare Sub Clearvars()
Declare Sub Initsti()
Declare Sub Buildgpsstring()
Declare Sub Writeusb()

Dim Incoming_data As String * 100
Dim Gps_string As String * 200
Dim Mc As String * 100
Dim Ga As String * 100
Dim Writestring As String * 200
Dim Length As Integer

Call Initsti()

Enable Interrupts

Mc = ""
Ga = ""

Do
   If Mc <> "" And Ga <> "" Then

      ' write data to usb
      Call Writeusb()

      ' tidy up
      Call Clearvars()
   End If
Loop
End


'Daten vom Buffer auslesen
Sub Serial0charmatch()
   If Mc <> "" And Ga <> "" Then
      Return
   End If

   Input Incoming_data Noecho

   If Len(incoming_data) > 50 Then

      If Mid(incoming_data , 2 , 6) = "$GPRMC" And Mc = "" Then
         Mc = Incoming_data
      End If

      If Mid(incoming_data , 2 , 6) = "$GPGGA" And Ga = "" Then
         Ga = Incoming_data
      End If
   End If
   Return
End Sub


'STI Initialization
Sub Initsti()
   Wait 10
   Print #2 , Chr(&H0d);
   Print #2 , "IPA";
   Print #2 , Chr(&H0d);
   Wait 10
End Sub


' variablen leeren
Sub Clearvars()
   Mc = ""
   Ga = ""
   Incoming_data = ""
   Gps_string = ""
   Writestring = ""
End Sub


' create the cps writestring
Sub Buildgpsstring()
    Gps_string = Mc + "^"
    Gps_string = Gps_string + Ga
    Gps_string = Gps_string + Chr(&H0a)
End Sub


' write given data to the usb device
Sub Writeusb()

    ' wenn man das einkommentiert, funktioniert es.
    'Gps_string = "$GPRMC,000007.026,V,5122.9659,N,00656.9130,E,0.00,0.00,060180,,,N*73^^
$GPGGA,000007.026,5122.9659,N,00656.9130,E,0,0,,102.5,M,47.5,M,,*49#^"

   Disable Interrupts
   Length = 0
   Length = Len(gps_string)
   Writestring = "WRF " + Str(length)

   Print #2 , "OPW 1.txt";
   Print #2 , Chr(&H0d);

   Print #2 , Writestring;
   Print #2 , Chr(&H0d);

   Print #2 , Gps_string;

   Print #2 , "CLF 1.txt";
   Print #2 , Chr(&H0d);

   Enable Interrupts
End Sub

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Wenn ich meinen String, der geschrieben wird im Code statisch
>deklariere, tritt der Fehler nicht auf. Es gibt den Fehler nur, wenn der
>String vom UART0 kommt.

>Hier der gesamte Code. Habe ich dort irgendwo einen Fehler, den ich
>nicht sehe?

Das frag besser in einem Bascomforum. Ich verstehe zwar das Programm so
ungefähr, aber Bascom hat zuviele unüberschaubare Funktionen, welche die
Ursache sein könnten.

Soweit ich es Überblicke, schreibst Du nach wie vor einfach auf den
VNC1L los, ohne auf Rückmeldungen, wie das Prompt oder Fehlermeldungen
zu detektieren. Das wird so nichts.

Kuck Dir mal das Video an. Da siehest Du die Abläufe und die Antworten
des VNC1L im Detail.
Youtube-Video "VNC1l-1A VDIP2 USB HOST"

Autor: Filth __ (filth)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich denke ich habe den Fehler gefunden.
Verwende jetzt einen Handshake bzw. sende nur, wenn RTS vom STI auf 0
ist und das Problem ist nicht mehr aufgetreten.

Mit der neuen Firmware fährt das Ding übrigens viel schneller hoch, da
die Größe vom Stick nicht mehr ermittelt wird.

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schön dass es jetzt funktioniert. RTS hat demnach die oben vermutete
Polarität.

Firmwareupdate sollte man unbedingt machen, meist haben die Module bei
der Lieferung eine alte Version drauf.

Autor: Josh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi,

ich habe mal eine Frage, die nicht unbedingt hiermit zu tun, die sich
nur aus diesem Projekt ergeben hat. Es geht allgemein um C.

Die Testnachricht wird ja in eine Zeigerfeld geschrieben
char *file1[] =  {
  "USB-Stick am Mikrocontoller -\n\r",
    "Version: V1.24, Stand: 16.11.2009, Author: Matthias Kahnt\n\r",
  "Text-File 1 vom VNC1L/VDIP1 erzeugt!\n\n\r\a"};  // \a als File-Endekennung NEU

wenn ich das richtig verstehe, könnte man das zeigerfeld auch so
schreiben
char file[];   //norales Array erstellen
*file[]=...    //in das eben erstellte Array schreiben
also, so, habe ich das bisher begriffen, ist ein zeigerfeld ein Array
auf das gezeigt wird, oder? stehe gerade ein bischen aufn schlauch...
mein Inhalt, der in der Textdatei stehen soll, den habe ich in einem
normalen Array, ich weiß bekomme es aber echt nicht hin, diesen an
file1[] zu übergeben, ich dachte es geht mit einer schleife bei der
zeichen für zeichen übergeben wird, oder mit memcpy...

viell bin ich hier ja auch ganz falsch, aber vielleicht hat ja auch
jemand einen kleinen typ ür mich, wie ich mein array inhalt in das
zeigerfeld, bzw in die datei bekomm, dankeschön

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ähnlich ist die Binär-File-Variante organisiert. Diese kannst Du auch
für Textfiles nehmen.

>char file[];   //norales Array erstellen
char*  myptr = file oder &file[0] liefert die Adresse des ersten
Elementes des Arrays
file[0] = 'T'; schreibt T an die erste Stelle usw.
char myvar = file[0]; dto. auslesen

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo ich bin es mal wieder.

Mein VDIP1 arbeitet je seit einigen Monaten schon.
Und jetzt wo sich bei meinem Projekt dem Ende naht.
Wollte ich anfangen die Prozessorgeschwindigkeit erhöhen.

Atmel ON-Chip Takt mit 1MHz war ja zum Testen OK aber jetzt sollen es
doch 12MHz sein.

Allerdings wird die Kommunikation mit dem VDIP1 immer langsamer je hör
die Taktrate ist.
Bei 1MHz bekomme ich 14Datenpakete gesendet.
Bei 8MHz sind es noch 12 Datenpakete
Und bei 12MHz sind es nur noch 10Datenpakete.

Das kann doch nicht normal sein.

Und dann hab ich mal noch eine Frage zu denn Befehlen "CLS" und "SUD"
Also Datei schließen und VDIP1 deaktivieren.

Irgendwie will das bei mir nicht klappen, Das sind die einzigsten
Befehle bei dennen ich eine Fehlermeldung bekomme.

mfg
LPT

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nick Olaus schrieb:
> Und dann hab ich mal noch eine Frage zu denn Befehlen "CLS" und "SUD"
> Also Datei schließen und VDIP1 deaktivieren.

Meinst Du "CLF <filename>"?

"SUD" geht nur, wenn das File vorher geschlossen wurde.

Was verstehst Du unter Datenpaketen konkret?

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, sorry natürlich CLF <dateiname>
Im Programm war es aber richtig geschrieben.

Die Datei zu erweitern geht und das mit Datei schließen ist der gleiche
Programmablauf aber das geht nicht.


Datenpakete sind bei mir Messwerte die ich aufnehme und auf den
USB-Stick schreibe.

Die Datenpakete waren bei mir immer gleich lang aber je schneller der
Controller arbeitet desto länger ist der Zeitabstand zwischen 2
Aufnahmephasen (in dieser Zeit wird der Stick beschrieben).

mfg
LPT

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei 12Mhz Taktrate des µC kommst Du langsam in den Grenzbereich. Im
Datenlatt ist für VNC1L SPI-Übertragung max. 12Mhz (SCLK Periode 83ns)
angegeben. Da wirkt sich jedes nicht ganz korrekte Timing ungünstig aus.

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Matthias

Danke für die antwort.
Aber bei mir ist es nicht nur bei 12MHz das er langsam wird.
Selbst bei 8MHz ist er langsamer als bei 1MHz.

mit welcher Frequenz betreibst Du denn deinen Prozessor?
Und wie lange dauert bei dir eine Übertragung von sagen wir mal 17Byte

mfg
LPT

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich kann es erst bei Gelegenheit ausprobieren. Ich hatte mein aktuelles
Testprogramm aber schon mit 18,432MHz laufen.

All zu großen Datendurchsatz kannst Du grundsätzlich nicht von dem
Gesamtystem erwarten.

Kennst Du das Dokument:
http://www.vinculum.com/documents/appnotes/AN_112_...

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein die Seite kannte ich noch nicht.

Aber hab ich das richtig gelesen die SPI Schnittstelle ist am
langsamsten?

Mir war so als hätte ich irgendwo gelesen das die UART nicht besonders
schnell ist und das es mit SPI besser bzw. schneller geht.

Wie ist das eigentlich, das beschreiben dauert doch gar nicht solange
aber das aufrufen der Befehle und das warten bis das VDIP1 Modul bereit
ist frisst soviel zeit.

Ist das richtig?
Weil dann übertrage ich nicht nach jedem Messintervall die Daten sondern
Horte die erst mal auf dem Controller. Und schieb dann stoßweise gleich
ein paar 100Byt mit einmal rüber.

mfg
LPT

Autor: Matthias K. (matthiask)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
SPI ist die langsamste Übertragungsvariante. Dafür bleibt die UART am µC
für andere Dinge frei.

Der Preis der einfachen Kommunikation über Befehle ist die
Geschwindigkeit. Du könnstest den VNC1L als USB-Host auch selber
programmieren, nur das ist ein gewaltiger Aufwand, allein die
FAT-Implementierung.

Blochweises schreiben ist auf jedem Fall eine günstige Variante.

Autor: Nick Olaus (lpt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da hab ich also damals was falsch verstanden.

Aber Außer die Übertragungsgeschwindigkeit ist mein Hauptproblem
eigentlich das ich denn Stick nicht sicher vom Gerät entfernen kann.
        sprintf (&sende_buffer[0],"CLF %s",*Dateiname);  // Datei schleißen
           if (vdip1_befehl_schreiben(sende_buffer))
          {                  // Fehler Überlauf, Komando
            Stoerung = 1;            // wurde nicht angenommen
          }

        if (vdip1_befehl_schreiben("SUD"))    // VDIP1 Deaktivieren
          {
            Stoerung = 1;
          }

        if (vdip1_pruefen(vdip1_fehl) == vdip1_ok);  // Prüfung auf VDIP1 Zustand
          {                  // Befehl empfangen ???
            Stoerung = 1;          // Störung setzen
          }

        if ( Stoerung == 1)
          {
            stoerung (Stoerung);      // Störung auswerten
          }

Das sollte eigentlich funktionieren.
Bei Datei Anlegen oder Erweitern funktioniert es ja auch.

mfg
LPT

Autor: Heiko_TA (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Allerseits,

ist ja schon ziemlich lang geworden, der Beitrag...

Ich betreibe den ELV-Bausatz STI100 an einem UART des ATMEGA644, am
anderen hängt das Touch-Panel Kit 320-8 von Electronic Assembly.
Funktioniert eigentlich super, mit mehreren Einschränkungen:
Da das Gerät mit einem Akku betrieben wird, wird es so gut wie nie
ausgeschaltet. Deswegen passiert es hin und wieder, dass der USB-Stick
erst dann initialisiert wird, wenn ich ihn eigentlich schon lesen
möchte. Das ist nervig, weil jedesmal nach einem Firmwareupdate gesucht
wird... Vielleicht weiß jemand, wie man das Suchen nach dem Update
ausschalten kann.

Das eigentliche Lesen ist auch nichts kompliziertes: Eine Textdatei mit
einer Liste von Artikelnummern und zugewiesenen Spezifikationsdaten. Im
Moment mache ich es ganz simpel: Den Befehl RD + Dateiname an das VNC1L
senden. Dann aus den empfangenen Daten die rauspicken, die ich brauche.
Funktioniert eigentlich ganz gut, wenn nicht jedesmal die gesamte Datei
gesendet werden würde. Die ist zwar nur ca. 20 kB groß, aber bis sie
komplett bei 9600 Baud gesendet wurde, vergeht eben doch einige Zeit.
Und in dieser Zeit ist das VNC1L "lahmgelegt".
Da die Daten zeilenweise, also pro Artikelnummer eine Zeile, in der
Datei stehen, wäre es toll, wenn ich die Datei zeilenweise einlesen
könnte. Wenn ich die richtige Zeile habe, okay...kein weiteres Lesen
nötig. Hab aber leider noch nicht rausbekommen, wie das gehen könnte.
Soweit ich das der ELV-Anleitung (Link unten) entnommen habe, gibt es
noch den OPR in Verbindung mit RDF. Nur muß ich hier die Anzahl der zu
lesenden Bytes angeben. Ich weiß nur leider vorher nicht, an welcher
Stelle die gewünschte Artikelnummer steht... Möglicherweise könnte es
mit SEK gehen. Also bspw. 50 Bytes lesen, mit SEK dann auf das 51. Byte
einstellen und ggf. weiterlesen. Hat das vielleich schon jemand gemacht,
oder eine andere Idee?

Da das mein erstes größeres Programm ist, bin ich natürlich auch für
jeden anderen Tipp dankbar!!!

Viele Grüße
Heiko


http://www.elv-downloads.de/Assets/Produkte/8/857/...

Autor: Vnc Tester (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich weiß der Thread ist ein wenig alt, brachte aber viele brauchbare
Informationen zum vorschein.

Ich habe mich heute auch mal am VDip versucht.

Es klappt ansich auch alles recht gut. Ich habe allerdings ein paar
Probleme bei der Auswertung der Daten bzw. Probleme beim Timing.

Setup:
Vdip <-> µC = Hardware Uart
Cts Vdip = Gnd
Rts Vdip = µC

Programmiert habe ich mi Bascom. Hier mal der Testcode:
Declare Sub Usb_init
Declare Sub Usb_wait
Declare Sub Usb_dir
Declare Sub Usb_open_file

$regfile = "m16def.dat"
$crystal = 16000000
$hwstack = 32
$swstack = 20
$framesize = 40
$baud = 9600

Config Porta = Output
Config Portb = Output
Config Portc = Output
Config Portd = Output

Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
Open "COM1:" For Binary As #1

Open "comd.3:9600,8,n,1" For Output As #2

Config Pind.4 = Input

On Urxc Usbisr
Enable Urxc
Enable Interrupts

Dim I As Byte
Dim Daten As Byte
Dim Empfangen As String * 50
Dim Empf_array(15) As String * 50
Dim Empf_pointer As Byte
Dim Usb_found As Bit
Dim Usb_fin As Bit
Dim Eof_usb As Bit
Dim Command_set As String * 5
Dim Filename As String * 15
Dim Rts As Bit

Empfangen = ""
Command_set = ""
Usb_fin = 0
Filename = ""
Usb_found = 0
Empf_pointer = 0
Eof_usb = 0

Waitms 5000

Gosub Usb_init

Do

If Usb_found = 1 And Usb_fin = 0 Then
  Gosub Usb_dir
  Gosub Usb_open_file
  Usb_fin = 1
End If

If Eof_usb = 1 Then
  For I = 1 To 15
    If Empf_array(i) <> "" Then
      Print #2 , Empf_array(i)
    End If
    Empf_array(i) = ""
  Next I
  Eof_usb = 0
End If

Loop

End

'Empfangsroutine

Usbisr:
  Daten = Udr

  If Daten = 13 Or Daten = 10 Then                          'CR oder LF empfangen ?

    If Instr(empfangen , "Device Detected") <> 0 Then
      Usb_found = 1
      Usb_fin = 0
    End If
    If Instr(empfangen , "Device Removed") <> 0 Or Instr(empfangen , "No Device") <> 0 Then
      Usb_found = 0
    End If

    If Empfangen <> "" Then
      If Command_set = "DIR" Then
        Filename = Trim(empfangen)
      End If
      If Command_set = "RD" Then
        If Instr(empfangen , "[END]") = 0 Then
          Incr Empf_pointer
          Empf_array(empf_pointer) = Empfangen
        Else
          Empf_pointer = 0
          Eof_usb = 1
        End If
      End If
    End If

    Empfangen = ""
  Else
    Empfangen = Empfangen + Chr(daten)
  End If
Return

'Usb funstions

Usb_init:
  Gosub Usb_wait
  Command_set = "ECS"
  Print "ECS" ; Chr(13);
  Gosub Usb_wait
Return

Usb_dir:
  Gosub Usb_wait
  Command_set = "DIR"
  Print "DIR" ; Chr(13);
  Gosub Usb_wait
Return

Usb_open_file:
  Gosub Usb_wait
  Command_set = "RD"
  Print "RD TEST.txt" ; Chr(13);
  Gosub Usb_wait
Return

Usb_wait:
 While Rts <> 0                                             'Solange warten bis Usb Host bereit zum arbeiten ist
   Rts = Pind.4
 Wend
Return

Allerdings funktioniert das Auswerten der Usb_wait nicht. Oder anders
gesagt die Commands werden alle nacheinander gefeuert, ohne zu warten ob
der Vnc mit dem Senden der Antworten auf das letzte Command auch fertig
ist. Das hat ein wildes Zerhacken der Antworten zur Folge.

Hat jemand eine Idee wie sich das auswerten lässt ?

Autor: Uwe Jassmann (ohweee)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
ich habe damals schlicht auf das ack des vnc gewartet. Er schickt am
Ende immer 'D:>', werte also einfach den Empfangsstring aus. Ich habe
sogar nur auf '>' gewartet. Besser ist natuerlich auf den gesamten
String zu warten.
Nach dessen Empfang kann weiter gearbeitet werden.

Autor: Michael S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ VNC_tester,

immer dann, wenn Du etwas an den VDIP sendest, verarbeitet der die Daten
oder das Kommando und sendet anschließend eine Rückmeldung.

Diese Rückmeldung musst du abwarten und analysieren.
(Analysieren deswegen, weil ja auch Fehlermeldungen kommen könnten).

Erst danach darfst Du die nächste Aktion starten.

Übrigens gibt es einen Modus, der sich - sofern ich es rechig erinnere -
SCS (Short Command Set) nennt.
Hier sind die Dialoge wesentlich kompakter realisierbar (es müssen nur 2
Zeichen und nicht ellenlange Strings verglichen werden).

mfg

Michael S.

Autor: Vnc Tester (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank das auswerten funktioniert jetzt super wenn ich in der
Usb_wait das "D:" als Acknowledge auswerte.

Zwei kleinere Fragen kamen mir allerdings gerade noch auf. In welcher
Reihenfolge werden dir Datein per "Dir" aufgelistet ? Wird dort
alphabetisch soriert ?

Zum was sendet der VNC1, wenn er gerade startet und kein Usb Stick
angeschlossen ist ? Wird dann trotzdem ein "D:" gesendet ? Ich brauche
noch irgendein Kriterium an dem ich festmachen kann, dass der Vnc mit
seiner Initalisierung fertig ist um danach den entsprechenden select
Command Mode Befehl senden zu können.

Gruß und Dank :)

Autor: waldi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, ich bin echt einsteiger auf dem Gebiet. Ich wollte dien Programm
nutzen um Daten zu loggen. ich benutze einen AVR ATmega32 und AVR Studio
5. Nun ist mir aufgefallen das du vnc2l_avr.c in VNC!L_AVR.c includierst
ohne eine Header Datei zu packen...wenn ich das ganze kompilieren will,
bekomme ich die fehlermeldung das vieles aus der vnc2l.c nicht
deklariert sind. also ka was mache ich falsch? also eig habe ich das
auch nur mit header-dateien kennen gelernt.
LG

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
