Hallo,

absolute Anfängerprobleme. Die Hilfe verwirrt mich gegenwärtig mehr, als
sie erklärt.

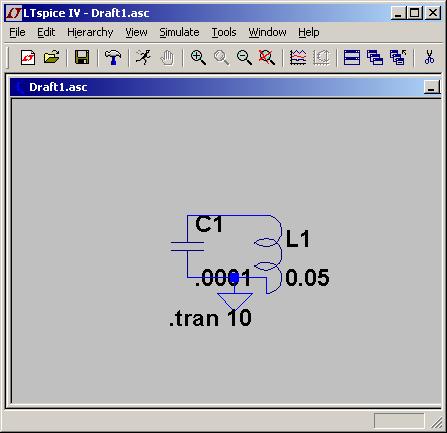

Ich  will einen Schwingkreis simulieren 60mH / 100uF im Frequenzbereich
bis 10kHz.

Klar, dass da noch nichts 'rauskommen kann - wie kriege ich da eine
Spannungsquelle dran?

Es sieht auch noch furchtbar aus - bin also auch für jeden Hinweis auf
weitere Fehler (oder / und auf eine deutsche Anleitung) dankbar.

Autor: Ahem (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na leg doch mal mit einem Schalter 12V daran und beobachte was passiert.
Wann musst Du den Schalter wieder öffnen und wann wieder schliessen?

Autor: Hartmut Kraus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eine Gleichspannung anlegen? Da passiert in der Realität nicht viel. Der
C ist erst mal praktisch ein Kurzschluss, aber lädt sich sehr schnell
auf (über den Innenwiderstand der Spannungsquelle - den weiß man ja
nicht). Aber weit kommt er da nicht - die Spule ist mit ihrem bisschen
Gleichstromwiderstand eh' immer praktisch ein Kurzschluss. Nur kann sich
an ihr der Strom nicht sprunghaft ändern... das Ganze wird sich also
einmalig auf eine recht niedrige Spannung "einschwingen", der größte
Teil der Spannung am Innenwiderstand der Quelle abfallen.

Was ich hier sehen will, ist ja die Wechselspannung über dem idealen
Schwingkreis als Funktion der Frequenz.

Hier das Gesamtproblem:

http://melina.kilu.de/forum/viewtopic.php?f=8&t=11

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nimm eine (Wechsel-)Spannungsquelle und binde diese hochohmig an den
Schwingkreis an - oder auch mit einer kleine Kapazität.
Dann eine AC-Analyse durchführen.

Autor: Ahem (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mann, das musst Du aber sagen,
das es sich hier um einen LC-Bandpass handeln soll.
Was soll denn das Gefasel vom Schwingkreis?

Da Du was von "hier kommt nichts raus" gesagt hast, dachte ich Du willst
einen Oszillator basteln.

"Da kommt nichts raus...", ich glaub hier piepts.

Autor: Hartmut Kraus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HildeK wrote:
> Nimm eine (Wechsel-)Spannungsquelle und binde diese hochohmig an den
> Schwingkreis an -

Naja, so denke ich mir das ja - also die nächste dumme Frage: Wo nehme
ich die her - finde ich im Menü nicht.

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>  Hartmut Kraus (wodim)
>Datum: 05.04.2009 07:01
So früh bin ich nicht auf :-)

>Naja, so denke ich mir das ja - also die nächste dumme Frage: Wo nehme
>ich die her - finde ich im Menü nicht.

- Auf das Gatter klicken
- voltage eingeben und Symbol platzieren
- RMB auf die Spannungsquelle - Advanced
- rechts unter 'Small signal AC analysis' 1V eingeben. Dort können auch
eine normale Wechselspannungsquelle oder andere Verläufe angegeben
werden.
Es muss dann auf jeden Fall "AC 1" am Symbol stehen - die Amplitude für
die AC-Analyse. Der Wert ist an sich egal, die Skalenbeschriftung im
Simulationsergebenis ist in dB und bezieht sich auf diese Spannung.
- Run drücken und im Fenster Edit Simulation command den Reiter
'AC-Analysis' anwählen und die Felder ausfüllen, für number of points
reichen 10 oder 20, Start- und Stopfrequenz angeben.
- Fertig.

Autor: Hartmut Kraus (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
HildeK wrote:
> So früh bin ich nicht auf :-)

Macht doch nix, ich normalerweise auch nicht, ich habe auch keine festen
Arbeitszeiten. <:-)

Danke jedenfalls für deine Bereitschaft, mir auf die Sprünge zu helfen
(deine Erklärungen sind echt anfängergerecht <:-), hoffe, ich kann mich
mal revanchieren. Wer mir hilft, hat's wieder - ein weiterer Punkt, wo's
bei mir piept. <:-)

Erst mal ein anderes Problem - hab' die Logik noch nicht so richtig
gefressen, die hinter der Bedienung von LTSpice steckt - erst mal rein
grafisch:

Sind bestimmt eine oder zwei F- oder Maustasten, die ich nur in
richtiger Reihenfolge betätigen müsste. Konkret geht's schon los:
"Rotate" ist deaktiviert (sowohl im Menü als auch in der Symbolleiste),
funktioniert nur, wenn ich ein Symbol neu einfüge.

Wie kann ich also ein Symbol drehen oder verschieben,
wobei die Verbindung erhalten bleibt?

Bei "draw wire" mache ich mit Sicherheit genau dasselbe falsch?...

Dann die Beschriftungen - mir echt zu groß, außerdem muss man die doch
auch übersichtlicher anordnen können...

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Wie kann ich also ein Symbol drehen oder verschieben,
In der Symbolleiste sind zwei Hände-Icons. Das linke ist Move und löst
die Verbindung. Das rechte ist Drag und die angeschlossenen Leitung
bleiben dran. Mit beiden hängt dann das BE an der Maus.
Drückst du im Menü dann einfach eine Rotate-Taste, so wird das Symbol
gedreht. Ich nehme immer Strg-R als Tastenkombination.

Über die Schriftgröße hatte ich bisher noch nie nachgedacht. Aber unter
dem Hammer-Symbol gibt es einen Reiter 'Drafting-Options', da kann man
die Fontgröße (default: 28!) verändern.

Trotz deiner anfänglichen Schwierigkeiten (die haben andere auch) ist
das LT-Spice ein attraktives Tool. Mit manchen Dingen habe/hatte ich
auch Probleme - aber immer wieder wird hier im Forum ein Trick oder eine
Vorgehensweise diskutiert und so kommt man Schritt für Schritt zu dem
was man braucht. Auch wenn nur LT-BE in der Bibliothek sind: man kann
sie erweitern, wenn du Spice-Modelle auf den Herstellerseiten findest.

>Bei "draw wire" mache ich mit Sicherheit genau dasselbe falsch?...
Was funktioniert da nicht?
Knoten oder Leitungspunkt links anklicken, Maus zur nächsten Ecke
bewegen, links klicken usw. bis du an einem anderen Knoten bist und
wieder links klicken. Fertig.
Wenn die Leitung allerdings einfach so enden soll, dann musst du sie mit
der RMB beenden. RMB auf freiem Hintergrund beendet die
(Zeichen-)Funktion.
Das Mausrad zoomt. Mit der 'Entf'-Taste kommt die Schere zum Löschen
eines BE, einer Verbindung oder auch eines Signals im Plotfenster.
LMB auf einen Signalnamen im Plotfenster öffnet einen Cursor zum
Vermessen. RMB auf den Signalnamen gibt weitere Möglichkeiten, z.B. die
Farbe verändern, einen zweiten Cursor aktivieren oder auf
Gruppenlaufzeit umzustellen.
Man kann eine Ploteinstellung auch speichern, dann musst du gewisse
Ausschnitte im Plotfenster nicht immer wieder anwählen.

Autor: HaJo42 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das hier runterladen, entpacken und die PowerPoint-Präsentation ansehen
und durcharbeiten:
http://highered.mcgraw-hill.com/sites/dl/free/0073...

Dann
http://www.linear.com/designtools/software/LTspice...
runterladen und durcharbeiten.

Dann ein Spice III Handbuch (nicht LTSpice spezifisch) durchsehen, zum
Beispiel http://newton.ex.ac.uk/teaching/CDHW/Electronics2/userguide/

Auch nett: http://www.ecircuitcenter.com/ besonders
http://www.ecircuitcenter.com/Basics.htm

So, und wenn du damit durch bist wiederkommen.

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Das hier runterladen, entpacken und die PowerPoint-Präsentation ansehen
>und durcharbeiten:
>http://highered.mcgraw-hill.com/sites/dl/free/0073...

Danke - das hilft auch einem nicht ganz unerfahrenen Benutzer noch
weiter!

Autor: Armin Nagel (avrja)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
H. Kraus wrote:
"...bin also auch für jeden Hinweis auf
weitere Fehler (oder / und auf eine deutsche Anleitung) dankbar."


Na wenn das kein Zufall ist: ;-))


http://www.elektronikschule.de/~krausg/

Autor: Hartmut Kraus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Armin Nagel wrote:

> Na wenn das kein Zufall ist: ;-))
>
>
> http://www.elektronikschule.de/~krausg/

Das ist Zufall. Mit Herrn Gunthard Kraus bin ich weder verwandt noch
verschwägert:

http://melina.kilu.de/ (z.B. mal "Impressum" anklicken)

Autor: Armin Nagel (avrja)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Mit Herrn Gunthard Kraus bin ich weder verwandt noch
verschwägert:"


Das dachte ich mir... ;-)

Autor: Hartmut Kraus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Armin Nagel wrote:
> "Mit Herrn Gunthard Kraus bin ich weder verwandt noch
> verschwägert:"
>
>
> Das dachte ich mir... ;-)

Höchstens geistig. <:-)

Autor: rfr (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin rundrum,

ich habe einen Oszillator eingegeben, dessen Ausgangsspannung ich
plotten möchte.( Das ist sie Spannung über Rc).  Zweck des Plots ist es,
die Anschwingung des Oszis zu optimieren und das Rauschen zu
analysieren. Ich habe nichts konkrees damit vor, will aber verstehen,
wie die Schaltung dimensioniert werden muss.

Wie analysiere ich das am einfachsten, wenn ich die Frequenz über ein
L/C Kreis festlege?

Gruss
Schönes Wochenende

Robert

Autor: HaJo42 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch für dich gilt alles aus
Beitrag "Re: LTSpice - Anfängerprobleme" lesen.

Autor: theguywiththebrownhair (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hey,
der Thread ist zwar schon 7 Jahre alt, aber vielleicht ist es für den
ein oder anderen doch noch sinnvoll.
Im Anhang habe ich eine deutsche Anleitung zu LTSpice IV, die ist
ziemlich gut.
Des Weiteren bei Google einfach "lt spice power point" suchen und dann
das 2. Ergebnis. Ist eine PowerPoint, in der Spice auch ziemlich gut
erklärt wird (allerdings in gut verständlichem Englisch).

Viel Erfolg beim Einarbeiten!
