Forum: Platinen Layout in PDF Drucken


Autor: Andreas Riegebauer (blackpuma)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schönen Nachmittag!

Ich habe hier auf der Seite ein Entwicklungsboard für einen PIC18F4550
gefunden.
http://www.mikrocontroller.net/articles/PIC18f4550...

Ich würde mir das gerne nachbauen aber das Layout ist in Target v3001.
Kann mir vielleicht jemand der Target hat das in ein PDF Drucken und
hier einstellen?

Danke
Andreas

Autor: Udo S. (udo)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

als PDF nicht, aber als TIFF

Gruß
Udo

Autor: Andreas Riegebauer (blackpuma)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich danke dir! Werde das am Abend gleich mal drucken und mir die Platine
machen.

LG
Andreas

Autor: Udo S. (udo)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

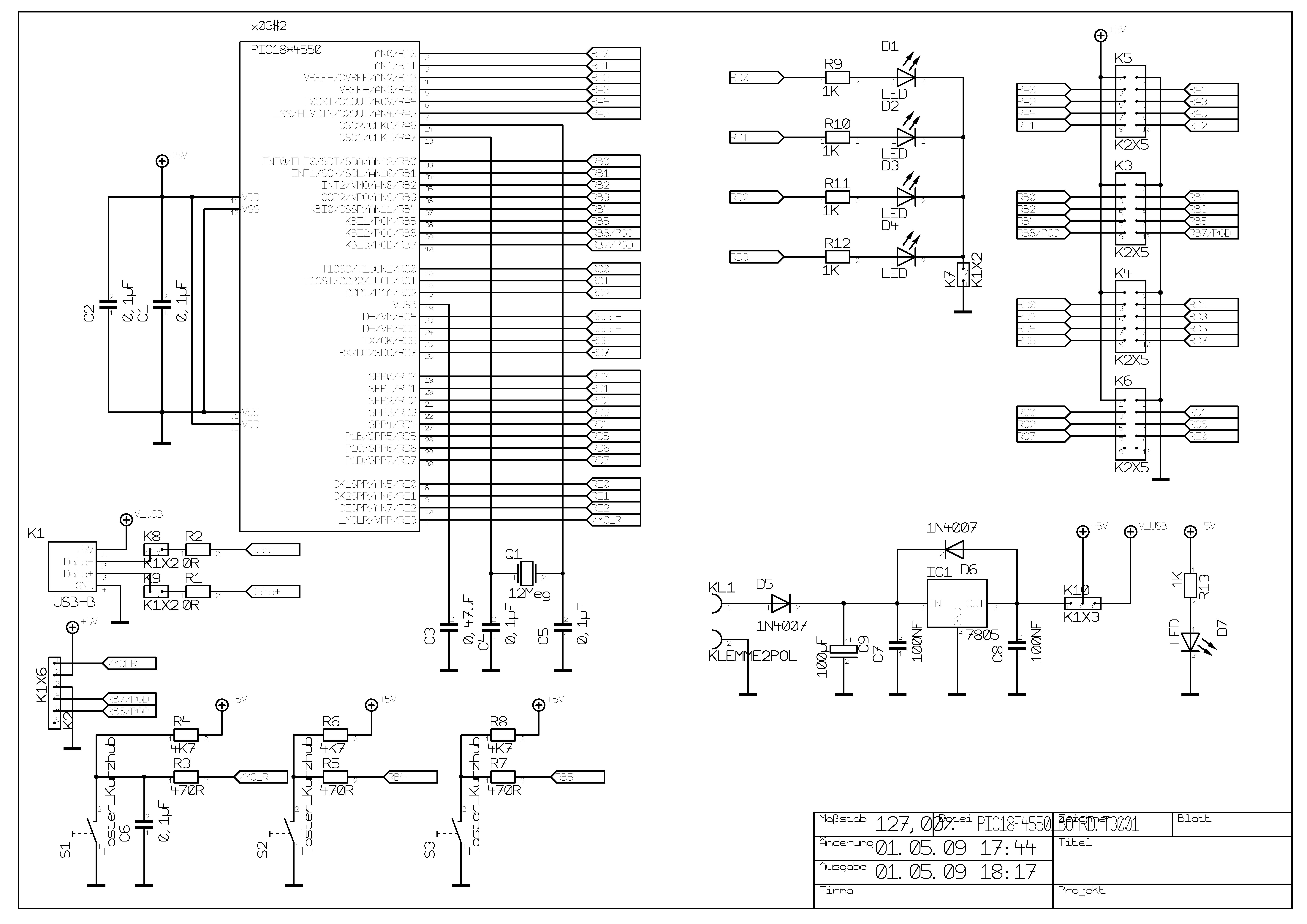

Hier noch der Stromlaufplan.

Autor: Funkenzupfer (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Habe hier alles als pdf gemacht (Maßstab 1:1)

Gruss
Funkenzupfer

Autor: Matthias D. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Andreas, hallo alle,

zwei Sachen nebenbei: Target Discover ist so schnell runtergeladen und
installiert, dass man es durchaus mal kurz antesten kann:

http://server.ibfriedrich.com/wiki/ibfwikide/index...

Das genannte PIC18F4550 Projekt (180 Pins) geht mit dieser freien 250
Pin Version noch gut bearbeiten.

PDFs kann man in Target und natürlich in vielen anderen Programmen
ebenfalls mit

http://freepdfxp.de

erzeugen. Dieser PDF-Druckertreiber ist echt klasse! Man bekommt einfach
einen zusätzlichen Windows-Drucker, der bei jedem PDF-Druck fragt, in
welches PDF File er denn drucken soll.

Schöne Grüße, Matthias

Autor: Sven P. (haku) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias D. schrieb:
> Hallo Andreas, hallo alle,
>
> zwei Sachen nebenbei: Target Discover ist so schnell runtergeladen und
> installiert, dass man es durchaus mal kurz antesten kann:
Schon mal überlegt, dass er nichts Windows-artiges (Windows, VM,
Emulator) zur Hand hat...?

Autor: Matthias D. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Sven,

das ist natürlich möglich. Zum einen hat Andreas das aber nicht erwähnt
und zum anderen ist es vergleichsweise unwahrscheinlich. Laut c't hat
nur jeder 100ste ein Linux im Desktop-Einsatz und davon wieder nur ein
Bruchteil gar kein Windows mehr. Auch wine ist ein unter Linuxern weit
verbreitetes Windows Substitut. Target nicht laufen lassen zu können,
das betrifft also vielleicht einen oder zwei von 1000.

Wir hier in unserer Firma haben auch unter anderem ein Linux im Einsatz
und wünschen uns, dass es am Desktop mehr Fuß fassen würde.
Kompatibilität ist dabei ein Schlagwort, das von der Linux Gemeinde
grundsätzlich klein geredet wird. OpenOffice und Firefox machen es vor.
Die Linux Jungs und Mädels werden darauf auch noch kommen, und genau so
lange wird es eben dauern, bis Linux eine echte Chance bei den Leuten
hat.

Schöne Grüße, Matthias

Autor: Andreas Riegebauer (blackpuma)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also zu Hause arbeite ich mit einem MAC und in der Firma verwende ich
Linux auf meinem Laptop. Ich habe zwar auch einen Windows Rechner aber
der läuft nur selten bis gar nicht.

Zu OpenOffice... Es ist für den Privatgebrauch ganz brauchbar aber für
die Geschäftswelt unbrauchbar. MS Office ist einfach zu weit verbreitet.
Wir haben bei uns in der Firma einen Probelauf mit OO gemacht aber das
hat nicht funktioniert. Wenn man mit Industriepartnern zu tun hat wird
einfach alles in MS Office gemacht.

MS Office unter Linux ist mit Crossover Linux ein ganz gute Sache. Mit
ein wenig arbeit funktioniert sogar Outlook. Ich weiß nicht wie es jetzt
mit der neuen Crossover Version ist.

Worunter falle ich jetzt eigentlich wenn ich nicht mit Windows sondern
mit MAC und Linux arbeite? 1 von 10000? g

LG
Andreas

Autor: Sven P. (haku) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kannste mal sehn... wenn man Geld hat, spielt die Produktqualität in der
IT-Branche oft kaum noch eine Rolle. Fängt beim Mainzer Netzwerk für
Schulen an und hört bei MS Office auf. Zumindest die beiden Beispiele
sind rational nämlich eigentlich nicht mehr zu vertreten :-)

Autor: Andreas Riegebauer (blackpuma)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh hoffe es ist nicht falsch verstanden worden. Ich bin Sys-Admin und
Arbeite mit Linux. Die meisten andere Mitarbeiter bei uns haben schon
eine Windows Maschine.
