Zum Verkauf stehen GSM/GPS A2D-SI GSM Module, diese befinden sich noch
in einem Gehäuse (Minorplanet AEM 3000) - somit ist auseinanderbauen
angesagt.
Der Vorteil, die Platine, auf der das Modul sitzt, hat einen Stecker mit
RX TX und Spannungseingang. Es ist also nach kurzem basteln ohne
zusätzlichen Steckerbedarf einsatzfähig.
Der Nachteil, das Gewicht, zu schwer für Briefpost, mindestens
Päckchenversand erforderlich.
Ich habe mehrere von diesen Modulen- 8 Euro pro Stück, inkl dem Rest was
sich drumherum befindet und blauem Metall Gehäuse.
Versandkosten 4 Euro als Päckchen und 7 Euro versichert.
Ich bin nur noch an Wochenenden da - somit dauert der Versand schon mal
eine Woche, bitte beim basteln mit einplanen. Danke!
(Auf dem Bild ist das nackte Modul abgebildet, ich poste später nochmal
ein Foto mit dem Gehäuse)
Habe nur auf die schnelle nur die AT-Befehlsanleitungen für das Modul im
Web gefunden:
http://emka-electronic.com/E/PDFs/a2dman.pdf
Schaue am Wochenende nochmal nach einem Belegungsplan, irgendwo hatte
ich diesen schon mal gesichtet.
Sobald du diesen hast ist es recht schnell, es sind zwei Platinen, die
kleinere von der unteren abstecken und schon hast du das Modul mit dem
Datenstecker und Spannungsversorgung frei liegen.
Interessiere mich für ein solches Modul,benötige aber midestens 2
Datenstecker mit Spannungsversorgung sowie den Belegungsplan. Wenn
möglich auch wie im Bild die Anschlusskabel für beiden Antennen.
Würde mich über eine Antwort freuen.
MfG
Wolfgang
Hallo Wolfgang, Du kannst Sie noch mit der umliegenden Platine haben,
somit wären alle Kabel und Connectoren dabei.
Mit einem Datenblatt kann ich jedoch nicht dienen, bin mir sehr sicher,
dass jenes über eine Suchmaschine zu finden ist.(bin leider mit der dipl
Arbeit dran und die Zeit ist knapp)
Vielleicht kann ein anderer Käufer dieses hier mal posten? Wäre super
nett. Laut einem Mitstudenten kann man die Platine auf der jetzigen
Untergrundplatine lassen und erhält dann an einem Stecker RX TX und
einen anderen für Spannung.
Viele Grüße
Daniel
Anleitung da!!!
Habe nun ein PDF Datei wo alles wichtige zum Modul beschrieben wird.
Habe auch noch einige Module hier - inkl Untergrundplatine 8 Euro Stk
Viele Grüße
Daniel
Moin!
Eventuell hat ja Jemand von euch eine Idee:
Habe nun mein Modul erhalten. Dankeschön nochmals.
Ebenfalls gleich Getestet.
- Sim-Karte eingelegt
- GND, Rx und Tx Verbunden
- Spannungsversorgung angelegt
- hTerm gestartet
Meine Einstellungen:
Com3; 4800 Baud; 8 Datenbits; 1 Stopbit; 0 Paritybit
Nun Wenn alles Verbunden ist und ich die Nr der Sim-Karte mit dem
Telefon anwähle, erhalte ich bei hTerm mein erwartetes "RING" Signal
ebenso bei SMS etc.
Leider, wenn ich einen AT Befehl über hTerm verschicke, scheint das
Modem überhaupt nicht zu reagieren.
Laut Datenblatt bzw. AT Befehlsliste sollte ich z.B: bei AT+CGMI die
Hersteller ID Erhalten.
Leider Empfange ich allerdings nichteinmal Datenmüll.
Hat eventuell Jemand auf die schnelle eine Idee?
Habe schon 2 verschiedene RS232<->USB Adapter versucht, beide ohne
Ergebnis.
Grüße
Hast Du evtl. GND des RS232<->USB Adapters an J2 auf dem Modul
angeschlossen? Dieser Pin ist nämlich nicht verbunden.
Ansonsten mal die Verbindungen zum RS232<->USB Adapter durchpiepsen.
M. G. schrieb:

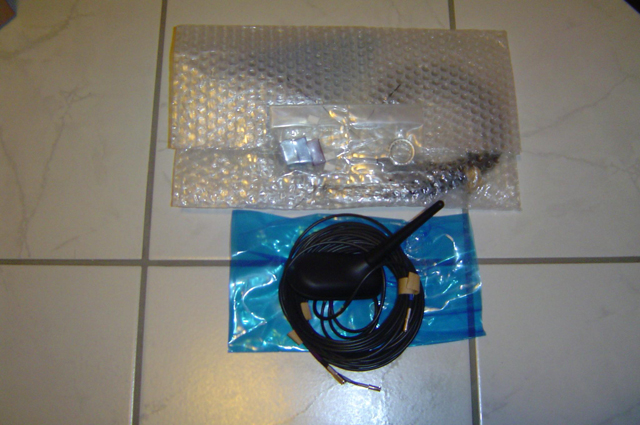

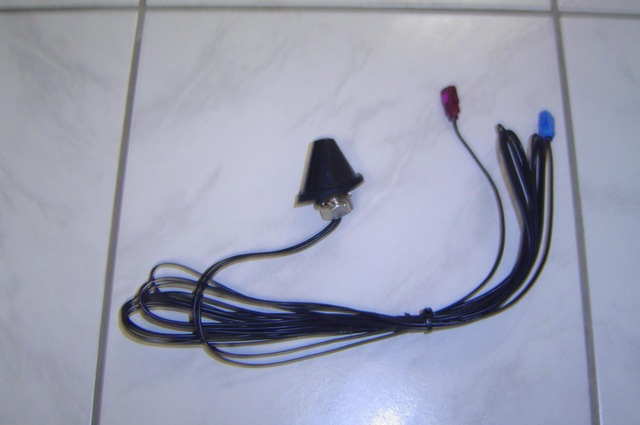

> Hat jemand schon mal eine Antenne am GPS-Teil ausprobiert?> Müsste so eine hier gehen?>
scheint so, vom bezeichnung, stecker, range, spannung passend.
Habe die jetzt auch bestellt.
Danke ncohmal an Daniel S.
Module funktionieren 1a. Interessant ist auch der CC1000 transceiver der
mit dem kleinem PIC16F627 angesteuert wird.
Für bastller kann auch der MC68HC912B32 interesant sein, oder der
RTC14285S.
Insgesammt für die 8€ mehr als erwartet.
Hi, hat es von euch schon jemand geschafft an die GPS Daten zu kommen ?
an welchen Pins befinden sich Tx/Rx ? J2 ist ja soweit ich das
verstanden habe nur für das GSM Modem (was auch einwandfrei
funktioniert).
Die Pins müssen also irgendwo an J3 liegen.
Kann es sein dass der GPS Chip nicht standartmäßig mit Strom versorgt
wird, wenn man die obere Platine abnimmt ?
Gruß
okay hab RxA und TxA gefunden, scheint wirklich an der
Spannungsversorgung zu liegen, den 3.3V Spannungsregler an den LM2676
anschließen reicht auch nicht
Doch. Das stimmt schon.
Ich habe das untersucht, bin aber momentan zeitlich begrenzt. Hier meine
bisherigen Erkenntnisse als Anhang.
Hatte mir das einfacher vorgestellt und daher nun nur den Rat geben:
Kauft euch wenn ihr nur den GPS-Teil braucht, ein einfaches GPS-Modul
ohne den Klim-Bim drumherum. Chaotisches Design!
Gruß -
Abdul
Zum testen habe nur den oberen board genommen, da ist auch 3.3V stepdown
drauf.
Den max2xx auf der unterseite habe auch rausgeschmissen da ich einen
silabs cp2102 usb->uart benutze.

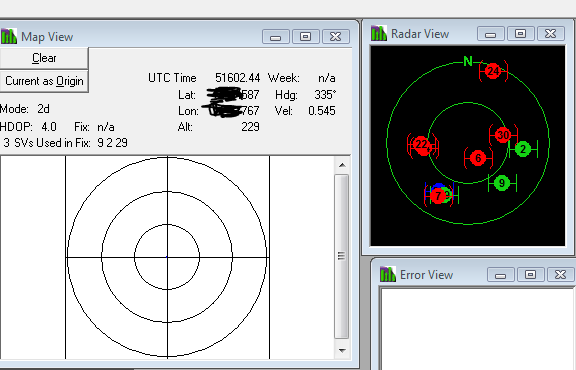

Damit ging ohne weiteres mit dem gps modul zu kommunizieren - benutze
dafür die SIRF demo app.
Die hat einen sehr schlechten setup :), der knallt gleich mehrere
virtuele com ports und sehr sehr alte silabs treiber dazu drauf. Den
ganzen zeug braucht man aber nicht, reicht die exe + ini - siehe anhang.
Sowohl GPS als auch GSM module scheinen sehr emfindlich zu sein, GSM
ging ohne antenne, GPS zur not mit ~5 cm 'antenne' ( ungeschirmtes
kabel).
5cm Drahtantenna? Davon habe ich noch nie gehört! Dabei wird über den
internen SIRF II immer geschimpft. Wäre so unempfindlich. Wenn das
halbwegs zuverlässig funzen würde, hätte ich direkt ne Idee.
Übrigens könnt ihr euch es sparen, das eigentliche GSM/GPS-Modul auf der
oberen Platine auseinanderzunehmen. Ist nicht trennbares drinnen. Muß
man also als Ganzes verbauen.
Wäre nett, wenn jemand die Pinbelegung bestätigen kann.
Gruß -
Abdul
@ Abdul K.
es reicht also wenn ich den Output des 5V-Reglers auf der platine mit
Pin 1 an J3 verbinde ? Bei mir bricht da die Spannung immer auf 2,xx V
ein :/
(die RxA und TxA pinbelegung stimmen bei mir mit deinen Ergebnissen
überein)
Die Sirf Demo App dürfte bei mir leider nicht laufen, da ich kein
Windows zu Verfügung habe, werde aber erstmal schauen ob ich mit meinem
µC Board was rausbekomme.
Exit schrieb:
> @ Abdul K.>> es reicht also wenn ich den Output des 5V-Reglers auf der platine mit> Pin 1 an J3 verbinde ? Bei mir bricht da die Spannung immer auf 2,xx V> ein :/>
Ja, aber Du musst Pin 6 am 5V-Regler nehmen.
Eine MMS kann man mit dem Modul nicht verschicken, oder?
Wie könnte man am einfachsten eine größere Datenmenge (z.B. Bild mit
320x240) mit dem Modul verschicken?
Thomas R. schrieb:
> M. G. schrieb:>> Hat jemand schon mal eine Antenne am GPS-Teil ausprobiert?>> Müsste so eine hier gehen?>>>> scheint so, vom bezeichnung, stecker, range, spannung passend.>> Habe die jetzt auch bestellt.
Hast Du die Antenne schon bekommen?
Passt es vom Steckverbinder her und funktioniert es?
Danke.
Abdul K. schrieb:
> 5cm Drahtantenna? Davon habe ich noch nie gehört! Dabei wird über den> internen SIRF II immer geschimpft. Wäre so unempfindlich. Wenn das> halbwegs zuverlässig funzen würde, hätte ich direkt ne Idee.
Kann sein das es auch 'stimmt', ich hatte nur ein sat 'gesehen', dennoch
cool.
Mit vernünftige antenne ist,warum auch immer, das SiRF protocol( mit
diesen modul ) langsamer als NMEA protocol.
>> Übrigens könnt ihr euch es sparen, das eigentliche GSM/GPS-Modul auf der> oberen Platine auseinanderzunehmen. Ist nicht trennbares drinnen. Muß> man also als Ganzes verbauen.
pfui, niemand wird doch die schöne gehäuse zersegen wollen :)
>> Wäre nett, wenn jemand die Pinbelegung bestätigen kann.>>
welche pins meinst du ? ich habe nur rxd(A)/txd(A) , 3.3vcc/gnd benutzt
- nicht mal sram backup benutuzt. Alles andere steht auch in dem
datenblatt, die gpio sind für mich eh uninteressant.
(Poste das nun schon das fünfte Mal. Der Server scheint abundzu
überlastet)
Die Anschaltung ist einfach. Habe es angehangen. Wenn man den
1PPS-Impuls nicht benötigt, dann kann das eigentliche Modul auf der
oberen Trägerplatine montiert bleiben!
Leider stürzt SirfDemo nach einigen Stunden grundsätzlich ab. Gibt es da
was besseres?
Weiß jemand, warum SirfDemo nichts zum 1PPS anzeigt? Würde den gerne
verwenden. Der Impuls kommt nach dem Reset sofort, ob er locked weiß ich
allerdings noch nicht.
Auch brauch das Modul nach einem Coldstart bestimmt 10 Minuten, bis es
einen Fix hat. Dann zeigt es bei mir immer so 7-8 Satelliten an, wovon
es meist 4-5 als locked benutzt.
Wer den 1PPS brauch, muß das Empfängermodul abbauen und den Draht am
Steckverbinder anschließen. Scheint sonst auf der Platine nicht
weitergeführt zu sein.
Was kann man außer SirFDemo sinnvoll benutzen? Macht ein Firmware-Update
sind und wo findet man es. Wo gibt es eine Bedienungsanleitung für
SirfDemo?
Gruß -
Abdul
@Andreas Schwarz:Ich verstehe es nicht! Kann das Bild einfach nicht
posten. Bestimmt 10x probiert in den letzten 15 Stunden. Text nimmt der
Server an. Was ist das für ein Mist!!
Hier als Link:
http://ehydra.dyndns.info/NG/copy/Falcom%20Kontakte.jpg
Gruß -
Abdul
Hi, es ist mir jetzt gelungen die Daten per Microcontroller auszulesen
und auf einem Display anzuzeigen, Koordinaten stimmen soweit (nach
einigen Minuten auf einen Fix warten..).
Er zeigt mir aber immer zwischen 9 und 12 Satelliten an.
Wie bekomme ich aus den NMEA daten jetzt ausgelesen welche Sats aktiv
benutzt werden? Gibt der Sirf2 das aus? Ab welcher Feldstärke sind die
Sats nutzbar ?
@ Abdul: wenn du nur Koordinaten und den 1pps brauchst sollte es doch
einfach sein das per software zu lösen? Bsp den 1pps an die RING leitung
des RS232 o.ä. und dann abfragen
Gruß und Danke schonmal
Exit schrieb:
> Wie bekomme ich aus den NMEA daten jetzt ausgelesen welche Sats aktiv> benutzt werden? Gibt der Sirf2 das aus?
Müsste mit GPGSV gehen.
Ist hier sehr gut beschrieben:
http://www.kowoma.de/gps/zusatzerklaerungen/NMEA.htm
9-12 Satelliten ist normal.
Die Sats werden so ab C/N0=30dB benutzt.
Da SirfDemo die benutzten Satellite anzeigt, werden die auch in den
gesendeten Daten stecken. Eventuell muß man dazu spezielle Kommandos
senden??
Das 1PPS-Signal benutze ich als Timingreferenz. Da es dort auf eine
saubere Flanke ankommt, ist RS232 ein no-go. Zumal ich es nicht am PC
brauche...
Wenn man es auf ein Scope legt, sieht man einfach nicht ob der Receiver
gelocked ist!
Gruß -
Abdul
Der Hersteller war Minorplanet. Steht auf der Oberseite.
Vielleicht hat der Platinenhersteller einfach nur Mist gemacht und
falsch beschriftet aus einem anderen Auftrag kommend.
Gruß -
Abdul
Schön das so viele Bastler Freude daran haben, leider kann ich keine
weiteren Bastler glücklich machen, da ich keine Module mehr habe.
Viele Grüße
Daniel
Hallo,
auch wenn die Geschichte hier schon zuende ist: vielleicht liest ja noch
einer der Käufer... ;-)
Nur eine Frage: hat von denen, die den GPS-Teil schon angeworfen haben
Probleme gehabt?
Ich vermute, ich habe das "Glück", ein (teil-)defektes Modul zu haben.
@Daniel S. (drawonmycar): nein, ich habe mit dem Umstand absolut kein
Problem!!!
Ich habe nur GPS angeworfen, FT232 von meinen AVR-Basteleien mit RX/TX
am Stecker J3 dran, dazu 5V vom USB und GND logischweise.
Der Empfänger meldet sich mit 4800Baud mit dem RMC-Datensatz und mit
Aktivantenne auf dem Fensterbrett auch mit gültigen Daten.
Jder Versuch, irgendwas zum Modul zu schicken, wird schlicht ignoriert.
SirfDemo kann ich nicht umschalten und aus HTerm wird es genauso
ignoriert.
Das Signal ist zumindest nach dem Spannungsteiler Richtung Modul noch
vorhanden und Verbindung bis zum Steckverbinder des Moduls ist auch ok.
Signalform und Daten habe ich mir noch nicht angeschaut (viel zu heiß
hier...), nur die Impulse nachgewiesen beim Senden von Kommandos.
Habe ich irgendwas übersehen oder nur Pech gehabt?
Da die RX/TX-Leitungen ja im Original auch nicht nach außen führen
sondern direkt auf den µC gehen, ist es zumindest seltsam...
Gruß aus Berlin
Michael
Hallo Michael -
Ich kann nur auf das vor mir verlinkte Verdrahtungsfoto verweisen. Hast
du das so gemacht? Die Spannungen alle nachgemessen?
Ich hatte den Eindruck, das SirfDemo ohne Möglichkeit etwas an das Modul
zu senden, gleich abstürzt. Als das passierte, hatte ich gleich die
Sendeleitung (PC nach GPS) gesucht und verbunden und danach ist SirfDemo
auch nicht mehr hängengeblieben.
Bau mal das eigentliche Modul ab und schau dir mal den Stecker an.
Es soll auch buggy SirfDemo-Versionen geben, mit denen man das GPS-Modul
auf Nimmerwiedersehen umkonfigurieren kann.
Gruß -
Abdul
Abdul K. schrieb:
> Hallo Michael ->> Ich kann nur auf das vor mir verlinkte Verdrahtungsfoto verweisen. Hast> du das so gemacht? Die Spannungen alle nachgemessen?
Ja, sieht sowei alles gut aus.
> Ich hatte den Eindruck, das SirfDemo ohne Möglichkeit etwas an das Modul> zu senden, gleich abstürzt. Als das passierte, hatte ich gleich die> Sendeleitung gesucht und verbunden und danach ist SirfDemo auch nicht> mehr hängengeblieben.
L-Impulse habe ich sowohl beim Umschalten auf SIRF, beim Auto-Test der
Baudrate usw. usw.
Die sind bis zur Durchkontaktierung mit dem Logitester nachweisbar,
Ruhespannung dort 3,1V.
Sirf-Demo meint dann, im SIRF-Mode bzw. bei 57600Baud zu sein und meldet
Frame- bzw. Break-Error, weil das Modul fröhlich auf 4800Baud weiter
sendet...
> Bau mal das eigentliche Modul ab und schau dir mal den Stecker an.
Habe ich schon, Verbindung bis zum Steckverbinder ist ok, werde aber am
Wochenende nochmal genau schauen und auch mal Speicheroszi bzw. LA
ranhängen...
Gruß aus Berlin
Michael
Hallo,
Omega G. schrieb:
> Es gibt Module mit einem Conexant Chip und welche mit Sirf Chip. Einfach> mal aufmachen und reingucken.
Dieser Hinweis ist erstmal sowas von genial. :-)
Ich habe mal WinLabMon auf das Modul losgelassen, da kam zwar auch nicht
so richtig was zustande beim Versuch in den Binary.Mode zu schalten,
aber nach dem Zurückschalten auf NMEA kommen jetzt auch GPGSA, GPGGA,
PRWIZCH alle Sekunde.
Damit ist erstmal klar, daß RX ok ist und wohl kein Sirf drin ist.
Danke nochmal!
PS: es ist Connexant! Binary Daten geht auch!
Gruß aus Berlin
Michael
Hallo,
habe noch mehrere Module von diesem Typ, Antennen sowie Infos.
Besteht noch Interesse dran ?
Weiß dass die Geschichte schon über ein Jahr alt ist.
Hallo Leute,
dann stelle ich mich mal kurz vor. Heiße Martin, bin 37 Jahre alt und
komme aus dem Hamburger Raum. Wie ich schon drüber gepostet habe,
verfüge ich über einige Teile die ich verkaufen will.
Habe zu erst als Gast geschrieben da ich nicht wusste ob noch jemand
Interesse hat.
Jetzt also ofiziell, bitte per PN die Anfragen stellen.
Hallo,
hier noch mal eine Preisliste für alle. Auf Grund von vielen Anfragen
halte ich das Angebot ein mal zusammen:
- eine Platine AEM 3000 (GSM/SMS fähig) mit Falcom Modul drauf,
gebraucht,ohne Gehäuse und ungetestet 10 Euro
- eine Platine AEM 5500 (GPRS fähig) mit Falcom Modul / gebraucht ohne
Gehäuse und ungetestet 20 Euro
- eine Platine AEM 5500 (GPRS fähig) mit Falcom Modul / gebraucht mit
Gehäuse und ungetestet 30 Euro

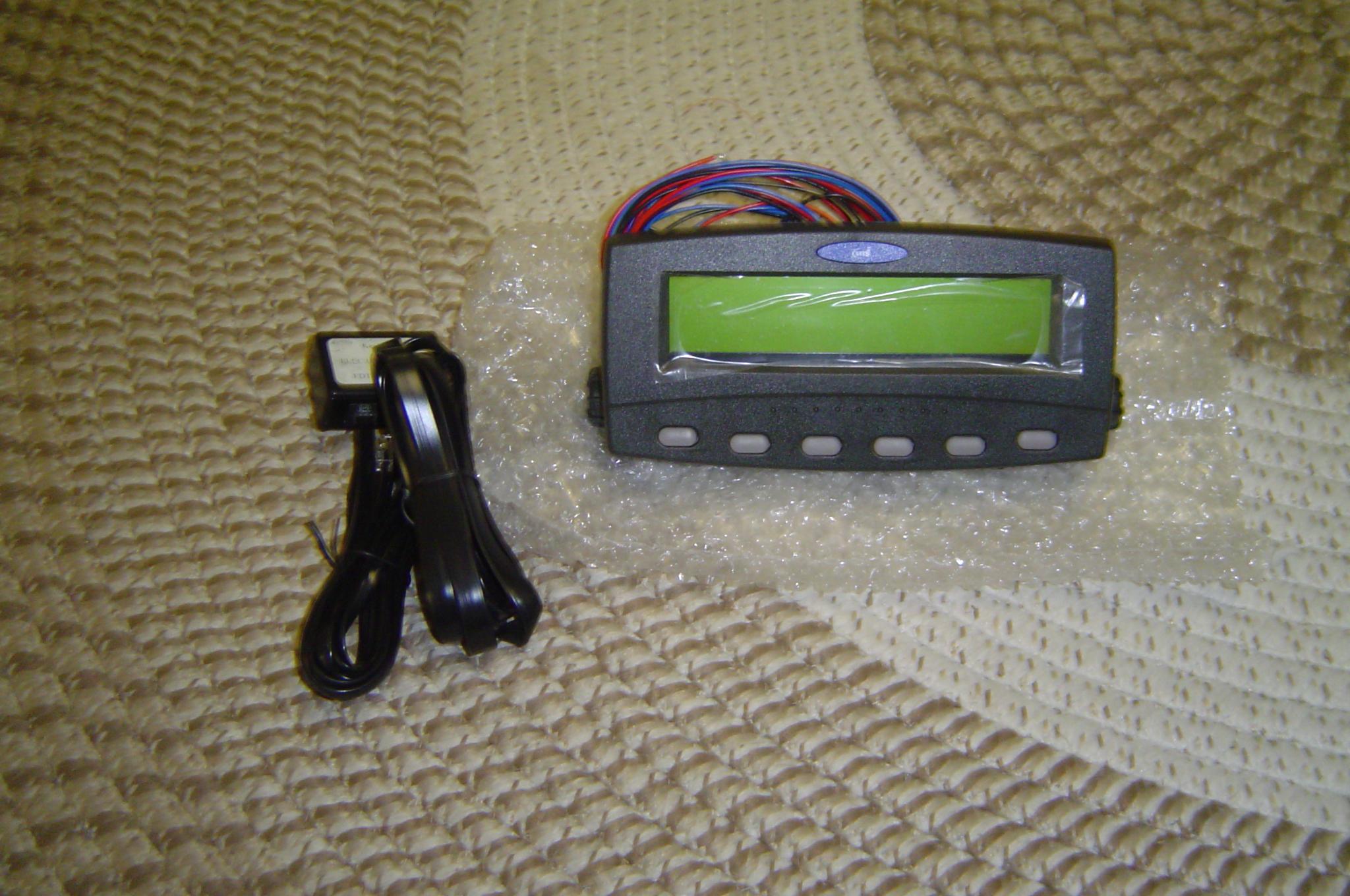

- SMS Terminal für AEM 3000 oder AEM 5500 mit Kabelage / neu und Mit
Kabelage 30 Euro
- Innenantenne für AEM 5500 / 1xGPS, 1xGSM (beide neu) Preis für beide
10 Euro
- Außenantenne für AEM 5500 / neu 15 Euro
- Innenantenne für AEM 3000 / zum Teil neu, zum Teil gebraucht
1xGPS, 1xGSM, Preis für beide 10 Euro
- Außenantenne für AEM 3000 / neu 12 Euro
Alle Preise verstehen sich + Versand.
Was immer fehlt ist das Stromkabel, die Pinbelegung wird aber
mitgeliefert.
Die Teile stammen aus einer Insolvenzmasse. Werde auf Grund der Anzahl
nur Strom kurz schliessen und schauen ob die Kontrollleuchten angehen.
Übernehme natürlich keine Garantie.
Freue mich auf eure Bestellung und werde nach dem die Ware zusammen
gestellt ist, ein Foto davon schicken.
Gruß Martin
Die Teile können natürlich auch einzeln bestellt werden und nicht nur
als Paket also Platine bzw. Box mit Antennen.
Falls es noch Fragen gibt, einfach per PN.
Also wie schon geschrieben. Es gibt die Pinbelegung und auch die
Beschreibung für LED Status. Falls Interesse besteht ist auch die
Belegung für den RJ45 Anschluss vorhanden. Mit einem Kabel auf Com Port
besteht die Möglichkeit über HyperTerminal die Nummer der SMS Zentrale
zu ändern sowie die Platine soweit ich das beurteilen kann zu
diagnostizieren (bin kein Elektroniker).
An den RJ45 wird auch das SMS Terminal angeschlossen.
Die Platine an sich läuft in einem Spannungsbereich zwischen 9 und 33
Volt also für PKW und LKW.
Es gibt auch ein SMS Befehl auf dem die Platine auch antwortet.
Die Leute, die bestellt haben werden mit den Informationen auch
versorgt.
Martin N. schrieb:> Bei Bestellung wird per Email die Pinbelegung sowie LED Status> mitgeteilt.> Leute die bestellt haben, können das bestätigen.
Aja, und warum dann nicht gleich vor kauf im Forum?
Das ich nicht lache...!
Ein paar mehr Infos zu dem Befehlssatz der Teile wär schon klasse.
Ist das der "normale"von dem oben angegebenen Modul?
wie ist das GPS angebunden?
Was ist noch auf der Platine drauf?
Wie viele Module hast du noch liegen?
MfG
Alex
@Alex
ER schreibt doch weiter oben das nur Leute die kaufen
auch Unterlagen bekommen, i wollt auch infos haben aber
der Kerl ist absolut unkooperativ & irgendwie komisch ....
Tip: gugg mal in Eba y da gibt die & aehnliche Module
sogar preiswerter oder mit mehr Ausstattung und MITDATENBLAETTER ohne betteln zu muessen
vlG
Charly
Hallo Alex,
bin leider kein Elektroniker um abzuschätzen was auf der Platine drauf
ist.
Weiß nur dass die untere Platine unter anderem ein Funkmodul ist mit
Frequenz 433,434 Mhz.
Es diente dazu vor Ort zu einer Computer Base die gespeicherten Daten
kostenlos per Funk herunter zu laden.
Habe auch Informationen wie die Nummer der SMS-Zentrale zu ändern ist
bzw. wie man in das Minorplanet Bios rein kommt.
Das testen der GPS bzw. GSM Funktion ist möglich, habe deswegen auch
beschlossen nur getestete Platinen zu verkaufen.
Die Antennen sind zu 99% neu.
Charly B. schrieb:> @Alex>> ER schreibt doch weiter oben das nur Leute die kaufen> auch Unterlagen bekommen, i wollt auch infos haben aber> der Kerl ist absolut unkooperativ & irgendwie komisch ....>> Tip: gugg mal in Eba y da gibt die & aehnliche Module> sogar preiswerter oder mit mehr Ausstattung und MIT> DATENBLAETTER ohne betteln zu muessen>> vlG> Charly
Wenn du der Meinung bist dass man bei Ebay sowas günstiger kaufen kann,
setze bitte einen Link.
Die Käufer können es glaube ich bestätigen mit Informationen versorgt zu
sein und werden bei Problemen mit meiner Unterstützung rechnen können.
Es gibt keine Datenblätter im Internet und ich kann dich versichern, du
wirst auch keine finden.
Hallo zusammen,
ich hatte diesen Thread 2009 aufgemacht und es ist okay, wenn man
gleiche Artikel anbietet und dann den gleichen Thread verwendet, aber
diese Verkaufspraxis kann ich beim besten willen nicht gut heißen.
Viele Grüße
Daniel
Hallo Leute,
habe mal wieder eine Ladung von dem Zeug.
Angebot:
- ein Falcom Modem (GPS/GSM oder GPS/GPRS) inkl. GPS und GSM Antenne für
10 Euro das Stück + Versand
Bei den Antennen gibt es zwei Varianten: zwei einzelne oder eine
Außenantenne (sind neu, nicht gebraucht)
Falls jemand Interesse hat, bitte schreiben.
Gruß
Martin
Hallo Leute,
in zwischen habe ich bzw. kann ich fast alles anbieten was die Firma
Minorplanet Systems auf den Markt raus gebracht hat. Die Geräte inkl.
Antennen und Stromkabel zum Festpreis von 5,- Euro. Es gibt noch
Terminals für das Verschicken von Nachrichten zum Preis von 3,- Euro
oder Antennen für den Einbau im Fahrzeug oder auf dem Dach.
Habe in zwischen Kontakt zu einem Ex-Mitarbeiter der Firma also auch zum
Teil die technischen Daten. Bei Fragen gerne auch Kontakt per Telefon.
Eine Garantie kann ich nicht geben.
Gruß
Martin
(1,9 MB)
