Protokoll Voltcraft Ladestation UCT 100-6

[Εrnst B. (ernst)]

Kennt jemand die "Akku-Ladestation UCT 100-6" von Conrad, # 200106 ?

Von der Hardware halbwegs brauchbar (etwas schwachbrüstig beim
Entladen), aber die zugehörige Software ist eine Zumutung.

Macht jede Sekunde einen Komplett-Redraw des ganzen Fensters, nur um die
Graphen zu aktualisieren, flackert also wie verrückt...

Hat jemand so ein Teil, und sich schonmal die Mühe gemacht, das
Protokoll mitzuloggen?
(im Gerät selber ist ein USB->RS232 Wandler verbaut)

[wope (Gast)]

Sehe ich auch so.  Sogar an der HW musste ich erstmal einiges fixen,
denn die HW war in ähnlich "gebasteltem" Zustand zusammengeschraubt -
ich wage auch zu bezweifeln, dass sie die selbst angegebene el. Spec
überhaupt erfüllen, das Scheuern des Lüfters habe ich noch immer nicht
ganz wegbekommen (ev. kaufe ich mir da mal einen besseren nach). Aber
jetzt ist das Kasterl nunmal da und läuft soweit - andere Lösungen sind
doch deutlich teurer...

Nachdem sich das Feedback hier ja in Grenzen gehalten hat, nehme ich an
es gibt wenig Leute die da wirklich entweder Erfahrung oder ganz einfach
Zeit haben, sich damit zu beschäftigen - ich habe es zumindest seit ein
paar Wochen getan.

Aber einfach so herschenken will ich Infos und Co. erstmal nicht (mehr),
dafür steckt einfach schon zu viel Zeit und Mühen drin. Dafür schreibe
ich eben gerade eine komplett unabhängige Software (erstmal Windows),
die im Hintergrund (beim Verkleinern im System Tray) laufen kann und
Vorgänge (Zeit, Spannungen, Strom, Ladung, Temperatur) in lesbaren (!)
Text-Dateien mitschreibt (pro Lade/Entladevorgang ein File, geht auch
mit mehreren Zyklen im NiCd/NiMH Modus), ohne dass man sie dauernd neu
starten und den Port neu einstellen muss. Geht schon ganz passabel und
blockiert den Rechner fast gar nicht. Ich kann damit zumindest mein
Akku-Management nun in Excel machen...

Wie es so schön heisst: "free software does not mean free beer" - ich
bin mir noch nicht sicher, ob ich den Code unter GPL z.B. hier im Forum
oder als Shareware (binary only) hergeben will. Ich habe erstmal auch
kein Interesse mit "gratis" Zeit/Aufwand dafür zu Sorgen, das V*ltkraft
und C*nrad durch "richtge" Software dann noch mehr Umsatz mit ihrem Zeug
haben.

--> Bei Interesse/Kommentaren dazu bitte melden (gleich hier im Thread),
für GPL würde sprechen, wenn sich noch andere (erfahrene)
Windows-Programmierer melden würden, um da was "Anständiges" daraus zu
machen...

[Matthias (Gast)]

Hallo,

ich habe es gerade geschaft die Akku-Ladestation UCT 100-6 an meinem
Server unter dem VMWare Player über einer Sidux Installation "sichtbar"
zu machen.

Nach der ersten Freude wurde mir aber sehr schnell klar,
dass hier noch viel zu tun ist.
(Protkoll der Informationen lesbar; Zuordnung  der Akkus über eine
"Seriennummer" nicht einfach)

Da ich aber weder Zeit (Familienvater von 2 Kindern + WAF),
noch das notwendige wissen habe, hoffe ich auf euch.

Ich habe hier auch noch 4 LiPo Akkus der Firma Siku, für meine Kinder
die sich über eine "Frischzellenkur" freuen würden.

Der erste Adapter für die Siku Akkus ist fertig (und funktioniert).

Nun folgen die Adapter für meine Akkus der Kameras.

Vielen Dank für euere Bemühungen


mfG Matthias

[Kurt Gast (Gast)]

Hi Anwender,

das Ladegerät von Voltcraft ist für den Modellbau sehr gut geeignet.

Solltest mal mit LogView anwenden. Funktioniert hervorragend.

Ich kann Eure Erfahrung nicht nachvollziehen. Prüft nochmal!

Gruß
Kurt

[Christian (Gast)]

Hallo Kurt,

ich habe mich nach Deinem Tipp gleich ans Werk gemacht und mir LogView
V2
runtergeladen.

Was muss ich denn bei "angeschlossenes Gerät" unter Com5 (bei mir
zumindest) angeben? Voltcraft UCT 100-6 gibt es dort nicht.

Kannst Du mir hierzu bitte kurz Hilfestellung geben?

Vielen Dank vorab!

Gruß,
Christian

[wope (Gast)]

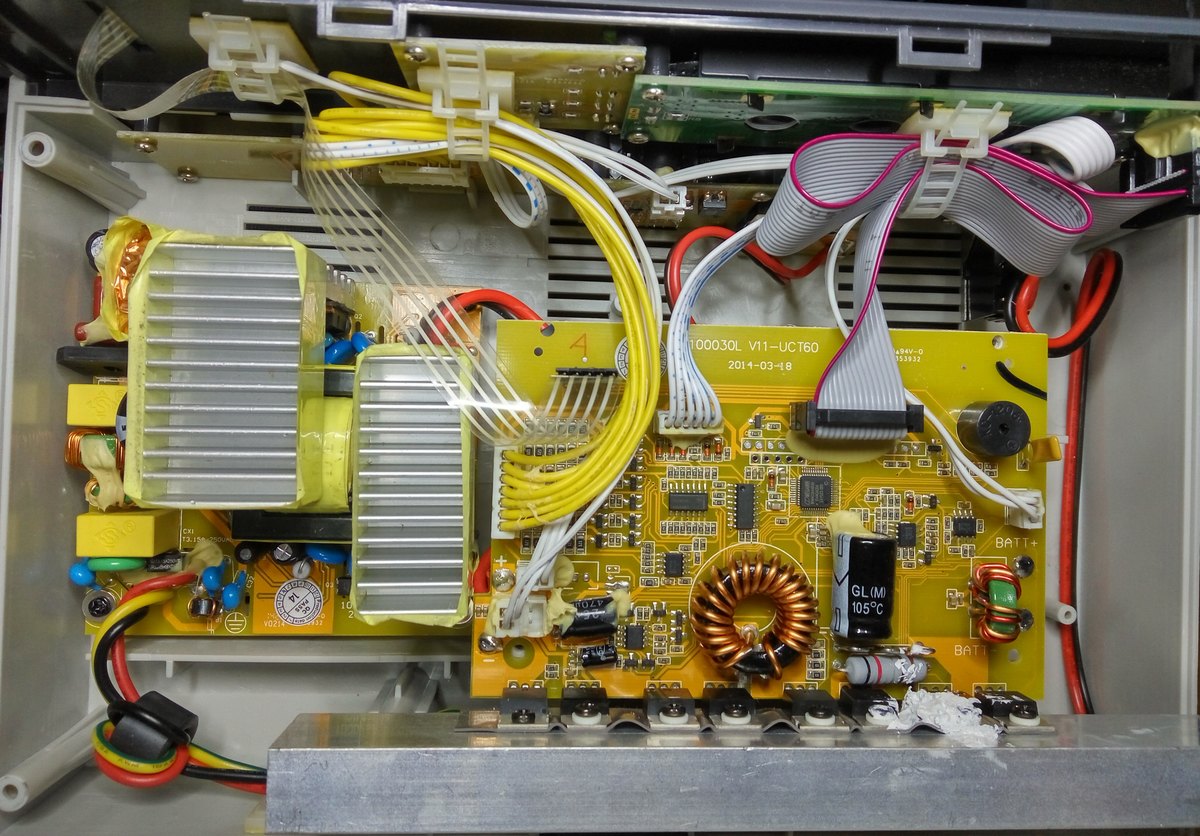

Habe das Gerät mal geöffnet. Die "Bügel" links/rechts des Gehäuses
werden je von 2 Schauben oben und unten (unter den Gummifüßen bzw.
Klappfüßen versteckt) gehalten. Nach dem Lösen kann man sie abklicken
und die Gehäuseschalen ohne Problem öffnen. War ziemlich erstaunt, was
ich dann sah - siehe Fotos.

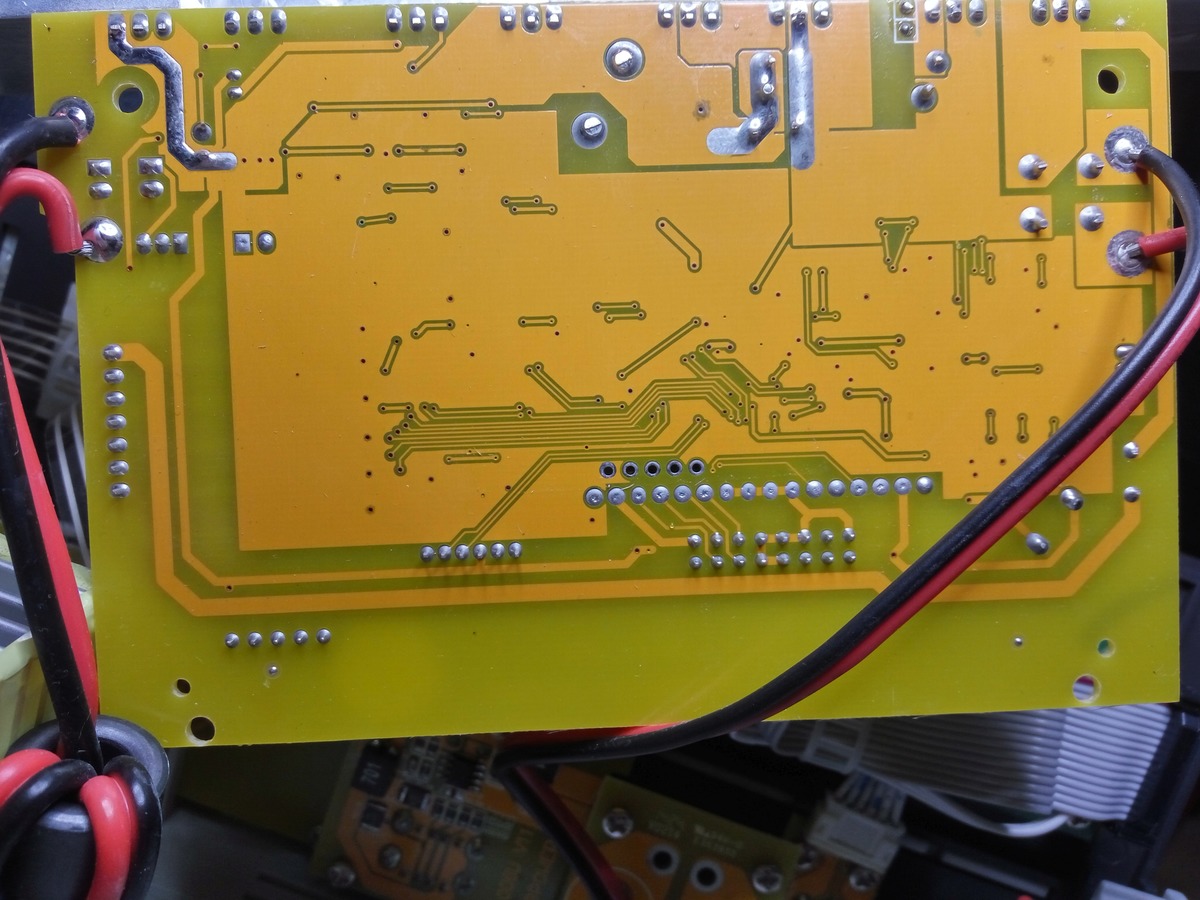

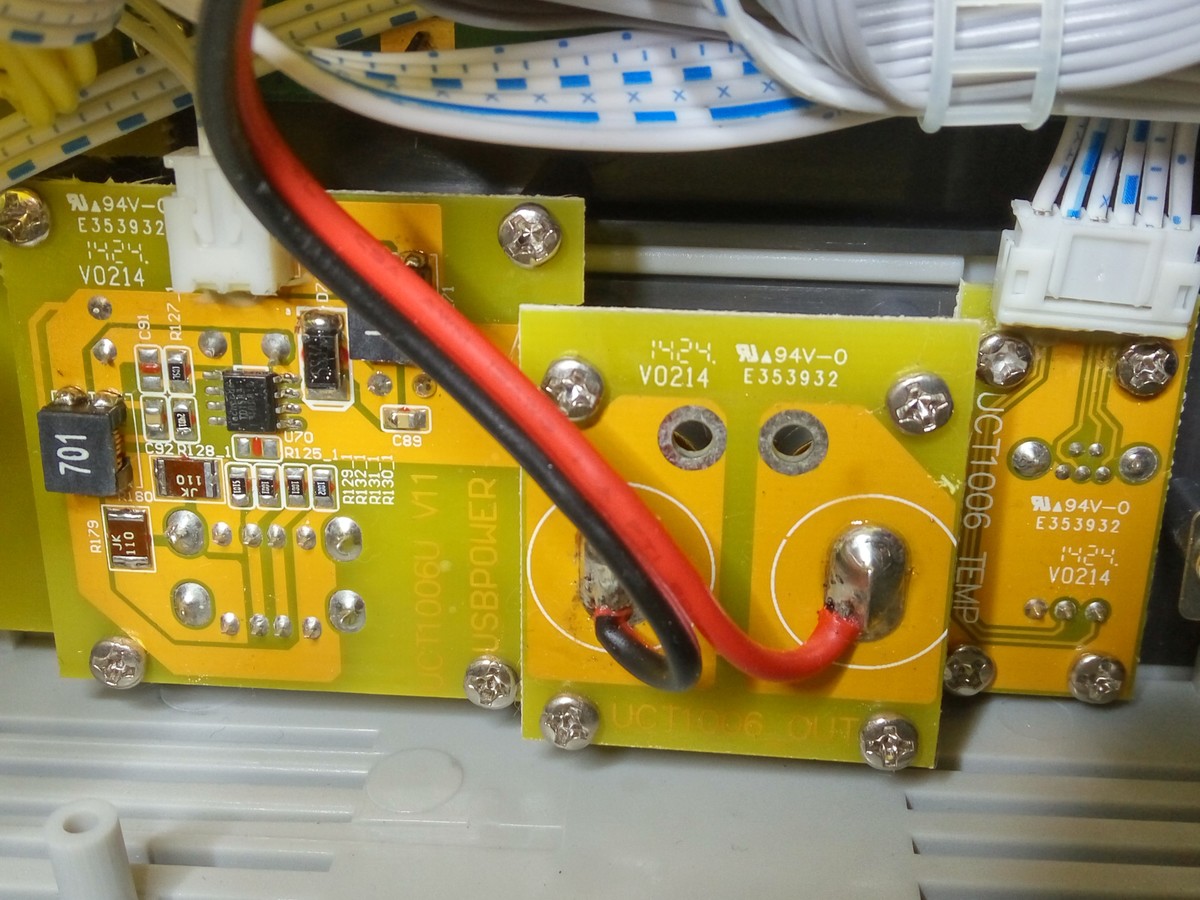

Beschreibung:

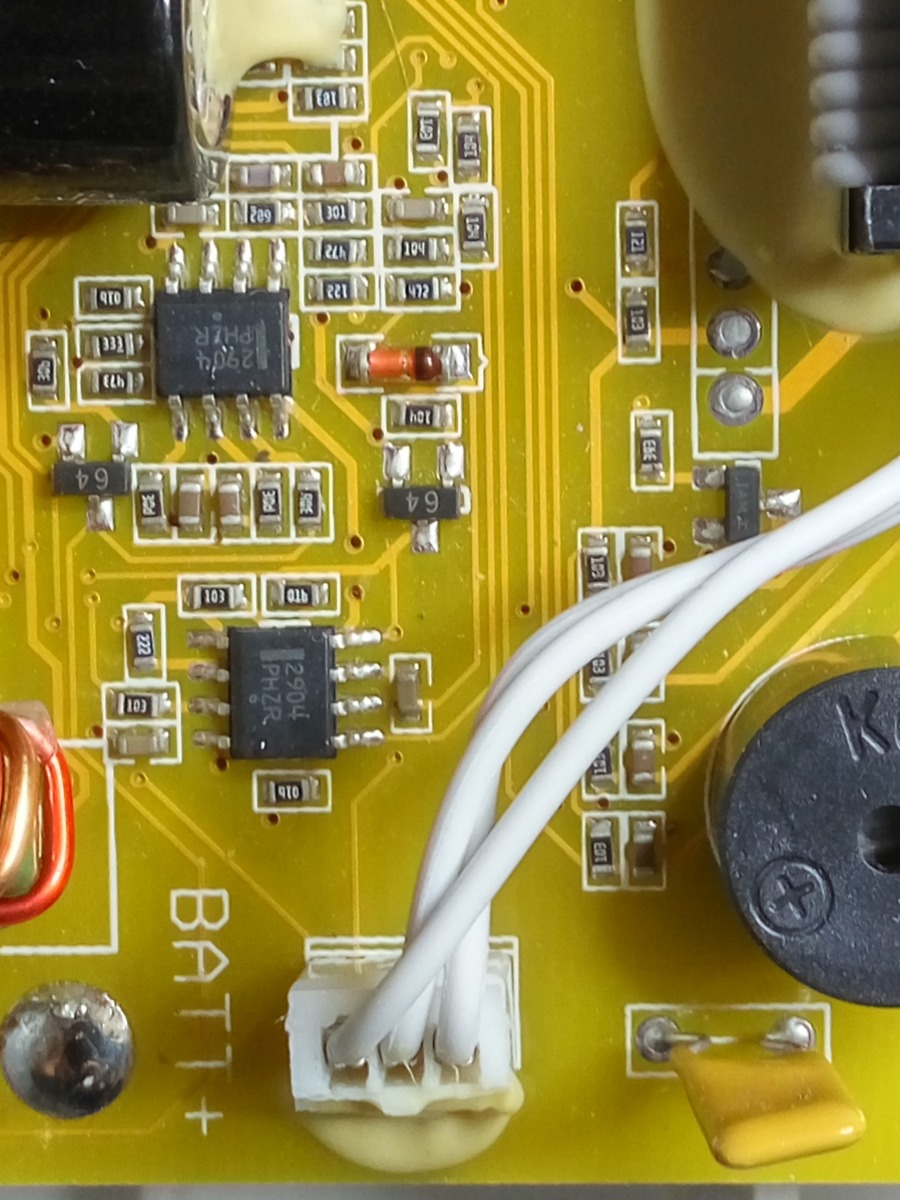

Der "Inhalt" ist ein "Zusammenmatschen" einiger Platinen, die Lötstellen
schauen tw. alles andere als gut aus, der Assemblierer muss was
getrunken haben. Ausserdem gibt es noch Drahtpatches, die Platine ging
wohl vom Prototypstadium direkt in die Produktion - die Hardware wurde
offensichtlich vorab genauso gewissenhaft getestet wie die Software.
Möchte festhalten - ich habe da nicht daran herumgelötet, das Teil war
wirklich schon so... :-)

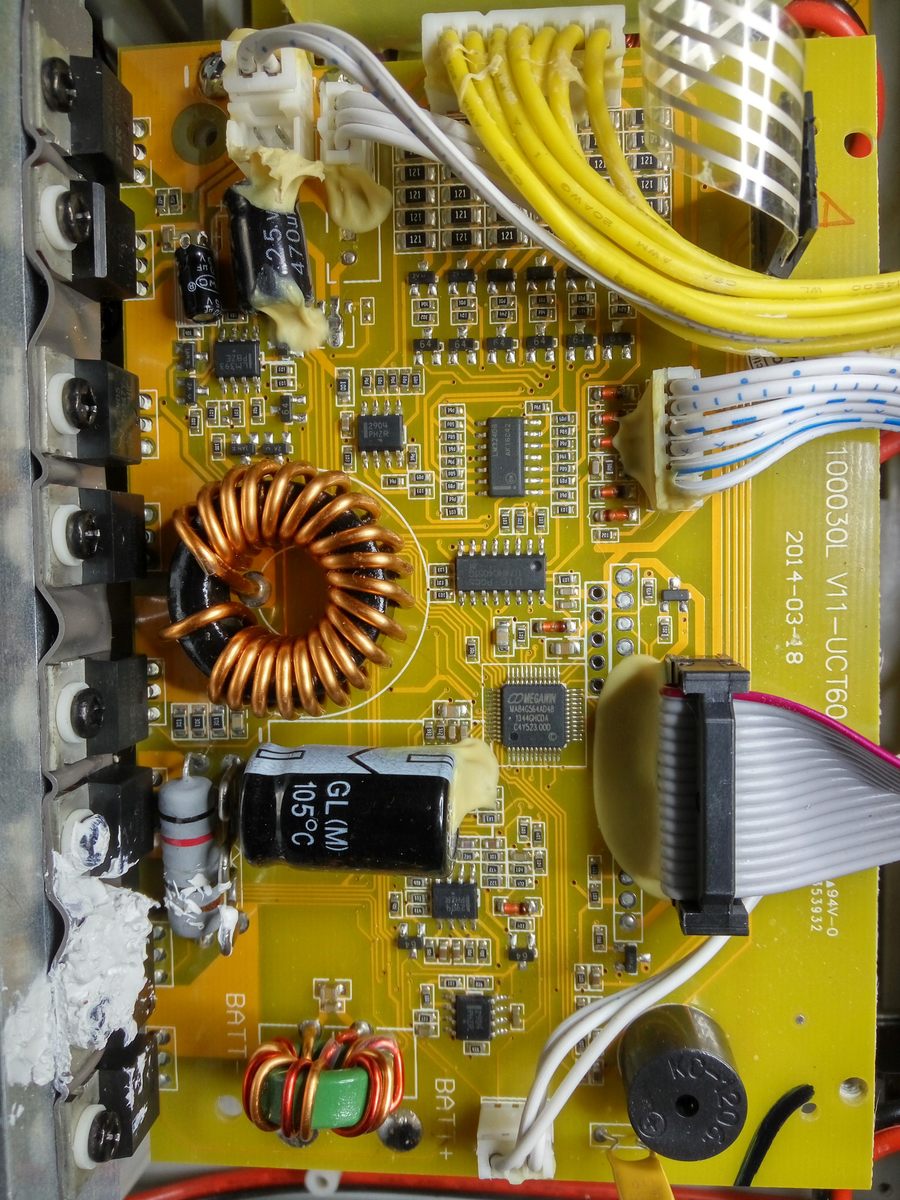

Die Hauptplatine hält an 2 Schrauben an Plastikstegen des Gehäuses nach
unten, der Kühlkörper ist "fliegend" und wird nur von den 8 Bauteilen
(ein paar Transistoren und ein Spannungsregler) selbst gehalten. Der
Kühlkörper hat auch unten eine kleine Aussparung ausgesägt, da die

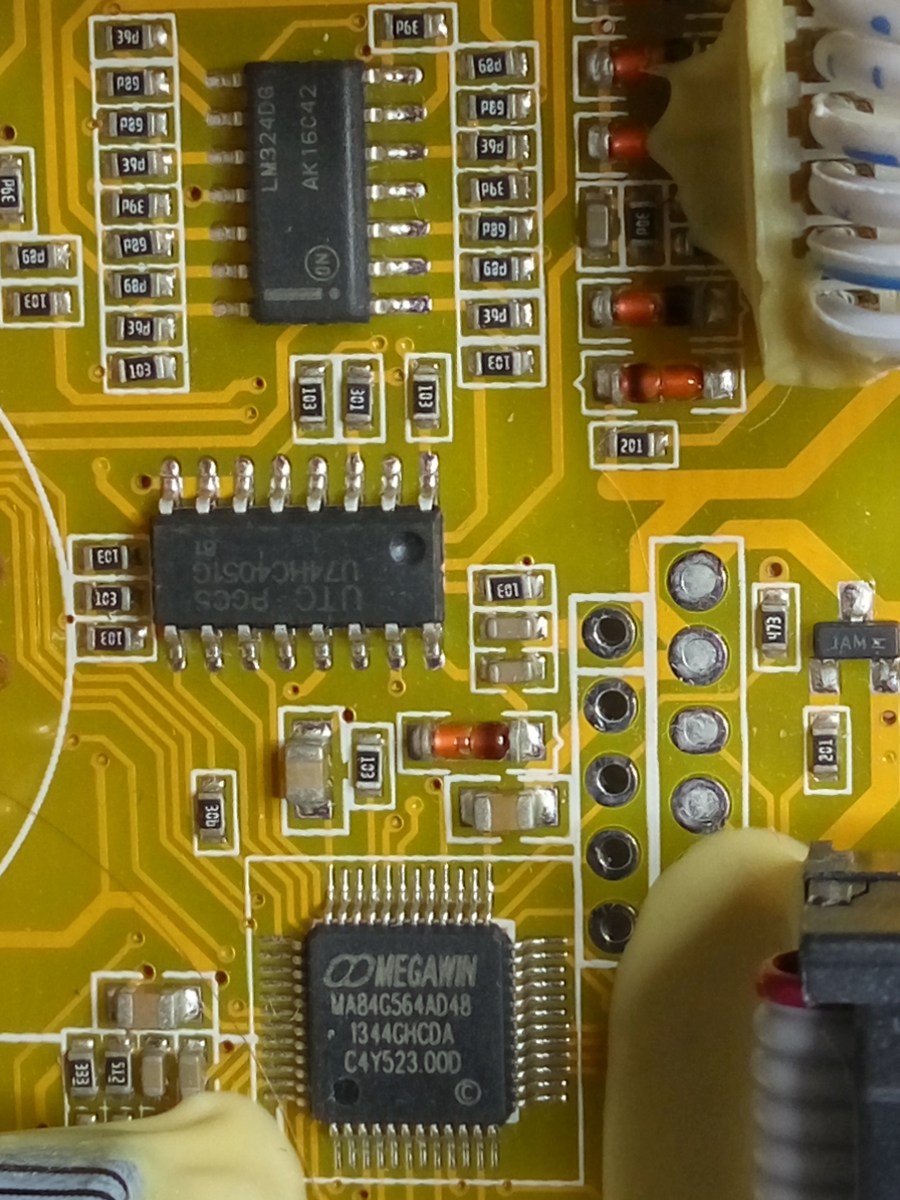

Netzleitungen gleich darunter vorbeiführen. Das "Herz" ist ein

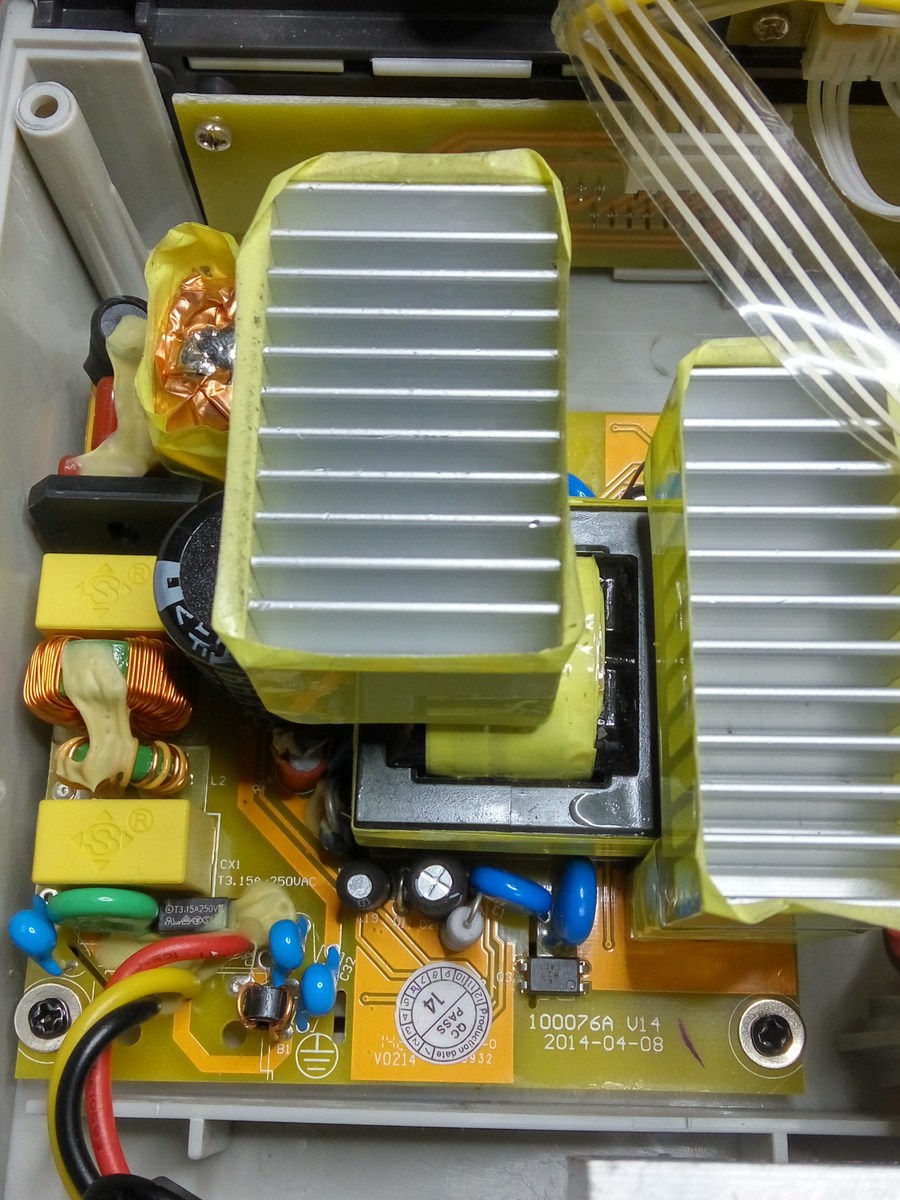

AT-Mega32, Flash/Eprom ist aber gesperrt. Die Versorgung erfolgt von
zwei "externen" 12V Schaltnetzteilen, deren Anschlüsse abgezwickt
wurdem. Ein-/Ausgangsleitungen sind parallel geschaltet und die Kästchen
sind am Gehäuseboden mit Metallbügel angeschraubt.

Ich kann nur empfehlen: beim Betrieb des Gerätes nichts Brennbares in
der nähe liegen lassen, vor allem das Gerät nicht unbedingt am
spezifizierten Limit betreiben. Warum: siehe Foto "detail1"...

[Michael H. (mhoff)]

Hallo Wope,

danke dir für die Info ... dann werde ich das wohl besser nicht kaufen.
(Es war in der engeren Wahl)  Ich denke es wird dann eher ein H-Tronic
Akkumaster C5 über den habe ich eher Gutes gehört.

Grüße - Michael

[René (Gast)]

Hallo Christian,
Ich habe version v2.5 (LogView) aber sehe nicht den voltcraft uct100-6.
Wie hast du das gelost?
Grusse René

[Roland D. (rolandd)]

Hallo zusammen

Möchte Euch meine bisherigen Erfahrungen beschreiben, habe dieses Forum
schon mehrfach beim suchen im I-Net entdeckt. Mich jedoch erst jetzt
angemeldet nachdem ich die erschreckenden Bilder zum Voltcraft UCT 100-6
gesehen habe.

Ich besitzt die bebiden älteren H-Tronic Accu-Master u500 und C3 sowie
den ELV ALM 7003.
Nun wollte ich mich von einem der Geräte trennen und dafür endlich ein
Gerät anschaffen welches die zusätzlichen Eigenschaften "Li-Ionen und
Li-Polymer" Akkus laden besitzt sowie einen Datenlogger zur späteren
Analyse der Akkupacks am PC.

Nach einigem hin und her entschied ich mich für den Accu-Master C5.
Der Erste der kam war defekt, die Displaybeleuchtung ging nicht an. Man
sah jedoch schwach das das Display arbeitete, das Gerät lies sich
bedienen. Also flugs umgetauscht, das 2. Gerät funktioniert. Leider
sieht man kaum welche der LEDs eine Rückmeldung gibt da irgendwas auf
die LEDs strahlt, aufgeschraubt (18 Schrauben) und siehe da es ist die
Displaybeleuchtung die seitlich auf die LEDs strahlt. Also ein kleines
Pappstück dazwischen montiert und das "Übel" beseitigt, das hätte der
Hersteller (mit ziemlicher Sicherheit China oder ein anderes
Billiglohnland) aber auch sehen können. Wie schon beim ersten Gerät
sitzt der Joystick nicht mittig in der Aussparung, er läßt sich aber
dennoch ordentlich bedienen.

Doch was ist das?
Das Gerät soll lt. Datenblatt 70W Ladeleistung haben. Beim laden meiner
2,4V/2Ah Schrauberakkus von AEG/ABB/BBC mit 0,9A messe ich mit dem
IR-Thermometer eine Gehäusetemperatur von 38°C oben und 49°C unten an
der Netztrafoposition!
Eine weiterer Versuch mit einem 18V/2Ah Akku der mit 1A geladen wird
lieferte ähnliche Ergebnisse, max. 2°C weniger Temperatur am Gehäuse.
Man verbrennt sich regelrecht die Finger wenn man das Gerät hochhebt und
dabei unten angreift anstatt die seitlichen "Griffmulden" zu nutzen.
Durch die nicht vorhandenen Gerätefüße – und den daraus resultierenden
geringen Abstand Gehäuse zu Tisch - ist die normale Konvektionskühlung
(Lüftungslöcher sind unten und oben im Gehäuse) stark eingeschränkt.
Selbst meine zusätzlich angeklebten Gerätefüsse bringen keine Besserung.

Die Verarbeitung ist ganz O.K.!
Der sehr warm werdende Netztrafo klassischer Bauart (37,5V/3,75A und 15V
ich glaube 0,5A) hat entweder einen Defekt, einen sehr schlechten
Wirkungsgrad oder (dazu kenne ich mich aber zu wenig mit Schaltreglern
aus) kommt durch ungünstige Ansteuerung des sekundärseitigen
Schaltreglers eventuell bereits bei geringer Last in die Sättigung und
wird deshalb so warm?
Der Kühlkörper ist ein Lüfteraggregat ähnlich dem "ELV
Kompakt-Lüfteraggregat LK 40" mit einen geregelten Sunon Lüfter. Ein
Temperatursensor ist am Kühlkörper befestigt, am Trafo ist leider
nichts.
Vorn sitzt ein ordentlicher 2pol Netzschalter der den Trafo primärseitig
trennt. Die Leiterplatte ist 2seitig DK (eventuell 4Lagen, aber nichts
gesehen) FR4 mit Leistunsgelektronik auf der BS und der ganzen
Ansteuerung, Prozessor etc. in SMD auf der LS. Die Displayplatine trägt
das Display, die LEDs und den Joystik sowie einige SMD-Bauteile. Die
konv. Bauteile sind Handgelötet (Aufbautechnisch interessiert mich das
immer da ich beruflich damit zu tun habe), keine "High-End" Lötstellen
aber durchweg gut.

Habe gerade den Rücksendeschein ausgefüllt, morgen geht es zurück gegen
"Geld zurück".

Nun war ich wieder am Voltcraft UCT 100-6 und habe gerade über das
Conrad Kontaktformular nachgefragt ob es einen Datenlogegr besitzt.
Nachdem ich die Bilder hier gesehen habe werde ich es jedoch nicht
kaufen, nein ohne mich ich habe die Nase voll von dem
"China-Ultra-Low-Cost" Krempel!
Sobald ich die Antwort von Conrad habe werde ich auf den "Innenaufbau"
verweisen und mitteilen das ich doch etwas mehr Qualität von Conrad
Produkten erwartet habe, früher kamen zumindest die Netzteile noch von
Statron aus der DDR, das waren robuste Geräte. :-)

@"Michael Hoffmann ":
Wo hast Du gutes über den C5 gehört?
Vielleicht hatte ich ja "nur" Pech und auch das 2. Gerät ist defekt!

"LogView" kann übrigens den C5 nur aufzeichnen, den Datenlogger auslesen
leider noch nicht!
Die mitgelieferte Software ist recht einfach, habe sie bisher nur für
Datenlogger auslesen verwendet das geht aber sehr Gut. Die Analyse
Funktion ist einfach, man kann sich aber die Kurven im Detail ansehen
das ist eigentlich ganz O.K.

Sorry für den langen Text, ich wollte Euch jedoch meine bisherigen
Erfahrungen mitteilen und mir etwas "den Frust" heruterschreiben nachdem
ich diese erschreckenden Bilder gesehen habe. Wer kommt denn auf die
Idee zwei "Low-Cost" Schaltnetzteile da rein zu basteln und dann auch
noch die Sekundärseite parallel zu schalten...
Ein Wunder das der frei montierte Kühlkörper nicht schon beim Transport
die Lötstellen der Leistungsbauteile abgerissen hat!

Gruß

Roland

[christian (Gast)]

Hallo René,

leider habe ich auch noch kein Feedback bezüglich der LogView
Einstellungen
bekommen. So wie ich was höre, poste ich Sie hier.

Nach dem Bericht über das zerlegte Gerät mache ich mir so langsam
Sorgen, ob man das Teil überhaupt ruhigen Gewissens betreiben kann. Weiß
jemand, ob das Ladegerät überhaupt Sicherheitszertifikate wie TÜV, VDE
oder sonstwas erhalten hat?

Gruß,
Christian

[Roland D. (rolandd)]

Hallo zusammen

*** off Topic ***

@"Christian":
"Nach dem Bericht über das zerlegte Gerät mache ich mir so langsam
Sorgen, ob man das Teil überhaupt ruhigen Gewissens betreiben kann."
Nach den Bildern hier habe ich von der möglichen alternative UCT 100-6
Abstand genommen. :-(
"Weiß jemand, ob das Ladegerät überhaupt Sicherheitszertifikate wie TÜV,
VDE oder sonstwas erhalten hat?"
CE Erklärung ist zumindest als Download verlinkt. Ich kann mir nicht
vorstellen das Conrad ein Gerät verkauft welches nicht in irgendeiner
Form geprüft wurde (VDE, TÜV geprüft Sicherheit). Allerdings ist das ja
immer so eine Sache: Das Gerät das der OEM-Hersteller zur Prüfung
geschickt hat und das was er später produziert. :-(
Ich hatte schon mal daran gedacht die Bilder an Conrad zu senden und zu
fragen was Sie davon halten...

*** off Topic ***

Gruß

Roland

[corneliu (Gast)]

Hallo all,

Escuse me for english language, i have a problem with my C3 akkumaster,
relly balance, nothing in display, and all leds is on...what is the
problem? atmel probably or somethingselse....i want to fix it..pleasee
help me.
Thanks in advance and best regards.

[LastManStanding (Gast)]

Christian schrieb:
> Hallo Kurt,
>
> ich habe mich nach Deinem Tipp gleich ans Werk gemacht und mir LogView
> V2 runtergeladen.
>
> Was muss ich denn bei "angeschlossenes Gerät" unter Com5 (bei mir
> zumindest) angeben? Voltcraft UCT 100-6 gibt es dort nicht.
>
> Kannst Du mir hierzu bitte kurz Hilfestellung geben?
>
> Vielen Dank vorab!
>
> Gruß,
>
> Christian

Probier es mit "e-Station BC6-10" von Bantam in Logview. Hier werden
alle Daten korrekt ausgelesen und auch die einzelnen Zyklen separat als
Grafik protokolliert.

Komischerweise muß ich vor Verwendung von LogView immer erst kurz die
blöde Conradsoftware "ChargerMonitor" starten, nach Verbindung wieder
beenden und danach erst die Protokolierung unter Logview aktivieren. Ich
nehme an, es liegt am virtuellen Com Port Treiber. Auf der Homepage von
Logview kann man einen alternativen Treiber runterladen - habe ich aber
noch nicht probiert.

[MikeUwe (Gast)]

Hi Wope,

Ich bin erfahrener Windows Programmierer zumindest mach ich das seit 17
Jahren. Wuerde selbst gern eine bessere Software zu dem Teil schreiben
aber mir ist das parsen/analysieren zu muehsam.

Wenn Du also die Infos hast und mir Sie zusendest wuerd ich mal
loslegen,
ob Du das Resultat der Allgemeinheit zur Verfuegung stellen ist mir
egal,
ich wills erst mal fuer mich loesen, und natuerlich kannst Du den Source
dann haben und damit machen was Du willst.

Also meld Dich wenn Du interesse hast.

lg
Mike.

[Dirk (Gast)]

Hallo Leute,
habe mir auch das UCT 100-6 zugelegt, und wollte meine 7,4V LRP Lipos
4000 mah damit laden,mit dem eingebauten Balancer. Leider kreige ich
immer die Fehlermeldung am Display "BATTERY VOL ERR CELL CONNECT" was
lauft Handbuch auf das Balancerkabel hindeutet, welches definitiv im 3
poligen Port steckt. Hat jemand schonmal das selbe Phaenomen gehabt ?
Ohne Balancer laesst sich der Akku laden ? Also im normalen Charge
Modus, was ja nicht so gus sein soll ? Bin dankbar fuer jeden Input.

gruss
Dirk

[Stefan (Gast)]

Hallo Leute,

Ich habe auch ein Voltcraft UCT 100-6. Ich Lese das Gerät auch per
LogView aus und funktoniert sehr gut.

Jetzt habe ich eine Frage und zwar zur ladung von NiMh und Nicd Akkus:

Ist es normal das beim Ladevorgang in kurzen abständen der Stromfluss
unterbrochen wird ??? Wenn ich meinen 5 Zellen 4200 NiMh Akku Lade mit
4,2 Ah
 dann unterbricht er immer und Die der Ladestrom fällt immer für kurze
Zeit auf null zurück und dann wieder hoch auf 4,2 A

Ich wäre echt froh wenn mir jemand dazu etwas sagen kann ob das normal
ist oder das Gerät eine Makke hat.

Danke im vorraus

[Roland D. (rolandd)]

Hallo zusammen

@"Stefan":
Bei meinem ELV "ALM-7002" Ladegerät ist das genau so. Der Ladestrom wird
kurz unterbrochen um die Akkuspannung zu messen und dann wieder auf den
Nennwert eingestellt. Das sieht man auch auf dem Dieplay und ist so in
der Anleitung erklärt. Bei meinem Akku-Master C5 ist das nicht so,
zumindest bleibt die Stromanzeige m.E. konstant.
In der Voltcraft UCT 100-6 konnte ich soeben nichts darüber finden.

Um "sicher zu gehen" - wenn Dir niemand sonst das bestätigen kann -
könntest du das Gerät als defekt zurücksenden und abwarten ob es das 2.
Gerät auch macht. :-)

Mich haben die hier eingestellten Bilder dermaßen abgeschreckt das ich
mir doch den Akku-Master C5 gekauft habe (zum 2. mal, den ersten hatte
ich ja zurück gegeben) und die Wärmeerzeugung mit einem 60mm Lüfter
(Temperaturgeregel) in den Griff bekommen habe. Nur der Trafo wird recht
"heiß" ohne Lüfter, mit Lüfter wird das Gerät normal warm. Ansonsten ist
der sehr ordentlich verarbeitet kann man nix sagen und auch die
Ladeprogramme funktionierne einwandfrei. Mit LogView kann man m.E: den
Datenlogger noch nicht auslesen, ich verwende die mitgelieferte Software
die nicht so komfortabel ist, aber zum gucken wie sich die Akkus
entwickeln reicht mir das.

Gruß

Roland

[Stefan (Gast)]

@Roland

Hallo,

danke für die Antwort. Ich habe im Netz leider auch nichts gefunden ob
das normal ist. Eine Antwort könnte sein das es sich um Messpausen
handelt wo der Nennwert im unbelasteten zustand ermittelt wird. Für was
dieses Messergebniss sein soll und verwendet wird konnte ich noch nicht
festellen. Ich denke das es normal ist den im Logview gibt es die option
"Messpausen ausblenden" um nicht eine unschöne kuve zu bekommen. Ich bin
bis zum jetzigen zeitpunk zu 60 prozent zufrieden mit dem Lader ich
teste und probiere alle möglichen LAdungen mit verschiedenen Akkutypen.
Was ich jetzt schon sagen kann die Delta Peak abschaltung ist nicht so
genau leider schaltet das Ladegerät viel zu früh ab auch bei NiCd NiMh
bei einem wert von 20 mA NiCd und 14mA NiMh mein altes Ladegerät Hat bei
dieser Einstellung die Akkus voll geladen. Ich werde jetzt noch testen
denn die Widderufszeit beträgt ja 14 Tage also habe ich noch Zeit.

Danke Gruß Stefan

[Roland D. (rolandd)]

Hallo zusammen

@"Stefan":
"Ich habe im Netz leider auch nichts gefunden ob
das normal ist. Eine Antwort könnte sein das es sich um Messpausen
handelt wo der Nennwert im unbelasteten zustand ermittelt wird. Für was
dieses Messergebniss sein soll und verwendet wird konnte ich noch nicht
festellen."
Die Akkuspannung soll damit im stromlosen Zusatnd gemessen werden damit
die Abschaltung korrekt funktioniert. Für die Auswertung von Ladekurven
ist das natürlich irrelevant weshalb die LogView Software das scheinbar
korrekterweise erkennt und einfach "ignoriert".
Habe mit meinemnoch keine Lion akkus geladen, nur Ni/Cd und Ni/Mh
Akkupacks. Der Akku Master hat auch keinen Balancer wa sich abe rnicht
benötige da ich eh keine Modellbauakkupacks laden wil sondern höchstens
mal Akkus aus Handy und Co. da benötigt man da sja nicht (nur eine
Zelle).

Gruß

Roland

[Stefan (Gast)]

@ Roland @ All


so meine persönliche Einstellug/Bewertung zu Voltcraft UCT 100-6:

Nach längere Zeit die ich nun mit dem Gerät verbracht habe bin ich zu
dem entschluss gekommen es wieder seinem rechtmäßigem Besitzer
zurückzugeben.

Meine Akkus (NiMh + NiCd)werden bei einer Käpazität von 4200 Ah und voll
entladen nicht mehr wie ca. 500 mA geladen. Der Ladevorgang wir dannvom
Ladegerät als Voll bezeichnet egal was man für einen Delta Peak Wert
nimmt. Ich bin echt entäuscht von diesem Ladegerät. Meine Accus  sind
neu (ca. 3 Monate alt) Mein altes Ladegerät hat ohne probleme bei einem
Ladestrom von 1 2 4 A den Accu bis 4100 mA voll!! geladen.

Die Auswertung per Logview funktioniert einwandfrei, die Menüführung ist
o.k., der Lüfter läuft permanet mit gleicher Geschwindigkeit und ist
nicht gerade leise, der Ladestrom 5 A ist nicht ausreichend für die
heutige Accugeneration, der Entladestrom von 1 A ist viel zu wenig,
usw....

LiPo Accus habe ich nicht getestet.


In naher Zukunft laut Hersteller 15.06.2010 werde ich mir dann den Lader
von Graupner Ultramat zulegen. NAch längeren herumstöbern im Netz bin
ich zum entschluß gekommen das für meine zwecke das am besten zutrift
und Zukufts sicher ist:

ein paar Details die mir wichtig sind

ein Ladeschacht dadurch hohe Ladestrom von !! 20 A
Entladestrom 5 A
USB Anschluß
Update fähig
240 Volt anschluß
1 ... 30 NiMH-/NiCd-, 1 ... 12 LiPo-/LiIo-/LiMn-/LiFe-

Gruß Stefan

[ninja (Gast)]

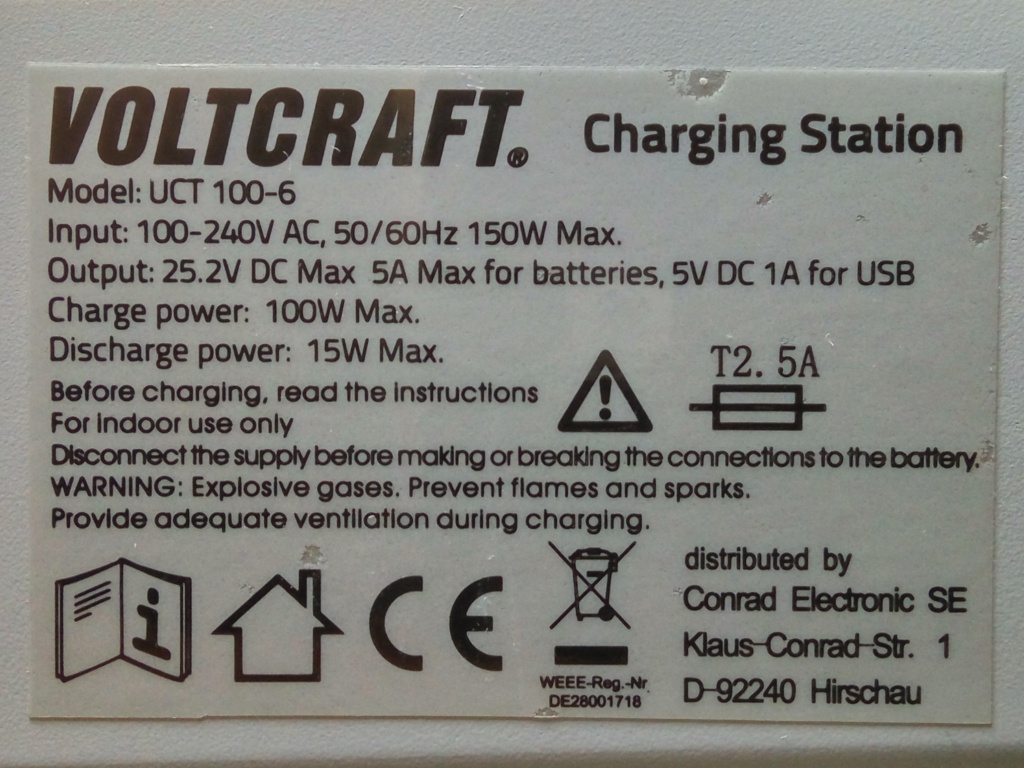

I am looking for a firmware memory BIN, HEX whatever to upload to
Voltcraft UCT 100-6

Ich bin auf der Suche nach einem Firmware-Speicher BIN HEX was auch
immer auf Voltcraft UCT 100-6 hochzuladen

Megawin
MA84G564AD48

[Piotr G. (ninja)]

Weitere Informationen.
Megawina
MA84G564AD48

[Εrnst B. (ernst)]

Piotr G. schrieb:
> Weitere Informationen.

Virustotal findet "Trojan.Malware.300983.susgen" im Zipfile.
Aber nur Einer der Scanner.
Trotzdem Vorsicht, wenn ihr das runterladet.
