Hallo,

zuerst möchte ich sagen das ich auf dem Gebiet der µC Programmierung
erst angefangen habe mich ein zu arbeiten. Also seht es mir bitte nach
wenn ich mal hier und da ein paar blöde Fragen stelle.

Nun zu meinem Anliegen. Das wohl eigentlich nicht so richtig in diese
Kategorie passt, allerdings hab ich keine bessere gefunden.

Also ich möchte einen Ford Fiesta Bj. 95 mit einem Regensensor
ausrüsten. :D
Dazu hab ich mir mal einen Regensensor von SKODA mit der TN 1UO 955 559

Soweit ich dass nun schon raus bekommen habe läuft das ganze über die
CAN Schnittstelle.

Leider fehlen mir jegliche Infos zum CAN Bus, ich hab also momentan
keine Ahnung wie ich den Regensensor anschließen und dazu bewegen kann
mir etwas mitzuteilen.

Wäre also super von euch wenn ihr mit ein paar Tip's, hilfreiche Seiten
oder Literatur empfehlen könntet damit ich mich in das Thema einarbeiten
kann. Und irgendwann mal den Regensensor zum "laufen" bekomme.

Auch wäre es nett wenn ihr mir passende Hardware, also einen µC
empfehlen könntet mit dem sich sowas realisieren lassen würde.

Ich bin sehr lernwillig, nur aller Anfang ist schwer. Aber ich denke mit
einer hilfsbereiten Com. werde ich es schon schaffen mich in die Welt
der µC einzuarbeiten.

Für eure Tip's und Vorschläge danke ich euch schonmal im vorraus.

Gruß Matze

Autor: ::: (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich wuerd das mal vergessen. Denn auf der Gegenseite muss der
Regensensor erwartet werden, sonst ist eh nichts. Am CAN  des Autos
rumzubasteln wuer ich unterlassen. Eine Haftungsfrage. Wenn nichts mehr
geht ist man auf der sicheren Seite. Wenn man eine Fehlfunktion erst
merkt wenn man drin sitzt, ist es eher gefaehrlich.

Autor: Mathias R. (prinz77) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi, da wurde ich wohl falsch verstanden.

Also ich habe nicht vor den Regensensor an den CAN des Autos
anzuschließen. Ich glaube nicht mal dass das Auto schon sowas hat. :D

Ich möchte den Regensensor über einen µC ansprechen und dessen Daten
auch auswerten und dann über den µC "direkt" den Scheibenwischer regeln.
Das ganze soll dann natürlich auch möglichst ausfallsicher geschaltet
werden.

Autor: Siggi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kannst du ein Datenblatt posten? Vorab: eine einfache Aufgabe ist das
nicht.

Autor: Marcel V. (antis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich denke mal, dass sich da kein Datenblatt anfinden wird. Das ist
wieder VW Geheimnis, wie das funktioniert. Ganz zu schweigen voon der
Protokollierung.

Von der Idee her ist das mit Sicherheit ne interessante Sache. Aber ohne
nähere Informationen zum Sensor wird das ein Stück Arbeit werden, zumal
du auch noch in der Einarbeitungsphase steckst.

Vielleicht solltest du überlegen, ob du dir nicht einen eigenen
Regensensor bauen kannst. Da weißt du was drin steckt und wie du ihn
auswerten kannst. Mehr als ein optischer Sensor ist der CAN Sensor
meines Wissens nach auch nicht. Bei einem eigenen Sensor kannste dir
dann den ganzen CAN Kram auch sparen. Das macht die Sache meiner Meinung
nach wesentlich einfacher.

Autor: Mathias R. (prinz77) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm, da geht's ja schon los. Datenblatt läßt sich leider über Google
nicht finden. Jedenfalls nicht von mir. :(

Das das nicht einfach wird hab ich mir schon gedacht. Hab auch nicht
angenommen, als ich den Sensor erworben habe, das der über CAN läuft.
Aber naja, der Mensch wächst ja mit seinen Aufgaben.

Autor: Mathias R. (prinz77) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marcel V. schrieb:
> Ich denke mal, dass sich da kein Datenblatt anfinden wird. Das ist
> wieder VW Geheimnis, wie das funktioniert. Ganz zu schweigen voon der
> Protokollierung.
>
> Von der Idee her ist das mit Sicherheit ne interessante Sache. Aber ohne
> nähere Informationen zum Sensor wird das ein Stück Arbeit werden, zumal
> du auch noch in der Einarbeitungsphase steckst.
>
> Vielleicht solltest du überlegen, ob du dir nicht einen eigenen
> Regensensor bauen kannst. Da weißt du was drin steckt und wie du ihn
> auswerten kannst. Mehr als ein optischer Sensor ist der CAN Sensor
> meines Wissens nach auch nicht. Bei einem eigenen Sensor kannste dir
> dann den ganzen CAN Kram auch sparen. Das macht die Sache meiner Meinung
> nach wesentlich einfacher.

Joa, hätte auch lieber einen Sensor ohne CAN. Aber wie es ausschaut sind
wohl alle Regensensoren in den Kfz mittels CAN am Bordnetz
angeschlossen.

Einen eigenen zu bauen hab ich mir auch schon überlegt. Das einzigste
was da das Problem wäre ist die Optik ansich. Wenn's garnicht anderst
geht werd ich wohl den Sensor "aufschrauen" und alles unnütze Zeug
rauswerfen müssen. :D

Autor: Marcel V. (antis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also bevor du den Sensor auseinandernimmst, falls das überhaupt gehen
sollte und das nicht ein eingegossener Klumpen Kunststoff ist, würde ich
an deiner Stelle lieber ne kleine Recherche machen, was in dem Sensor
generell verbaut ist. Mit den Informationen kannst du dann vielleicht
auch einen eigenen Sensor bauen und den (wahrscheinlich sündhaft teuren)
CAN Sensor wieder zuückbringen.

Schau mal hier
http://www.kfztech.de/kfztechnik/sicherheit/regensensor.htm

Da kannst du dich erstmal schlau machen. Wenn du ne kleine Platine mit
einer ausreichenden Anzahl an Fotoelementen verwendest, dann ist das
vielleicht gar nicht weiter wild sich den selbst zusammen zu
konfigurieren.

Viel Erfolg

Autor: Mathias R. (prinz77) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also sündhaft teuer würd ich 3,33 euro nicht bezeichnen. Günstig bei
ebay erstanden.:D

Aber wie Du schon vermutet hast handelt es sich um einen hübsch
vergossenen Klumpen Plastik. Man kann zwar die Rückseite des Sensors
öffnen und sieht auch diverse Schaltkreise, Wiederstände u.d.g. Aber an
die Dioden selbst kommt man leider nicht rann.

Autor: lrlr (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
bist du dir sicher dass der regensensor nicht einfach nur eine
widerstandswert liefert (den irgend ein steuergerät erst auf can
umsetzt?)

Autor: Mathias R. (prinz77) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also sicher bin ich mir da auch nicht. Die Infos hab ich auch nur von
Google bekommen. In wieweit darauf verlaß ist weiß ich nicht.

Aber ich denke mal die "Masse" an Elektronik die ich da im Sensor
gesehen habe ist wohl kaum nur dafür zuständig irgend einen Pegel zu
liefern.

Aus dem Sensor führen 3 Leitungen. Grün,braun,grün-schwarz.
Die haben mich auch drauf gebracht das es über CAN läuft, und Google
hat's soweit auch bestätigt.

Ich werde mal heute Abend ein paar Fotos einstellen, bin momentan im
Park unterwegs und hab ihn deshalb gerade nicht bei der Hand. :D

Autor: Andreas W. (geier99)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mathias R. schrieb:
> Aus dem Sensor führen 3 Leitungen. Grün,braun,grün-schwarz.
> Die haben mich auch drauf gebracht das es über CAN läuft, und Google
> hat's soweit auch bestätigt.

somit  kann man wohl einen CAN-Bus im Sensor ausschließen.

Autor: Mathias R. (prinz77) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum? Ich dachte CAN läuft über drei Leitungen?

Autor: Andreas W. (geier99)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mathias R. schrieb:
> Warum? Ich dachte CAN läuft über drei Leitungen?

Es gibt zwar noch den Einleiter-Betrieb, der würde zwar mit 3 Leitungen
auskommen, aber das kann ich mir ehrlich gesagt hier für den Regensensor
nicht vorstellen. Aber ich kann mich ja auch Irren.

Im Normalfall sollten folgende Leitungen vorhanden sein (Ausnahme
Einleiter Betrieb):
 Plus
 Masse
 CAN-High
 CAN-Low

Autor: Mathias R. (prinz77) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also gekennzeichnet sind die leitungen,s oweit ich das jetzt in
Erinnerung habe, nicht. Sie sind aber auf einen 4 poligen Stecker
geführt, 3 Pins sind aber eben nur belegt.

Autor: Mathias R. (prinz77) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

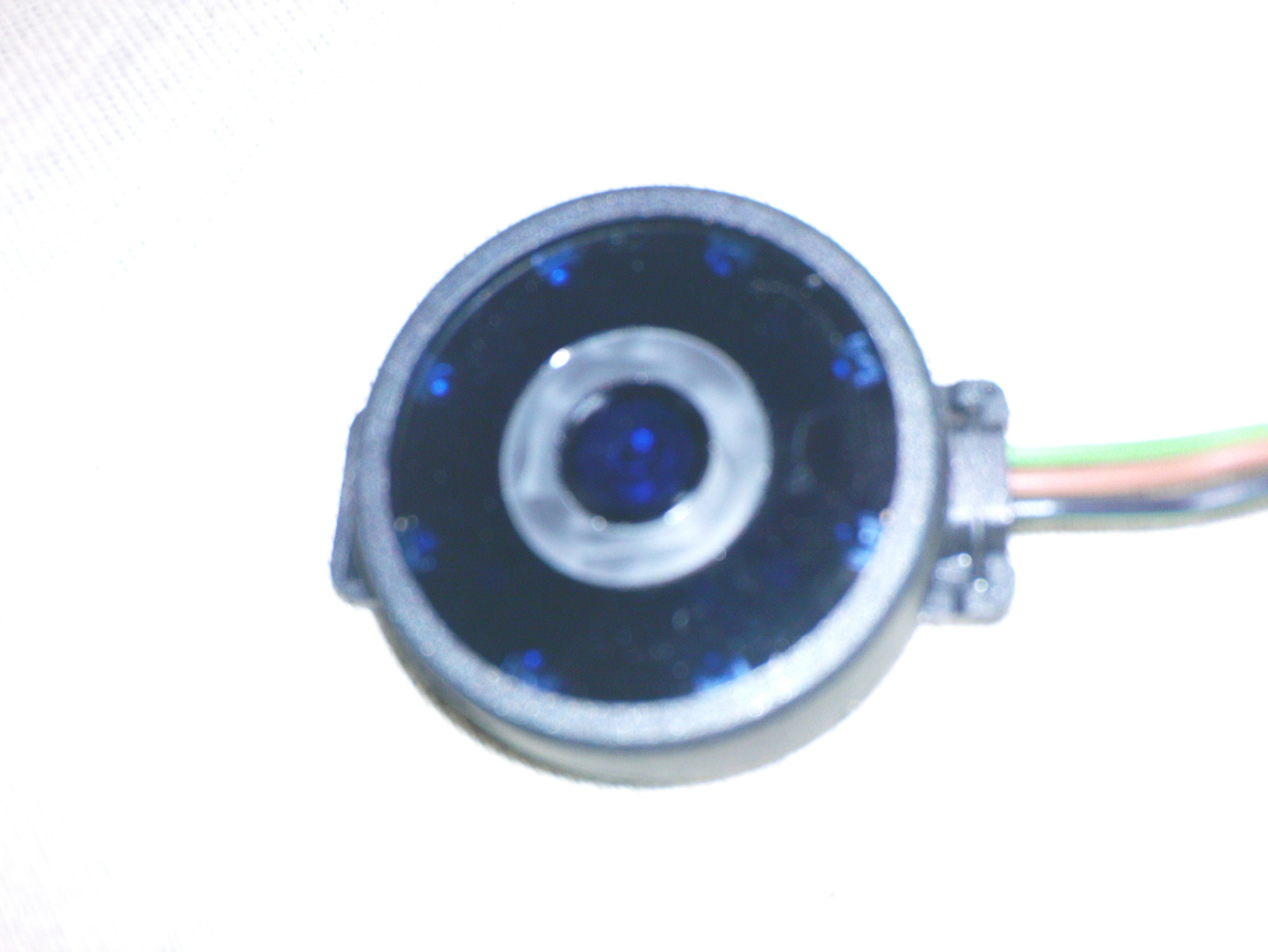

Regensensor von vorn

Autor: Mathias R. (prinz77) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

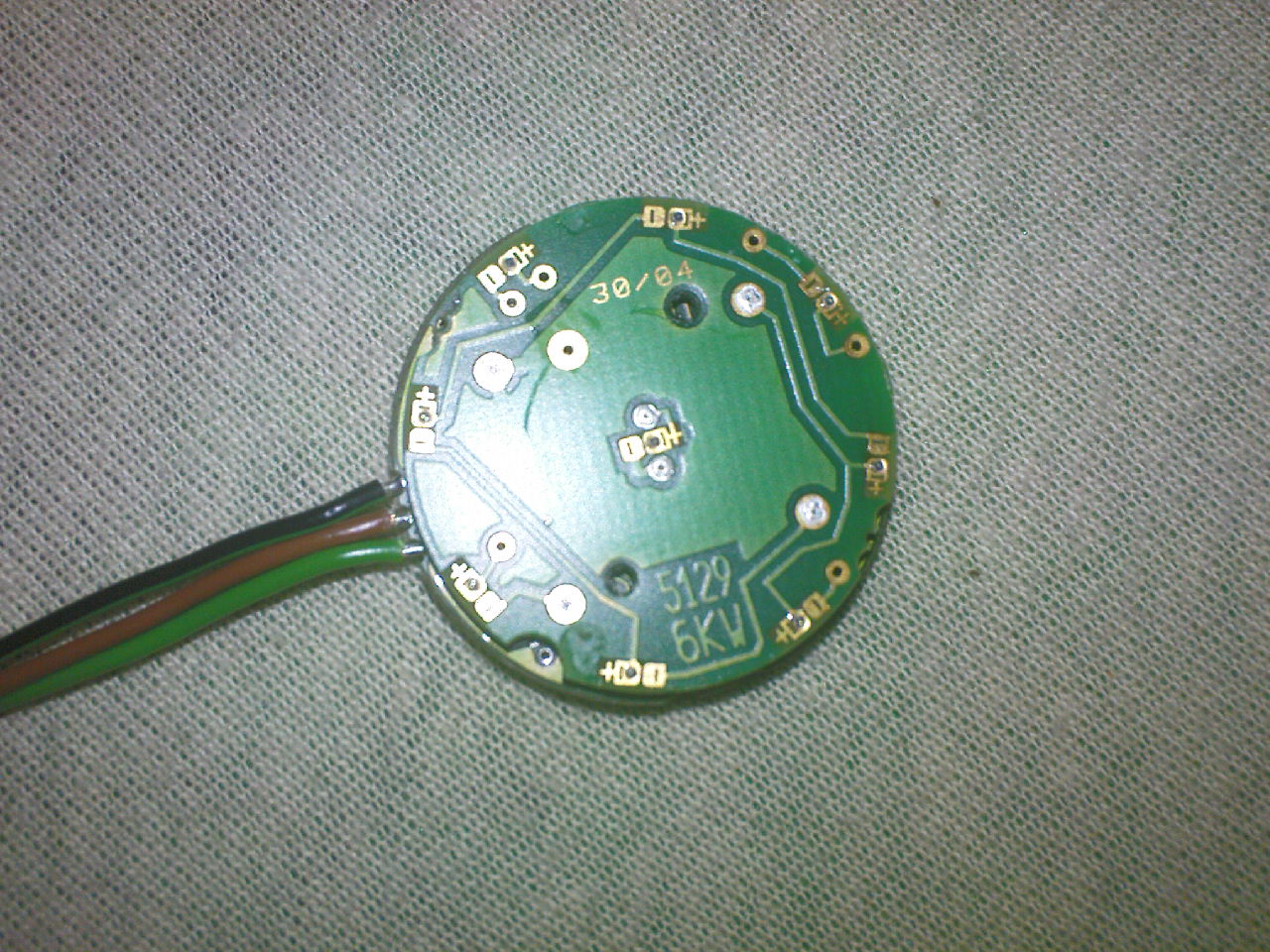

Regensensor von hinten.

Ich bitte die schlechte Qualität zu entschuldigen. Die Cam ist nicht die
beste.

Autor: Sepp Mayer (stirn)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas W. schrieb:
> Mathias R. schrieb:
>> Warum? Ich dachte CAN läuft über drei Leitungen?
>
> Es gibt zwar noch den Einleiter-Betrieb, der würde zwar mit 3 Leitungen
> auskommen, aber das kann ich mir ehrlich gesagt hier für den Regensensor
> nicht vorstellen. Aber ich kann mich ja auch Irren.
>
> Im Normalfall sollten folgende Leitungen vorhanden sein (Ausnahme
> Einleiter Betrieb):
>  Plus
>  Masse
>  CAN-High
>  CAN-Low


Der Regensensor hat auch einen LIN-Bus.

Autor: Frederik Krämer (n0ll4k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jep das kann ich auch bestätigen.

Regensensoren sind meist über den LIN Bus angebunden. Das Problem ist
auch hier das Protokoll herauszubekommen. Oder du umgehst den LIN Bus
und versuchst die Signale die vom Sensor ansich kommen auszuwerten, was
vermutlich einfacher wäre.

Autor: Jochen64 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also CAN ist jetzt auch nicht so kompliziert. Es werden Messages
gesendet, die haben eine ID von 0x000...0x7FF, also 11 bit identifier.
(Gibt auch 29 bit, aber selten). Jede Message hat 0-8 Datenbytes. Und im
Netzwerk sind alle gleichberechtigt, also kein Master. Arbitrierung geht
über Prioritäten von ID's - 0x000 hat die höchste Prio. Elektrisch
besteht ein CAN aus CAN-H und CAN-L, differentielles Signal.
Differenzspannung entweder 0V oder ca. 1V, je nach aktuellem Bit. Die
Baudrate ist variable, bis zu 1MBaud.

"Die" Firma zu CAN ist http://www.vector-informatik.de/. Haben 'ne
reichhaltige Sammlung an Dokumenten online.

Such Dir nen kleinen CAN-fähigen Controller raus (es gibt einige PICs
die das können). Den Transceiver, also Pegelanpassung an CAN-H/CAN-L
brauchst du noch extra.

Vermutlich schickt dein Sensor einfach nur periodisch eine Message-ID
raus, wo der aktuelle Messwert als Fixed-point drin steht. Den müsstest
du dann einfach empfangen und auswerten.

Übrigens, es gibt in der Message ein ACK-Bit welches vom Empfänger
gesetzt wird, damit der Sender weiss das ihm jemand zuhört und der Bus
i.O. ist. Wenn der Sender merkt das dieses Bit nicht gesetzt wird geht
er offline und hält fortan die Klappe.
D.h. Wenn Du CAN Signale mit Oszi sehen willst, musst du irgendwie auf
die erste Mesage beim Einschalten triggern, danach geht der Sensor
vermutlich gleich in Bus-Off.

Autor: Jochen64 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab mir grade das Foto nochmal angeguckt. Die 3 Leitungen sind
vermutlich Plus, Minus und Signal. Sollte es sich bei dem Signal um
Single-Wire CAN handeln, dann braucht man nur einen anderen Transceiver
als für CAN-H/CAN-L, der Rest bleibt gleich. Ob es CAN oder LIN ist,
sollte sich anhand der Typenbezeichnungen der Chips und mit google
klären lassen.

Autor: Andreas W. (geier99)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mathias R. schrieb:
> Regensensor von hinten.
>
> Ich bitte die schlechte Qualität zu entschuldigen. Die Cam ist nicht die
> beste.

geht das wirklich nicht besser?
Mioh würden nämlich die IC-Bezeichnungen interessieren.

Gruss
 Andreas

PS: Kamera auf Makro stellen und nochmal knipsen. :-)

Autor: Mathias R. (prinz77) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Kamera war schon auf Macro eingestellt. Aber ich hab wohl eine sehr
zittrige Hand heute. :D

Hab die Daten mal nachgetragen.

Autor: Mathias R. (prinz77) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also google hat mir zu den bezeichnungen nix vernünftiges ausgespuckt...
:(

Autor: Frederik Krämer (n0ll4k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das größte Problem wir dabei sein das die meisten Hersteller in
irgendeiner Form Sonderteile bzw gelabeltet teile haben und es somit
schwer wird das ganze zu identifizieren.

Hab da bei meiner Diplomarbeit auch einige Probleme mit einigen Sensoren
etc gehabt.

Autor: Mathias R. (prinz77) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So, nach genauerer Untersuche hab ich nun festgestellt das sich der
Sensor doch noch weiter ohne erkennbaren Schaden zerlegen läßt.

Hab die Operseite, also die Optik vom Sensor trennen können. War nicht,
wie vermutet verklept oder vergotten, sondern nur gecclipst.

Auf den folgenden Bildern kann man erkennen dass der Sensor noch eine
weitere Platine verborgen hatte. Auf dieser Zweiten sitzen nur die
Sende- und Empfangs-LED's. Die Anschlüsse der LED's dienen gleichzeitig
als Trägergerüst.

Also wenn sich der Sensor im ganzen nicht nutzen läßt kann man ja die
Platine mit den LED's entnehmen und einen eigenen Sensor basteln. :D

So wie es ausschuat hat sich für mich die CAN-Problematik erstmal
erledigt.

Stellt sich nur die Frage welche Spannung an die LED's gehört?
Wie läßt sich sowas ermitteln ohne Gefahr zu laufen die Dioden dabei zu
beschädigen?

Und hat jemand eine Idee wie das eigentlich funktioniert das Tageslicht
von dem Sensor fern zu halten? Also ich mein wenn das ganze so
funktioniert das gemessen wird wieviel Licht von den Dioden auf den
Empfänger trifft, dann muß doch irgendwie dafür gesorgt werden dass das
Tageslicht keinen wesentlichen Einfluss auf das Ergebnis hat, oder?
Sonst würden ja bei Nacht andere Ergebnisse als bei Tag entstehen. Oder?

Autor: Mathias R. (prinz77) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier noch die Seitenansicht.

Ach was mir noch aufgefallen ist:

Die so oft erwähnte Heizung im Sensor konnte ich nicht entdecken....

Autor: Mathias R. (prinz77) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ehm, ich bitte die augenquälenden Rechtschreibfehler zu entschuldigen.
Ich hab wohl gestern 1-2 Bier zuviel gehabt. :(

Autor: Frederik Krämer (n0ll4k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Spannungen für die LEDs würd ich einfach mal messen indem du 12V bzw
14,4V an die entsprechenden Zuleitungen anlegst und an den Dioden misst.

Was befindet sich denn noch alles zwischen den beiden Platinen? Evtl ist
da noch was im Hinblick auf CAN/LIN Controller zu entdecken. Ich
bezweifle ja das man irgendwoher ne Doku zu den LIN Signalen bekommt
aber wenn man den Identifier des Knoten kennt kann man mit nem eigenen
LIN Knoten sich die Signale ausgeben lassen. Das ganze geht dann ja auch
ohne Tranceiver direkt über dir UART.

Autor: Mathias R. (prinz77) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist es denn sicher das der Sensor mit 12V versorgt werden muß?!

Also zwischen die beiden Platinen läßt sich nur schauen wenn ich den
Lötkolben schwinge würde...davon nehm ich momentan noch abstand.
Es sind noch weitere IC's zu erkennen mehr kann ich da momentan nicht
sagen.

Wie gesagt wenn sich das ganze ohne CAN u.d.g. notzen lassen würde wäre
ich glücklich.

Autor: Frederik Krämer (n0ll4k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klar, eigentlich alle aktuellen Sensoren/Aktuatoren werden im Auto mit
12V/14,4V betrieben.

Wenn da nen uC o. ä. drauf ist und ne Tranceiver für LIN kannst du das
ganze theoretisch ohne den Bus betreiben, da LIN im Grunde auf einer
UART basiert.
Bei Interesse kann ich dir http://www.lin-subbus.org/ ans Herz legen,
dort findest du eigentlich alle Infos zum Bus und wie er funktioniert.

Das einzige Problem was du dann noch hast ist an die Frame IDs zu kommen
um das ganze entsprechend auszulesen. Das könnte allerdings etwas
schwerer werden da sich die Hersteller bei sowas halt gerne bedeckt
halten.

Autor: Mr-Son (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
es gibt auch fertige systeme zum nachrüsten
zb
http://www.xanonex.de/sensor.htm
das wäre die einfachste variante

Autor: BEN (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
1. Das mit CAN auslesen, oder Datenblock lesen - ist nicht zu empfehlen
u. Sinnlos wenn an keine Referenz hat bzw. kein Profi ist.

2. Sollte Dir die opto-elektronische Funktionsweise des Regensensors
nicht unbekannt sein.

Irgentwo kommt ein Signal, daß proportional zur Stärke des einfallenden
Lichts ist.

Bei einsetzendem Regen ändert sich die Verhältnisse.

Ein direkter Abgriff am Empfänger (nach Op) ermöglicht das ausmessen der
Werte. Referenzen zu notieren. Nach erfolgter Simulation der
Wetterverhältnisse (Modul muß gut an einer SCheinbe anliegen - sonst
funkt. es nicht wg. Prisma) gilt die Werte im uP (was eigentlich unnötig
wäre) zu digitalisieren u. nach erstellter Tabelle eine geeignete
(erprobte) PWM oder Schalterstellung für den Wischer auszugeben.

Viel Arbeit, aber wenns Dir Spaß macht...

BEN

Autor: gerd reime (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jungs, durch puren Zufall bin ich über eure Fragen zum Regensensor
gestolpert. Im Bild habe ich den von mir 1992 entwickelten
Halios-Regensensor wiedererkannt (für mehr infos: googelt mal "gerd
reime halios")
Also zu Euren Fragen: der Sensor selbst liefert ein in der Zeitlänge
codiertes Ausgangssignal im Bereich von 10 ms (kleine
Spritzwassertropfen mit z.B. 35 µm) bis 700 ms (starker Regen). Die
Erfassung erfolgt dynamisch, d.h. nur das dynamische Auftreffen von
Wassertropfen wird erkannt, permanente Verschmutzungen nicht. Bei
schwachen Regen also z.B. alle 0,5-2sec ein Puls mit 10-100 ms Länge,
bei starkem Regen Pulse mit z.B. 500-700 ms Länge und nur sehr kurzen
Pausen dazwischen. Die 3 Leitungen: Masse (-), 8-12V Versorgung (bei
direktem Anschluss an das 12 V Bordnetz Entstörmassnahmen einsetzen: 10
Ohm längs, 100µ nach gnd, Supressordiode...) und Signalausgang. Vom
Nachbau eines Regensensors würde ich übrigens abraten
alleine die LEDs mit 740 nm Wellenlänge dürften schwer zu beschaffen
sein. Direktvertrieb ist Fa. Xanonex in Schwaigern.
Solltet Ihr zu dem Thema weitere Fragen haben, könnt Ihr mich ja mal
direkt kontaktieren, ansonsten viel Spass....

Autor: Axel R. (axelr) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Im Bild habe ich den von mir 1992 entwickelten ...

Haha, das ist mir auch schon einmal passiert. Echt witzig sowas.
Nur durfte ich über "meins" damals nicht schreiben.
Daher danke für deine hilfreichen Informationen!

Axelr.
DG1RTO

Autor: Axel R. (axelr) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Soviel zum Thema LIN oder gar CAN Bus. :)

Axelr.
DG1RTO

Autor: Reiner O. (elux)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Axel R. schrieb:
> Soviel zum Thema LIN oder gar CAN Bus. :)

Ich kann mich irren, aber mir ist noch NIE beim VW Konzern ein
Regensensor untergekommen, der NICHT per LIN angeschlossen war.

Jedenfalls habe ich vor einigen Jahren so eine Bastelei auch schon mal
für einen Bekannten gemacht, siehe http://r-ost.de/atmel/lin/lin.html

MfG
Elux

Autor: Axel R. (axelr) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok - da stehts in deiner Schaltung: LIN
ich nehm alles zurück.

: Bearbeitet durch User

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
