Hallo zusammen, Ich studiere Elektrotechnik und muss dieses Semester Projektlabor machen. Wir bauen ein Gerät, das Audio Signale bearbeiten und in Dramus ausgeben soll. Natürlich mit schöne Lichteffeckte. Meine Aufgabe ist die Audio Signale die an sich verschiedene frequenzen besitzten in licht umwandeln, sa dass jedes Licht ein bestimmtes Frequenzband entspricht. Einfacher gesagt ich kümmere mich um die Anzeige bei dem Gerät. Ich würde mich freuen, wenn der ein oder andere eine Idee hätte, wie man das ganze realiesern soll. Ich hab eigentlich an Optokoppler gedacht, was würdet ihr dazu sagen? Gruß Siado
Gast
#1453762
Ach komm, kopier doch bitte den Aufgabentext hier rein, der sollte die nötigen Details enthalten.
FFT des Audiosignals und dann entsprechende Farben auf RGB-LEDs per PWM mischen. Wenn du das fertig hast, poste das mal. Wuerde ich mir glatt nachbauen als kleine Lichtorgel.
Gast
#1453845
studierst Du oder das Forum ... überweist Du später Deinen Verdienst an die Antworter? studieren und zu liederlich die Forensuche zu verwenden, sorry da geht mir der Hut hoch!

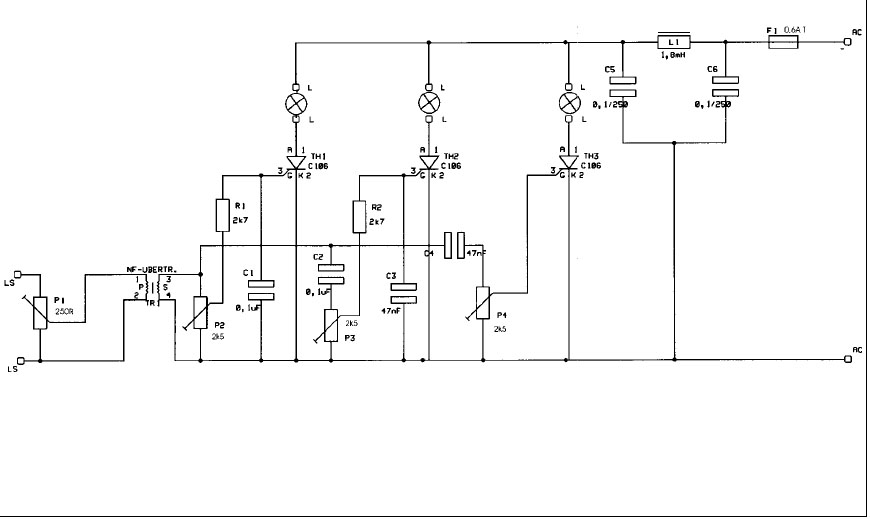

>> Ich studiere Elektrotechnik ... >> Meine Aufgabe ist die Audio Signale die an sich verschiedene >> frequenzen besitzten in licht umwandeln, sa dass jedes Licht ein >> bestimmtes Frequenzband entspricht. >> Einfacher gesagt ich kümmere mich um die Anzeige bei dem Gerät. >> Ich würde mich freuen, wenn der ein oder andere eine Idee hätte, >> wie man das ganze realiesern soll. > FFT des Audiosignals und dann entsprechende Farben > auf RGB-LEDs per PWM mischen. Sowas nannte sich früher Lichtorgel, und kam ganz ohne FFT und Prozessor aus, statt dessen ein paar Bandpässe als frequenzbestimmende Komponente. Hab ich mir bereits als 12-jähriger zusammen gebastelt, ohne Studium der Elektrotechnik. Ist das Niveau an den Hochschulen mittlerweile so weit runter, daß solche Bastelarbeiten als Studienarbeiten bewertet werden? Was kommt denn demnächst? Diplomarbeit Elektrotechnik über die richtige Dimensionierung des Vorwiderstands einer LED?
Anbei die Musterlösung deiner Studienarbeit. Vllt findest du ja einen, der dir in seinem KOSMOS Elektrobaukasten ein Exemplar aufbauen kann :-)
Interessieren würde mich noch, was der TO eigentlich mit den Optokopplern machen will. @Dennis Ullrich Du bist fies. Jetzt muss er noch den Tiefpass, Hochpass und Bandpass finden und die Filtergrenzen berechnen. Auch das klein geschriebene AC am rechten Bildrand, zusammen mit den Thyristoren könnte ihn noch verwirren (und warum das alles bei DC nicht funktioniert :-)
Gast
#1453979
F.V. wrote: > FFT des Audiosignals und dann entsprechende Farben auf RGB-LEDs per PWM > mischen. > Wenn du das fertig hast, poste das mal. Wuerde ich mir glatt nachbauen > als kleine Lichtorgel. ?? Gibt's doch schon! Beitrag "[C] AVR-Lichtorgel per FFT MEGA8 32 644" mfg
Gast
#1453994
Den Wipptitten die Augen verblitzen wollen - typisch!
Gast
#1454006
Hallo @Denns Ullrich wo hast du denn noch diese ca. 40 Jahre alte Schaltung her.
Gast
#1454061
... aus der Doktorarbeit unserer Bundeskanzlerin abgeschrieben!
hallo karadur, die habe ich aus meiner 20 Jahre alten Schaltplansammlung, ich habe mir diese SChaltung zu Jugendzeiten nachgebaut, ich hätte auch noch ein Layout. Habe dafür damals aber keinen Dr. Titel bekommen, allerhöchstens mal eine gewischt vom Strom :-)
Gast
#1454265
Hier gibt es auch noch eine Version: http://www.b-kainka.de/bastel85.htm Hans
Gast
#1454278
Führ eihnen Inschönör ist nichts zu schwähr. http://www.elv-downloads.de/service/manuals/Lichtorgel-LO12/46179-Lichtorgel-LO12.pdf
Dr. Rathlos rät schrieb: > Führ eihnen Inschönör ist nichts zu schwähr. > http://www.elv-downloads.de/service/manuals/Lichtorgel-LO12/46179- > Lichtorgel-LO12.pdf Da ist die Kainka-Version von Hans aber deutlich besser. Michael
Gast
#1454398
Wenn er Optokoppler benutzen will wirst Du wohl Recht haben. Es geht auch noch etwas gefährlicher mit Röhren: http://www.jogis-roehrenbude.de/Bastelschule/Lichtorgel.htm
Ich meinte eigentlich mehr den Audiokompressor.
Hallo Ziad Ich weiß nicht warum dir mit Beleidigung und Sarkasmus geholfen wird aber das ist hier manchmal so. Mach dir nichts draus. Zu deinem Problem: Wie F. V. schon geschrieben hat (3. Post): > FFT des Audiosignals und dann entsprechende Farben auf RGB-LEDs per PWM > mischen. Der FFT Teil könnte etwas kompliziert werden aber im Internet gibt es genügend Informationen dazu. Und ich denke, dass es an deiner Schule sicher Leute gibt die dir da gerne weiterhelfen. Schau mal hier (FFT): http://pauli.uni-muenster.de/tp/fileadmin/lehre/NumMethoden/SoSe2009/Vortrag_FFT_220409.pdf http://www.lexbarter.net/fft.pdf
@ testit (Gast): betteln kannst du in der U-Bahn! @ Wegstaben Verbuchsler: Beim Bastelln hattest mit 12 betimmt einen Starken Stromschlag bekommen!Nur so kann ich mir deine Kommentaren über Diplomarbeit erklären. Also Leute bitte wer frustiert ist, weil er nicht mal einen Schulabschluss hat und hier mit Paar Bastelnstunden im Opa's Keller einer auf Genie machen, kann sich seine dämmliche Kommentare sonst irgendwo stecken. Zurück zu dem Projekt. Wir wollten eigentlich(Gruppe von 32 Student) die Sound-und Lichteffekte bekommen, die man mit einem Gerät für paar 100€ bei mediamarkt bekommt, mit unseren möglichkeit an Material, so gut wie möglich realiesiern. Dabei kümmere ich mich um die Anzeige von dem Gerät. In meinem Studium dreht sich alles um synchron/asynchron machninen der Stromnetzwerke. Das heißt aber nicht das von meinem Wahlmoduhl: Projektlabor keine Ahnung hab, wollte hier Ideen austauschen! Das ist das Ziel solche Foren, für die jenigen, die noch nicht gemerkt haben!!! Letztendlich sprech ich meinen an die jenigen, die seröse Vörschläge postiert haben. mfg
Gast
#1455415
Aha
Ich kanns mir nicht verkneifen Ziad Gka schrieb: > Zurück zu dem Projekt. Wir wollten eigentlich(Gruppe von 32 Student) die > Sound-und Lichteffekte bekommen, die man mit einem Gerät für paar 100€ > bei mediamarkt bekommt, mit unseren möglichkeit an Material, so gut wie > möglich realiesiern. Dabei kümmere ich mich um die Anzeige von dem > Gerät. Ja, ja. Kennen wir schon. Käufliche Geräte sind zu teuer also bauen wir das selber auch wenn wir gar nicht wissen wie das geht und uns in jungen Jahren auch nicht dafür interessiert haben wie man sowas machen kann und noch nicht einmal eine popelige Lichtorgel gebaut haben. Kurz gesagt: Wir haben keine Ahnung, gehen wirs an. Äh, könnte mir bitte jemand vorbeten wie's geht, am besten mit kompletten Schaltplänen. > In meinem Studium dreht sich alles um synchron/asynchron machninen der > Stromnetzwerke. Das heißt aber nicht das von meinem Wahlmoduhl: > Projektlabor keine Ahnung hab, wollte hier Ideen austauschen! Dann zeig doch mal deine Idee. Bisher hat man davon noch wenig gesehen. Die Aussage "Ich habe an Optokoppler gedacht" ist ja dann wohl noch lange nicht als Idee einzustufen. Was willst du mit den Optokopplern machen, warum willst du sie nehmen, .... PS: Wie ist eigentlich 'Anzeige von dem Gerät' zu deuten. Handelt es sich da um die anzusteuernden Lampen die im Takt blinken oder reden wir von einem LCD auf dem Balken tanzen oder ist das vielleicht eine LED-Kette wie sie in Aussteuerungsanzeigen verwendet wird oder wird da über Midi ein Lichteffektgerät angesteuert (da würden dann Optokoppler passen) oder vielleicht eine 7-Segmentanzeige bei der die Ziffer der Amplitude des Signals entspricht oder .... Und nein. Optokoppler kann man nicht als Anzeigeinstrument misbrauchen. Die sind in einem schwarzen Gehäuse vergossen.
Gast
#1455466
Dann Schreib doch von Anfang an wie du es dir vorstellst und frag dann wie man es eventuell besser machen kann. So wie du angefangen hast kling es so danach als ob du keine Lust hast und deswegen hier fragst.
Gast
#1455471
-Aha-
Gast
#1455474
"Also Leute bitte wer frustiert ist, weil er nicht mal einen Schulabschluss hat und hier mit Paar Bastelnstunden im Opa's Keller einer auf Genie machen, kann sich seine dämmliche Kommentare sonst irgendwo stecken." Und du bist hier der Ober-Chekker, oder was? bau dir doch ne Windmühle mit bunten Flügeln, angetrieben von deinem Lebenstraum - der EMaschine. Ich bin echt froh, dass ich beruflich nix mit euch Metzgerelektrikern zu tun hab! Klaus.
Gast
#1455496
Der Thread hat durchaus Potential...
Gast
#1455528
>Ich hab eigentlich an Optokoppler gedacht, was würdet ihr dazu sagen? Toll, kommt nur ziemlich wenig Licht raus. :-) Prüfe selbst: http://de.wikipedia.org/wiki/Optokoppler
Gast
#1455540
Hier mal ein "richtiges" Projekt: http://thinksilicon.de/31/7-Channel-Equalizer.html hans
Gast
#1455558
hans, kapiert er doch eh nicht, was du ihm damit sagen willst... Klaus.
hans schrieb: > Hier mal ein "richtiges" Projekt: > http://thinksilicon.de/31/7-Channel-Equalizer.html Leuchtet aber nicht.
Gast
#1455567
...aber fast :) Klaus.
